复古木工手摇钻孔作业工具结构设计

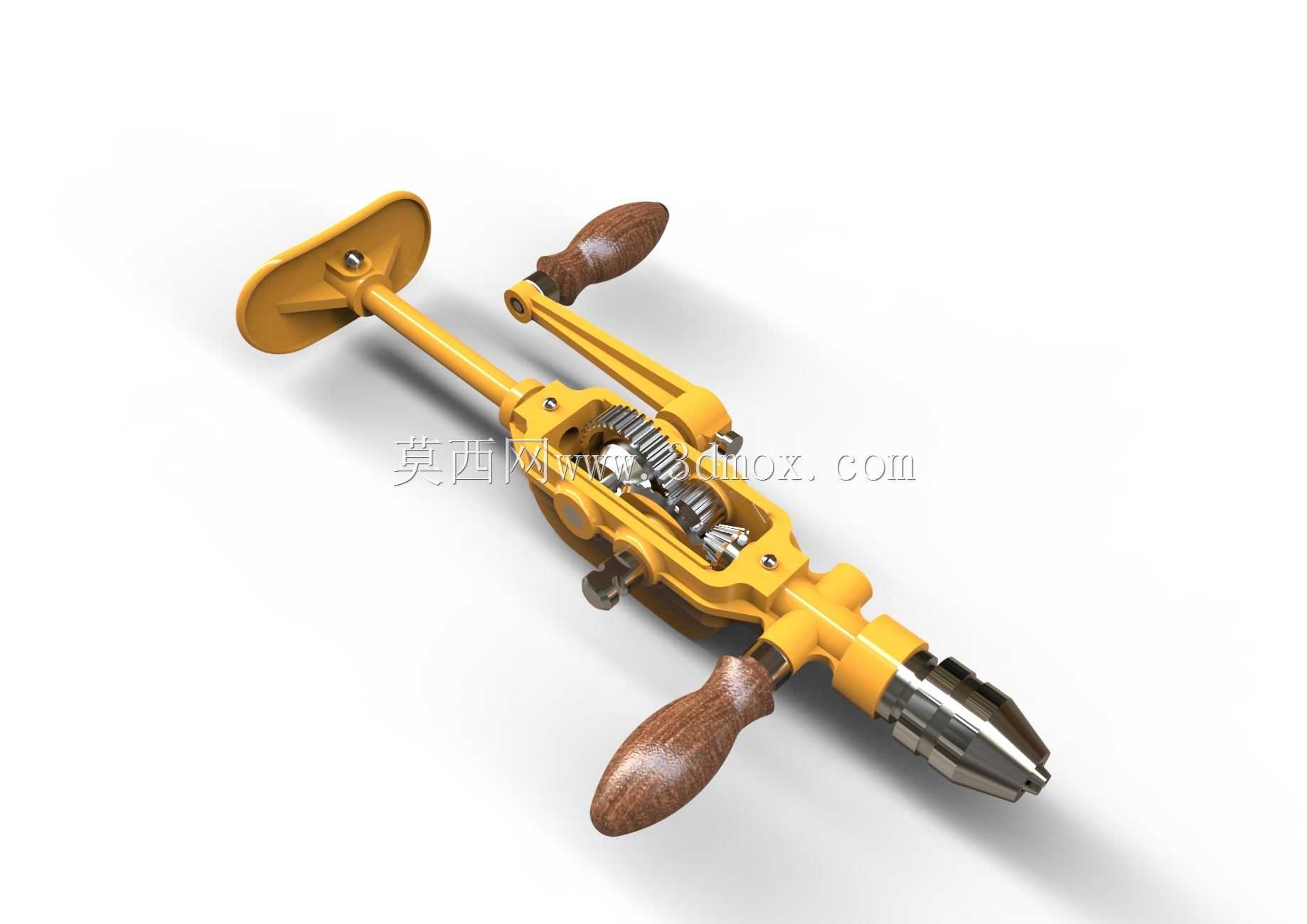

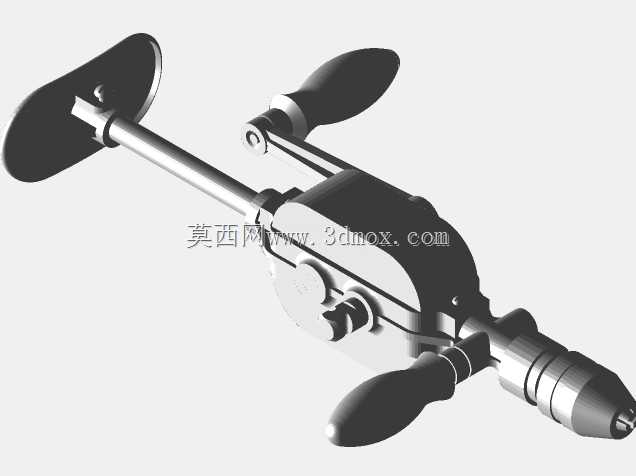

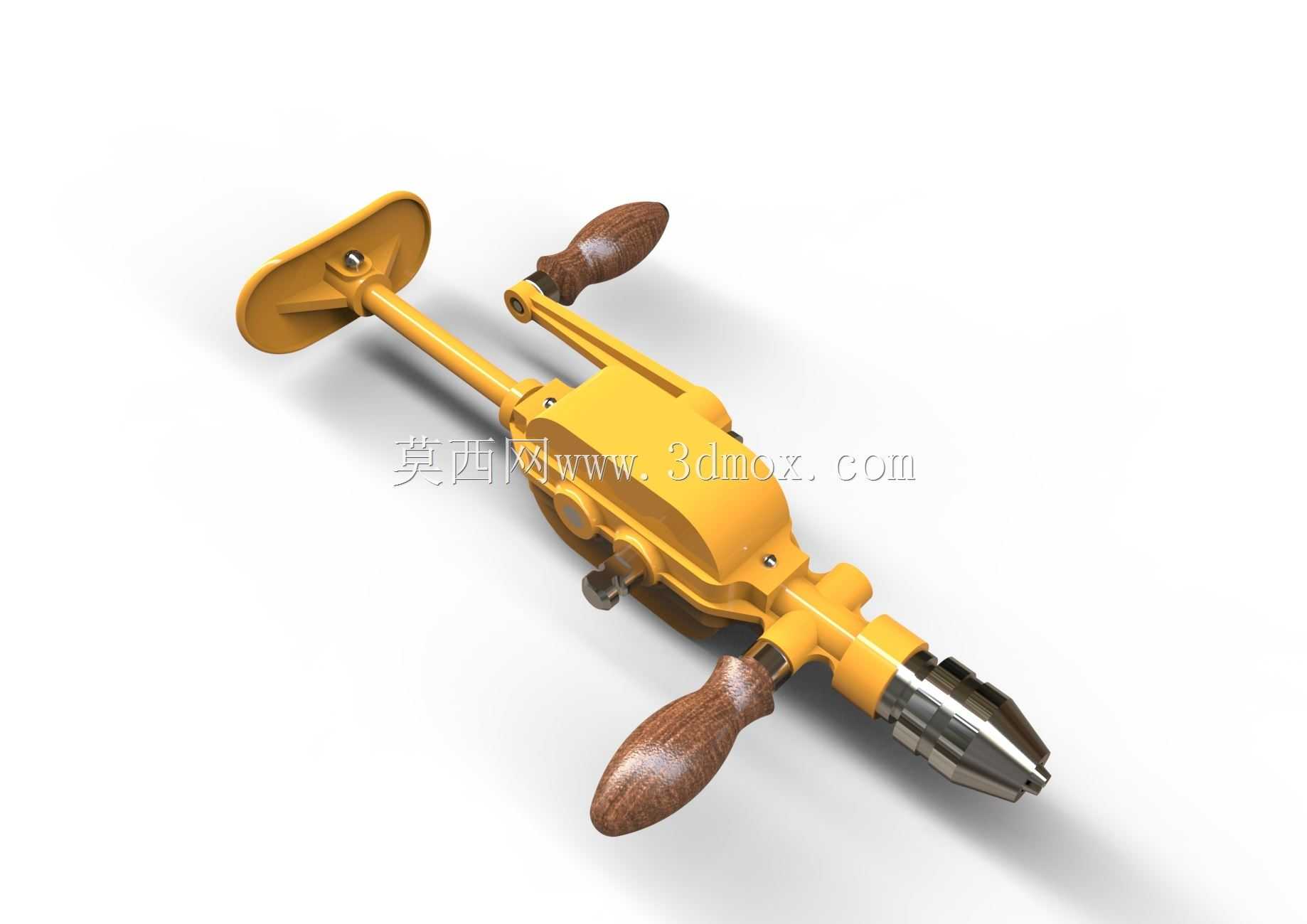

这款手动钻孔工具主要面向无供电场景下的木工加工作业，在户外木作搭建、传统家具修复、手工木艺创作、老旧木结构维护等场景中具备不可替代的使用价值，无需外接电源即可完成木质构件的钻孔作业，尤其适合野外作业、断电应急施工以及对电动工具噪音有严格限制的作业环境。从实际用途来看，该工具可针对不同硬度的实木、人造板材完成不同孔径的钻孔操作，搭配对应规格的钻夹头附件，可适配常规规格的木工钻头，满足木构件拼接、五金件预装、装饰孔开设等常见加工需求，相比电动钻孔设备，其转速完全由人工控制，可避免高速进给导致的木材劈裂、钻孔偏斜问题，对新手操作者也十分友好。在功能特性层面，该工具采用齿轮增速传动结构，通过摇臂的往复摆动带动内部齿轮组运转，将手动输入的低转速摇动力矩转化为钻轴的高转速旋转力矩，无需持续整圈转动摇臂即可实现连续钻孔作业，大幅降低操作疲劳度；机身设置三处握持结构，顶端的胸抵支撑板可在作业时借助身体躯干提供稳定的轴向进给力，中部的固定握持手柄用于稳定机身姿态，侧方的摇臂握持柄用于输入动力，三点受力的结构设计可让钻孔过程保持极高的稳定性，避免钻孔偏移；钻夹头采用三爪自定心结构，可牢固夹持不同直径的钻头，拆装更换钻头无需额外专用工具，徒手即可完成锁紧操作。从设计思路来看，整体结构优先考虑耐用性与操作舒适度，主体受力框架采用高强度金属材质，可承受长期往复作业的载荷冲击，握持手柄采用贴合人体手掌曲线的仿形设计，增大接触面积降低局部压强，长时间握持也不易产生酸痛感；外露的齿轮结构既方便日常清理木屑灰尘，也可随时加注润滑脂维护传动结构，延长工具使用寿命。外形尺寸与安装边界方面，整体结构紧凑，整机长度适配成年人手臂操作范围，收纳时无需拆分结构即可放入常规工具箱，作业时所需的操作空间仅需容纳摇臂摆动范围即可，无需预留电动工具所需的电源线排布空间，在狭窄的木工作业空间内也可灵活操作，钻轴与机身保持严格同轴度设计，钻孔时的径向跳动量控制在极小范围内，可保证钻孔的圆度与直线度满足木工作业的精度要求。
