工业管路双泵并联输送装配结构

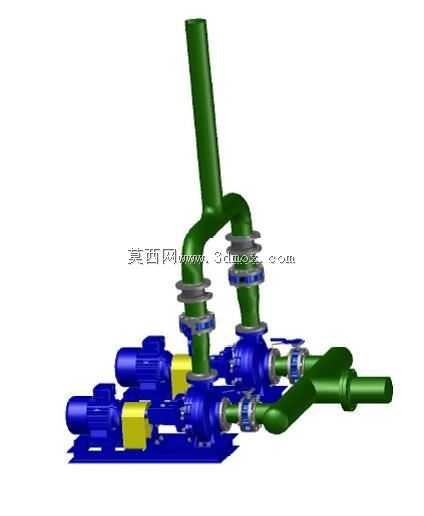

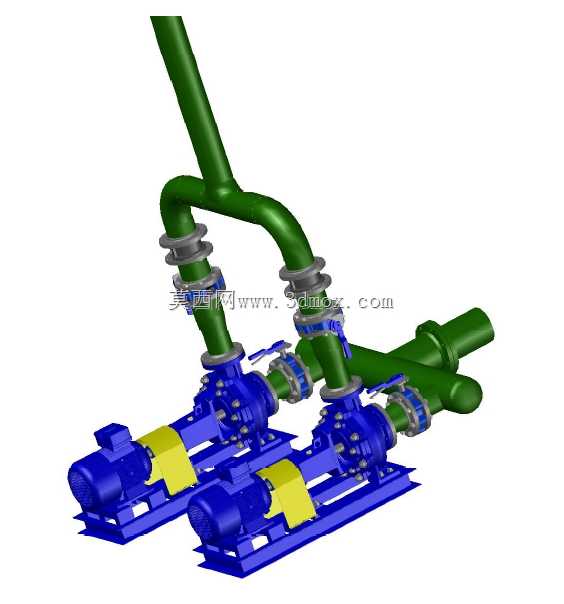

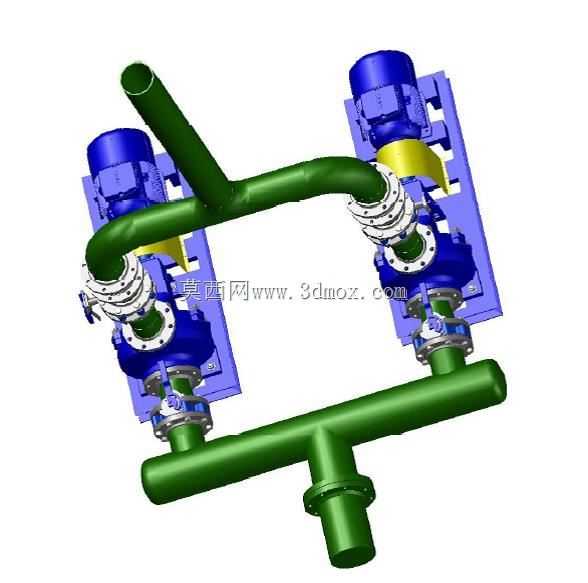

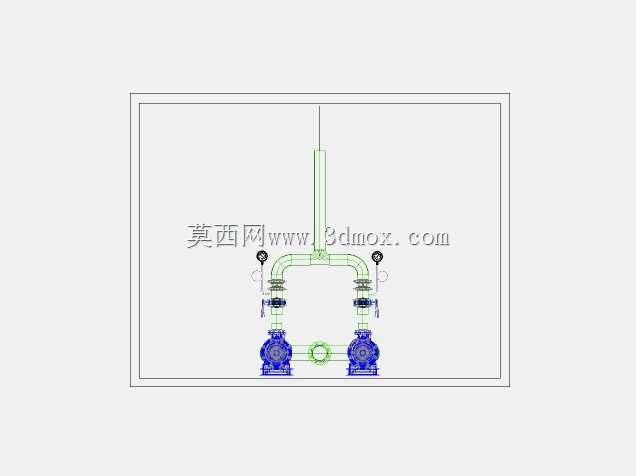

这套并联泵装配结构主要面向工业流体输送场景设计，常见于市政供水增压、工厂循环水系统、化工介质输送、暖通空调水循环等需要稳定大流量或者备用冗余的管路工况中，能够在单泵运行无法满足流量需求时实现双泵同时工作提升输送能力，也可在单泵检修维护时保持另一台泵持续运行，避免整个管路系统停摆造成生产或供水中断，大幅提升流体输送系统的运行可靠性与流量调节灵活性。整套装配以两台同规格卧式离心泵为核心，每台泵的进出口都配置了控制阀门，可单独切断单台泵与主管路的连接，方便日常检修、易损件更换而不影响系统整体运行；泵体与进出口管路之间设置了软连接结构，能够吸收泵运行时产生的振动，避免振动传递到固定管路上引发管路松动、焊缝开裂或者噪音超标问题，同时也能补偿管路安装时的微小尺寸偏差，降低现场安装的对位难度。主管路采用上下汇流的布局设计，两台泵的出口汇入同一根输出主管，入口从同一根输入主管分流，管路弯头采用大曲率半径的成型弯头，减少流体在转向处的阻力损失，降低泵的运行能耗；整套泵组固定在一体化的钢制共用底座上，底座预留了地脚安装孔，可直接通过膨胀螺栓固定在混凝土设备基础上，安装时只需对齐主管路的对接法兰即可完成外部管路连接，大幅减少现场安装的配管工作量。设计过程中充分考虑了操作与维护的空间需求，阀门的操作手柄都朝向巡检通道一侧，日常开关操作无需探身到管路缝隙中；两台泵之间预留了足够的检修间距，可顺利完成泵体密封更换、轴承保养、电机检修等常规维护操作，不会出现空间局促无法下手的问题。进出口管路的法兰接口都采用标准通用法兰规格，可适配多数工业现场的常规管路尺寸，无需额外定制转换接头；底座的安装孔位按照常规工业泵组的安装规范设计，能够适配多数厂房预留的泵基础尺寸，减少现场基础改造的工作量。整套装配的布局紧凑合理，既保证了双泵并联的功能实现，又尽可能压缩了整体占地面积，适合在厂房设备空间有限的场景下布置，同时管路走向顺畅，没有出现急弯、管径突变等容易引发气蚀、水锤的不良结构，能够有效延长泵组的使用寿命，降低运行过程中的故障概率。
