活塞式输油泵结构三维设计

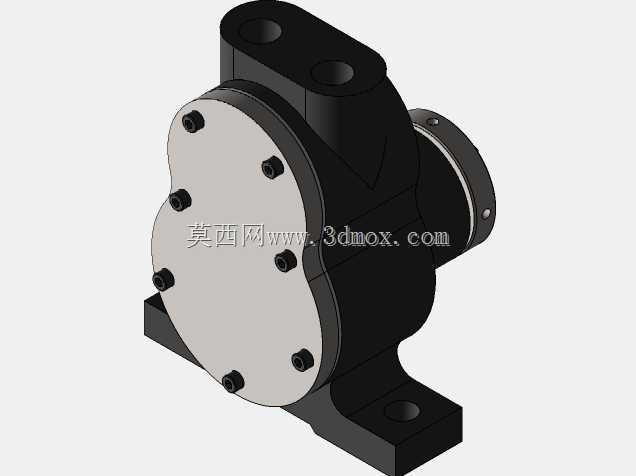

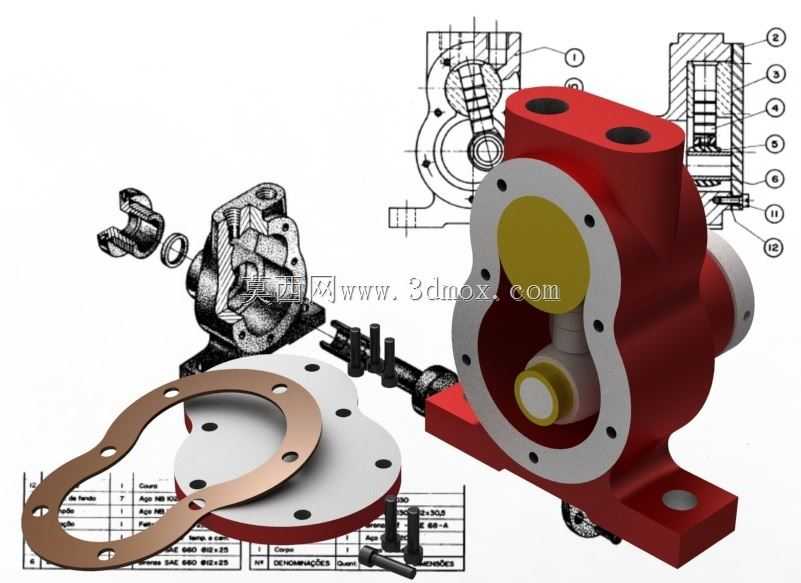

这款活塞泵主要应用于低压流体输送场景，常见于小型液压系统、燃油供给回路、润滑介质输送工位，能够在工况波动的环境下稳定完成定量流体输送作业，适配粘度范围较宽的输送介质，从轻质燃油到中等粘度的润滑油均可适配，在小型动力设备、工程机械辅助油路、机床润滑系统中都有广泛的使用空间。设备核心功能是通过腔体内活塞的往复运动形成容积差，完成介质的吸入与加压排出，相比叶轮式泵体，它的输出压力稳定性更强，流量受出口背压影响更小，能够在输送路径存在一定阻力的情况下保持稳定的输送效率，同时结构具备较强的自吸能力，启动阶段无需提前灌泵即可完成抽液作业，降低了现场运维的操作复杂度。产品设计过程中优先考虑了装配与维护的便捷性，泵体采用分体式壳体结构，结合面设置密封垫片定位结构，既保证腔体的密封性能，也方便后期拆解检查内部活塞、密封件的磨损情况；进出油口采用同轴对称布局，能够适配不同方向的管路安装需求，底部设置带安装孔的一体式支座，可直接通过螺栓固定在安装基面，不需要额外设计转接支架。外形设计上采用紧凑的8字形腔体轮廓，在容纳偏心传动机构与活塞组件的前提下尽可能压缩整体体积，安装边界预留了足够的扳手操作空间，连接螺栓的位置均避开了管路干涉区域，密封垫片采用异形仿形设计，完全贴合腔体结合面的轮廓，避免出现密封盲区；内部传动结构将偏心轮与活塞组件做了同轴度匹配设计，减少运转过程中的偏磨问题，端盖与泵体的连接采用均匀分布的螺栓紧固，保证结合面压力均匀，长期运行不会出现局部渗漏的问题。整体结构兼顾了运行稳定性与维护便捷性，能够满足常规工业场景下长期连续运行的使用需求。
