工业音叉式点位液位检测传感装置

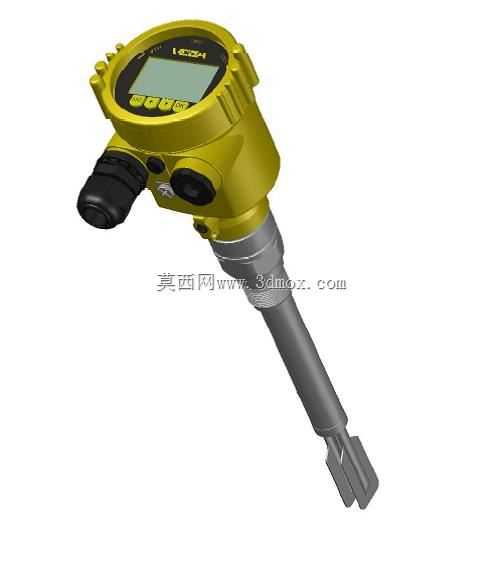

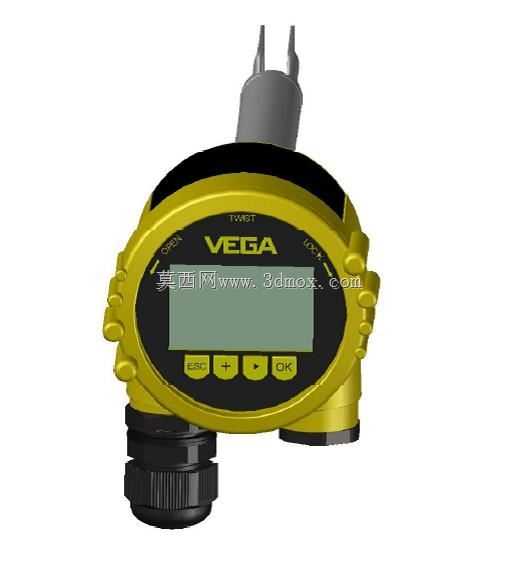

这款音叉式点位液位检测装置，是面向工业流体工况开发的接触式液位检测部件，核心应用场景覆盖流程工业的储液罐体、工艺管线、小型船舱、车载储液舱等各类需要精准液位点位判断的作业场景，能够为流体输送、存储环节提供可靠的液位超限判断信号，支撑生产流程的溢流防护、干运行保护等核心安全联锁逻辑落地。从实际用途来看，该装置可直接安装在储液容器的侧壁或顶部位置，当被测液体接触到检测端音叉结构时，音叉的振动频率会发生明确变化，内置的检测模块会将这一物理变化转换为标准开关量信号，传输给后端的控制系统，既可以在液位上升至警戒位置时触发溢流报警、切断进料流程，也能在液位下降至泵入口保护阈值时触发停泵指令，避免输送泵出现空转干磨的故障，在化工、水处理、船舶储运、食品加工等涉及液体存储输送的场景中都能适配。在功能特性设计上，这款检测装置采用一体化的紧凑结构，上部的显示表头集成了参数调试按键与状态显示窗口，现场作业人员无需外接调试设备，就可以直接在表头完成触发阈值调整、信号输出类型切换、故障状态复位等操作，表头的防护结构能够适配户外、高湿、轻度粉尘的工业安装环境，电气接口采用标准工业快接结构，能够兼容常规的工业仪表布线规范。检测端的音叉结构采用短叉体设计，既保证了对液体接触的响应灵敏度，又避免了长叉体容易被物料挂附、受流体冲击变形的问题，针对不同粘度的液体介质都能保持稳定的检测精度，不会因为少量介质挂附在叉体表面出现误触发的情况。从设计思路来看，这款装置的整体结构遵循工业仪表的模块化设计逻辑，表头部分与检测探杆部分采用密封连接结构，既可以根据不同的安装深度需求更换对应长度的探杆，也能在表头模块出现故障时快速完成更换，无需将整个装置从罐体上拆卸，大幅降低现场维护的工作量。外形结构上，表头采用圆形防爆壳体设计，最大外径适配常规的工业仪表安装法兰尺寸，探杆部分为等径直杆结构，安装时只需要在容器壁预留对应规格的安装孔，配合密封垫片与锁紧法兰就能完成固定，安装边界不会占用过多的容器周边空间，即使是在布局紧凑的工艺管廊、小型储液罐上也能顺利安装，不会和周边的管线、其他仪表部件产生安装干涉。
