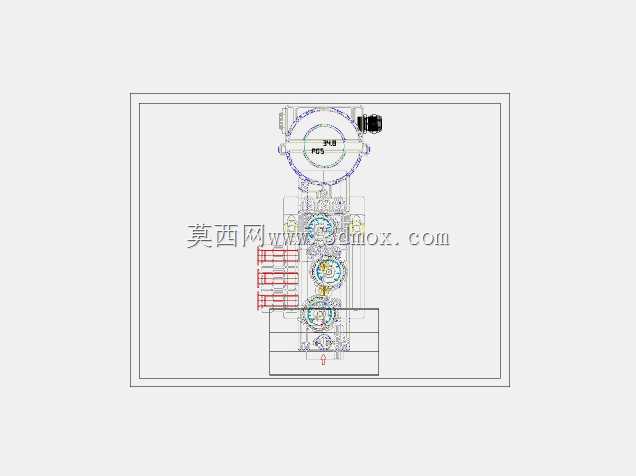

单双作用线性控制阀用智能阀门定位器结构

这款智能阀门定位器主要适配工业流程场景里的单作用弹簧复位、双作用线性运动型控制阀，广泛应用在石化、精细化工、电力、水处理等行业的流体调节管路中，作为控制阀的核心配套附件，它承担着接收控制系统指令、精准驱动阀杆位移、实时反馈阀位状态的关键作用，能够有效克服阀杆摩擦力、介质不平衡力带来的阀位偏差，让控制阀的开度精准匹配控制信号要求，大幅提升流体管路的流量、压力、液位调节精度。从结构设计来看，这款定位器采用模块化集成布局，主体分为电信号转换模块、气动功率放大模块、阀位反馈模块三个核心部分，上部的电气转换腔体将输入的标准控制信号转换为对应的气压输出，侧面排布的三组气路接口分别对应不同的执行器气路连接需求，红色的气路堵头标识区分了进气与输出气路的安装位，下部的安装基座预留了与线性执行器支架匹配的固定孔位，安装时可直接贴合执行器上部的安装面，通过配套连接件与阀杆实现硬连接，保证阀位反馈的同步性。在功能特性上，它支持HART通信协议，能够实现控制参数远程组态、阀位状态实时上传、故障自诊断等智能化功能，相比传统机械式定位器，它的调校过程无需反复调整机械凸轮，可通过通信指令快速完成行程校准、正反作用切换、流量特性修正，适配不同流量特性的阀芯调节需求。设计过程中充分考虑了工业现场的安装兼容性，整体外形采用紧凑式立装结构，横向宽度控制在适配常规直行程执行器的安装边界内，不会超出执行器侧方的安装空间，基座上的安装孔位采用通用化间距设计，可适配多数主流厂商的线性气动执行器安装标准，气路接口采用标准工业气动接头规格，现场布线配管时无需额外加工转换接头。同时结构上做了防护性设计，主体外壳采用硬质金属材质，能够抵御工业现场的粉尘、轻微溅蚀，反馈连杆采用防松脱结构，避免长期振动工况下出现连接松动导致的阀位偏差，内部气路做了集成化流道设计，减少了外接管路的泄漏点，提升长期运行的可靠性。在实际应用中，它能够有效改善控制阀的动态响应特性，减小调节过程的过冲与滞后，让管路调节过程更平稳，尤其在需要精准控量的工艺段，能够有效降低介质参数波动带来的产品质量影响，同时自带的阀位诊断功能可以实时监测阀杆摩擦力变化、气源压力异常等潜在故障，提前预警维护需求，减少非计划停机的概率。
