带六角安装座变径螺旋蜗杆结构设计

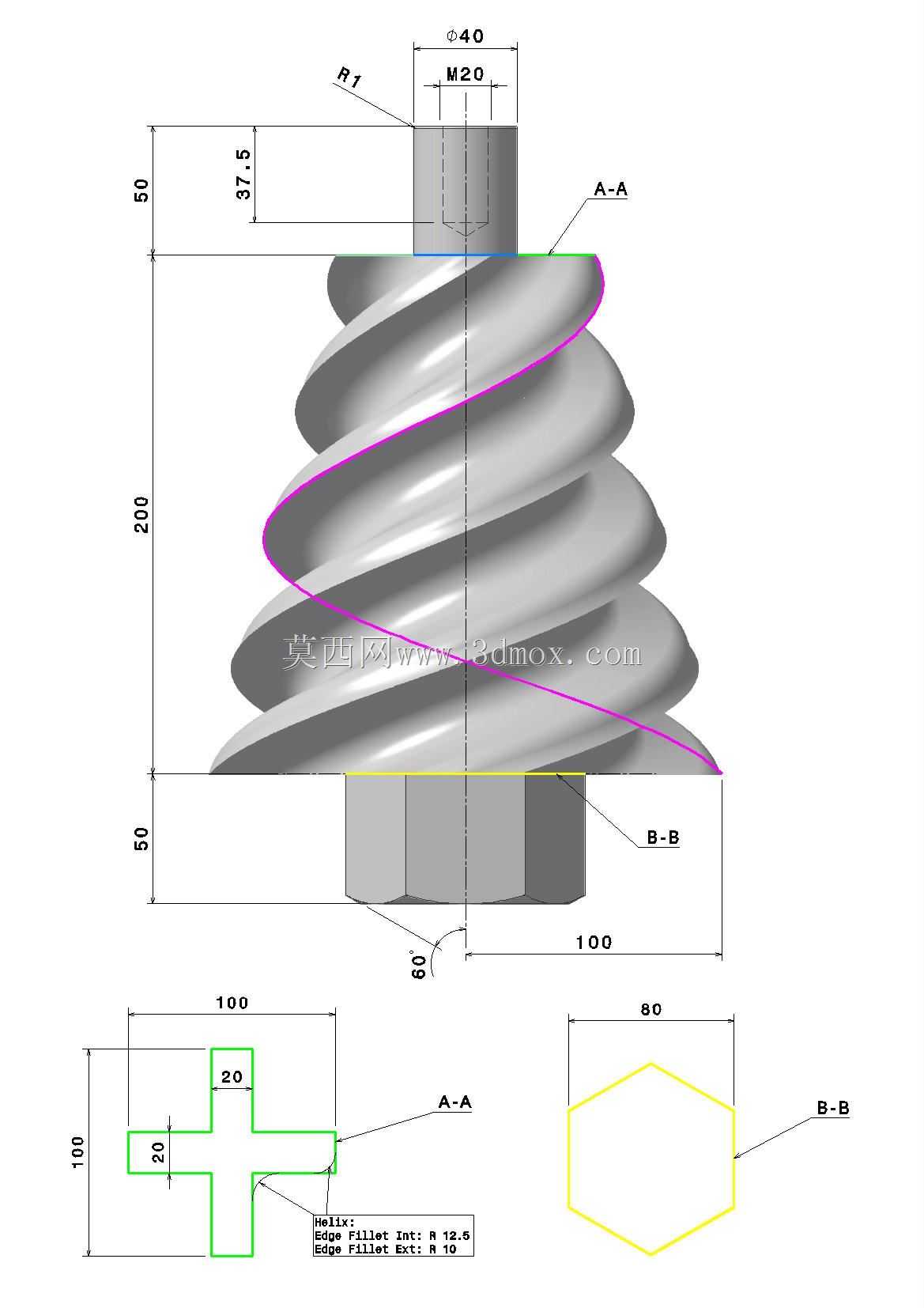

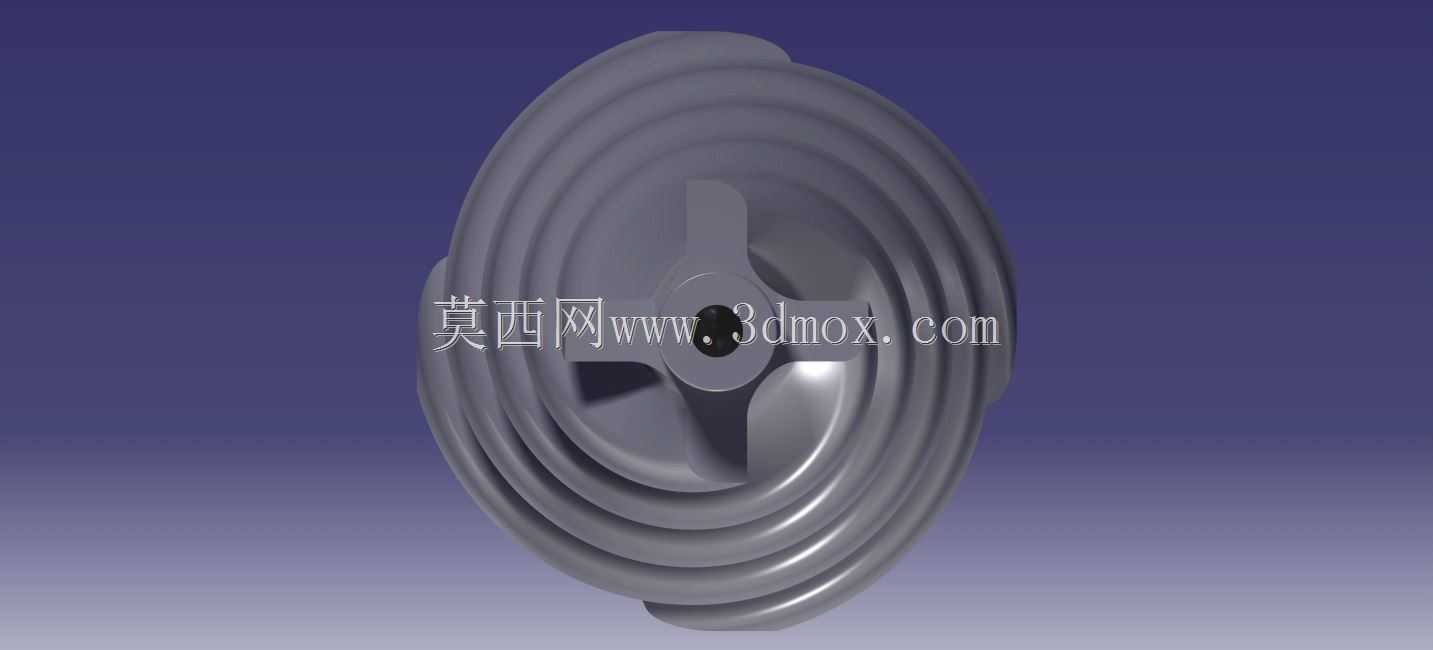

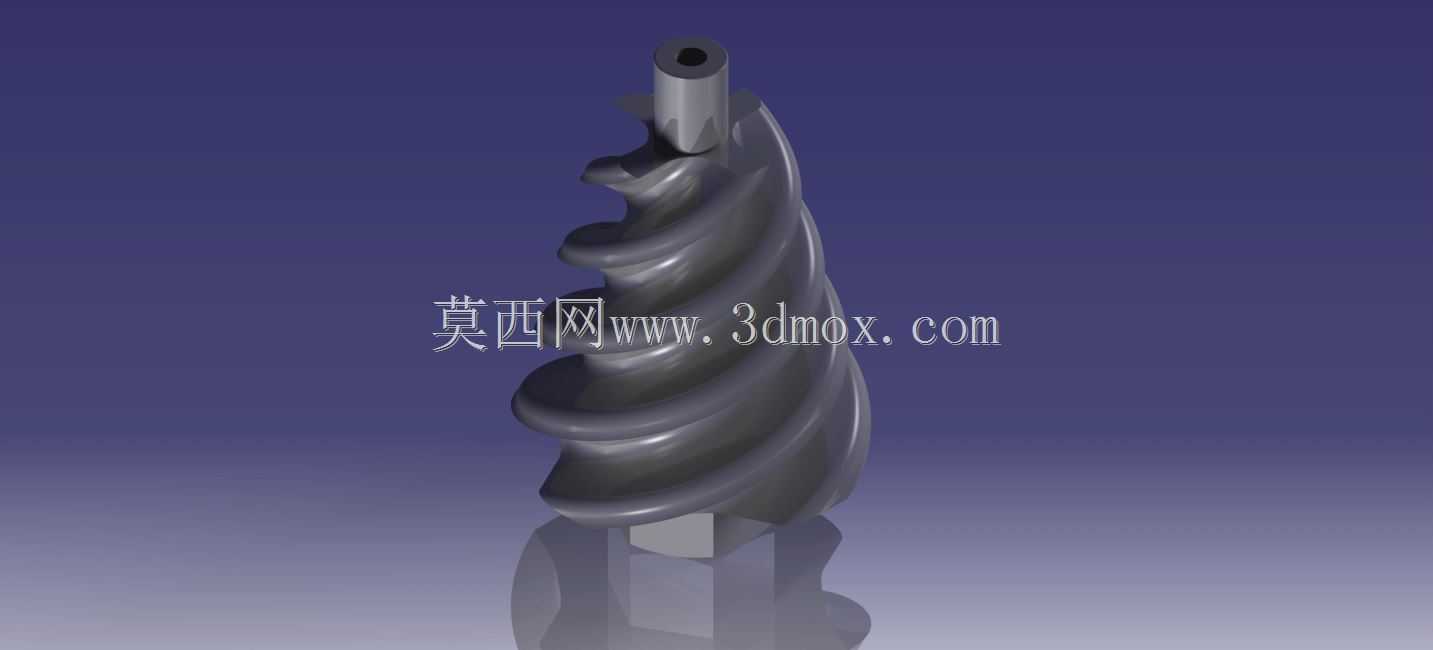

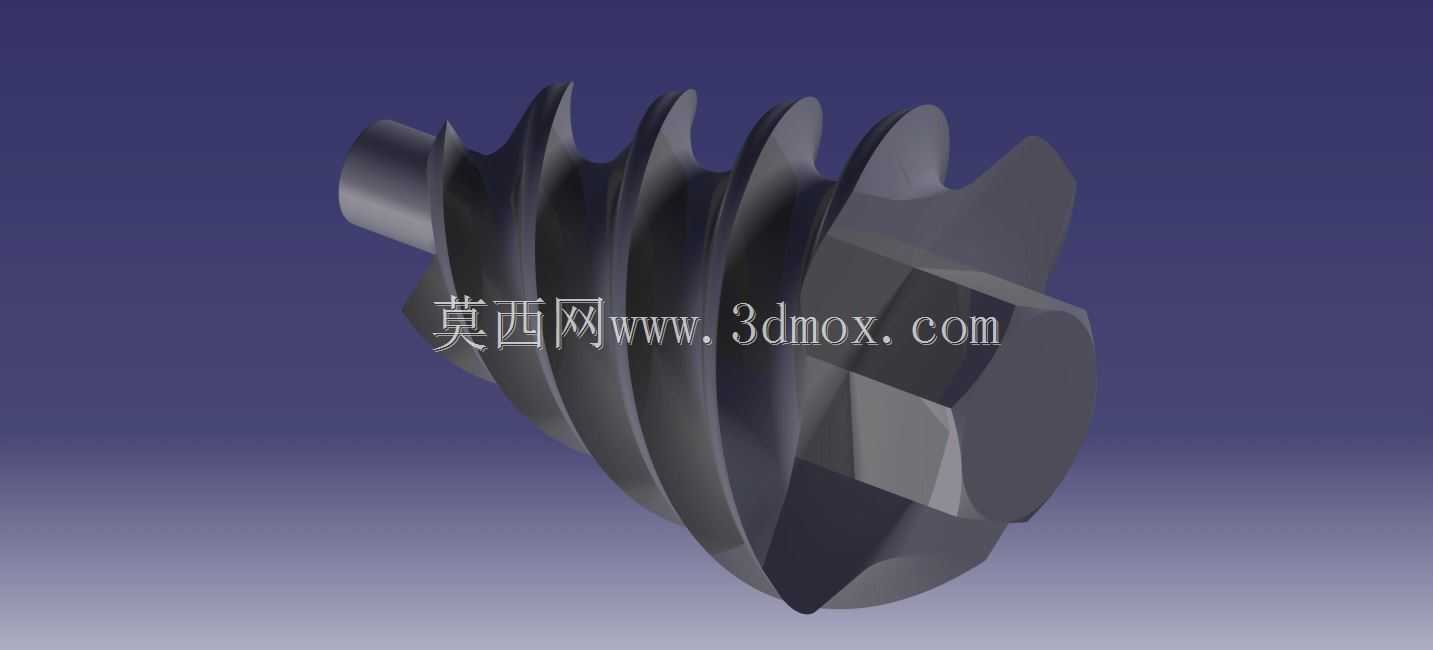

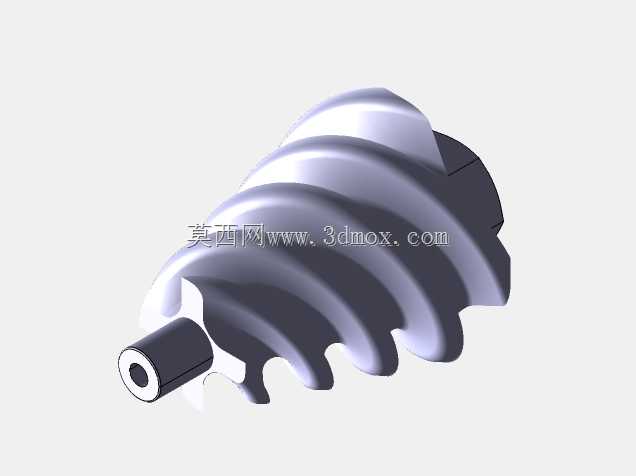

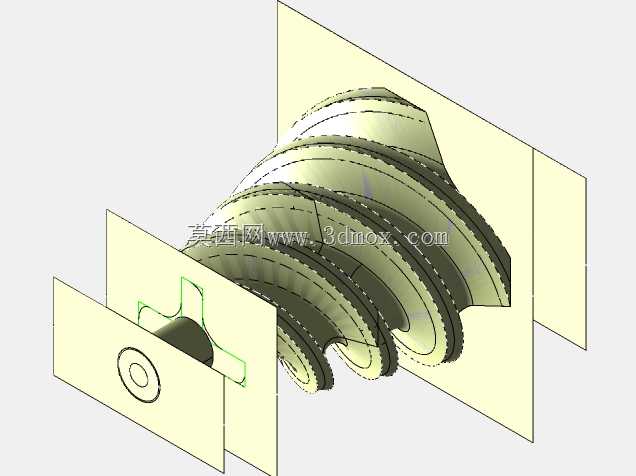

该螺旋蜗杆结构主要应用于中小载荷的螺旋传动场景，常见于轻工进给机构、小型升降调节装置、物料推送设备中，依靠螺旋面的啮合接触实现旋转运动与直线运动的相互转换，相比普通圆柱蜗杆，其变径锥状螺旋体可在有限安装空间内获得更长的有效传动行程，同时配合端部的结构可实现行程末端的限位缓冲，避免传动超程造成的构件磕碰损坏。产品功能上，该结构同时具备传动与定位双重属性，上端的外螺纹段用于连接驱动端的联轴或手轮构件，可直接承接旋转输入扭矩，下端的六角结构为安装定位基准，既可以在装配时通过扳手夹持完成锁紧固定，也能嵌入配套的六角卡槽内防止本体随驱动端跟转，保证螺旋传动过程中本体的固定稳定性，中间的连续变径螺旋曲面为核心工作接触面，曲面的螺旋升角经过匹配设计，可在传动时获得合适的摩擦阻力，既保证传动过程无卡顿打滑，也能实现一定的反向自锁特性，在垂直升降场景下可避免负载自行下坠。设计思路上，该结构以线框与曲面结合的方式完成造型构建，首先确定上下安装端的基准尺寸，再以螺旋线作为引导路径，通过扫掠成型连续的螺旋曲面，螺旋线的螺距保持恒定，保证传动过程的进给量均匀一致，上下端与螺旋段的衔接处做了圆角过渡处理，可有效降低应力集中，避免长期交变载荷下衔接位置出现断裂失效，同时螺旋曲面的表面轮廓精度经过管控，可减少啮合传动时的磨损，延长构件的使用寿命。外形尺寸与安装边界方面，该结构总高度为300单位，上下端的安装段长度均为50单位，下端六角安装座的对边尺寸为80单位，上端外螺纹规格为M20，螺纹段直径为40单位，螺旋段的最大直径为100单位，底部六角端的侧边预留10度的导向倒角，装配时可快速对准安装卡槽，无需反复调整对位，整体结构的径向最大轮廓不超过100单位，轴向安装预留空间需满足310单位以上的长度要求，可适配多数小型传动机构的安装空间，无需对原有设备的安装位做大规模改造即可完成替换装配。
