数控车床主轴内部支撑结构三维设计

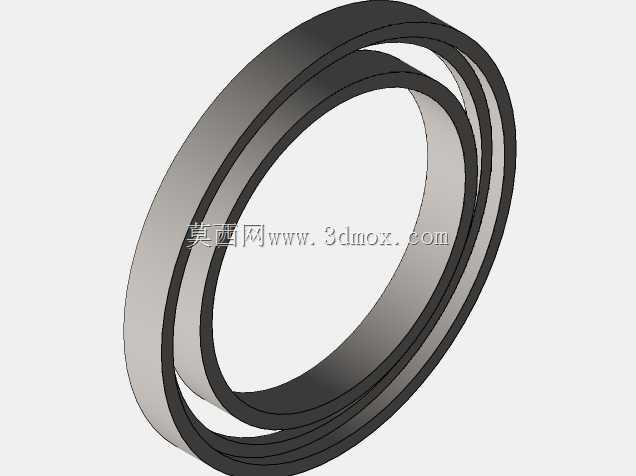

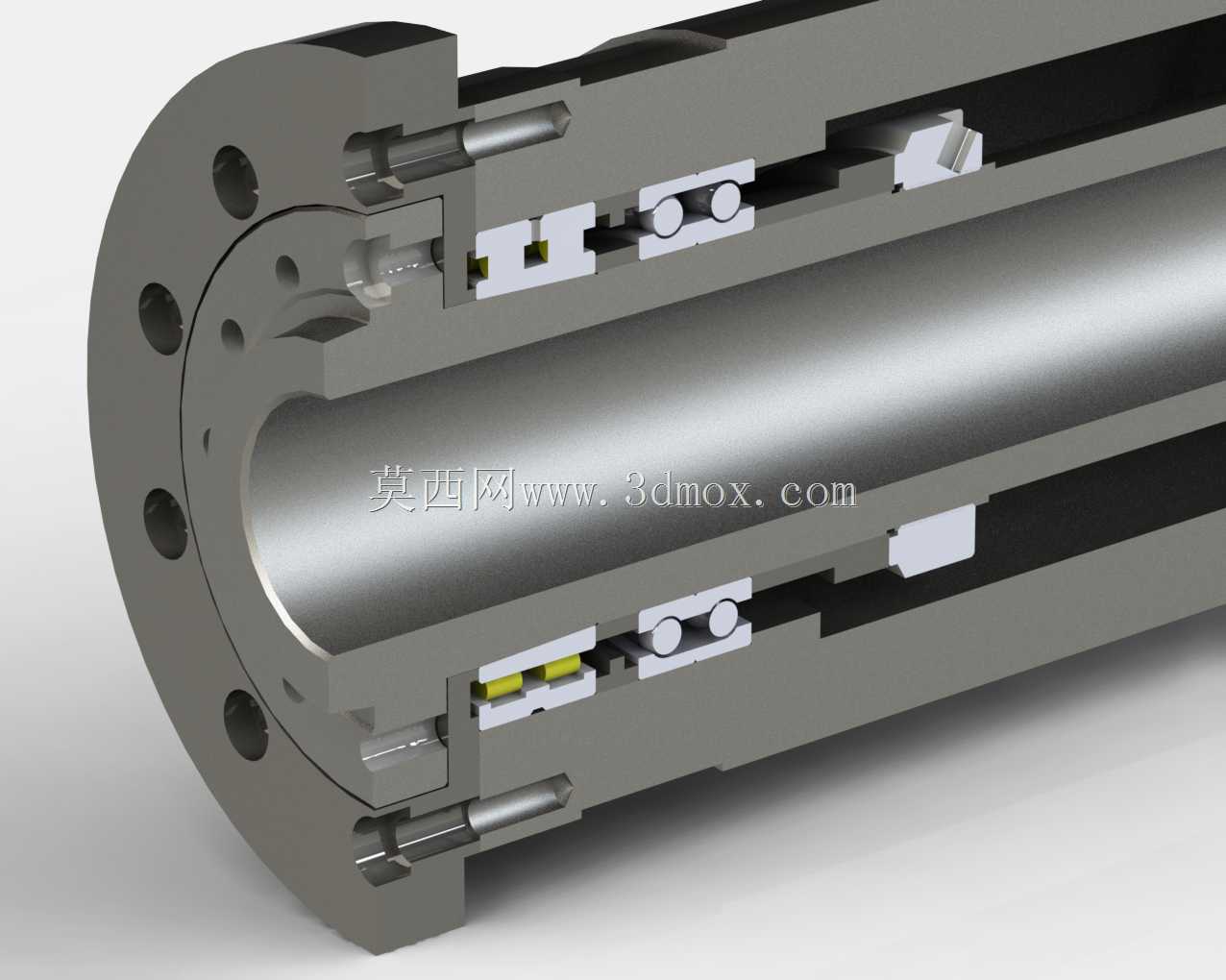

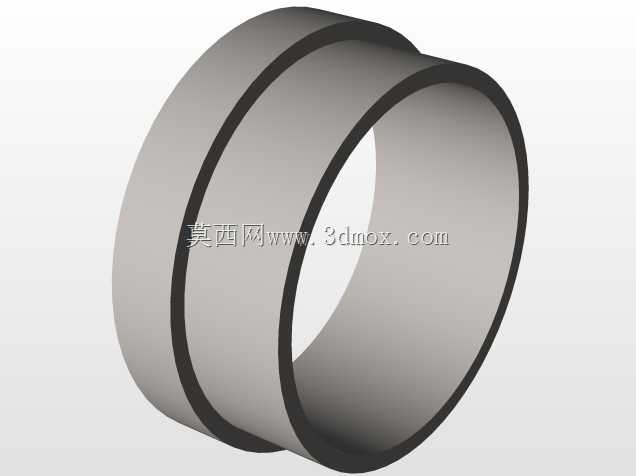

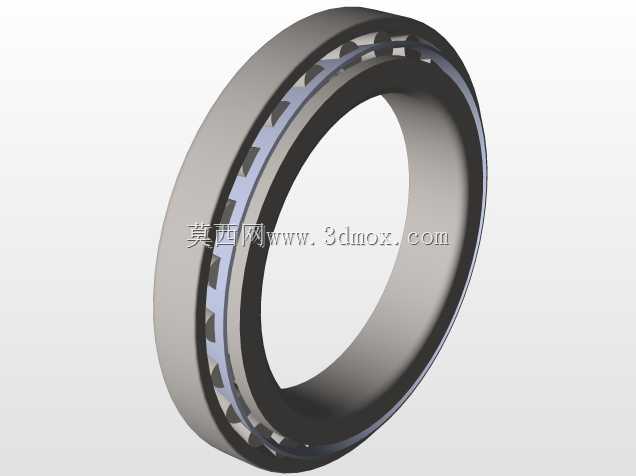

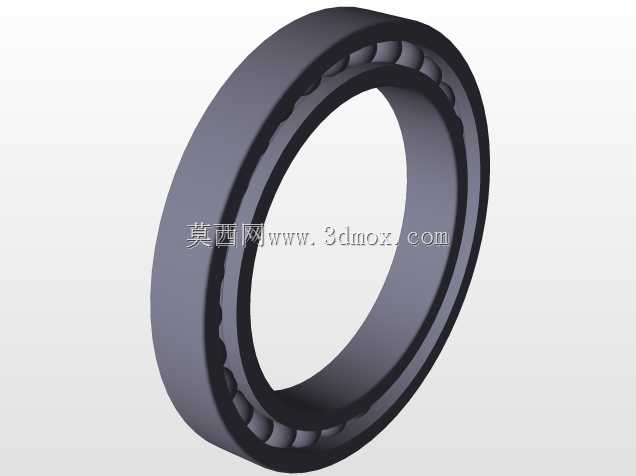

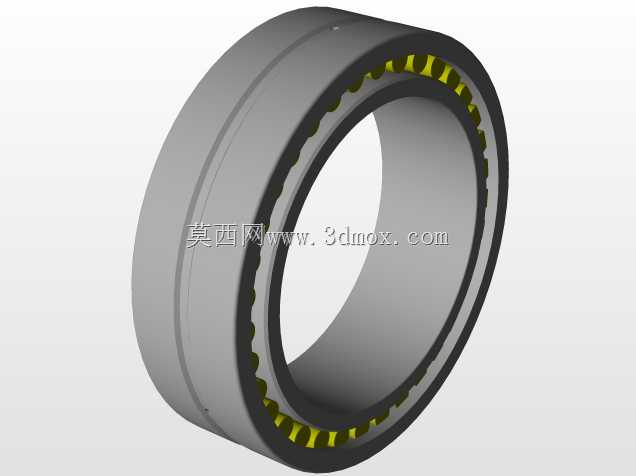

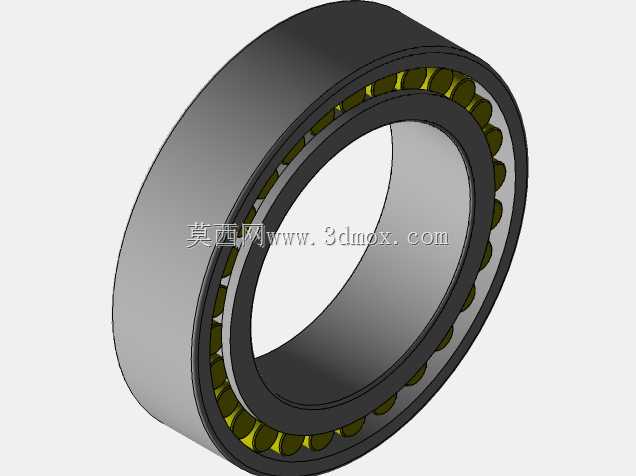

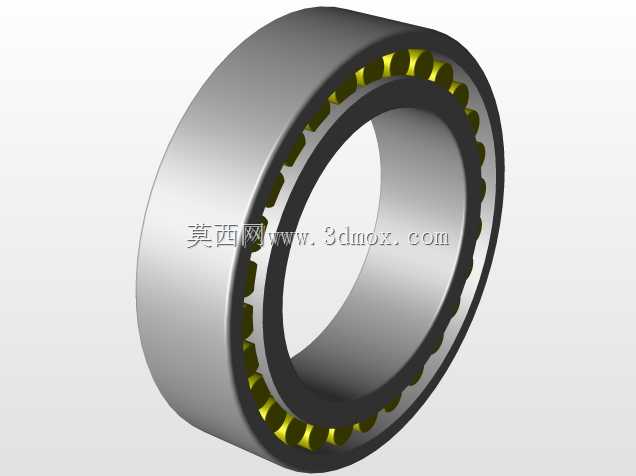

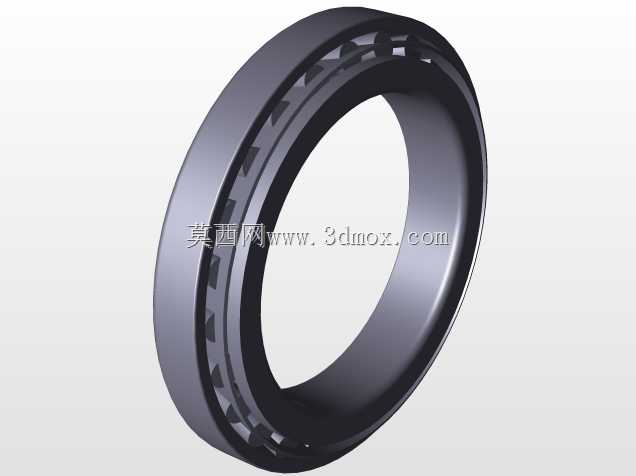

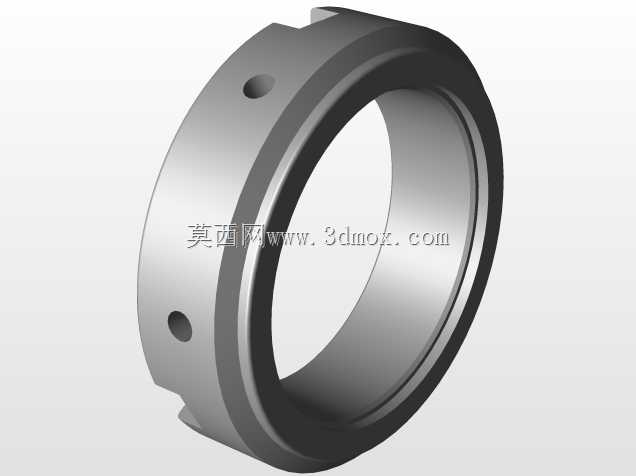

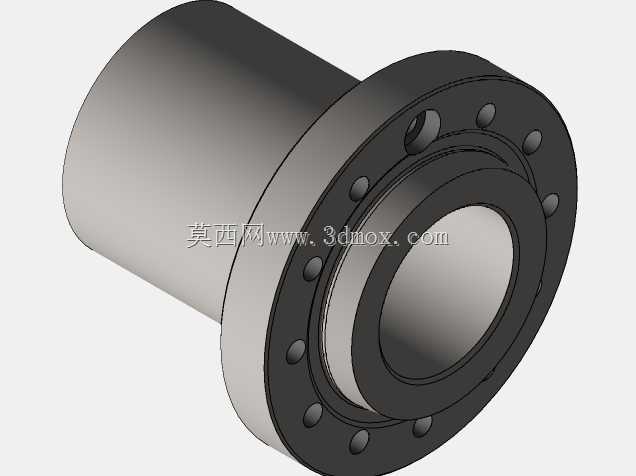

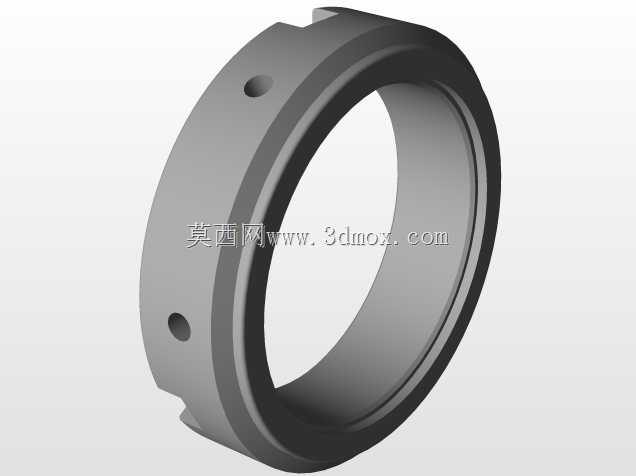

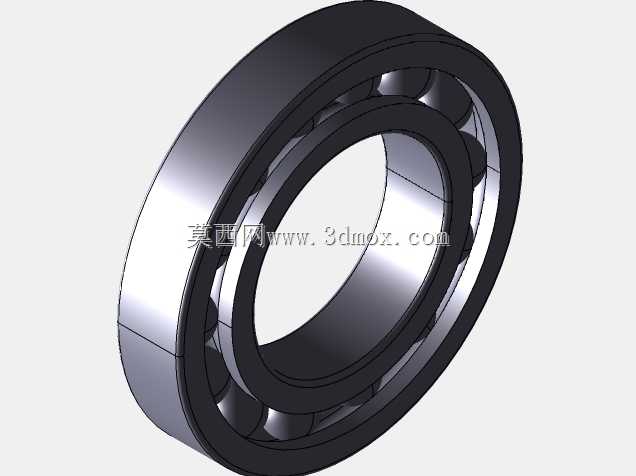

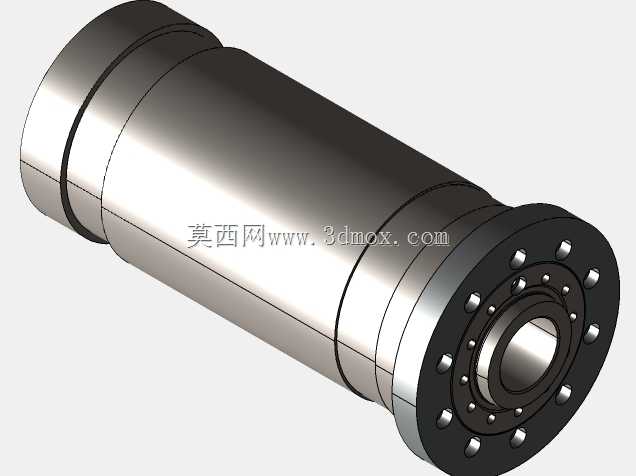

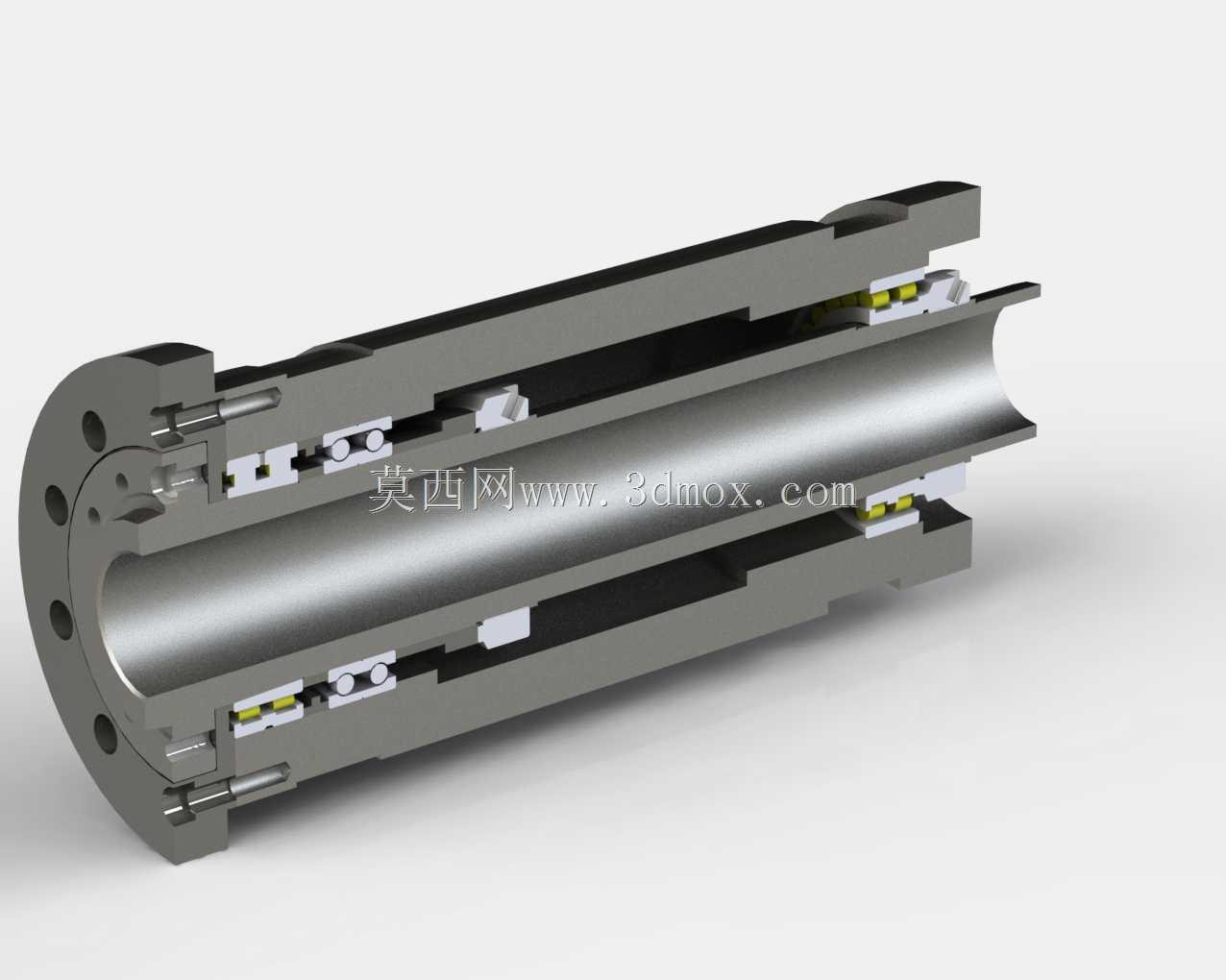

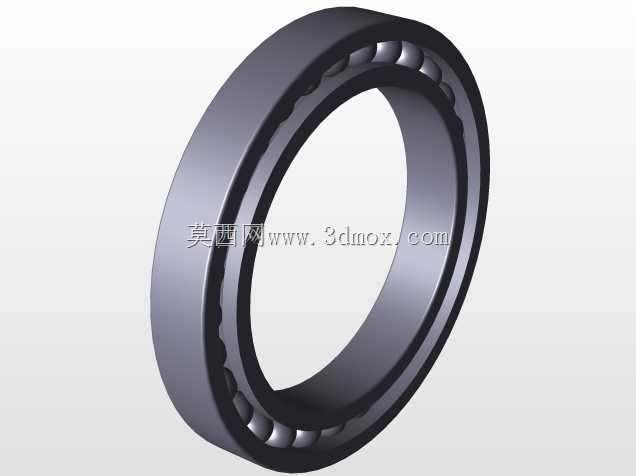

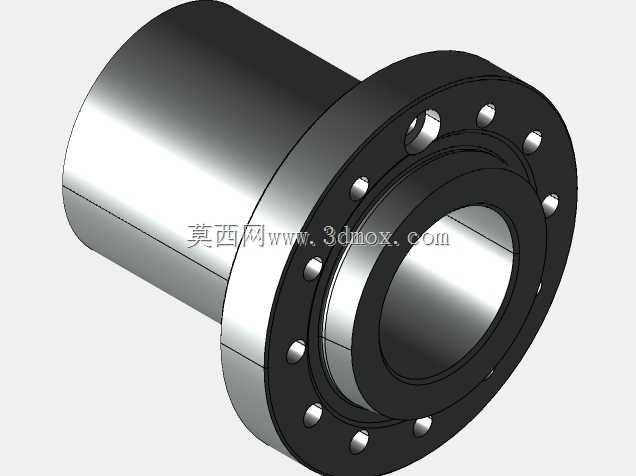

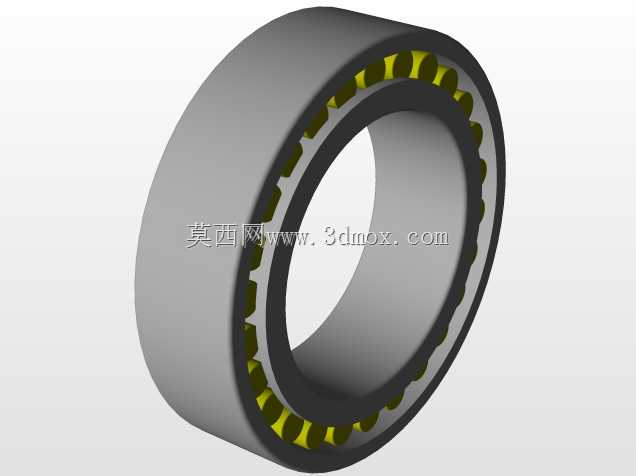

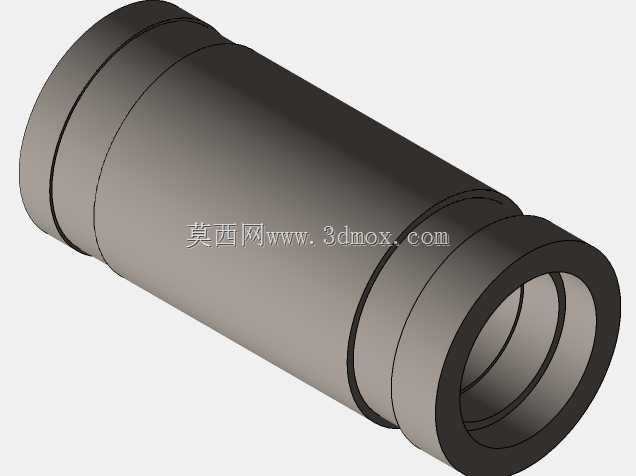

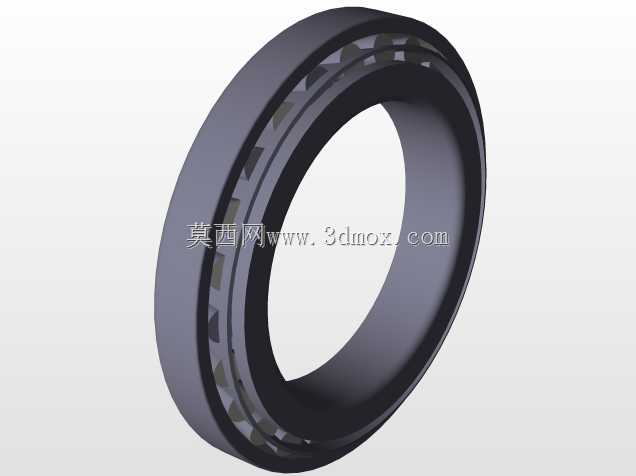

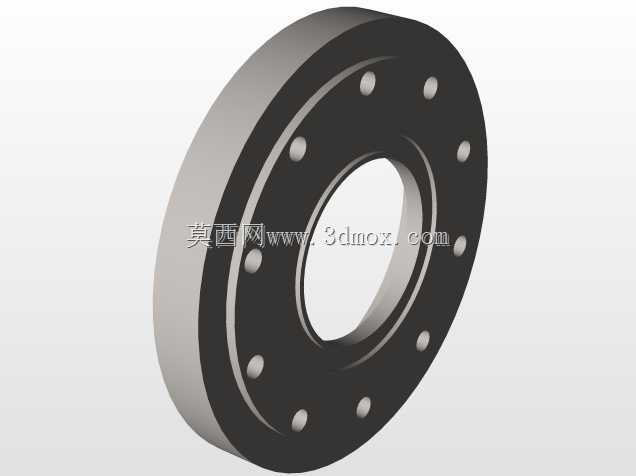

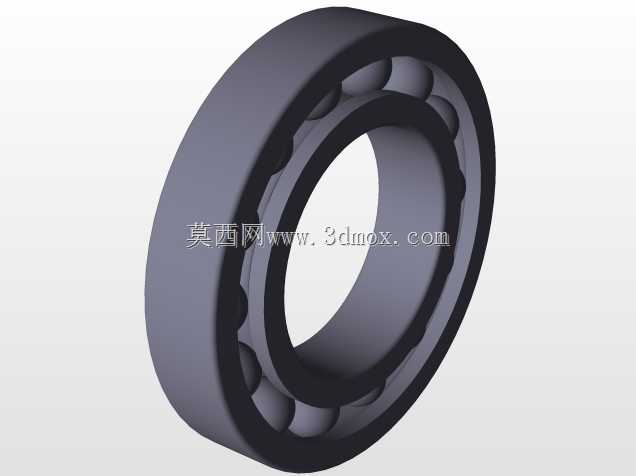

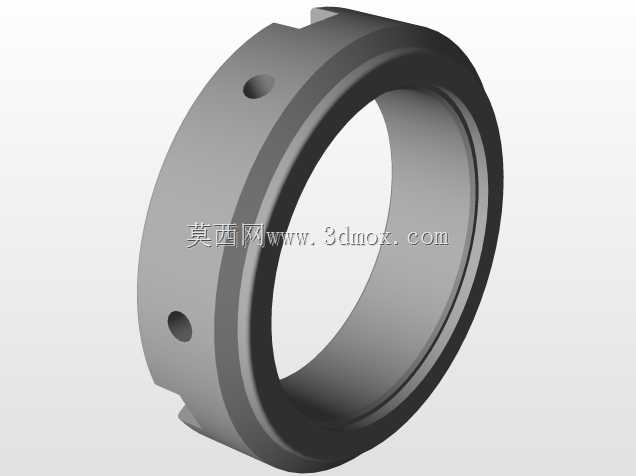

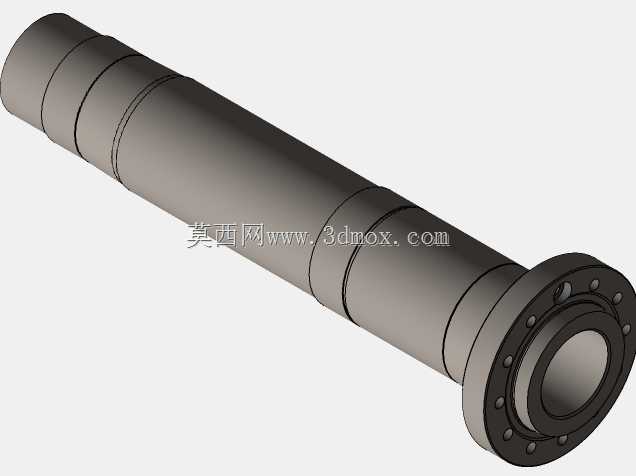

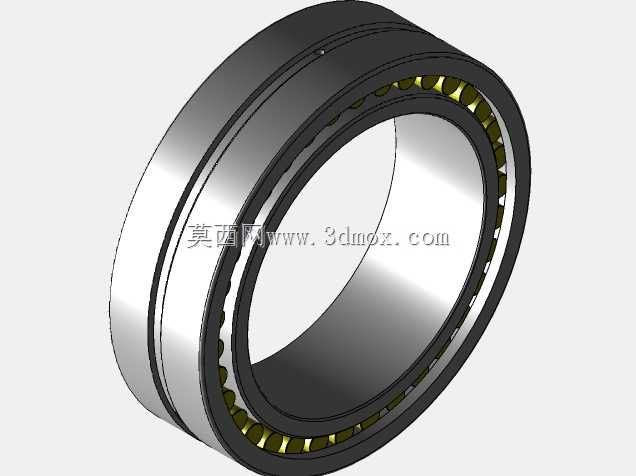

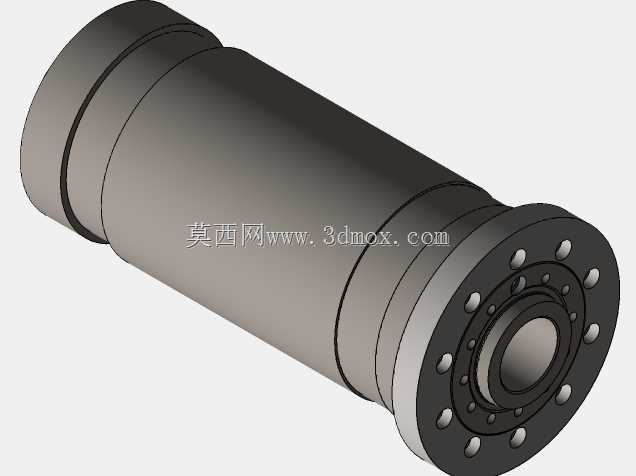

数控车床主轴是卧式数控车床核心的回转执行部件，直接承担工件装夹、扭矩传递与切削载荷承载的核心功能，其结构设计合理性直接决定车床的加工精度、切削刚性与长期运行稳定性，是数控车床研发制造环节中优先级最高的核心部件之一。在实际生产场景中，该类主轴广泛适配中小型平床身、斜床身数控车床，可覆盖外圆车削、内孔镗削、端面车削、螺纹切削、锥面加工等常规车削工序，也可适配动力刀塔完成简单的钻铣复合加工，在通用机械零件加工、汽车零部件批量生产、五金配件精密制造等领域都有极高的应用占比。从功能特性来看，该主轴采用前后多轴承组合支撑布局，前支撑位置配置固定安装的圆柱滚子轴承与角接触球轴承组合，其中圆柱滚子轴承承担加工过程中产生的大径向切削载荷，角接触球轴承同时承担径向载荷与双向轴向切削载荷，保证主轴前端在重切削工况下的刚性与回转精度；后支撑位置采用浮动安装的圆柱滚子轴承，可在主轴高速运转产生热伸长时沿轴向自由微量位移，补偿热变形带来的轴向尺寸变化，避免轴承因热胀冷缩产生额外预紧力，有效降低轴承磨损与主轴温升，提升长时间连续加工的精度稳定性。从设计思路来看，该结构在概念设计阶段优先匹配成熟的标准轴承目录选型，确保所有支撑部件均可采用通用标准件，降低后续生产制造与维护替换的成本；主轴主体采用空心阶梯轴结构，中心通孔可兼容长棒料穿送加工，也可用于布置液压卡盘的拉杆油路、气路，适配自动化上下料的卡盘自动装夹需求；轴身各阶梯段的尺寸公差、形位公差严格匹配轴承内圈、传动齿轮、密封件、锁紧螺母的安装要求，各安装位的同轴度、端面跳动公差控制在微米级，保证装配后主轴的整体回转精度满足精密级数控车床的精度要求。从安装边界来看，主轴整体为同轴回转体结构，外壳体与车床主轴箱的安装孔采用过渡配合定位，通过法兰端面的锁紧螺栓完成轴向固定，前端轴颈可适配标准液压卡盘、弹簧夹头等多种装夹机构，后端可同步适配同步带轮、传动齿轮等动力输入部件，整体安装尺寸与常规同规格数控车床主轴具备互换性，可直接用于同类型车床的主轴部件替换或升级改造。
