龙门式三轴数控刨铣加工设备结构

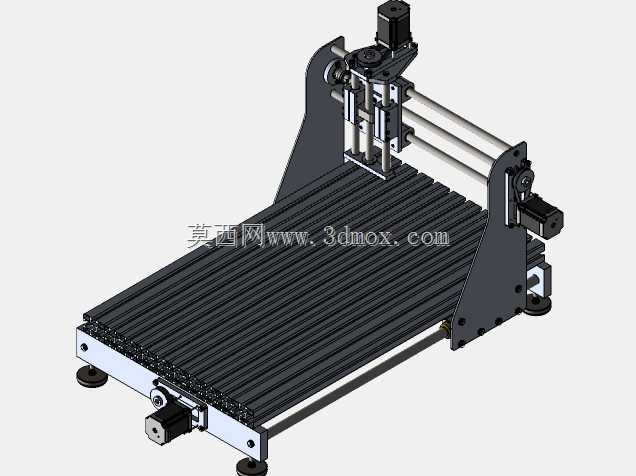

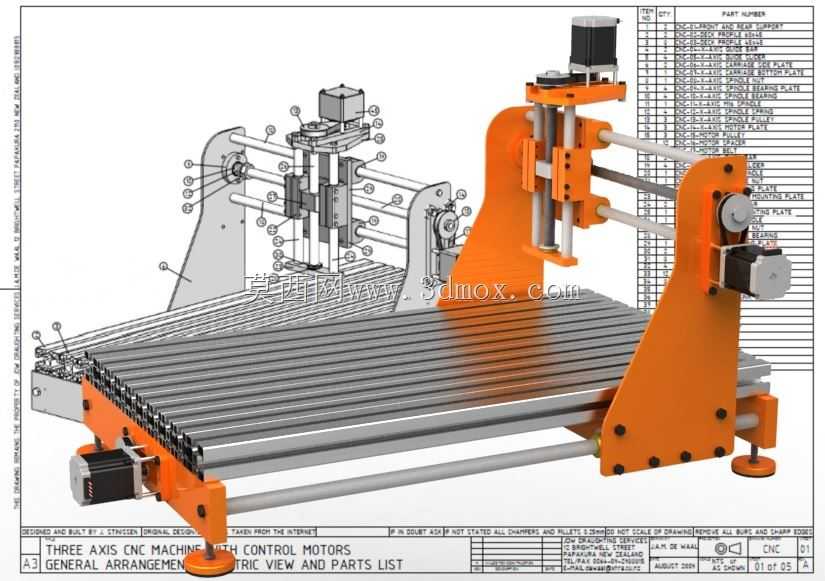

这款龙门式三轴数控加工设备，主要面向小型工件的平面刨削、铣削、浮雕加工场景，常见于个体加工工坊、教学实训场地、小型五金加工门店，可适配软金属、木材、工程塑料、亚克力等多种材质的加工作业，能够替代人工完成重复性的平面切削、开槽、轮廓铣削工序，大幅降低小批量定制加工的人力投入。设备采用经典龙门跨装布局，两侧立式支撑座搭载横向传动光轴，X轴方向沿工作台长度方向布置传动结构，可实现加工头沿工件长度方向的全行程移动；Y轴传动组件集成在龙门横梁上，带动加工头完成宽度方向的进给；Z轴滑台搭载加工主轴，可实现垂直方向的进刀与退刀动作，三个轴的传动均通过精密光轴配合滑块完成导向，搭配步进电机提供动力输出，传动平稳无卡顿，可满足常规精度的加工需求。工作台采用多根平行辊轴拼接的结构设计，既能够保证工件放置的平面度，又可减少工件移动时的摩擦阻力，方便操作人员上下料与调整工件位置，工作台底部设置可调式支撑脚杯，可根据安装地面的平整度调整设备水平度，避免因地面不平导致的加工精度偏差。设备整体设计充分考虑小型加工场景的安装边界，整体占地面积紧凑，无需大型混凝土基础固定，放置在平整的硬质地面即可完成安装调试，两侧支撑座采用加厚板材拼接成型，结构刚性充足，可承受加工过程中的切削振动，减少加工震颤带来的表面粗糙度问题。传动部分的设计兼顾了维护便捷性，所有传动光轴均暴露在易操作的位置，日常清洁、润滑保养无需拆解大量结构件，操作人员可快速完成日常维护工作。主轴安装位预留了通用装夹接口，可根据加工需求更换不同类型的加工刀具，适配不同材质的切削参数，从设计层面兼顾了设备的通用性与实用性，能够覆盖多数小型平面类工件的加工需求，无需额外添置多台专用设备即可完成多工序加工作业。
