热型钢冲孔辊轧成型机组结构设计

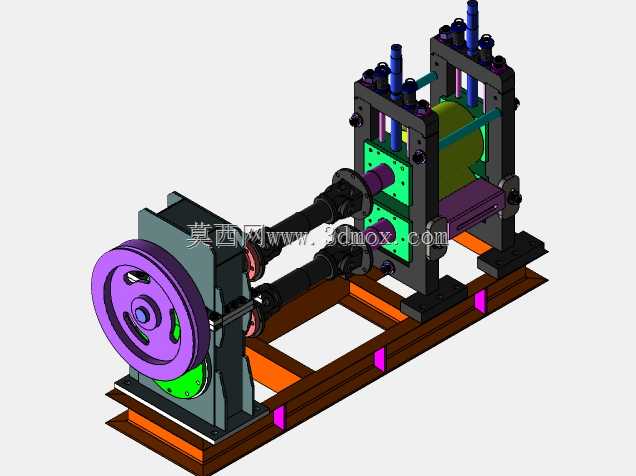

该套冲孔辊轧设备主要面向长材型钢热轧生产产线布置，适配型钢连续轧制工序中的在线冲孔与型面精轧环节，可在红热型钢匀速输送过程中同步完成预设孔位冲制与截面轮廓校准，广泛应用于建筑用型钢、轨道交通配套异型材、矿山支护型钢的规模化生产场景，替代传统离线冲孔的低效工序，大幅缩短型钢加工的流程链路，减少工件二次转运带来的温降损耗与形变偏差。设备整体采用分体式模块化布局，左侧为动力输入单元，大直径带轮可对接厂区集中传动的动力输出轴，通过内置减速齿轮组将动力分流为两根平行输出轴，搭配万向联轴器将扭矩平稳传递至右侧的轧辊工作主机，可抵消轧机工作过程中产生的小幅振动位移，避免刚性连接带来的轴系磨损。右侧工作主机采用框架式闭式机架结构，四根竖向导柱搭配可调节锁紧机构，能够根据待加工型钢的截面尺寸灵活调整上下轧辊的辊缝间隙，机架上布置的多组竖向压紧组件可在轧制过程中持续对轧辊轴承座施加稳定预紧力，抵消冲孔瞬间产生的冲击载荷，避免轧辊跳动影响孔位精度与型面成型质量。轧辊组件采用分体式镶套结构，冲孔凸模与型面轧辊套可根据加工需求快速更换，无需整体拆卸辊轴，大幅缩短产线换型的调试周期。设备底座采用双层焊接钢结构，上层橙色安装梁预留多组T型槽位，可根据产线布局调整动力单元与工作主机的相对安装位置，底部紫色调平垫块可适配厂区地面的安装平整度误差，保证整机运行时的水平度要求。整套设备的安装边界可适配常规热轧产线的工位空间，动力输入侧预留足够的传动对接空间，轧机出料侧可直接对接后续的冷却、定尺剪切工位，形成连续化的型钢加工产线，在设计过程中充分考虑了热轧工况下的热胀冷缩余量，各运动副均预留足够的膨胀间隙，同时关键受力部件均做强化处理，可承受长时间连续热轧作业的载荷冲击，保证设备运行的稳定性与加工精度。
