食用油加工用离心分离设备结构设计

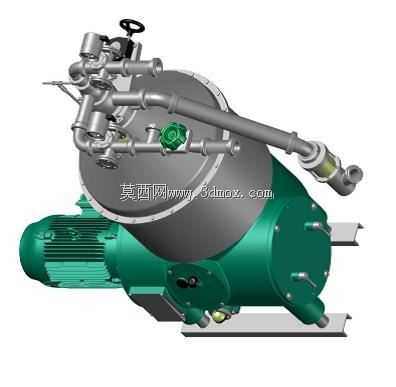

该离心分离设备主要面向食用植物油加工场景，适配大豆油脂精炼环节的脱胶工序，在实际生产线中承担毛油预处理阶段的杂质分离任务，能够通过高速离心作用将毛油中混杂的磷脂、胶质、固体残渣与油相实现高效分离，为后续的脱色、脱臭等精炼工序提供合格的中间物料，有效降低后续工序的处理负荷，提升最终成品油的品质稳定性。设备整体采用卧式集成布局，将驱动单元、分离转鼓单元、管路阀组单元整合为一体化撬装结构，在设计阶段充分考量了油脂加工车间的安装空间限制，整体安装底座采用标准化平焊固定结构，无需额外搭建复杂混凝土基础，可直接通过地脚螺栓固定在车间硬化地面上，设备周边预留的操作空间满足日常巡检、阀门操作、常规维护的通行需求，外接管路接口均采用标准化食品级法兰连接形式，可直接对接车间现有毛油输入、轻相输出、重相排渣的工艺管线，大幅降低现场安装的改造成本。设备的核心分离转鼓采用密闭式承压结构设计，能够在连续运行状态下保持稳定的离心力场，针对大豆毛油脱胶工况的物料特性，转鼓内部的流道设计采用渐变式导流结构，可减少物料进入转鼓时的湍流扰动，让不同密度的物料组分在流场中实现有序分层，顶部集成的多组控制阀组可分别调节进料流量、轻相出料背压、排渣间隔周期，适配不同含杂量毛油的处理需求，手动调节手轮可在停机状态下对转鼓内部的碟片间隙进行微调，匹配不同处理量下的分离精度要求。驱动单元与分离转鼓之间采用直联传动结构，减少了中间传动环节的功率损耗，传动部位设置全封闭防护壳体，避免油脂加工车间的油污、水汽侵入传动部件，延长核心部件的维护周期，设备外壳与物料接触部位均采用符合食品接触要求的材质设计，表面做抛光处理，不易积存物料残留，便于生产间隙的清洁消杀，避免不同批次物料之间的交叉污染。在安装边界设计上，设备的重心经过优化布局，运行时的振动幅度控制在较低区间，无需额外加装减震阻尼装置即可满足长期稳定运行要求，外接的电气接口集中布置在驱动单元侧方的接线盒内，布线整齐规整，便于车间电气线路的接驳与日常检修，排渣口的位置设计充分考虑了车间废渣收集容器的摆放空间，可直接对接废渣收集小车或密闭排渣管线，减少生产过程中的物料洒落与现场清洁工作量。
