食用油加工用碟式离心分离设备结构

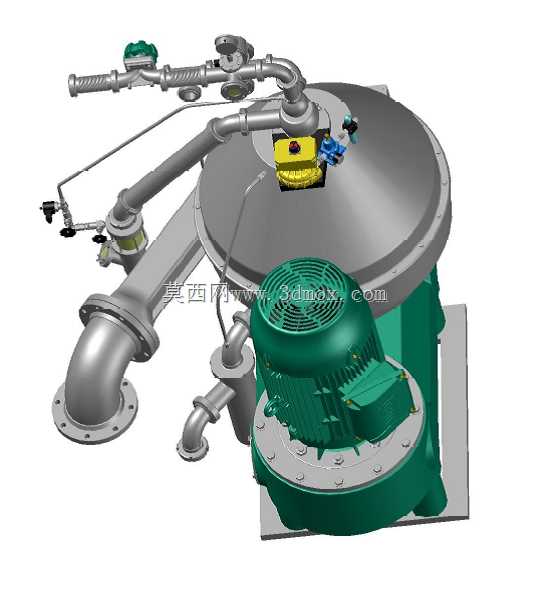

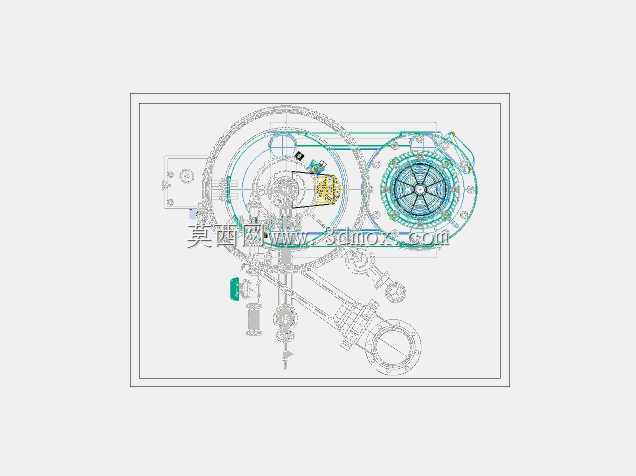

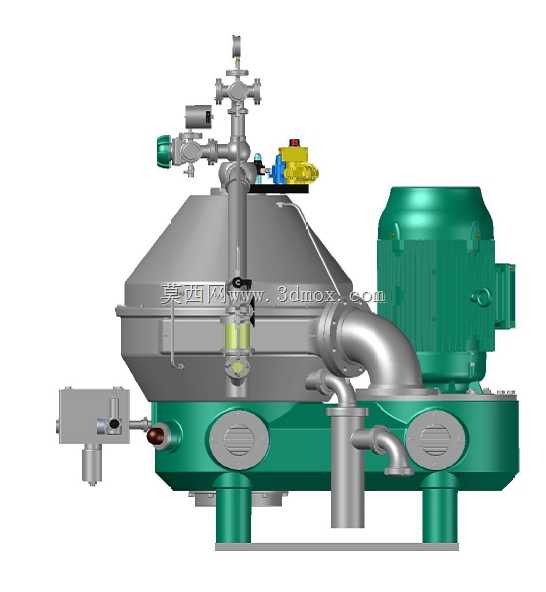

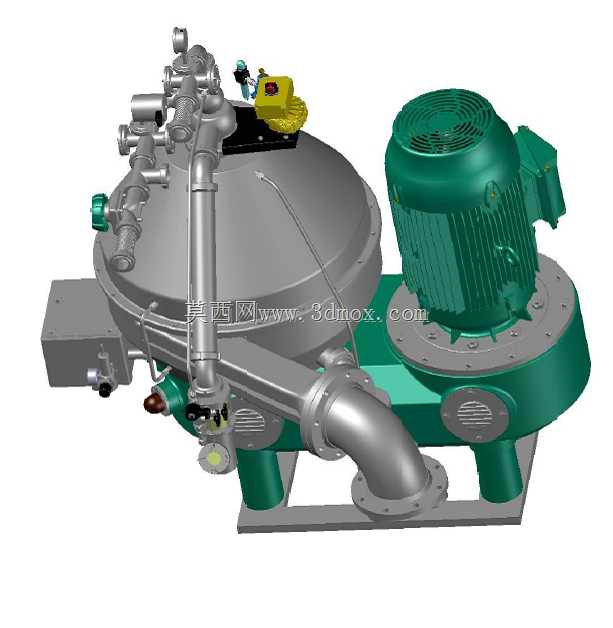

该分离设备主要面向食用油脂精炼加工场景部署，可直接接入毛油预处理、脱胶脱皂的连续化生产线中，适配中小规模油脂加工厂的日常生产需求，也可作为大型生产线的旁通分离单元，承担特定工段的精准分离作业。设备实际运行过程中，可完成毛油内轻重液相与固相杂质的连续分离作业：待处理毛油通过密闭管路与水封进料组件送入转鼓内部，在高速离心力场作用下，密度差异较小的轻相即澄清洁净油脂，会沿着转鼓内碟片间隙向中心流动，最终由向心泵在压力作用下实现无泡沫平稳出料，避免油脂氧化影响成品品质；密度较大的重相即油脂内裹挟的皂脚、胶质等杂质，会沿着碟片外侧向转鼓内壁滑移，通过配套的排料结构实现连续排出；混杂在毛油内的细小固体残渣会被截留在转鼓的固体容留腔内，待容留腔积攒到设定容量后，可通过端口按预设间隔完成自动排渣，全程无需停机拆解清理，保障生产线连续运行效率。从产品设计思路来看，整体采用卧式驱动搭配立式转鼓的布局结构，驱动电机与转鼓组件通过刚性传动结构直连，减少传动环节的功率损耗，同时在转鼓外部设置全密闭不锈钢壳体，所有管路接口均采用法兰快装结构，既满足食品加工场景的卫生清洁要求，也方便日常运维时的拆装检修；进料端设置专门的水封结构，避免运行过程中空气进入分离腔破坏离心力场稳定性，同时防止油脂外泄造成生产浪费与现场污染。设备的外形布局充分考虑车间安装边界，整体采用落地式支脚结构，底部预留标准地脚螺栓安装孔位，安装时无需额外搭建高位机架，可直接固定在硬化处理的车间地面上；主体壳体与驱动电机分置两侧平衡整机重心，运行时振动幅度控制在较低区间，无需额外加装厚重减震基础即可稳定运行；所有外接管路接口均朝向设备外侧同一方向排布，方便车间内工艺管道的对接排布，进料、出料、排渣接口的通径匹配常规油脂加工管路标准，可直接与现有生产线的管道系统适配，无需额外定制变径转接组件。设备顶部预留控制元件与检测仪表的安装位，可直接接入生产线的自控系统，实时监测进料压力、出料状态、转鼓转速等运行参数，配合自动排渣逻辑实现无人值守运行，大幅降低生产环节的人工值守成本。
