螺旋式手动顶升起重工具结构设计

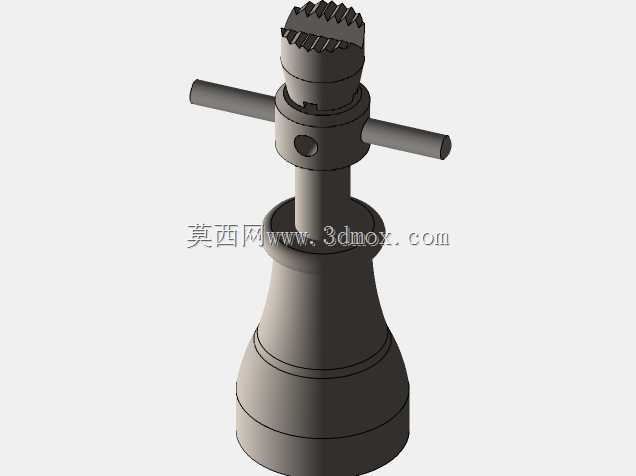

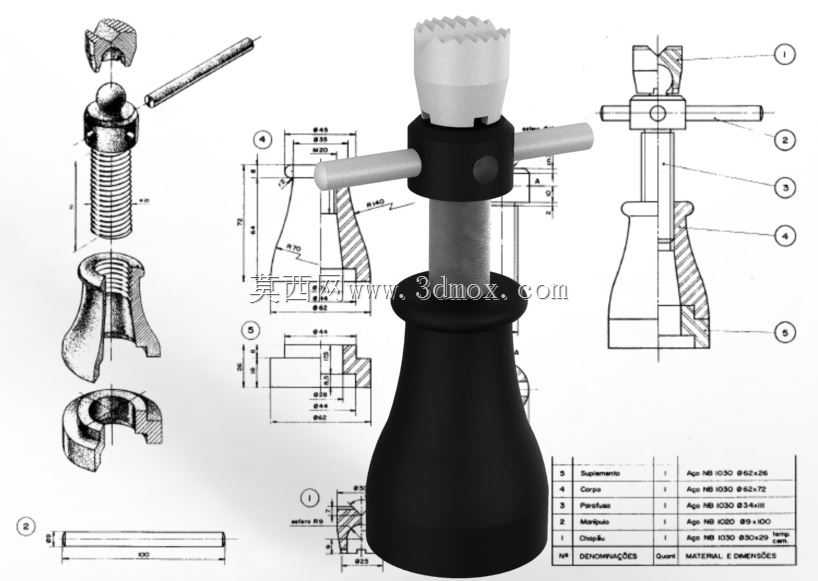

这款螺旋顶升工具是小型起重作业场景中极为常用的手动操作设备，广泛适用于设备检修、车辆维保、重物短距离顶升、工装对位调整等各类需要小行程精准举升的作业场景，尤其适合无动力供电的野外作业、狭小空间内的临时支撑作业，依靠纯机械螺旋传动结构完成力的传递与放大，无需液压介质参与，不存在液压设备常见的泄漏、泄压回落风险，作业稳定性与长期负载保持能力优于同规格液压顶升设备，在对支撑可靠性要求较高的长期固定支撑场景中具备不可替代的应用优势。从功能特性来看，该工具通过T型转动杆驱动内部梯形丝杆做旋转运动，配合底座内部的配套螺母副将旋转运动转化为丝杆的轴向直线位移，带动顶部的支撑顶头完成升降动作，顶部支撑头采用带防滑齿纹的球面铰接结构，可自适应不同角度的被支撑接触面，避免顶升过程中出现接触面打滑、支撑偏载的问题，有效提升作业过程的安全性；底座采用上窄下宽的瓶式流线型结构，底部支撑面做了加大处理，可有效分散顶升过程中的负载压力，降低对支撑基面的压强要求，即使在硬度稍低的支撑基面上也能保持稳定支撑状态，不会出现底座下陷、侧翻的风险。在设计思路上，这款螺旋顶升工具采用了模块化的拆分设计思路，整体可拆分为顶部支撑头、传动丝杆、转动杆、锁紧螺母、主体底座、底部支撑衬套等多个独立部件，各部件之间通过螺纹、销轴实现连接，既方便生产加工过程中的工序拆分，降低单个零件的加工难度，也便于后期使用过程中的部件更换与维护保养；传动部分选用梯形传动螺纹，这类螺纹具备良好的自锁性能，当顶升作业到达指定高度后，即使撤去转动杆的操作力，丝杆也不会在负载作用下自行回转回落，无需额外加装锁紧机构即可实现可靠的位置保持，大幅简化了整体结构，降低了设备自重与制造成本。从外形尺寸与安装边界来看，该工具整体收拢后高度适配常规小吨位顶升作业的初始空间要求，顶升行程覆盖日常维保作业的常见举升需求，最大外轮廓直径位于底座下部位置，作业前只需预留出略大于底座直径的平整支撑面即可完成放置，T型转动杆的操作半径经过优化设计，操作时无需过大的周边空间，在设备底部、狭小检修空间内也能完成转动操作，不会与周边障碍物发生干涉；整体结构没有外凸的尖锐部件，外壁做了圆滑过渡处理，搬运与操作过程中不会划伤操作人员，握持搬运的手感更为舒适。
