凸轮杠杆式开关行程调节机构

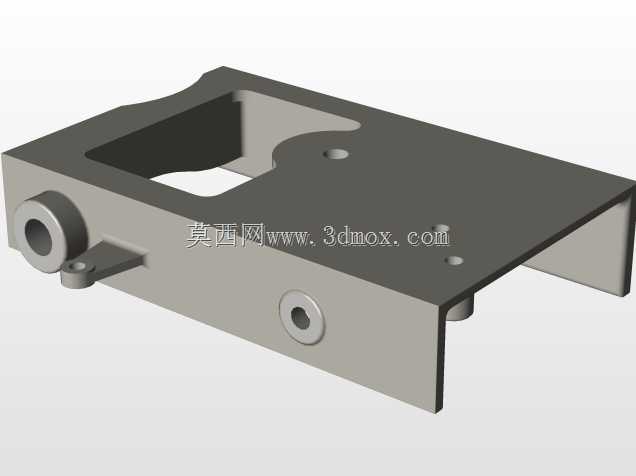

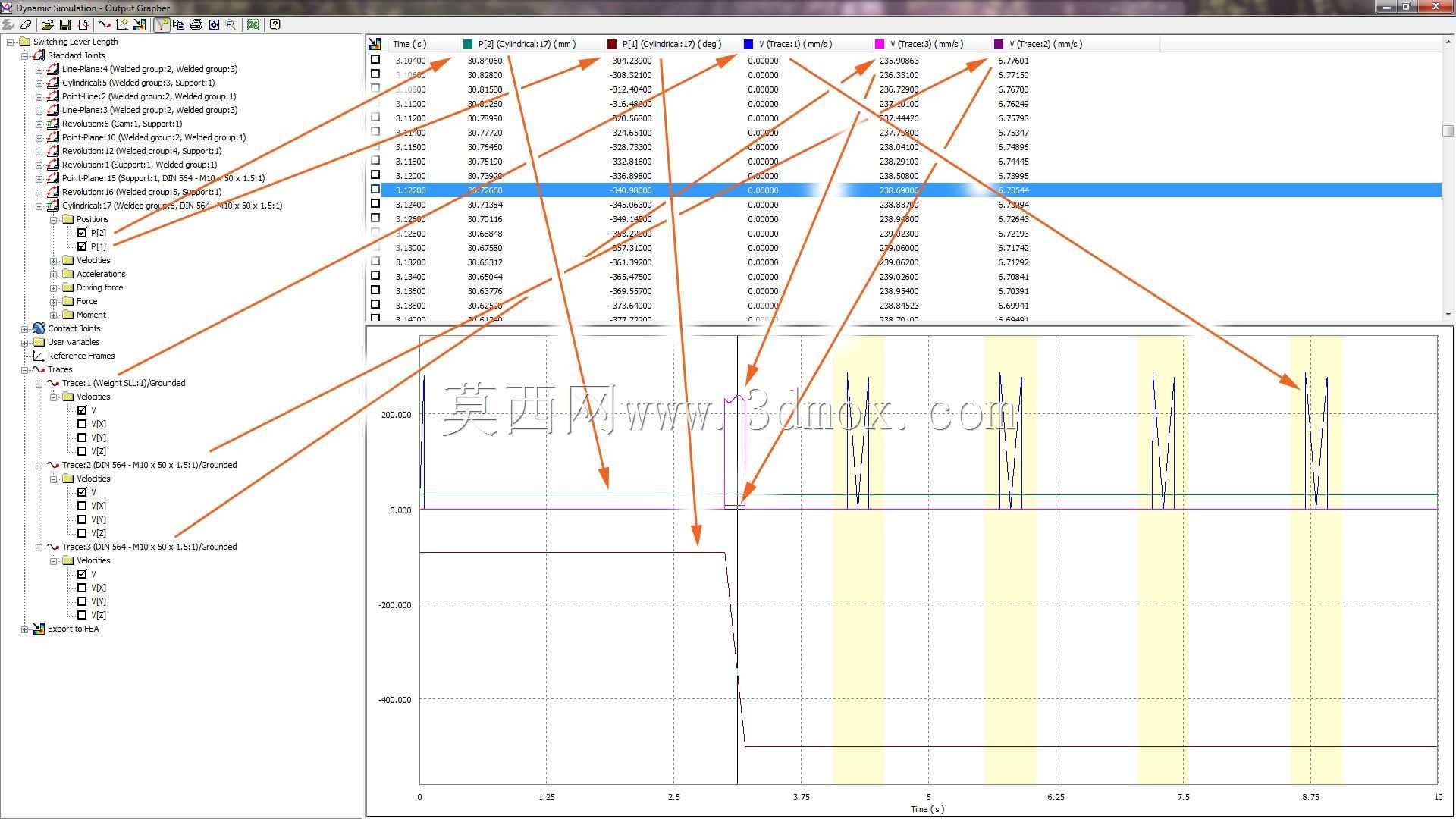

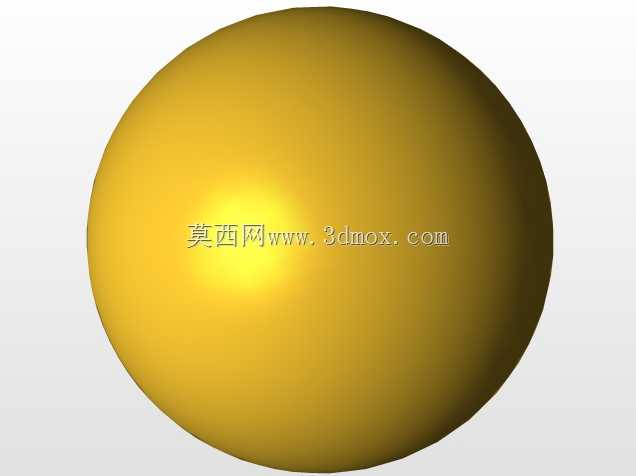

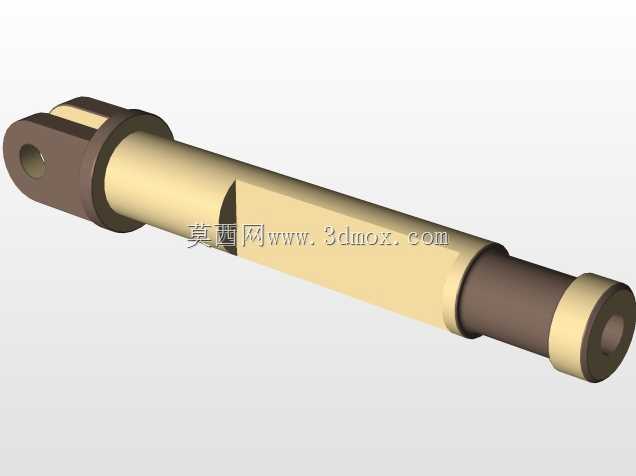

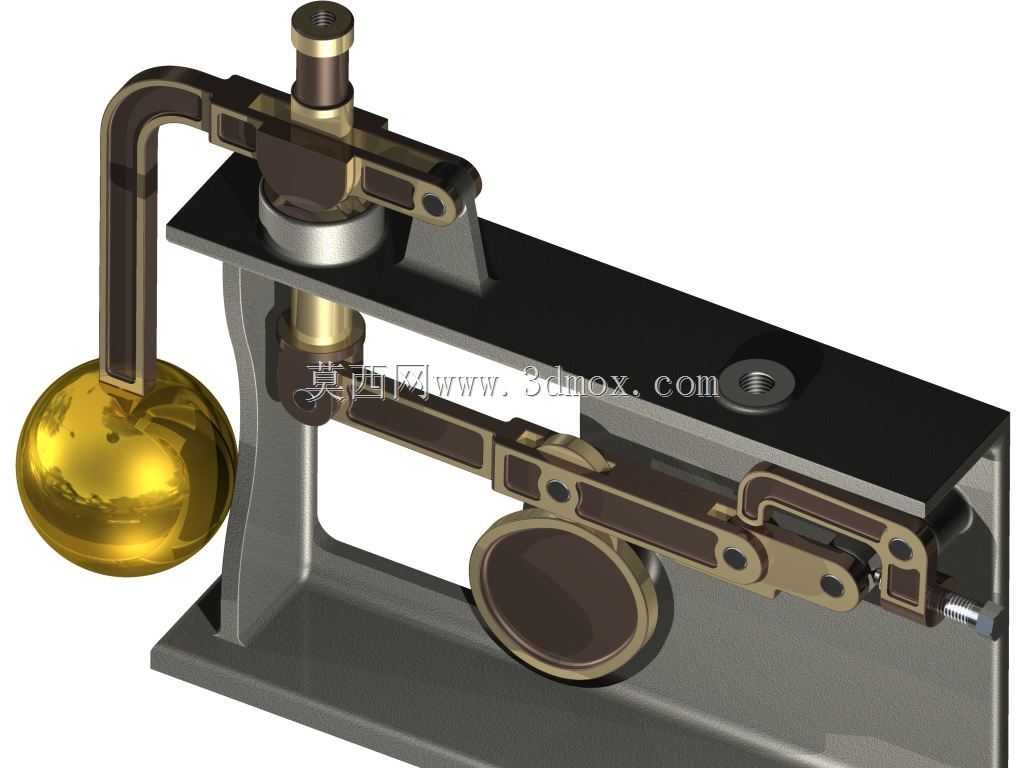

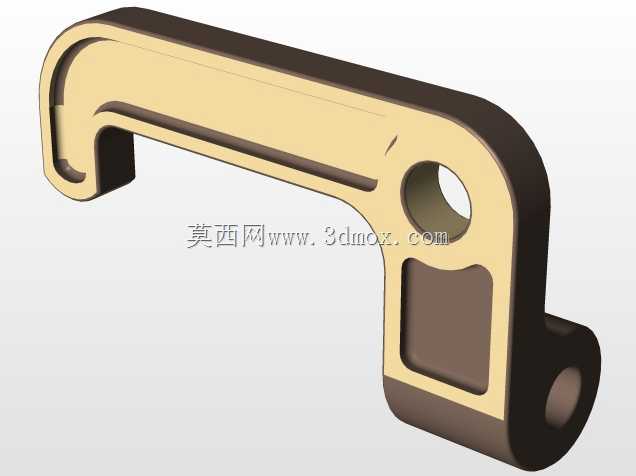

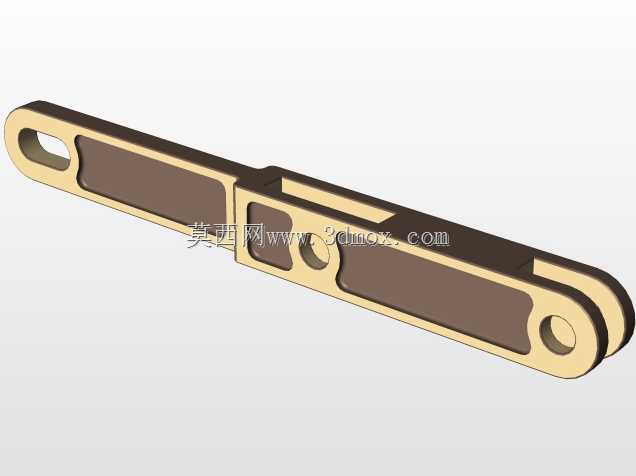

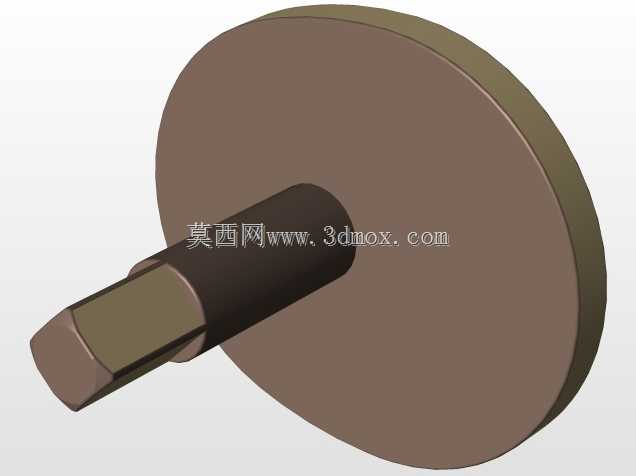

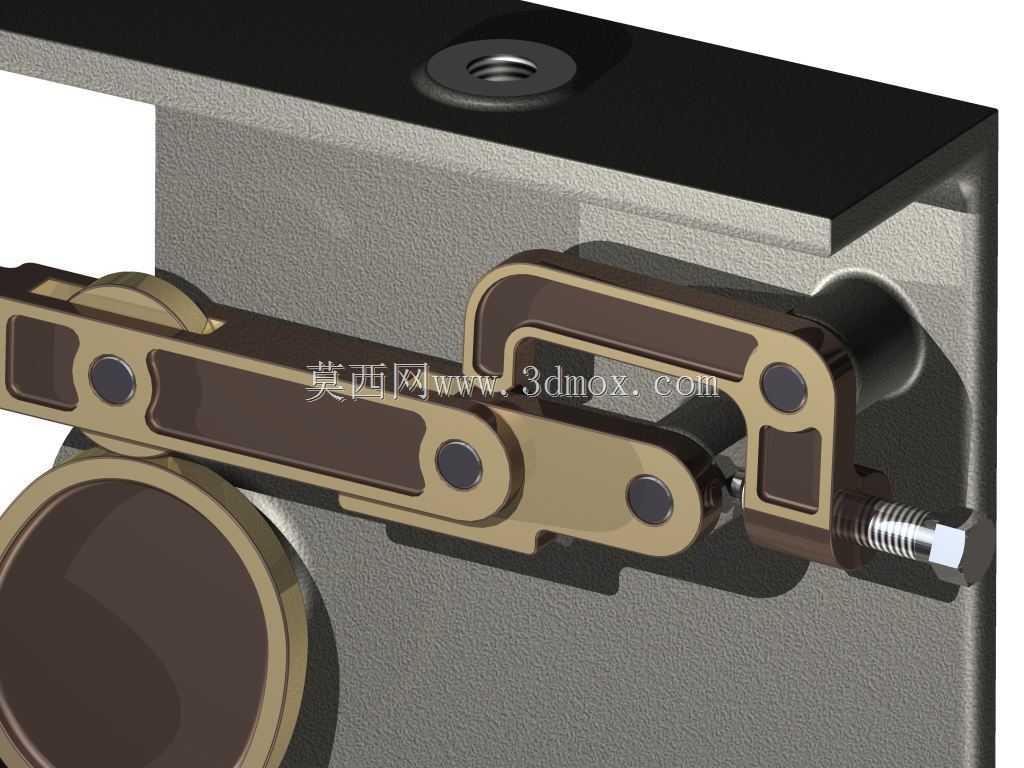

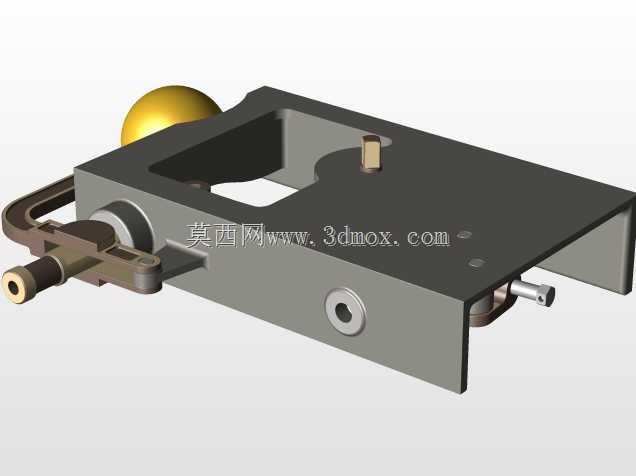

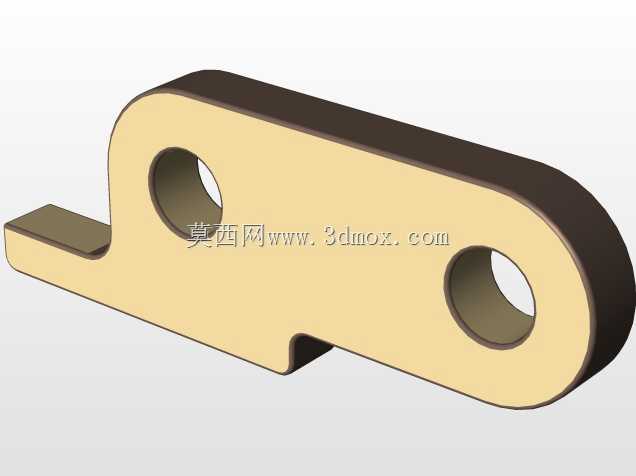

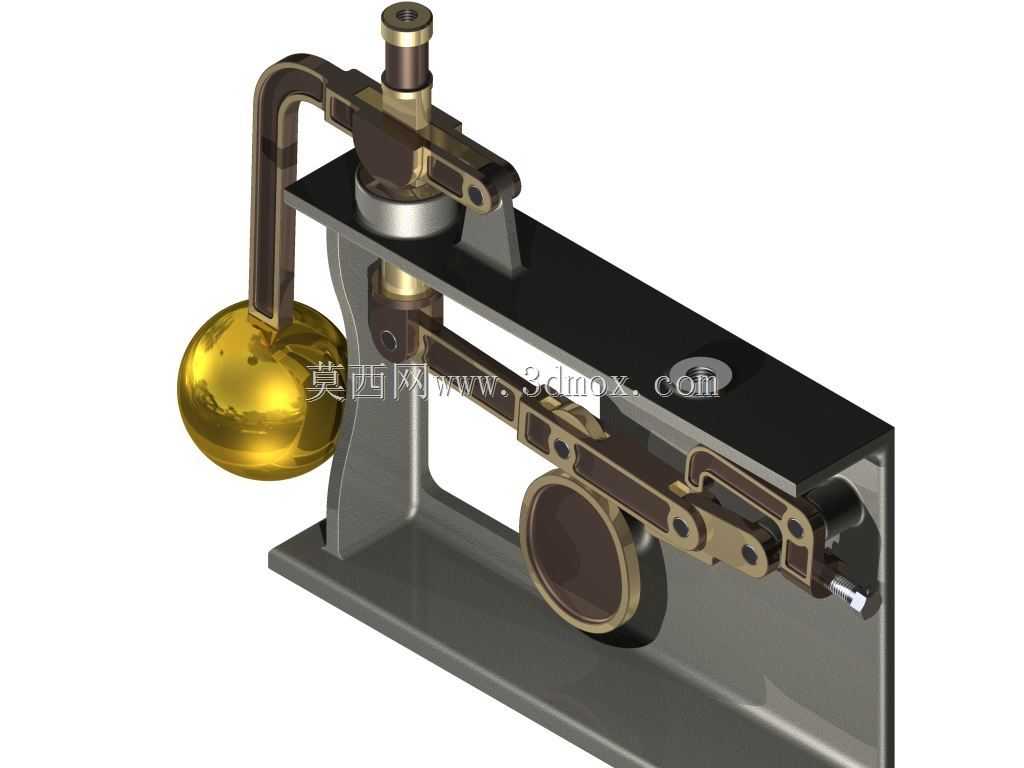

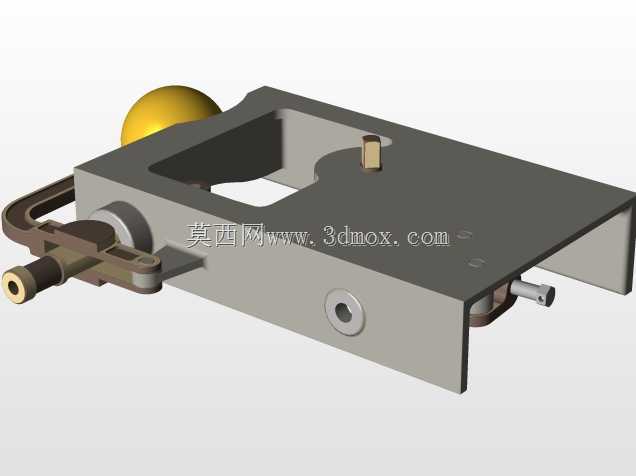

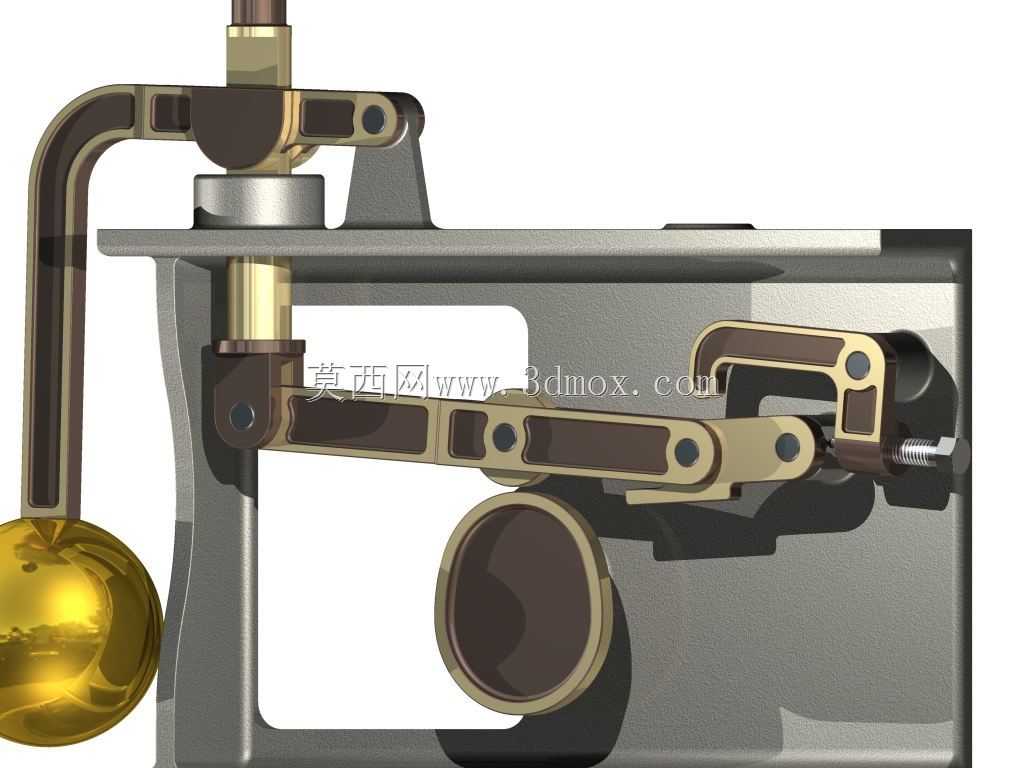

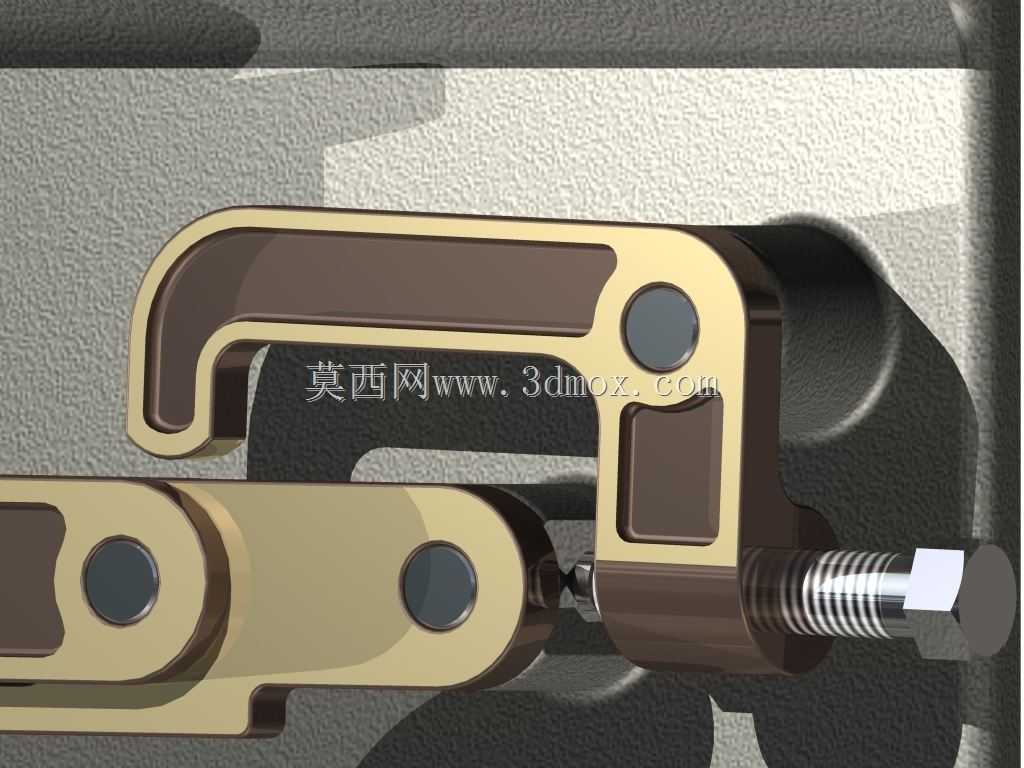

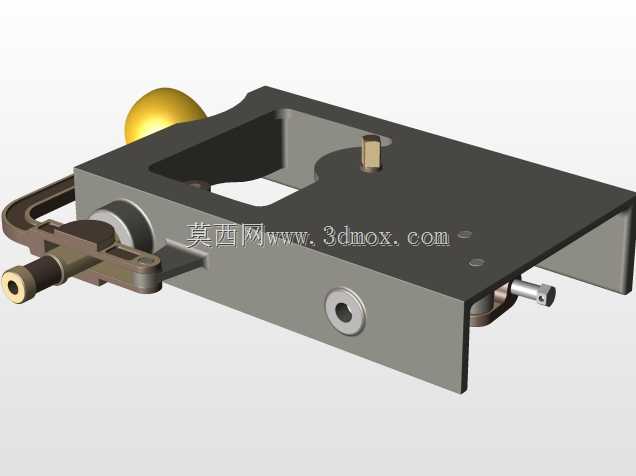

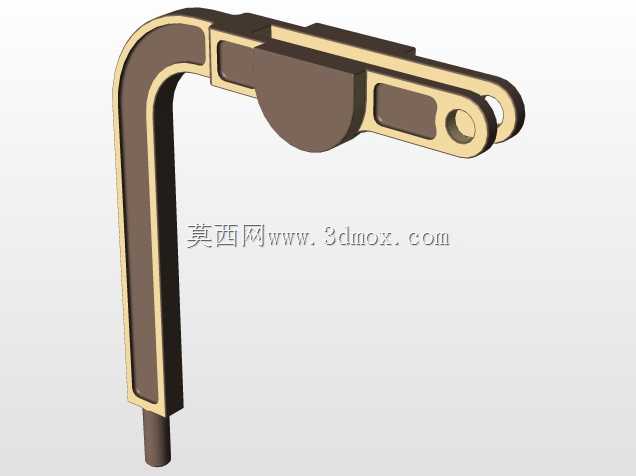

该机构属于机械传动控制类的行程调节装置，主要应用于工业自动化生产线的工位触发、小型设备的行程限位、教学实验台的机械原理演示等场景，可作为小型压力加工设备、物料分拣装置的行程控制执行单元，通过凸轮与杠杆的配合实现固定行程的往复动作输出，替代传统的电磁式行程开关在高粉尘、强电磁干扰的恶劣工况下完成机械触发动作，避免电气元件受环境影响出现的误触发、触点烧蚀等问题。整套机构采用立式安装布局，底座为一体式铸造支撑结构，底部预留四个沉头安装孔，可直接固定在设备安装台面或型材支架上，整体安装边界尺寸紧凑，横向跨度适配小型设备的安装空间，纵向高度可根据配套设备的安装面高度调整支撑臂的固定位置，无需额外加装转接支架即可完成装配。机构核心功能是通过凸轮的连续旋转，驱动多组杠杆组件完成两段式行程输出，当凸轮旋转至短顶块与长段下侧摆臂接触时，水平杠杆的两段处于对齐状态，支撑金球的L形摆臂突出部分与从动圆柱导轨上表面接触，凸轮完成两圈旋转后停止，可通过螺钉调整L形摆臂的初始位置，改变初始触发的行程起点；当凸轮恢复旋转后，水平杠杆沿原有轨迹运动，短段部分被L臂限位，杠杆长段获得更大的摆角，带动从动件完成更大行程的输出，对应L臂的移动距离同步加长，实现金球外侧的位移输出，可根据实际工况需求调整螺钉的锁紧位置，在一定范围内无级调节输出行程的长度，适配不同触发距离的工位需求。设计过程中优先考虑了传动的平稳性，所有铰接位置均采用铜套衬套结构，减少往复摆动过程中的磨损量，凸轮轮廓曲线经过运动学优化，在启停位置设置了缓冲过渡段，避免杠杆组件在行程端点出现刚性撞击，降低运行过程中的噪音与零件冲击损耗；配重金球的重量经过匹配计算，可在无外力驱动的复位阶段依靠重力带动摆臂回到初始位置，无需额外加装复位弹簧，简化了整体结构，减少了易损件数量。机构的运动部件均设置在支撑座的上侧，润滑维护时可直接对铰接点加注润滑脂，无需拆解整体结构，日常维护便捷，外露的传动部件可根据使用场景加装透明防护外罩，避免杂物落入传动间隙造成卡滞，适配多尘、多碎屑的加工车间使用环境。
