齿轮连杆组合往复驱动滑块机构

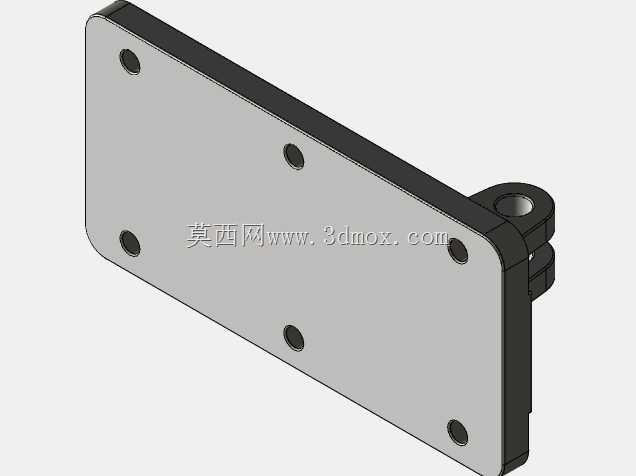

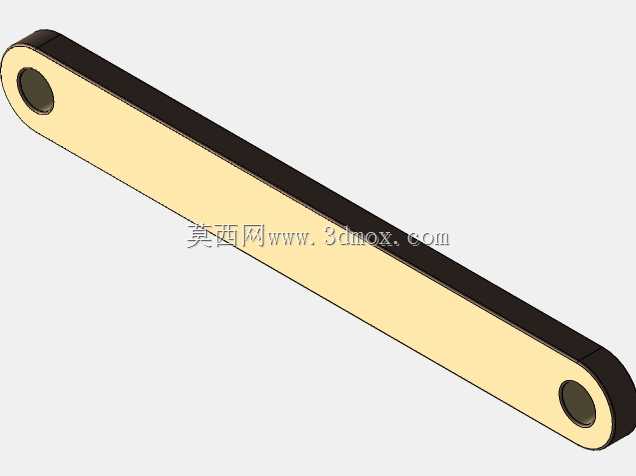

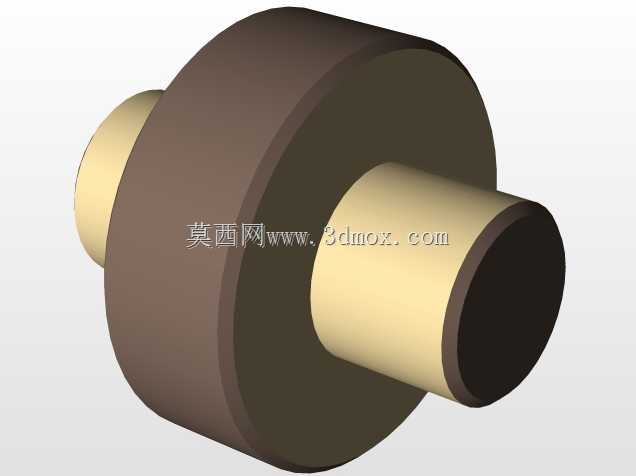

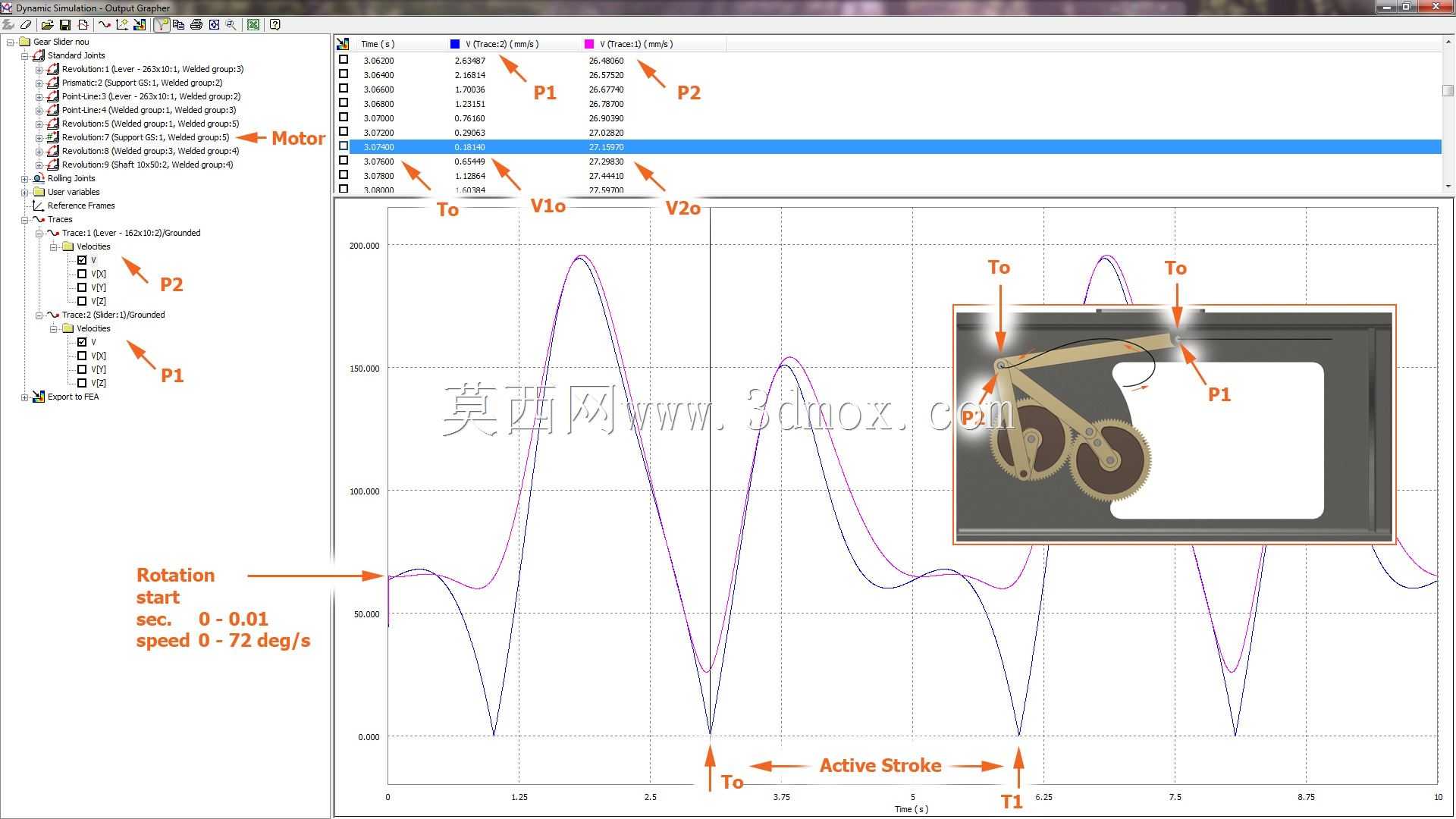

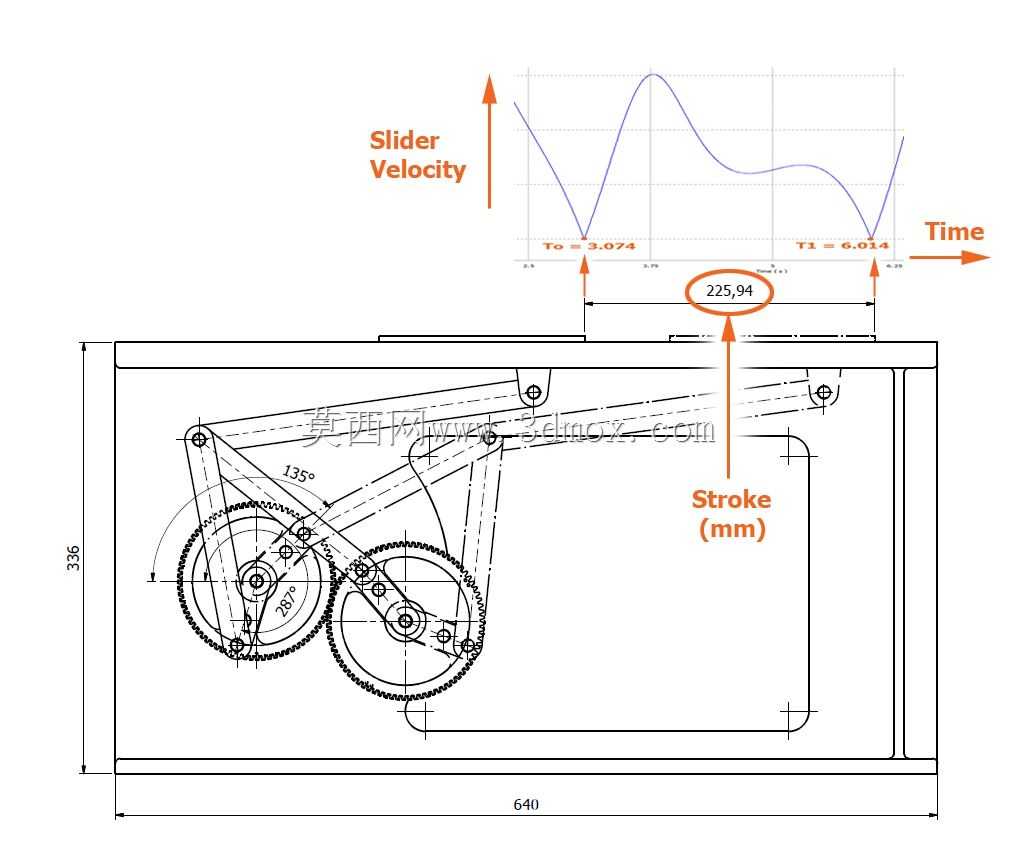

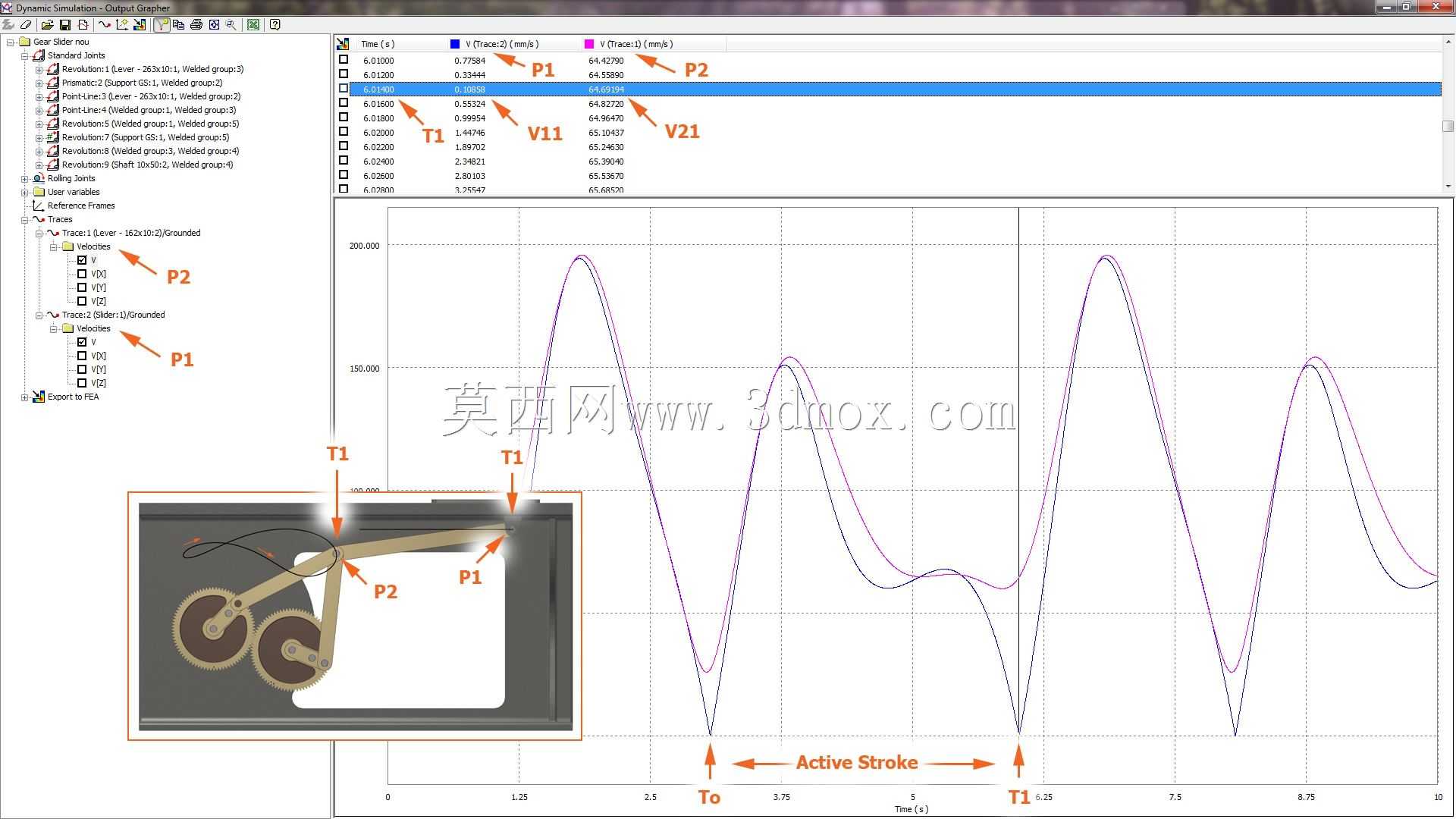

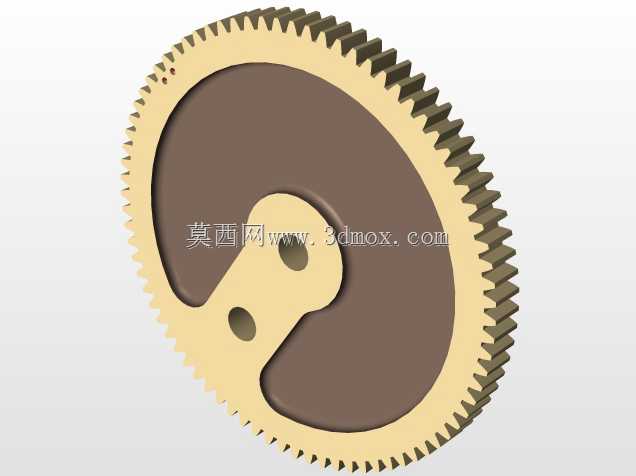

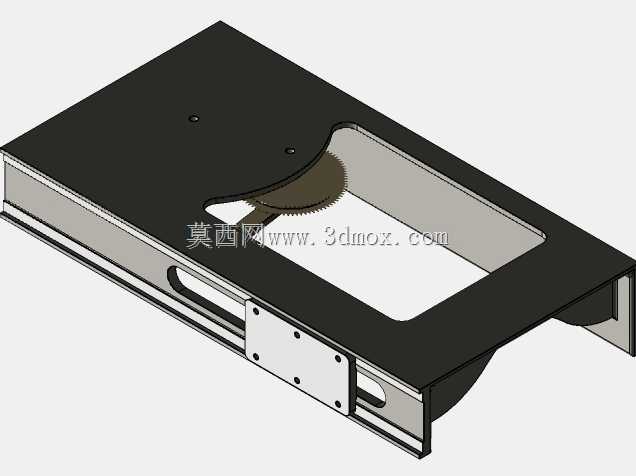

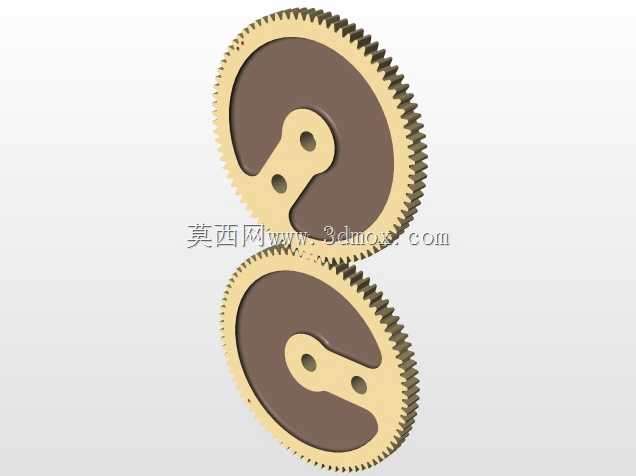

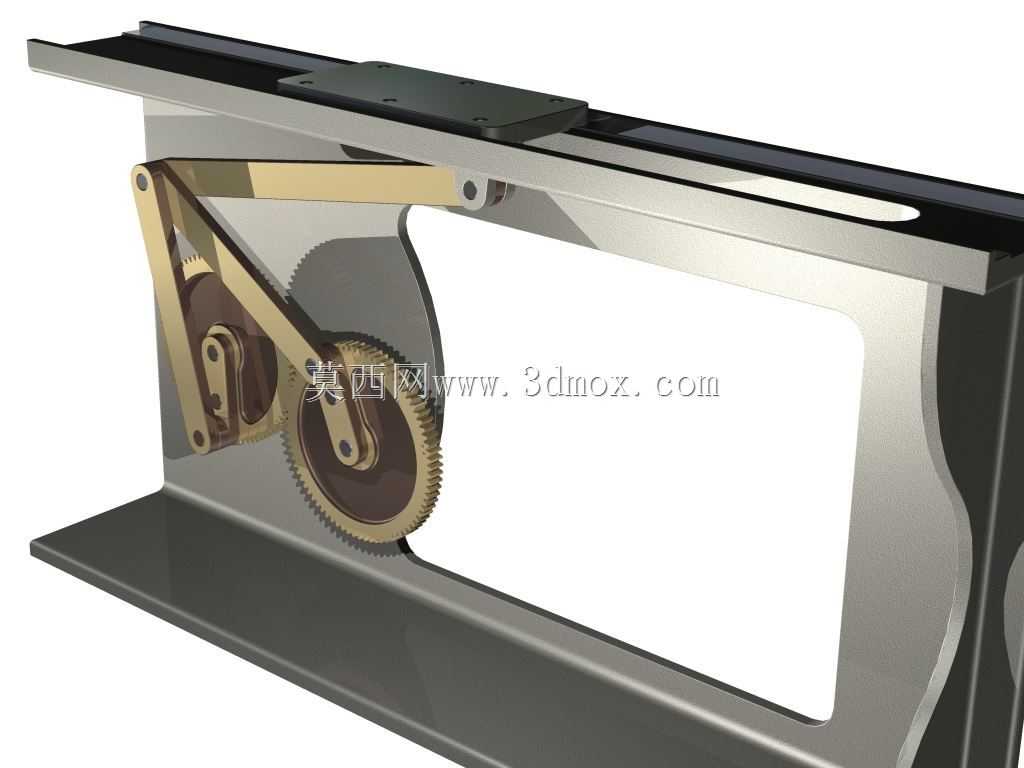

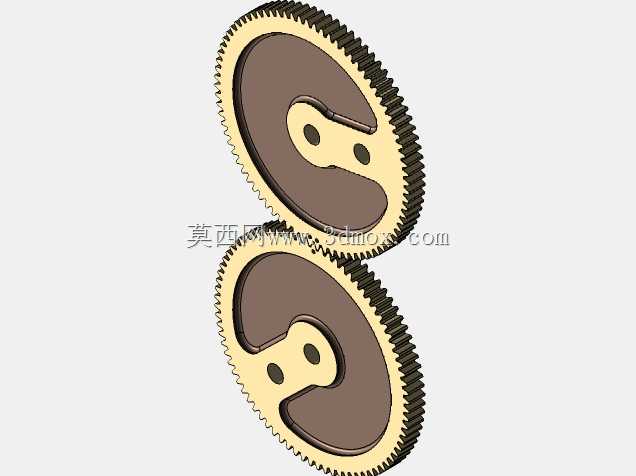

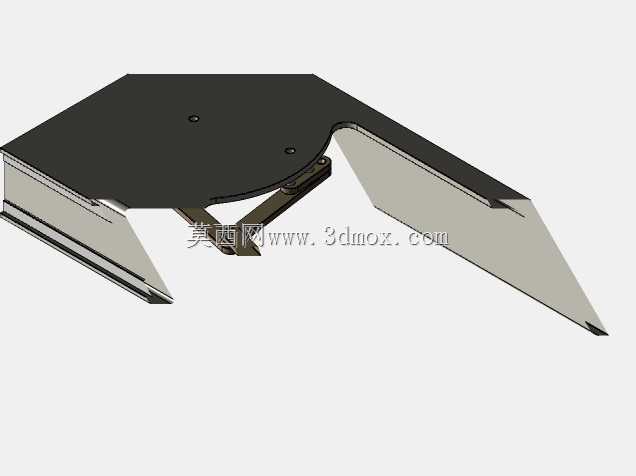

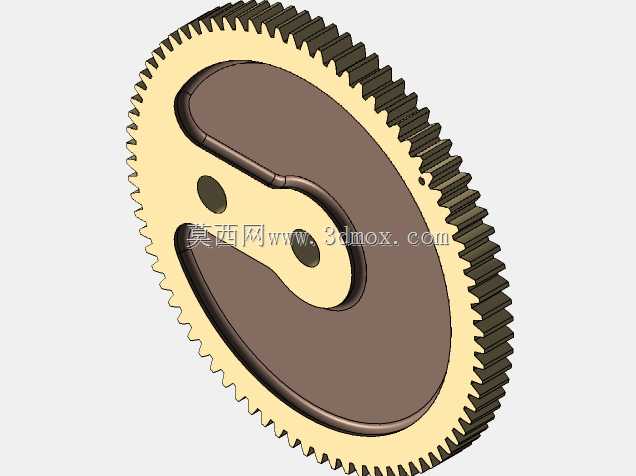

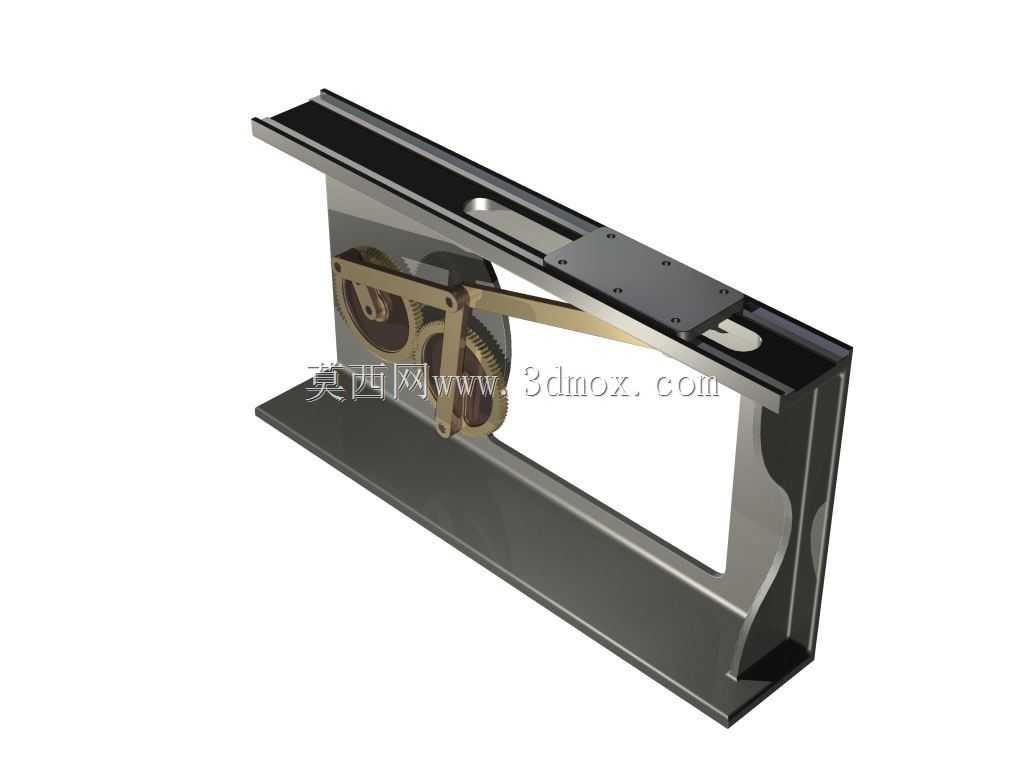

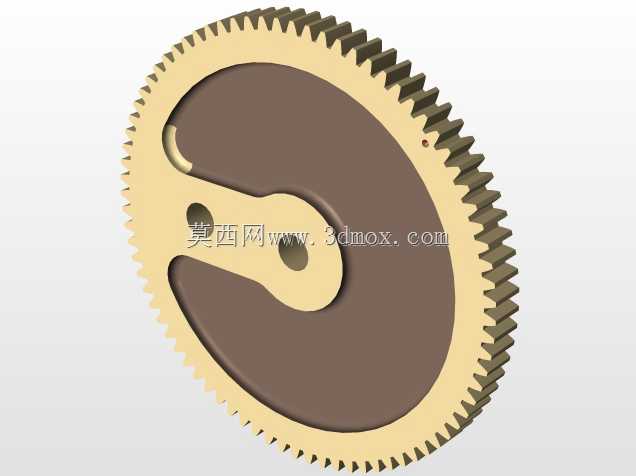

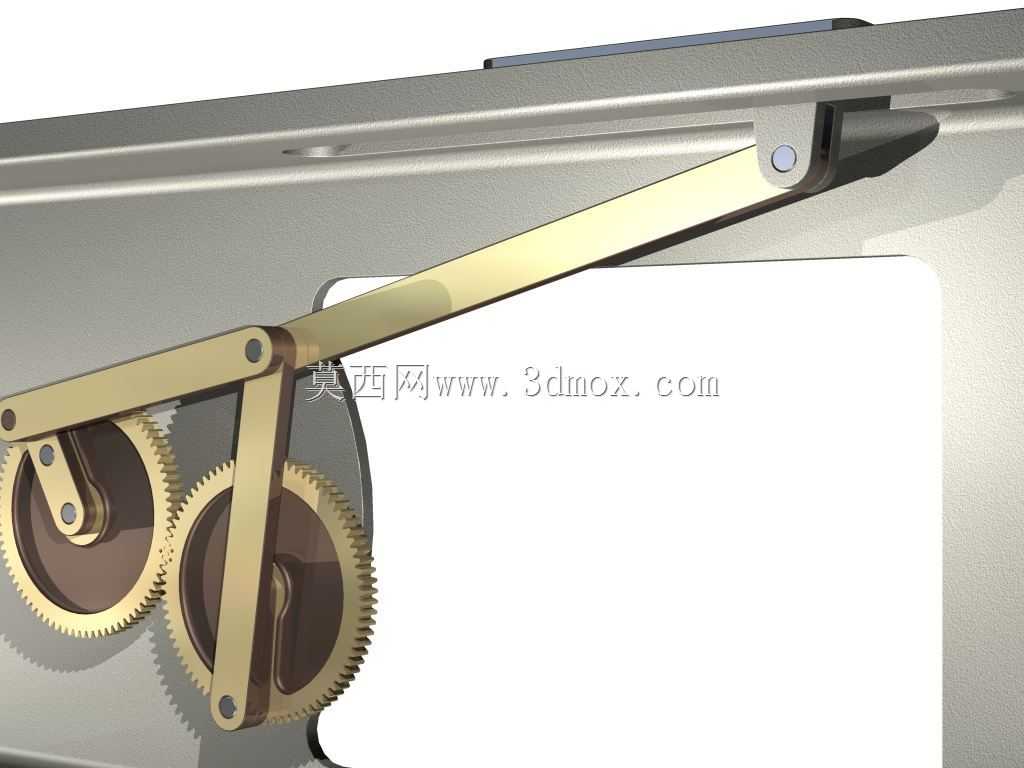

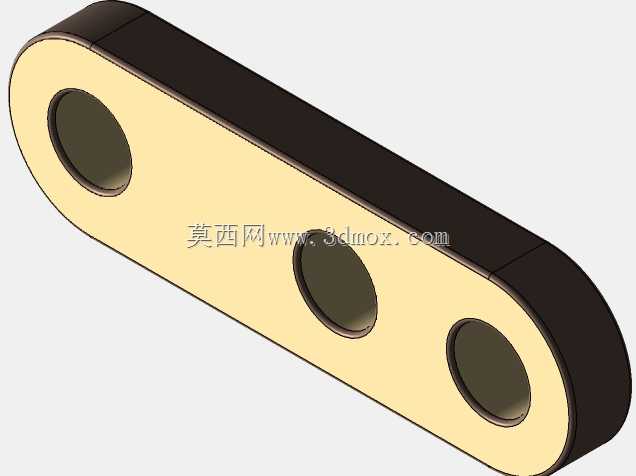

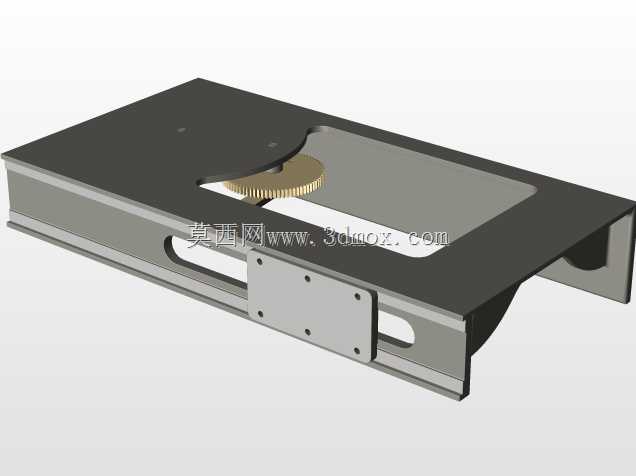

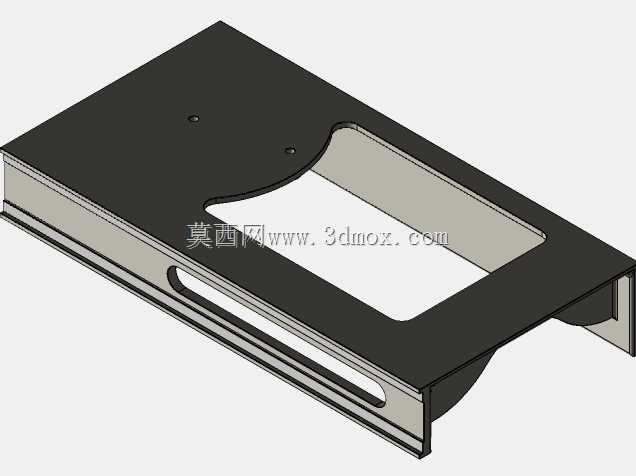

该齿轮滑块机构是典型的旋转-直线运动转换传动组件，核心应用场景覆盖轻工包装设备的物料推送工位、小型自动化生产线的工件移位单元、精密检测设备的探针往复驱动模块，以及教学实训平台的机械原理演示场景，能够在紧凑安装空间内实现稳定的匀速直线往复输出，适配低负载、高频率往复动作的工况需求。整套机构以多组啮合圆柱齿轮作为动力输入与传动核心，通过铰接式连杆组件将齿轮的定轴旋转运动，转化为末端滑块的定向直线移动，设计过程中重点优化了齿轮啮合的重合度参数，搭配连杆铰接点的位置排布，让滑块在行程末端的运动速度保持均匀平缓，有效避免传统曲柄滑块机构在行程端点易出现的刚性冲击问题，大幅降低往复动作过程中的振动与噪音。从结构布局来看，整套机构采用扁平化层叠排布设计，齿轮组与连杆组件处于同一安装平面，安装边界可根据配套设备的内部空间灵活调整，齿轮中心距、连杆长度、滑块行程三者形成参数化关联，设计阶段可通过调整铰接点位置快速适配不同的行程需求，无需重新设计齿轮啮合参数，大幅缩短配套设备的传动结构开发周期。机构的动力输入端可直接对接常规旋转动力输出轴，末端滑块预留标准化的工件安装接口，可直接固定推料拨杆、检测探针、裁切刀头等执行部件，无需额外加装运动转换附件。在功能特性层面，齿轮传动本身具备精准的传动比特性，能够保证滑块的往复运动位置精度控制在极小误差范围内，配合连杆的刚性传力结构，整套机构可承受稳定的轴向推拉力，不会出现传动打滑、位置偏移的问题，适配长时间连续运行的自动化生产工况。设计过程中充分考虑了运动部件的干涉问题，齿轮齿顶圆与连杆摆动范围、滑块移动行程之间预留了足够的安全间隙，同时铰接位置预留了润滑介质存储空间，能够降低长期运行的磨损速率，延长机构整体使用寿命。整套机构的结构紧凑，零部件通用性强，大部分组件可采用常规机械加工工艺制作，无需特殊定制加工设备，既可以作为独立传动模块集成到各类专用设备中，也可以作为基础传动单元用于非标自动化设备的快速搭建，帮助工程师快速实现旋转动力到直线往复动作的稳定转换，减少传动结构的重复设计工作量。
