旋转转振荡转换联动机械机构

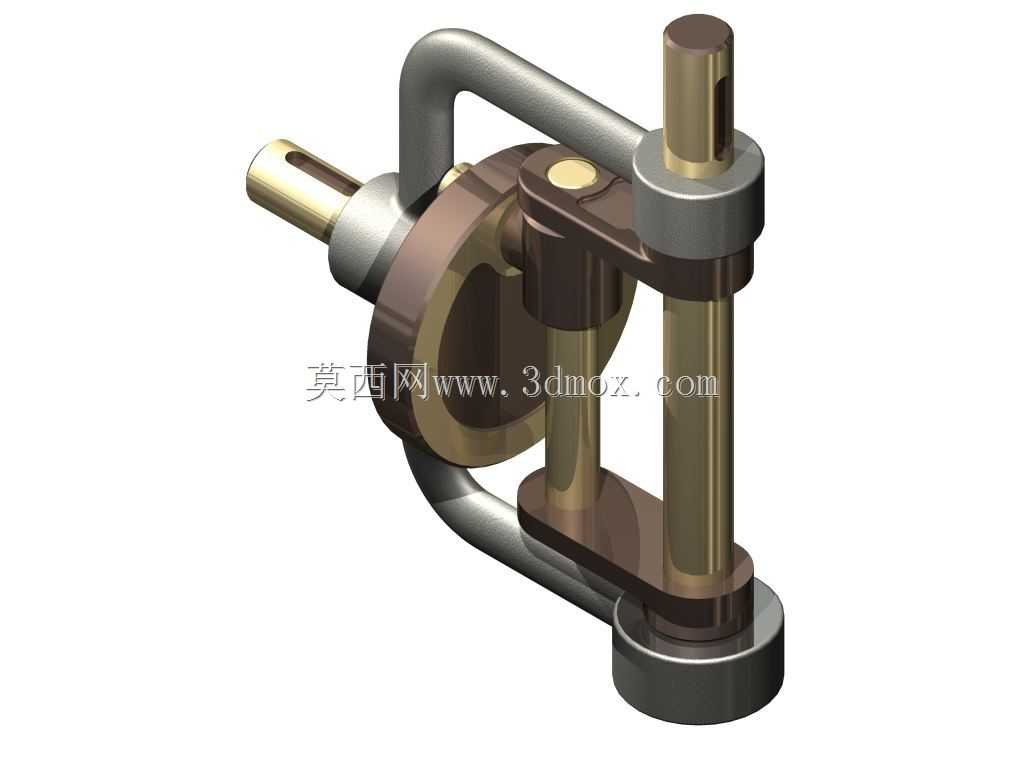

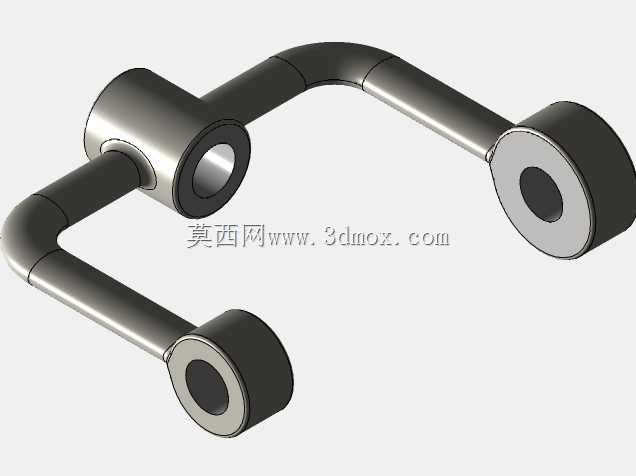

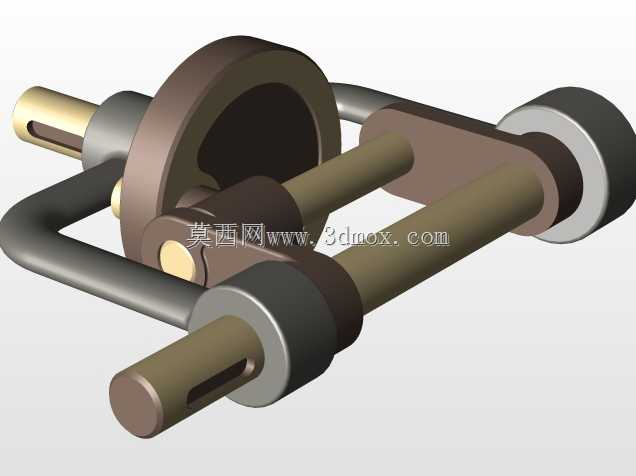

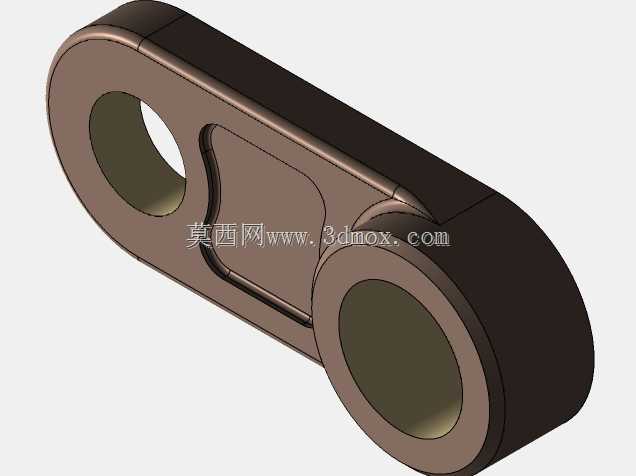

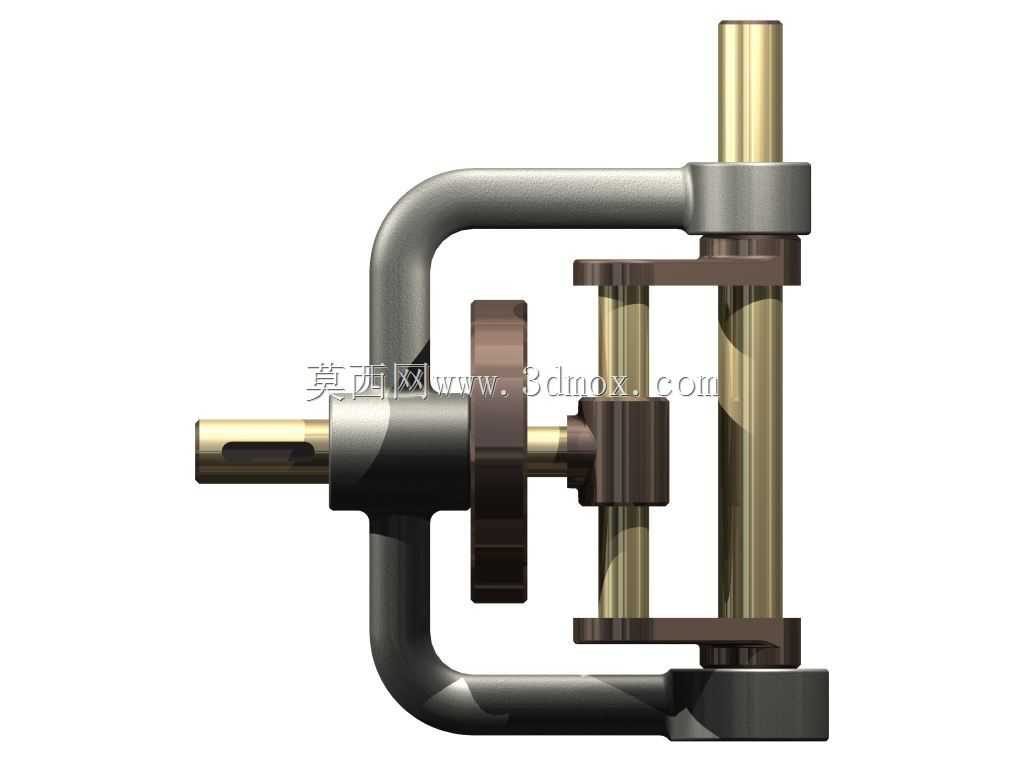

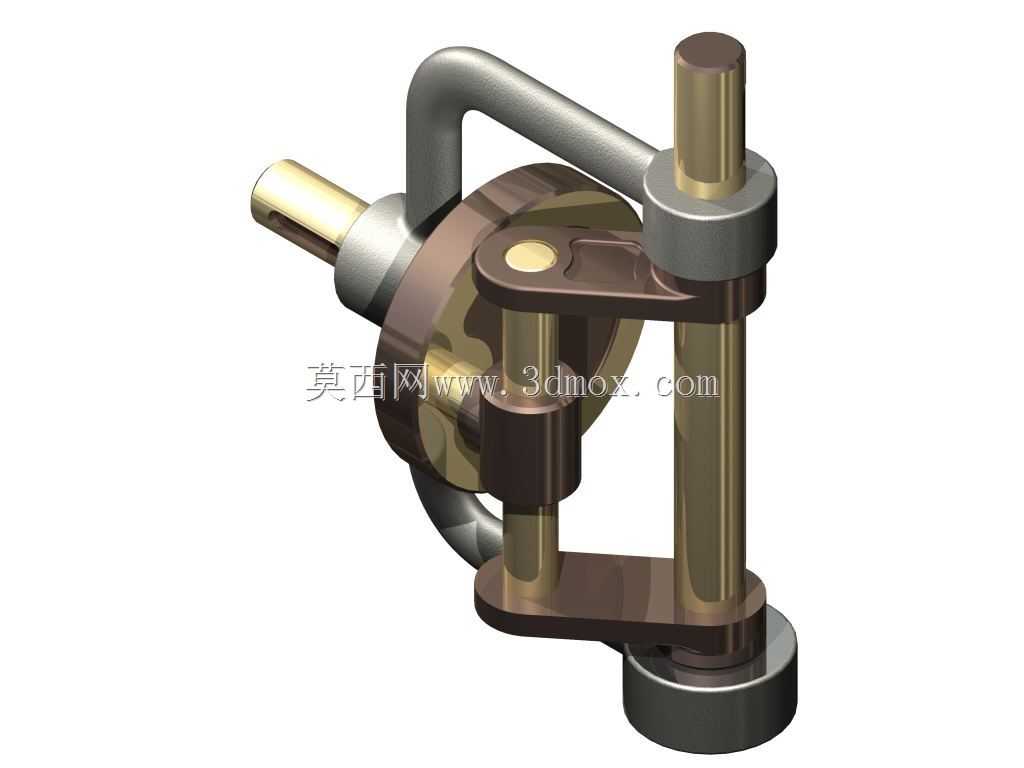

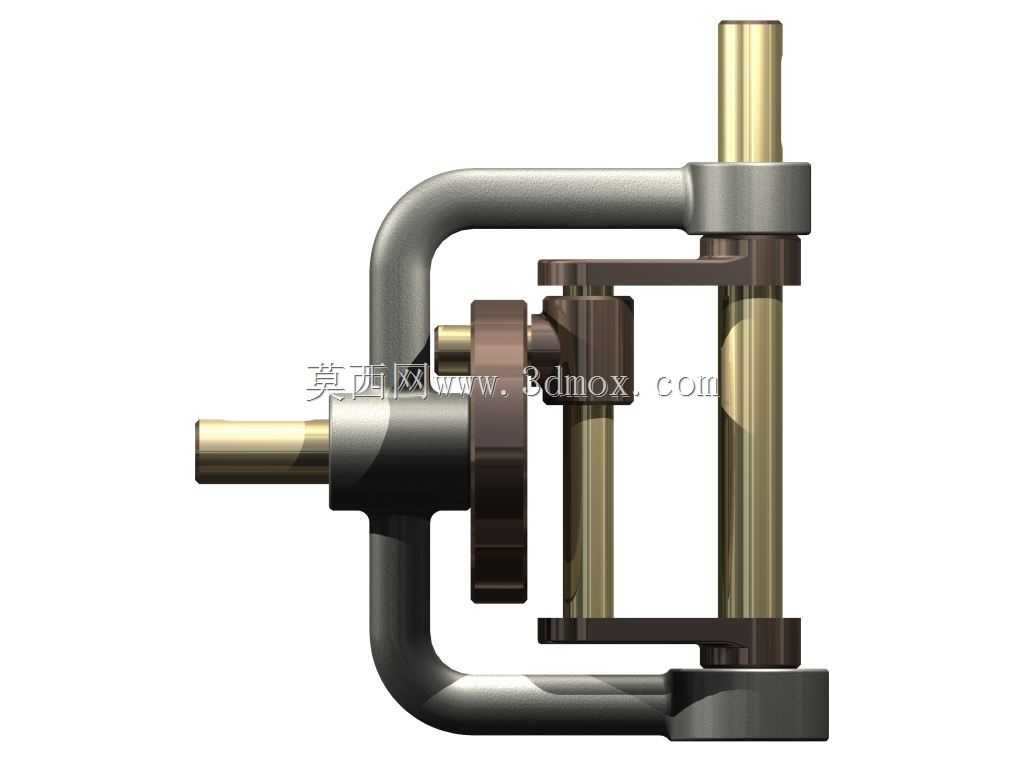

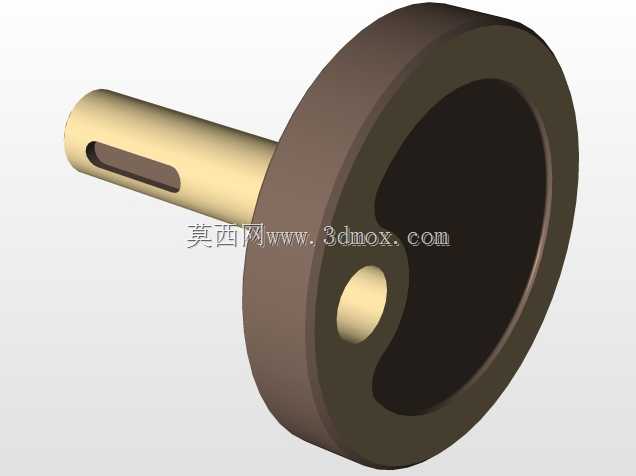

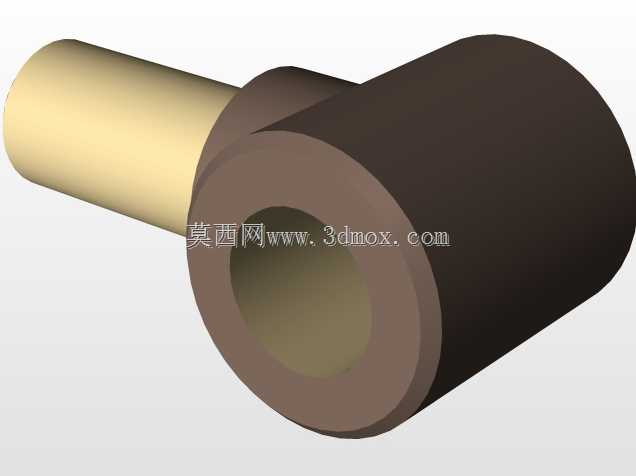

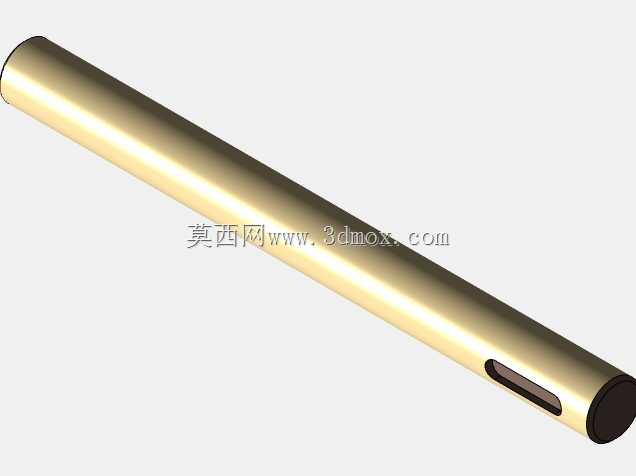

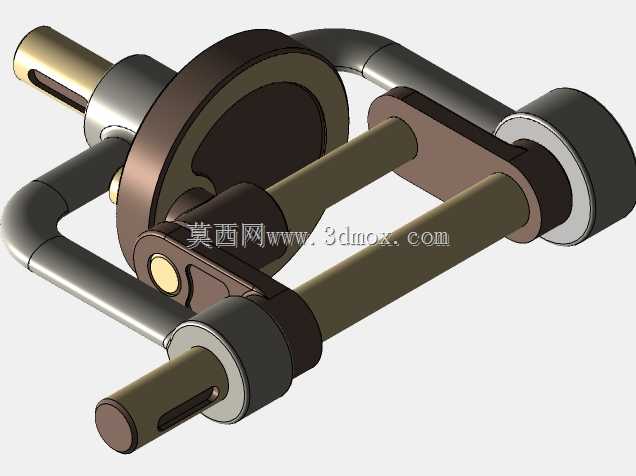

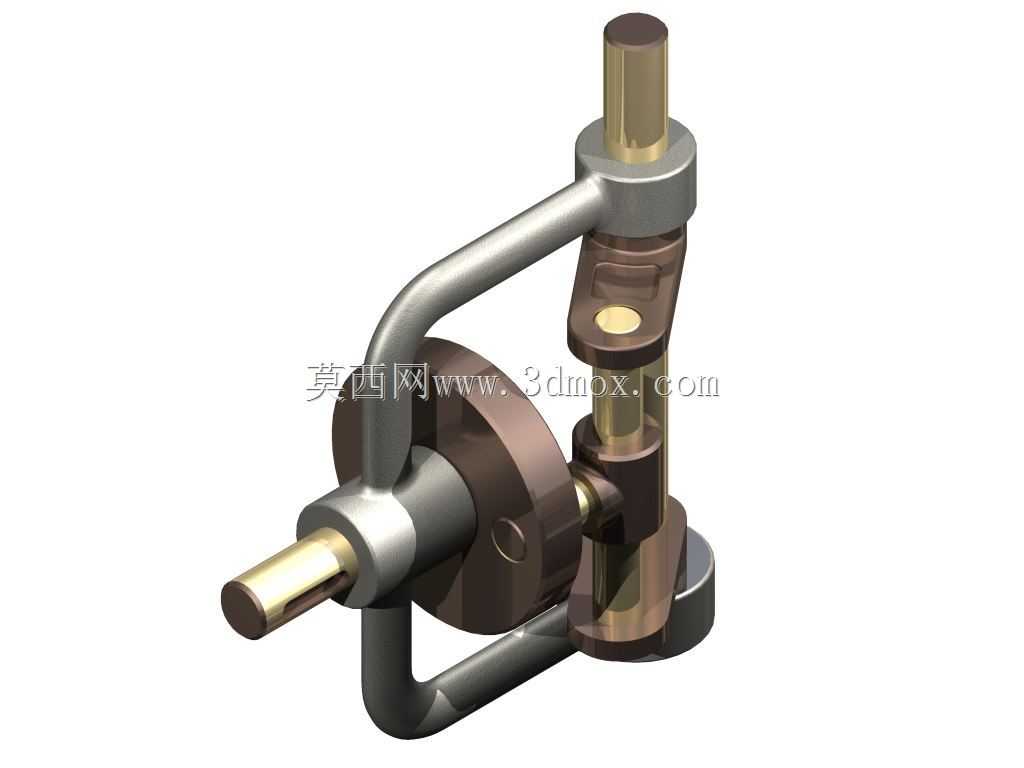

该机械机构核心功能为实现连续旋转运动到指定轴段往复振荡运动的稳定转换，可广泛适配轻工自动化生产线、小型物料筛分设备、精密进给工位、实验室振荡混匀装置等需要将匀速旋转输入转化为可控角度往复摆动输出的场景，能够替代传统的凸轮摆杆结构，在紧凑安装空间内完成稳定的运动形式转换，降低传动链路的零件冗余度。从实际用途来看，这类机构可直接对接常规旋转动力输出端，无需额外配置复杂的电控往复驱动单元，仅通过纯机械结构的联动约束，就能将输入轴的整周连续旋转，转化为输出侧立轴的定角度往复振荡动作，输出振荡的摆角范围由机构内部的联动臂尺寸、铰接点位置决定，可根据实际工位的行程需求调整对应连杆的长度参数，适配不同摆幅的作业要求。从功能特性来看，该机构采用框架式联动约束结构，输入轴与输出轴呈垂直交错布局，通过环形回转架配合铰接摆臂传递动力，传动过程中无额外的平移滑移副，所有运动副均为转动铰接，运行过程中摩擦损耗更低，传动间隙可控，长期运行下的运动精度保持性优于带滑移结构的同类转换机构，同时整体结构无外露的滑移导轨，在多尘、有少量纤维碎屑的生产场景中也能稳定运行，不易出现卡滞问题。从设计思路来看，该机构摒弃了传统旋转转摆动结构中常用的盘形凸轮驱动形式，采用双铰接联动的空间连杆布局，将输入轴的旋转运动通过环形架的周转带动摆臂做周期性的角度偏转，进而驱动竖直输出轴完成往复振荡，整套结构的受力点均匀分布在各铰接转轴处，避免了凸轮结构中接触应力集中的问题，同时各铰接位置均可配置标准滚动轴承降低转动阻力，无需额外设计复杂的凸轮轮廓加工工序，零件加工难度更低，装配调试流程更简便。从外形尺寸与安装边界来看，该机构整体为立式紧凑布局，主体轮廓呈近似矩形的框架结构，输入轴从侧方水平伸出用于对接动力源，输出轴沿竖直方向布置可直接连接作业执行端，安装时仅需固定底部基座与侧方支架即可完成定位，整体占用的安装空间远小于同行程的凸轮摆杆机构，横向与纵向的安装预留间隙仅需满足摆臂的回转范围即可，无需额外预留凸轮的避让空间，能够轻松嵌入小型自动化设备的内部安装位，适配紧凑型设备的设计需求。
