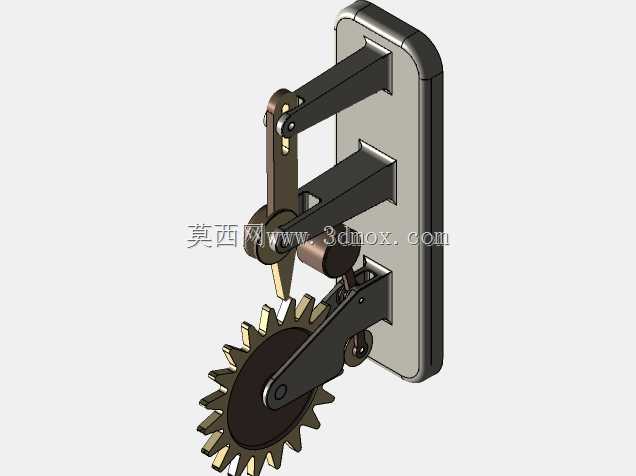

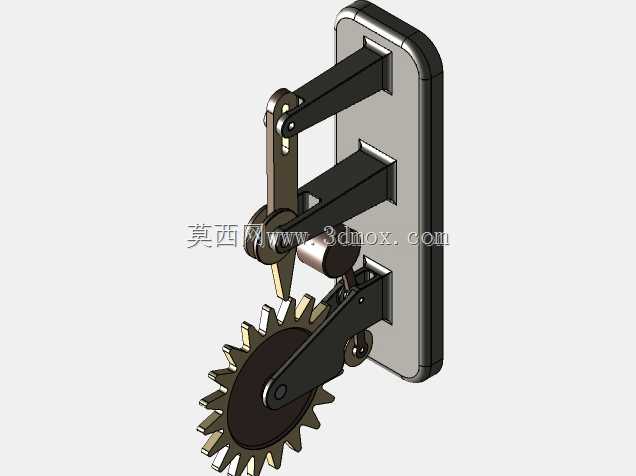

曲柄驱动棘轮式单齿间歇进给机构

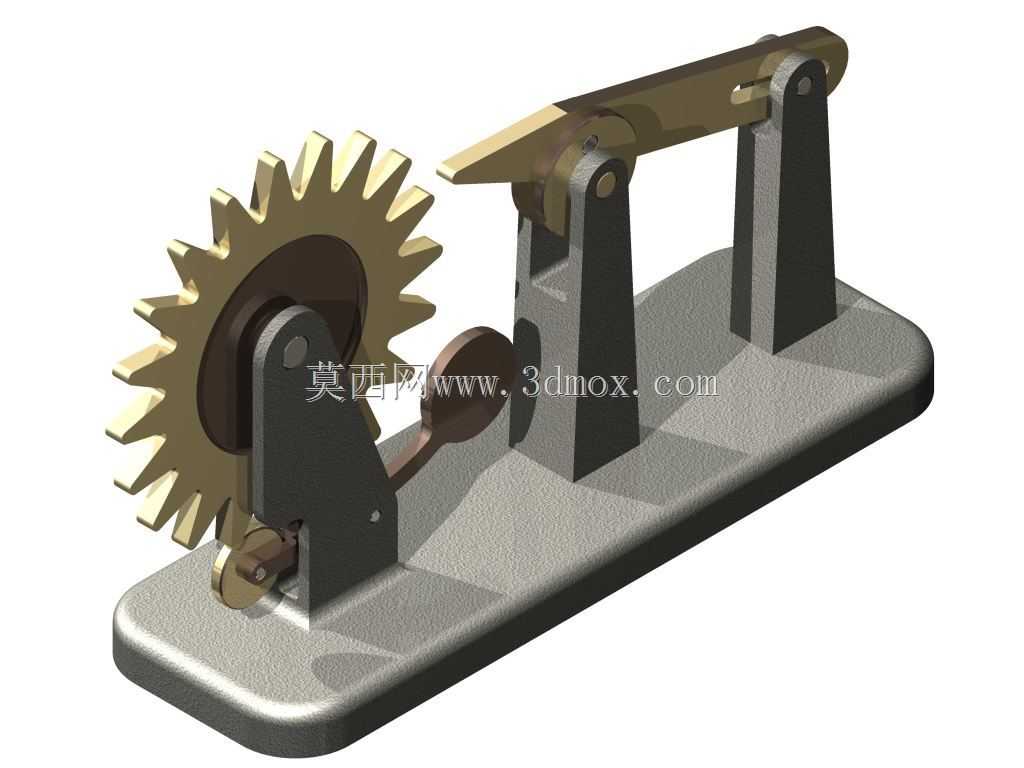

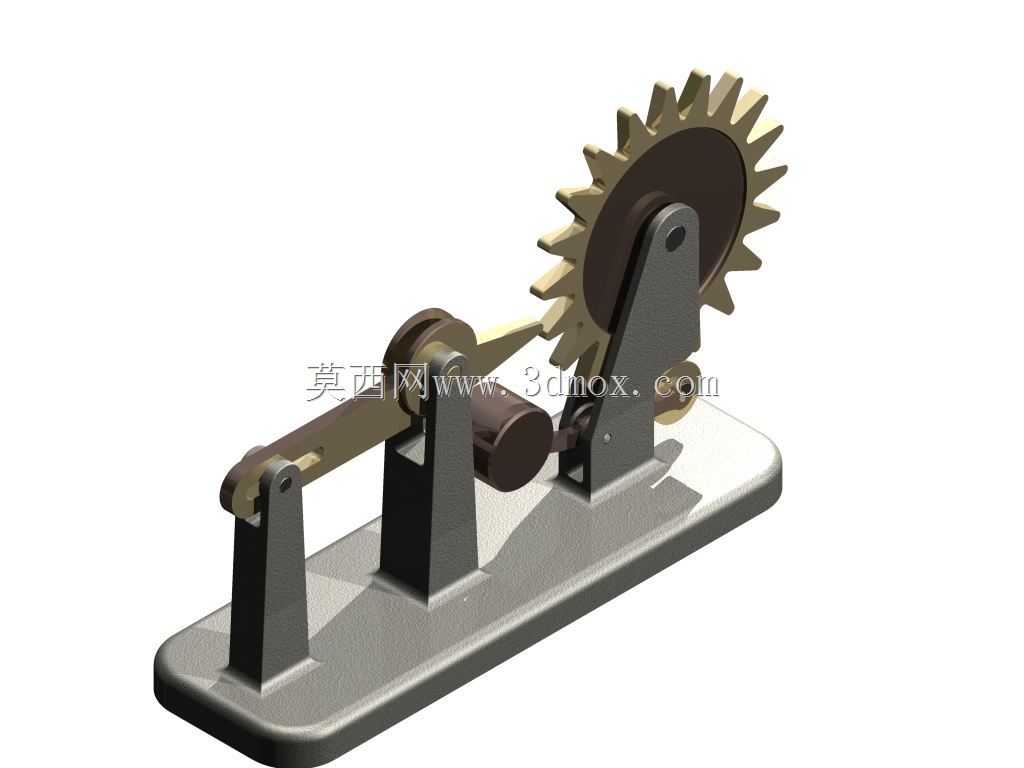

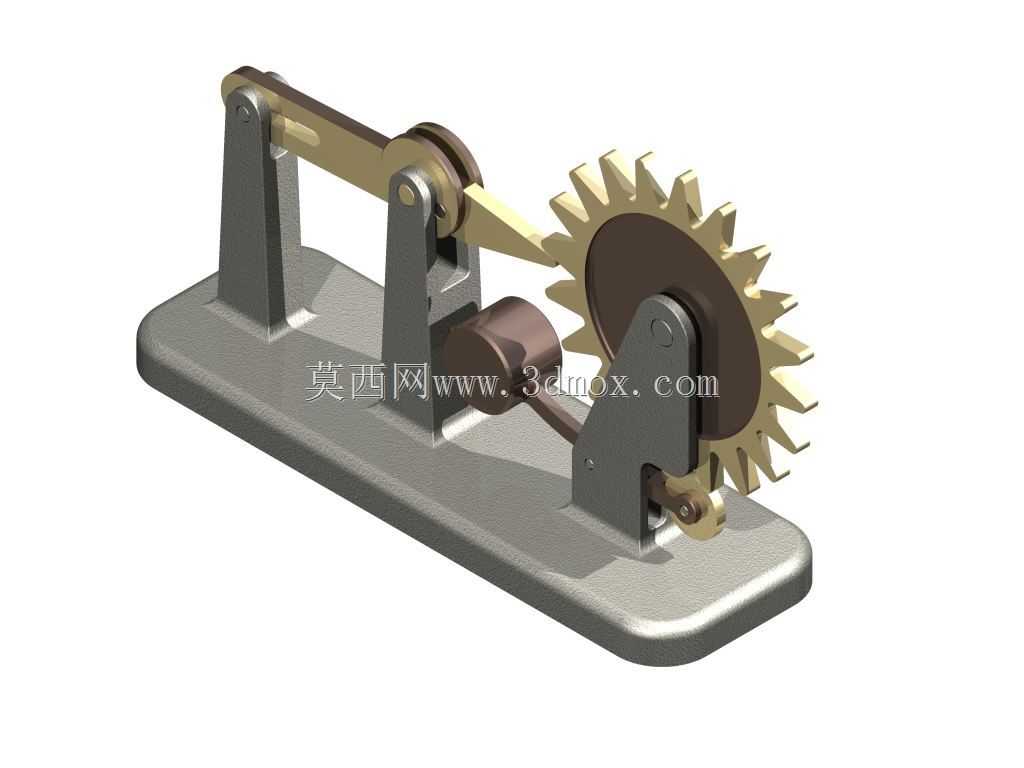

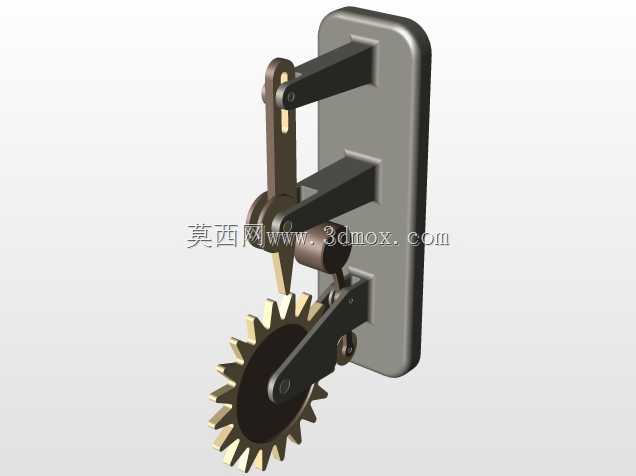

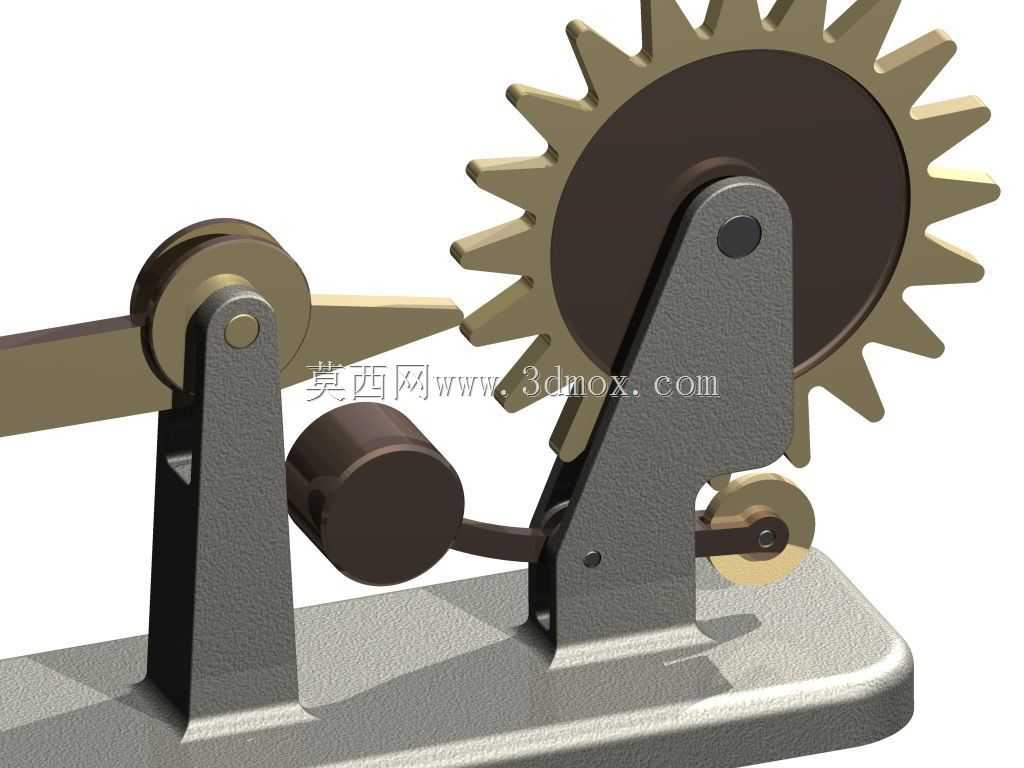

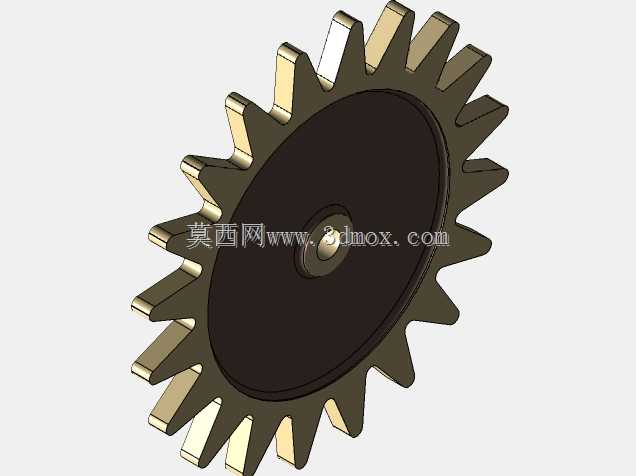

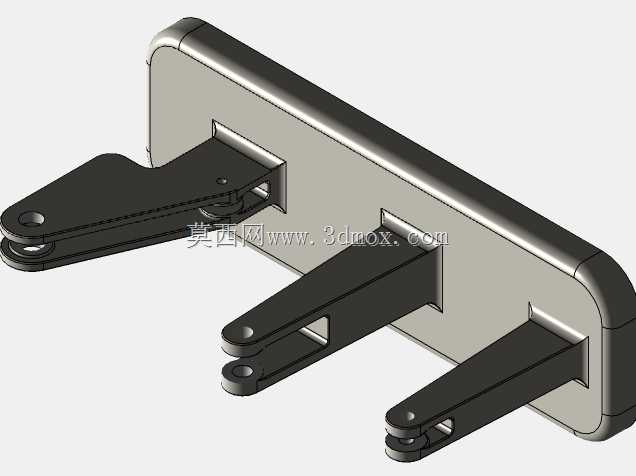

该间歇进给机构是典型的机械式定距间歇输送核心组件，主要应用于轻工包装、小型零件冲压送料、文具装配生产线、标签模切等需要精准单步定长进给的作业场景，可在连续回转动力输入的前提下，实现输出端每次仅转过一个齿距的精准间歇动作，完美匹配步进式加工工位的节拍要求，避免连续运转带来的工位对位偏差问题。整套机构采用立式双支架支撑结构，底部为平整的安装基座，基座预留了四个对称布置的安装孔位，可直接通过螺栓固定在设备台面板上，整体安装边界控制在紧凑型桌面设备适配范围内，不需要额外预留过大的安装空间，适配多数中小型自动化设备的内部布局要求。机构核心功能逻辑是将曲柄端输入的连续旋转运动，通过棘爪与棘轮的配合转换为齿盘的单向间歇回转，每次动作仅驱动棘轮转过一个轮齿的角度，同时配套设置了配重式滚轮止逆组件，在齿盘完成单步进给的停歇阶段，滚轮在配重拉力作用下紧紧抵靠在棘轮齿槽位置，完全锁止齿盘的反向回转趋势，抵消分度停歇阶段的惯性窜动，保证工位停留期间的位置精度稳定。设计过程中重点优化了曲柄连杆的传动角度，将曲柄回转中心与棘爪铰接点的相对位置做了反复调校，确保棘爪每次推送都能完全卡入棘轮齿根位置，不会出现滑齿、跳齿的问题，同时配重块的重量经过匹配计算，既可以保证止逆阶段的锁止力足够，又不会在棘爪推送阶段产生过大的摩擦阻力，降低动力输入端的负载损耗。机构的外露传动部分做了圆角过渡处理，支架与基座的连接位置采用沉头螺栓固定，没有突出的尖锐结构，日常运维时不会剐蹭操作人员，同时整体结构没有复杂的异形曲面，所有零部件都可以通过常规的铣削、线切割工艺加工完成，加工成本可控，后期维护时仅需要定期在铰接转轴位置加注润滑脂即可，不需要复杂的调校作业，适配中小加工厂的自主加工装配能力。在实际产线应用中，该机构可以直接对接普通减速电机的输出轴，不需要搭配复杂的伺服控制系统即可实现稳定的间歇进给动作，相比电控式步进送料方案，纯机械结构的抗干扰能力更强，在多粉尘、有轻微油污的车间环境下也能长期稳定运行，不会出现电控信号丢步的问题，进给步距精度完全由棘轮的齿距加工精度保证，一致性表现优异。
