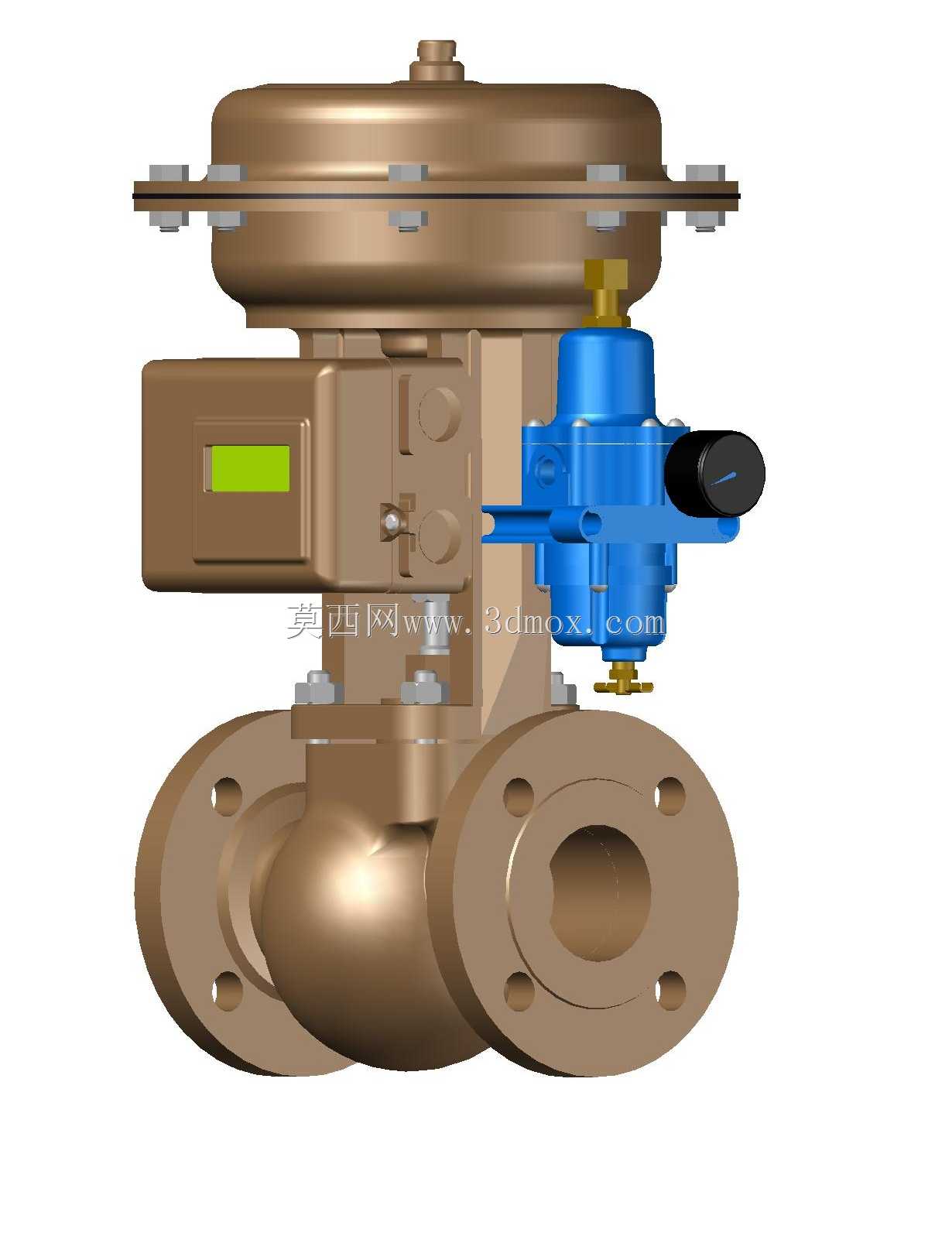

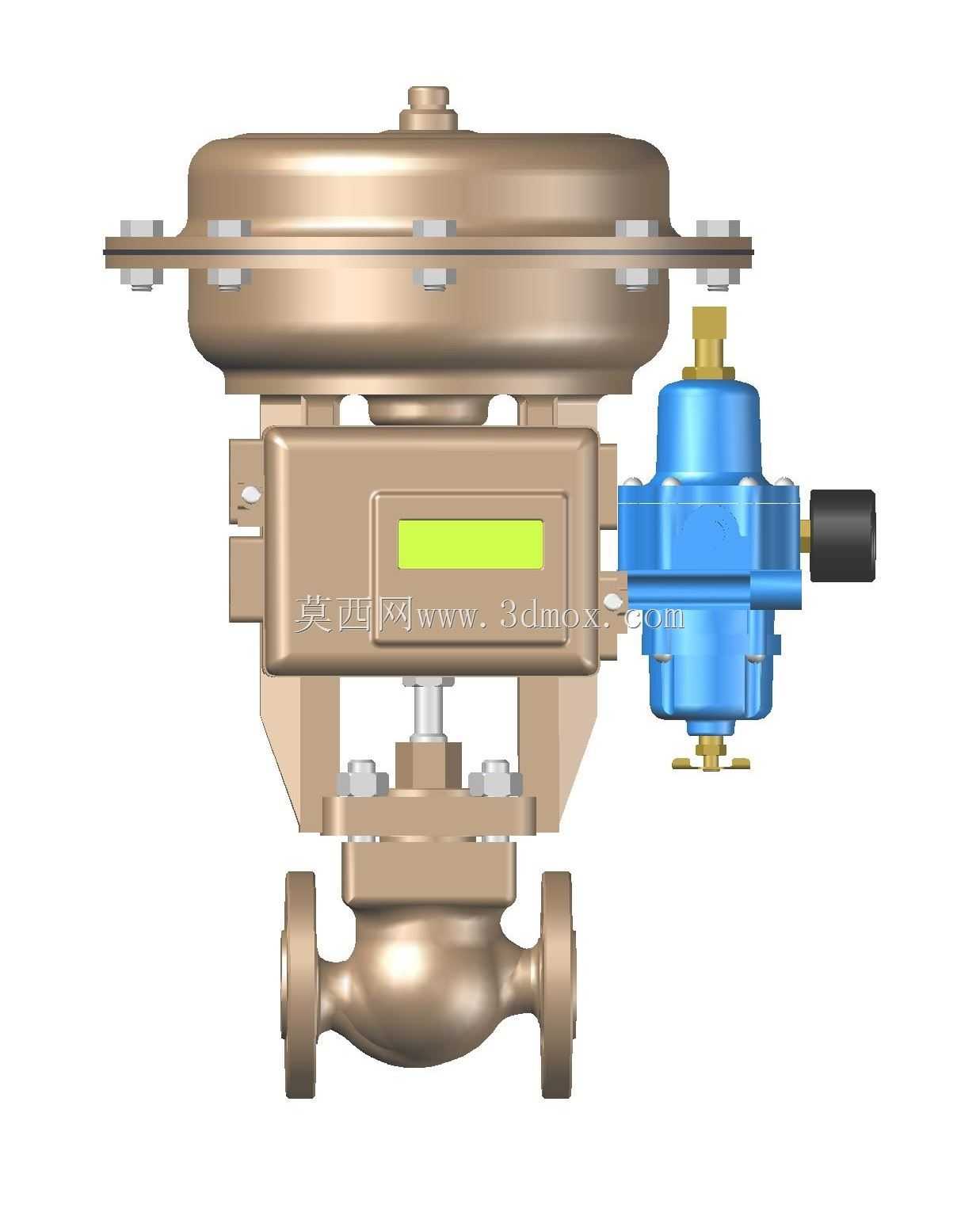

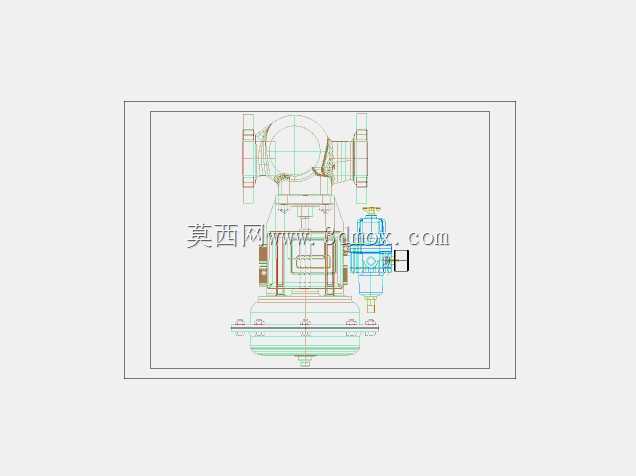

艾默生DN50气动调节阀配定位器结构

该款DN50规格的气动调节阀门搭配阀门定位器，主要应用在食用油加工、精细化工、食品饮料等行业的流体输送管路上，承担管路内介质流量、压力、液位参数的精准调节任务，可在连续生产的工艺管线中实现稳定的工况参数控制，适配洁净度要求较高的食用级流体输送场景，也可兼容常规工业流体的调节需求。设备整体采用上部薄膜式气动执行机构搭配下部直通单座阀体的组合结构，侧装的阀门定位器可接收控制信号，精准调整执行机构的推杆行程，抵消阀杆摩擦、介质压差波动带来的调节偏差，让阀门开度与控制信号保持精准对应，实现对管路介质参数的闭环控制。设计过程中优先考虑了调节精度与运行稳定性的平衡，上部薄膜执行机构采用多螺栓紧固的膜头密封结构，保证气室的密封性能，可稳定输出足够的推力克服介质压差与阀杆运动阻力；阀体部分采用流线型的流道设计，减少介质在阀腔内的流阻，降低介质冲刷带来的阀体损耗，适配DN50通径的管路连接需求，法兰连接的结构可直接匹配同规格的工业管路法兰，安装时无需额外定制转接构件。侧装的定位器采用模块化的结构设计，与执行机构的反馈杆直接连接，可实时采集阀杆的实际行程，对比输入控制信号后输出对应的气压信号调整膜头进气压力，快速修正阀门开度偏差，即使在介质压力出现波动的工况下，也能保证阀门开度稳定在设定值，避免工艺参数出现大幅偏移。外形结构上，执行机构膜头直径大于阀体通径，整体重心沿阀体竖直中心线分布，安装时需预留足够的竖直安装空间，同时侧方定位器需预留接线、调试的操作空间，阀体两端法兰的连接尺寸符合通用工业管路标准，安装边界可适配常规工业管廊、车间工艺管线的布置要求，阀杆部位采用密封填料结构，避免介质外漏，满足食品加工场景的卫生密封要求。
