锅炉给水调节与止回组合式工业阀

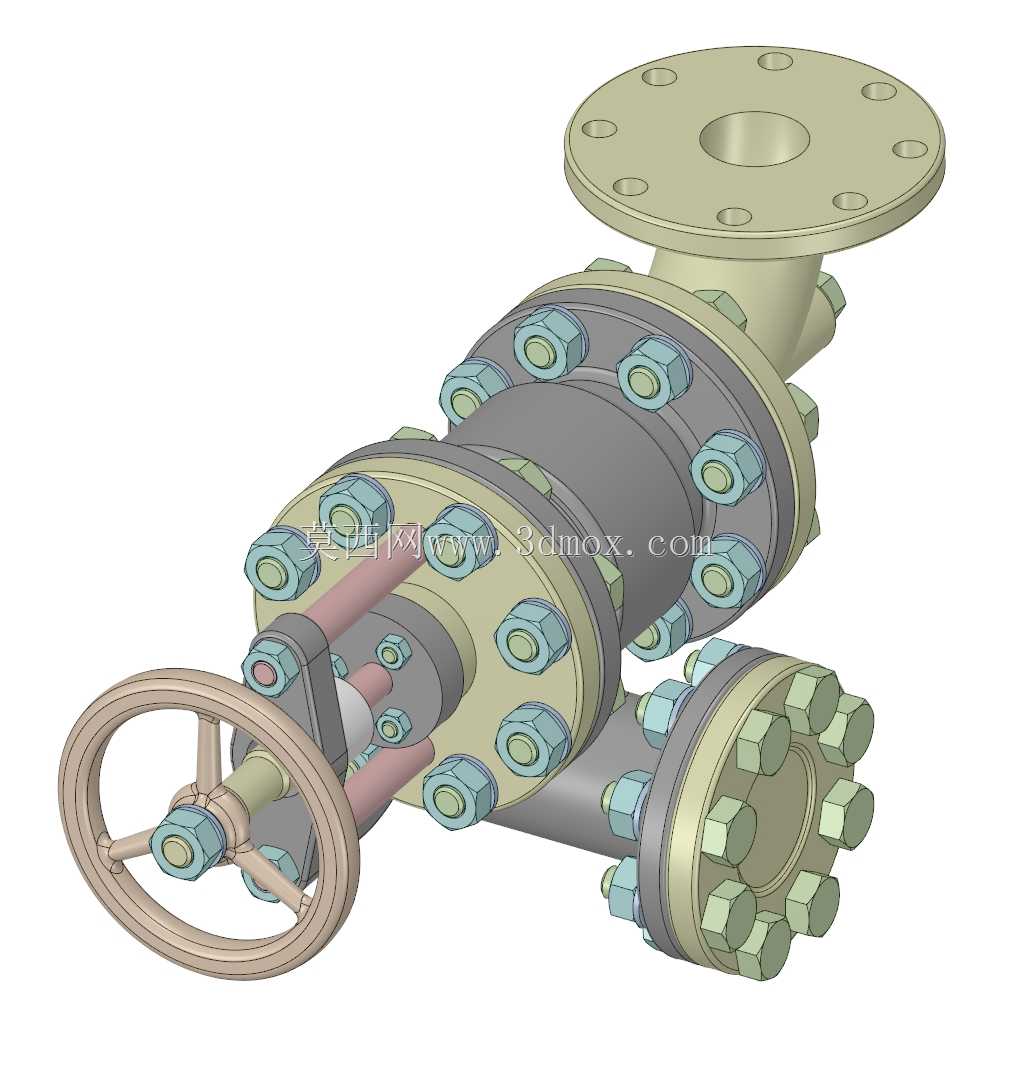

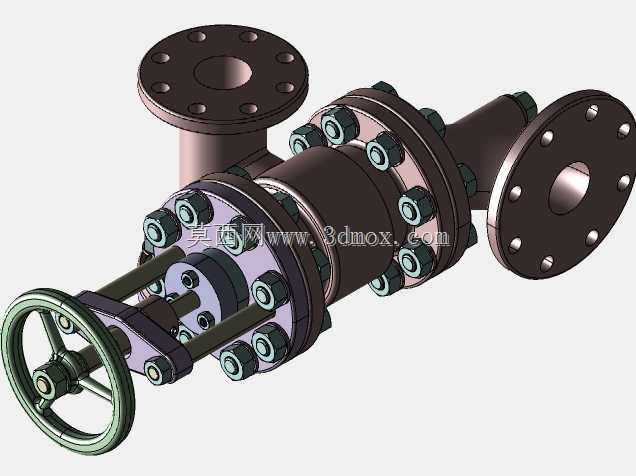

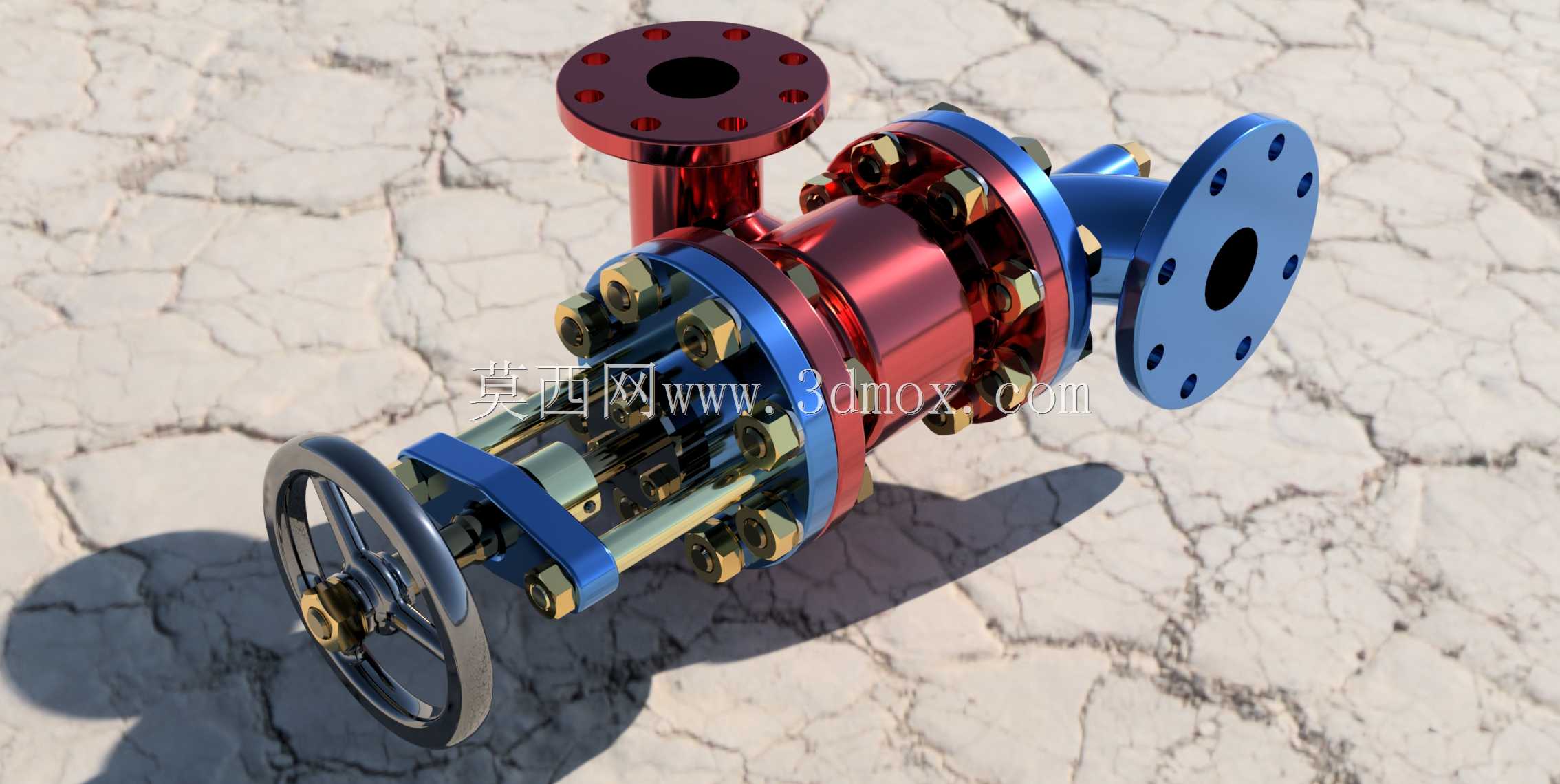

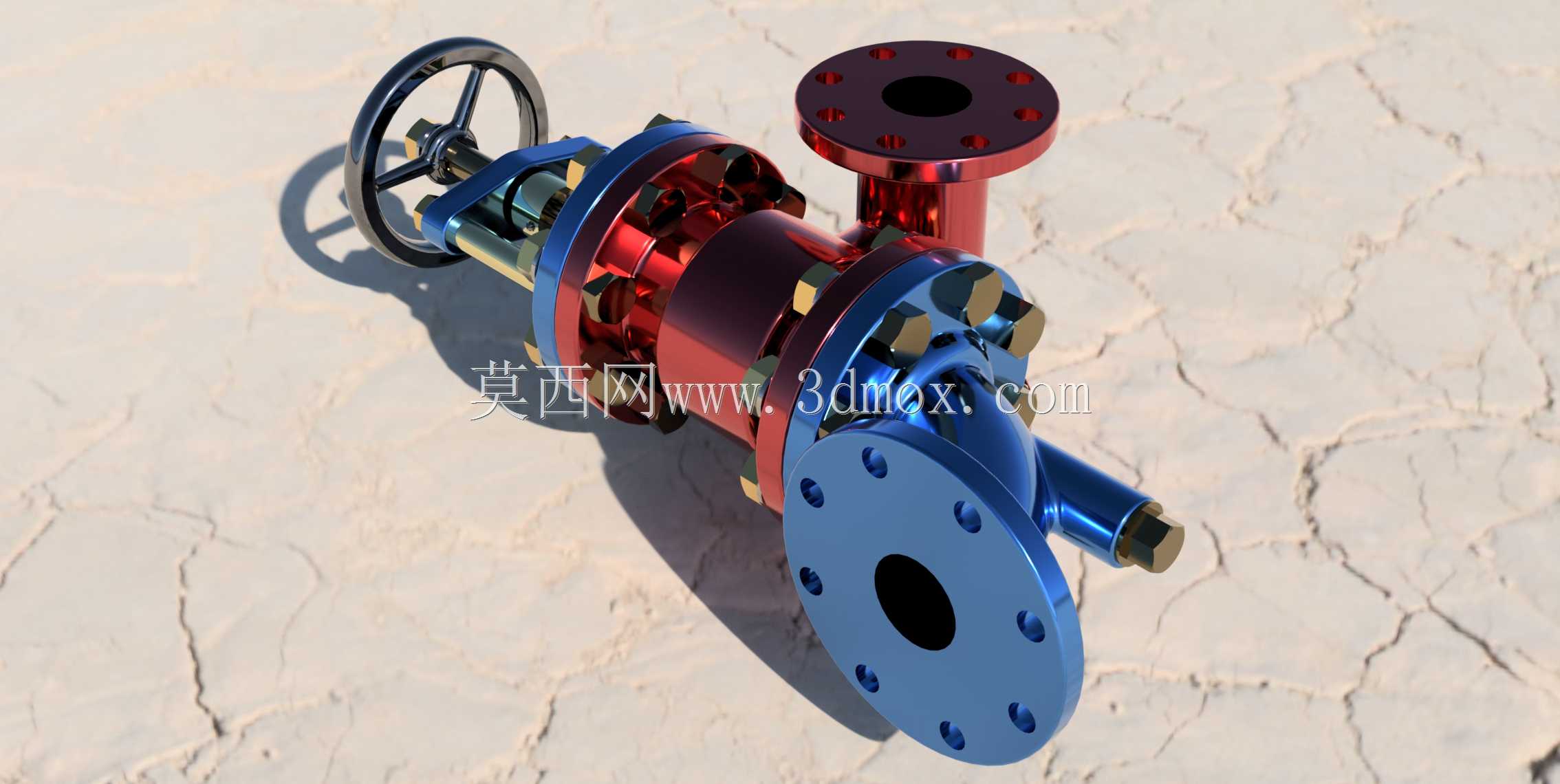

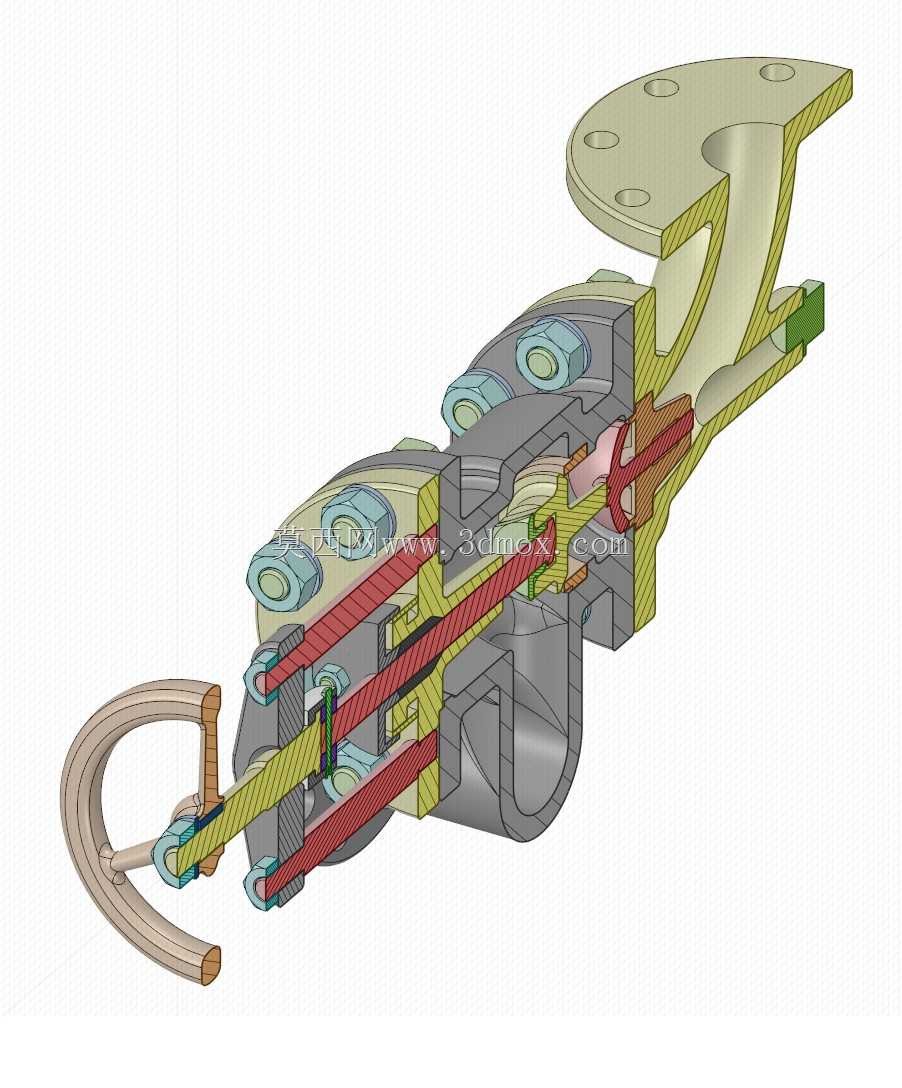

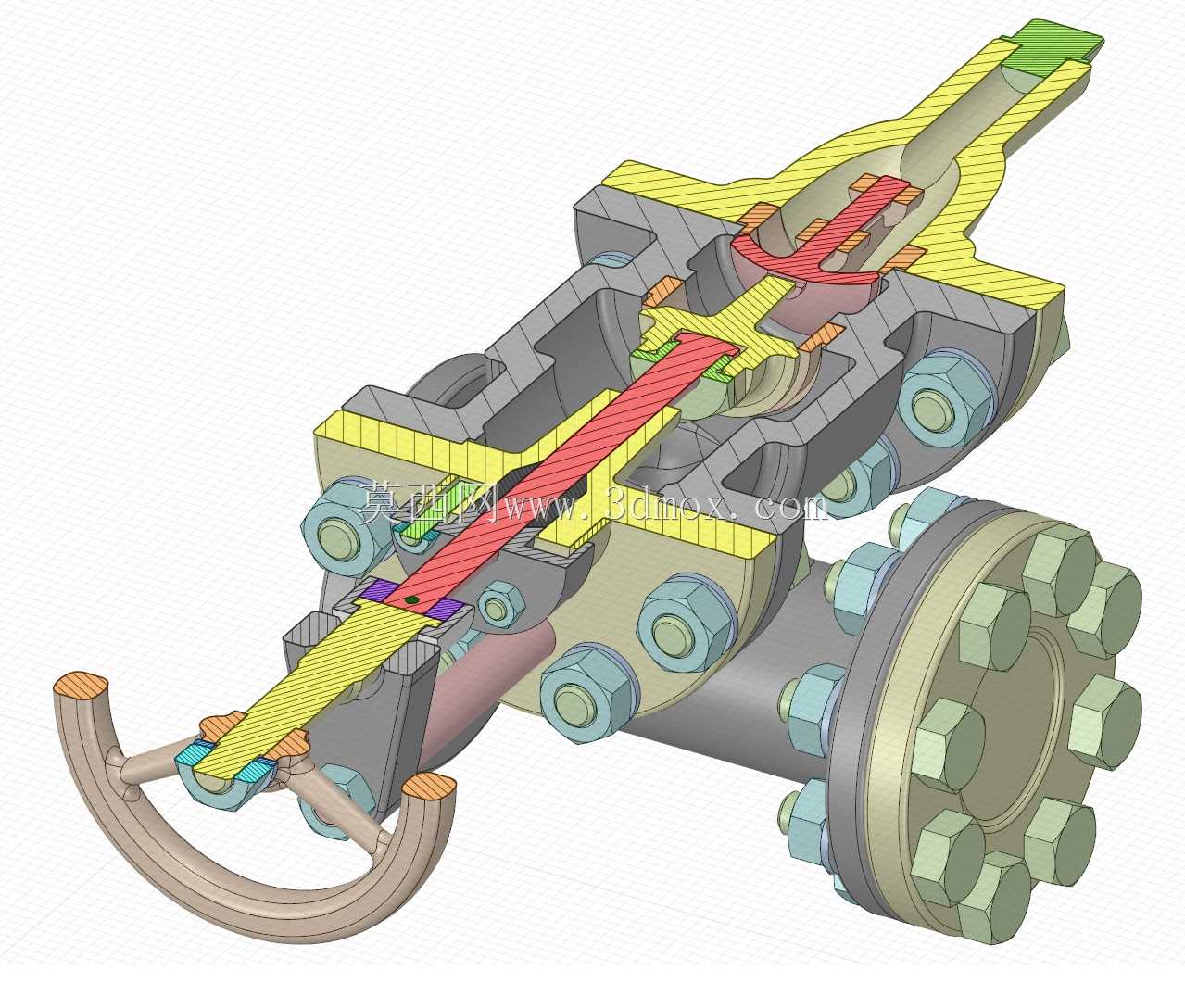

这款组合式工业阀主要应用于工业锅炉的给水系统管路中，承担着给水流量调节与管路介质止回的双重核心作用，是保障锅炉供水稳定、避免介质倒流引发设备故障的关键管路部件。在实际工业生产场景中，锅炉运行需要持续稳定地输入符合压力、流量要求的给水，一旦给水流量失配，极易引发锅炉水位异常，轻则影响供汽稳定性，重则造成干烧、满水等安全事故；而当给水泵意外停机或者管路压力波动时，若没有止回结构阻隔，锅炉内的高温高压水会反向倒流入给水管路，冲击给水泵叶轮、破坏管路密封，甚至引发管路水锤造成设备破损，这款组合阀正是针对这两类核心需求做的一体化结构设计。从功能特性来看，该阀将调节结构与止回结构集成在同一阀体内，相比分开安装调节阀与止回阀的方案，大幅减少了管路连接节点，降低了法兰密封泄漏的风险，同时缩短了安装所需的管路长度，节省锅炉房内的管路布置空间。手轮驱动的调节端采用了多螺栓压紧的阀盖密封结构，可通过转动手轮精准调整阀芯开度，匹配锅炉不同运行负荷下的给水流量需求，调节行程线性度好，开度指示清晰，便于运维人员直观判断阀门当前的开启状态；止回端采用旋启式或升降式的内置止回结构，正向给水时介质压力推动阀芯开启，水流顺畅通过，流阻损失控制在较低区间，反向压力出现时阀芯在介质推力与复位结构作用下快速闭合，密封面贴合紧密，可有效阻断介质倒流，闭合响应速度快，能大幅削弱水锤冲击对管路的影响。从设计思路上，这款阀采用了模块化的分体组装结构，阀体分为调节段、止回段两个核心腔室，中间通过法兰加密封垫片的方式连接，各腔室的易损件可单独拆卸更换，无需将整个阀门从管路上完全拆下，降低了后期运维的难度与成本；外部连接全部采用标准法兰接口，法兰的螺栓孔分布、密封面尺寸都匹配工业锅炉给水管路的通用安装标准，可直接替换同通径的老旧同类型阀门，无需额外改动管路结构。外形尺寸方面，该阀的三个接口（进水口、出水口、顶部排气/测压接口）的法兰中心距、阀体总长度、手轮操作空间预留尺寸都经过精准核算，安装时阀体底部距离地面预留足够的操作间隙，手轮的操作高度适配常规锅炉房管路的布置高度，运维人员无需借助登高工具即可完成开度调节操作；安装边界上，阀门周围预留的检修空间可满足螺栓拆装、密封件更换的操作需求，阀体的重量分布均匀，法兰连接后受力均衡，不会因长期管路振动出现连接松动的问题。阀体外部的紧固件采用高强度防腐处理，可适应锅炉房内高温、高湿度的运行环境，长期使用不易出现锈蚀卡死的问题，阀体外表面做了耐高温涂层处理，可耐受管路辐射高温，避免涂层脱落影响设备外观与防护性能。
