金波摆

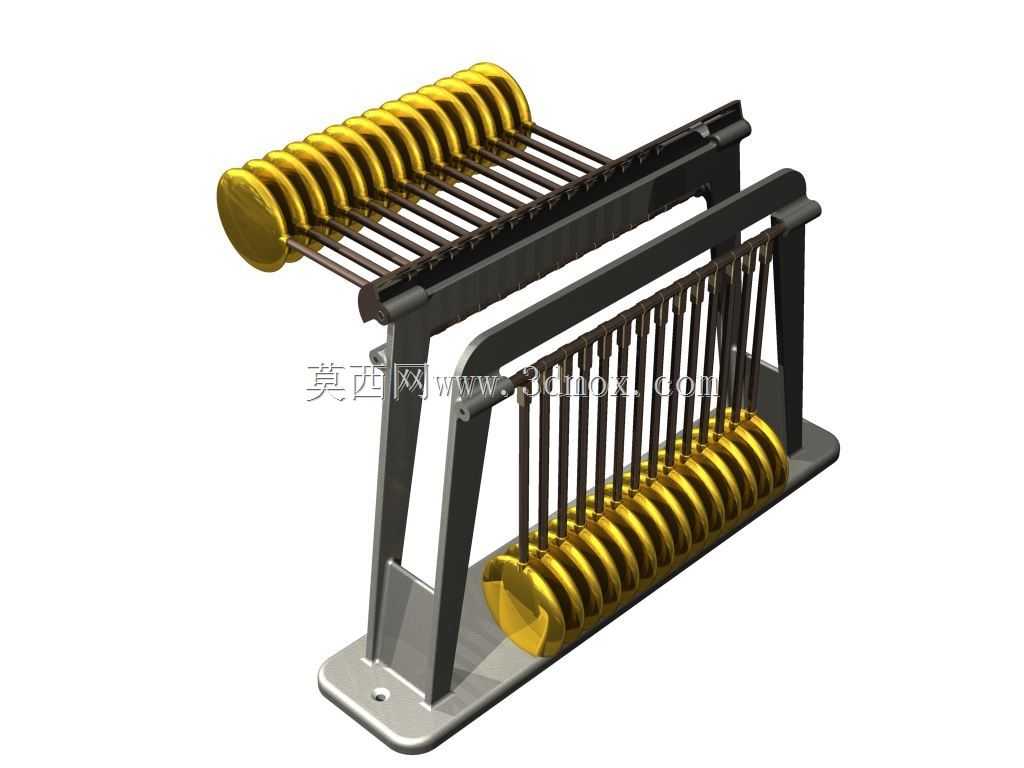

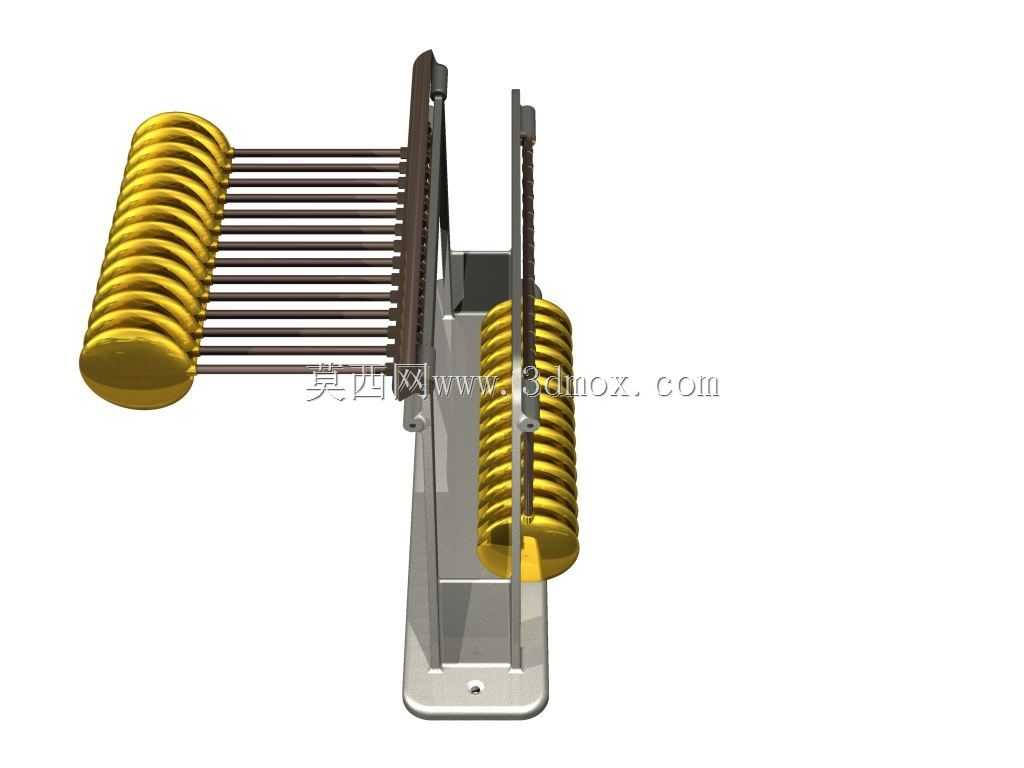

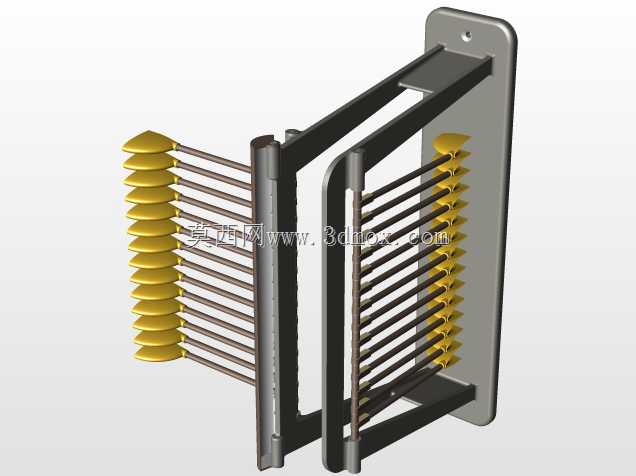

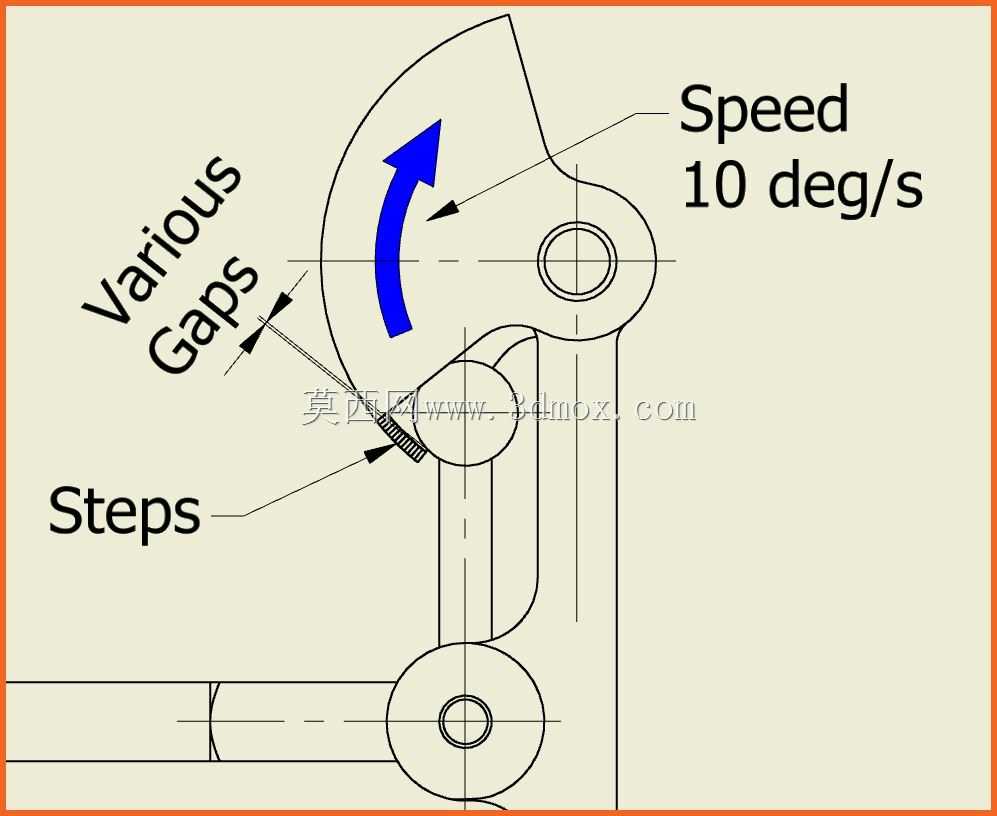

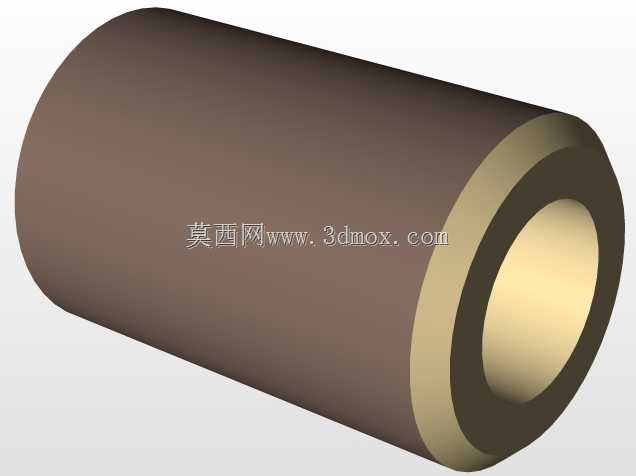

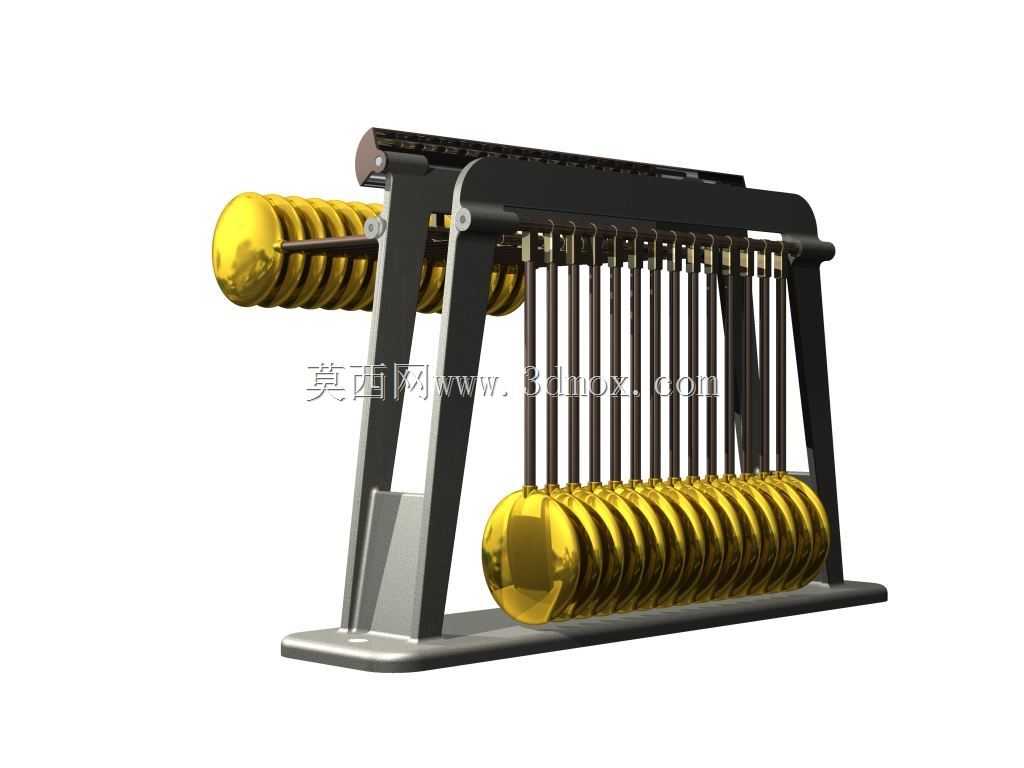

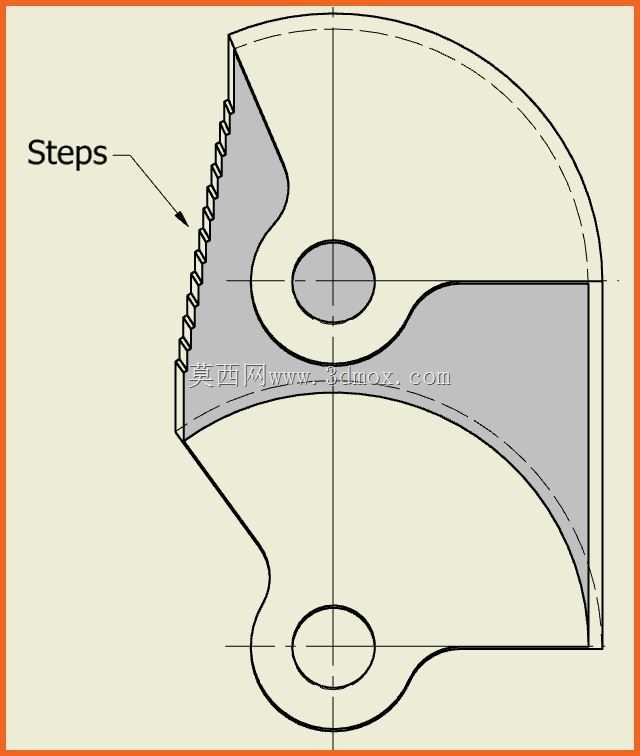

使用Autodesk Inventor 2014作为运动仿真制作的原始项目。除重力外，作用是由于施加在擒纵油缸上的运动-1.67转/分（10度/秒）。模拟不包括任何摩擦。在两个砝码之间的接触处的补偿是1（最大值）。因为它不花我钱，所以我用金子做了摆锤。。。巨大的黄金！在其他影响因素中，这意味着835克的质量，而不是钢的340克或黄铜的367克。擒纵油缸旋转并连续释放“摆锤L”进行振荡。几张图片强调了擒纵油缸的结构和各种间隙，这些间隙产生了摆锤的连续释放。在一开始，我们可以看到所有的“钟摆L”与擒纵油缸接触，其余的运动是显而易见的。一切都受动力学规则的支配，但对我们来说，运动似乎是随机的。如果使用Inventor，则必须下载单个目录中的所有文件，然后使用Inventor 2014、2015…打开.iam文件，输入Environments/Dynamic Simulation并单击“播放”按钮。如果你不得不等待太多的模拟，你可以应用1000张图片来代替2000张图片。尽情享受吧
