带角度刻度的可调式摆动执行机构

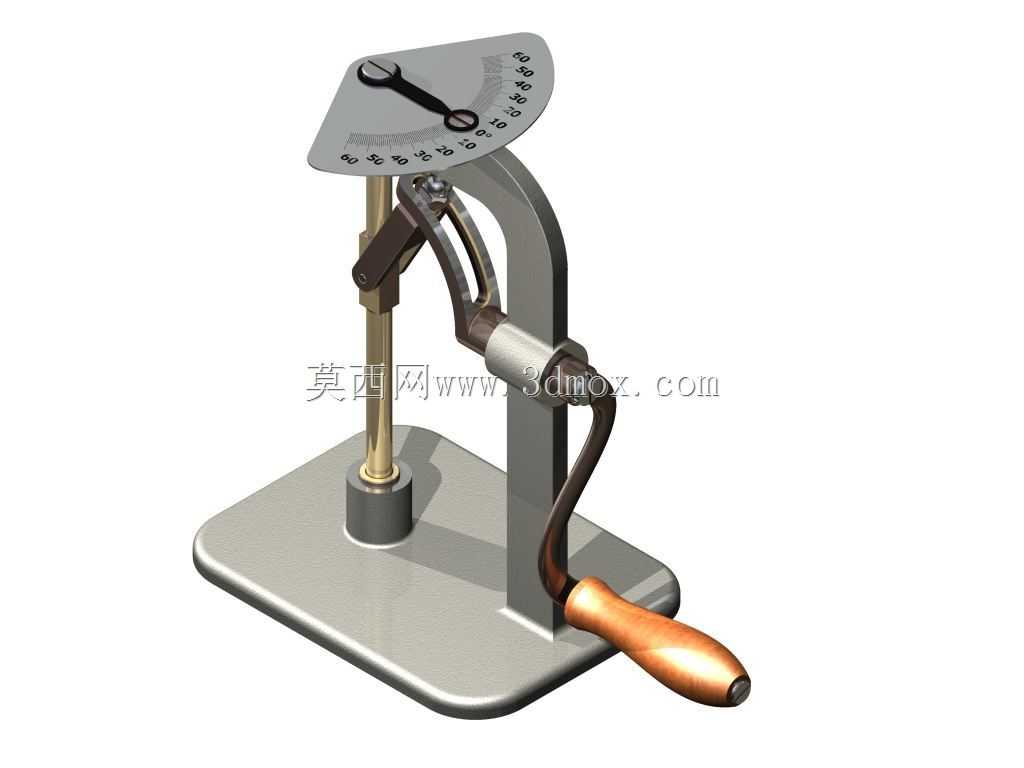

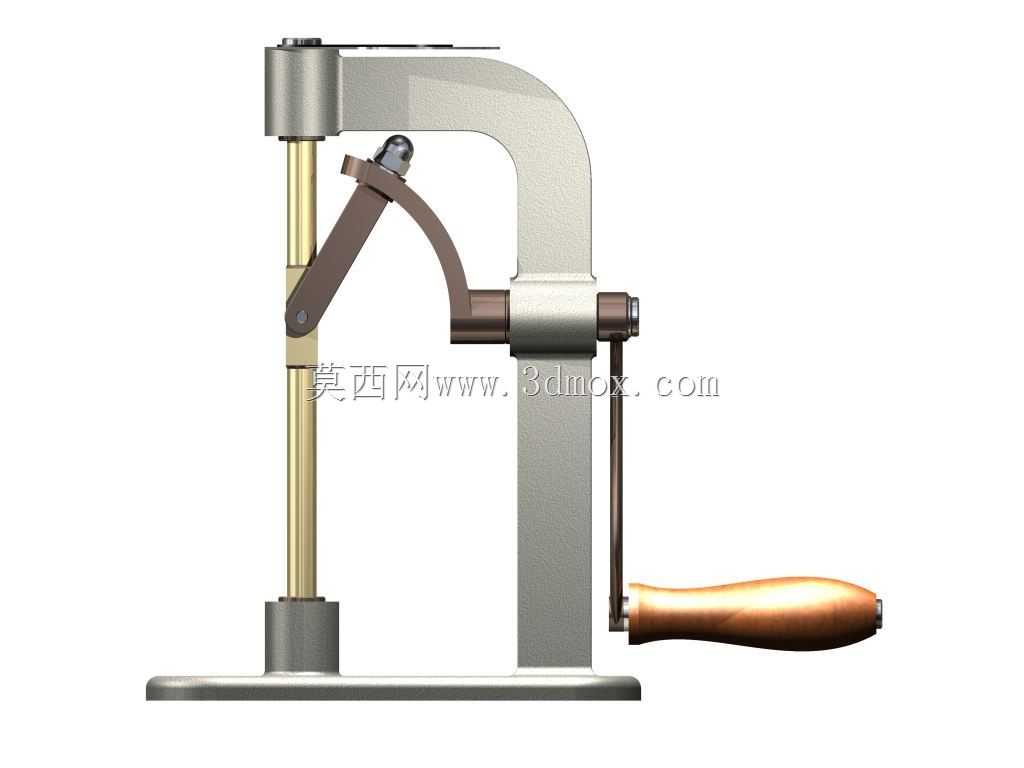

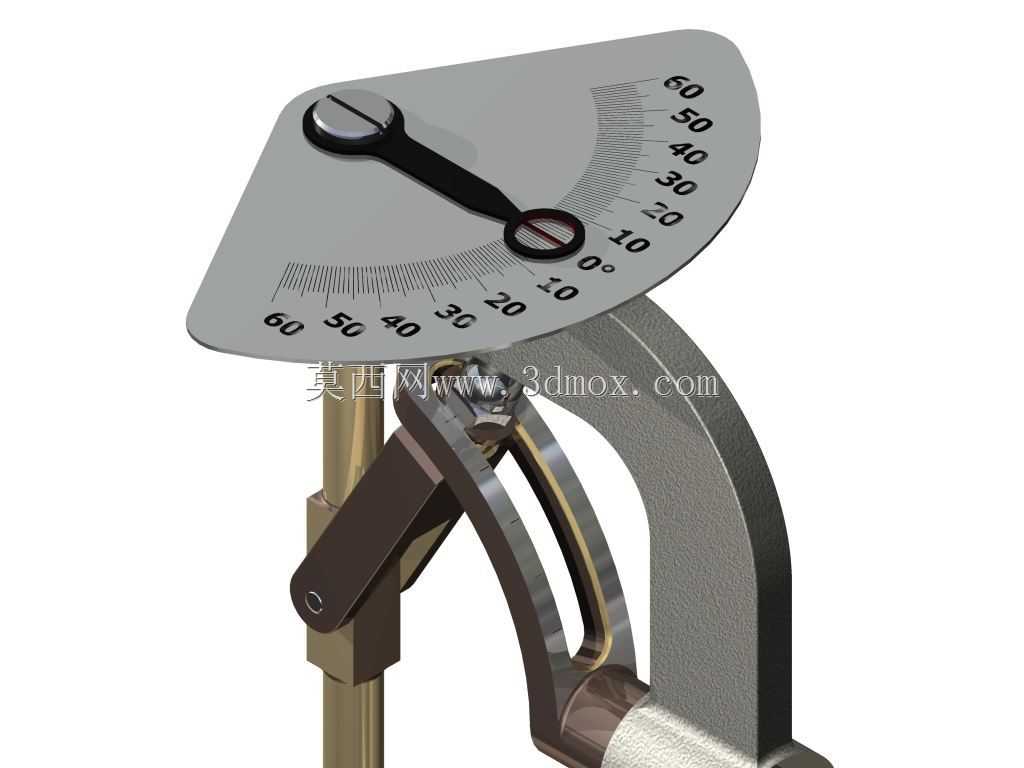

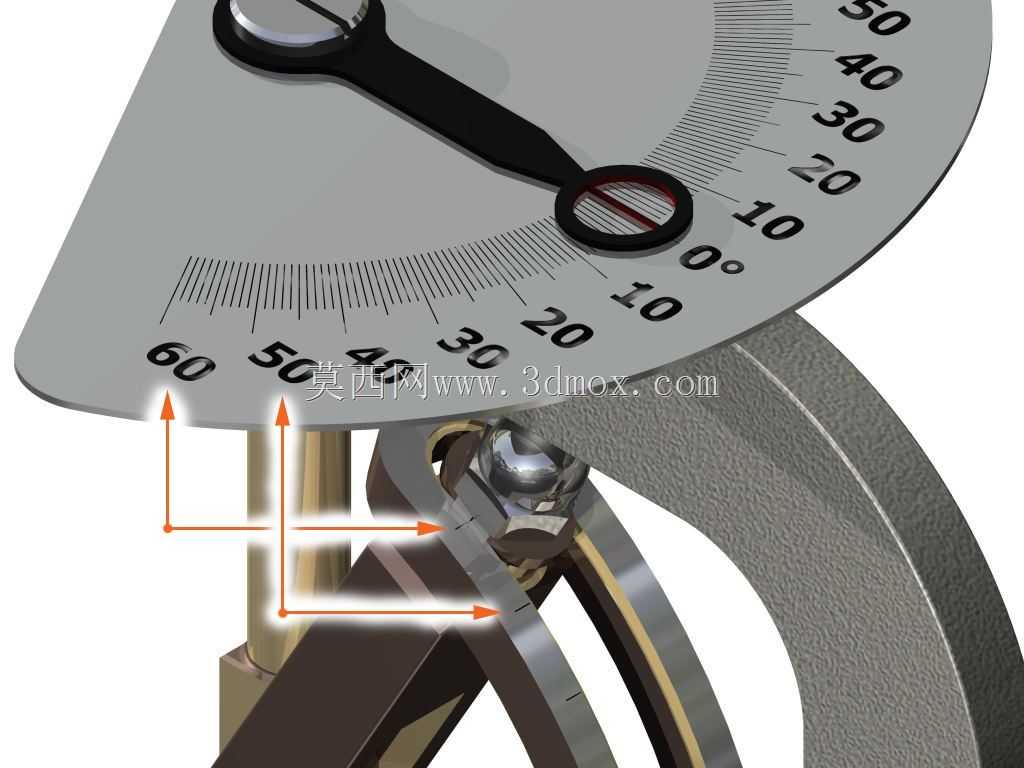

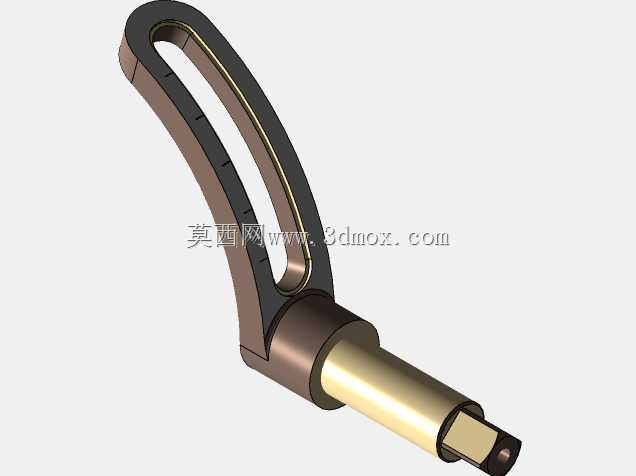

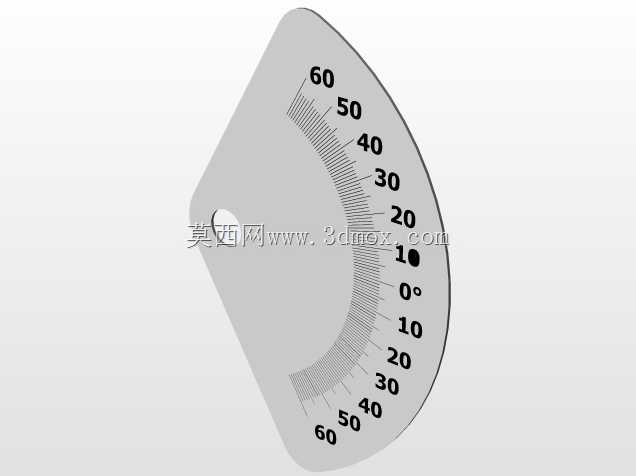

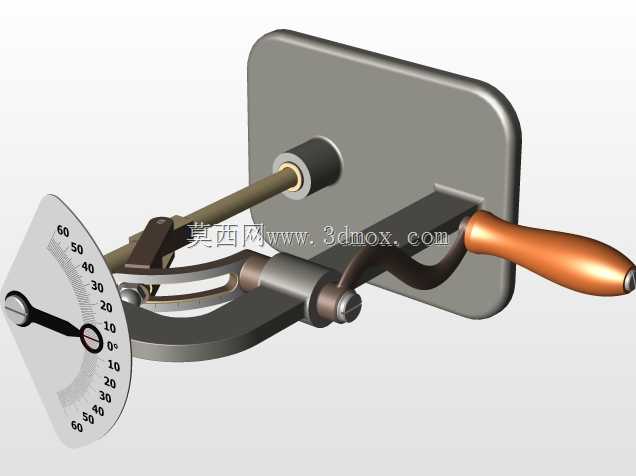

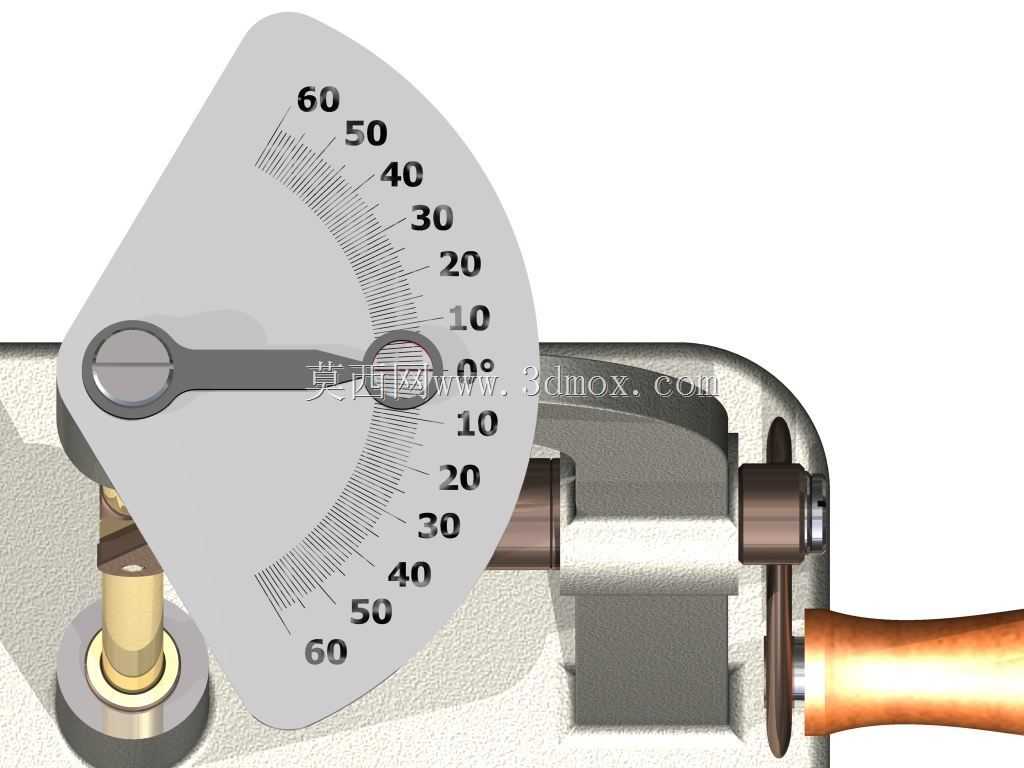

该可调摆动机构是工业传动与执行场景中常用的角度调节类机械组件，主要应用于自动化生产线工位切换、工装夹具角度定位、教学实验台角度演示、小型物料分拣摆臂驱动等需要精准控制摆动行程的场景，可替代固定行程的摆动构件，满足多工况下的角度输出需求。机构核心功能是实现0至60度范围内的往复摆动输出，同时支持摆动行程的无级调整，使用者可根据实际工况需求，将摆动的起始与终止角度在量程内自由设定，调整过程无需拆解主体结构，通过机构内置的重复约束调节结构即可完成参数锁定，调整完成后摆动行程可保持稳定，不会在长期往复运行中出现行程偏移。从设计思路来看，该机构采用刻度盘直读式设计，顶部的圆形刻度盘蚀刻有清晰的角度标线，搭配指针式指示结构，摆动角度的实时数值可直接通过指针位置读取，无需额外加装角度传感器即可实现可视化的角度反馈，大幅降低了调试阶段的观测成本；调节结构采用多组联动约束设计，通过三处约束点的配合实现行程的精准限定，避免了单点调节带来的间隙误差，保证摆动过程的传动精度。外形结构上，刻度盘采用圆形薄盘设计，直径适配常规小型安装工位的尺寸要求，主体支撑结构采用弧形架体设计，既保证了整体结构刚度，又预留了足够的摆动避让空间，不会在摆臂运行过程中产生结构干涉；安装边界方面，机构底部设置有标准化的安装定位柱与连接接口，可直接固定在通用型材工作台或设备安装基板上，输入轴可对接常规的旋转驱动源，无需额外定制转接件即可完成装配。机构的摆动执行端设置有标准化的连接位，可根据使用需求加装摆臂、夹具、拨杆等不同的执行末端，适配不同的作业任务，整体传动路径经过优化，摆动过程运行平稳无卡顿，角度调节的锁定结构具备防松设计，在设备运行产生振动的工况下也能保持调节参数的稳定，适合在轻工装配、实验教学、小型自动化设备等对摆动角度有可调需求的场景中使用，能够有效减少不同工况下的机构替换成本，提升设备的工况适配能力。
