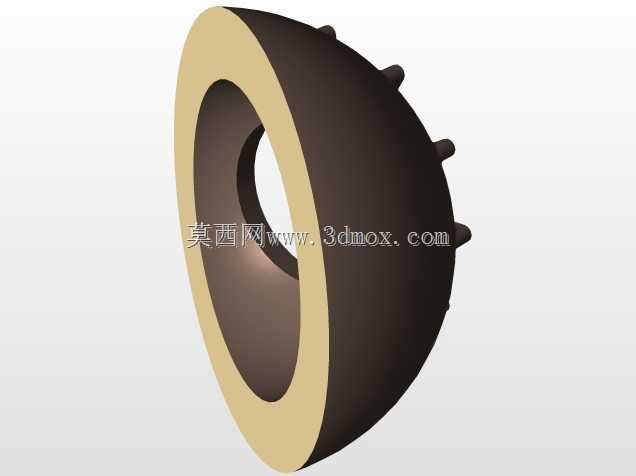

球面驱动正弦往复传动机构

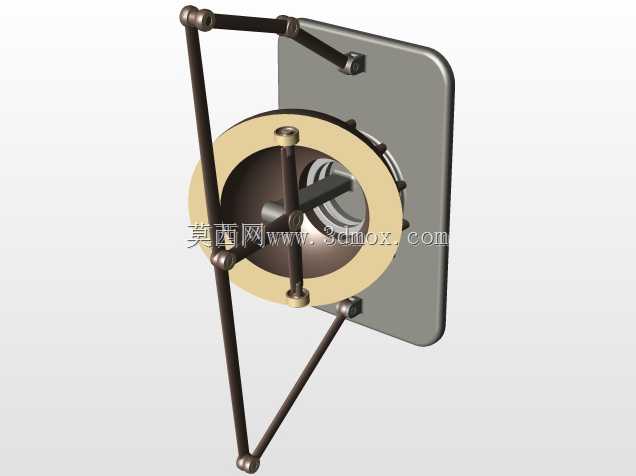

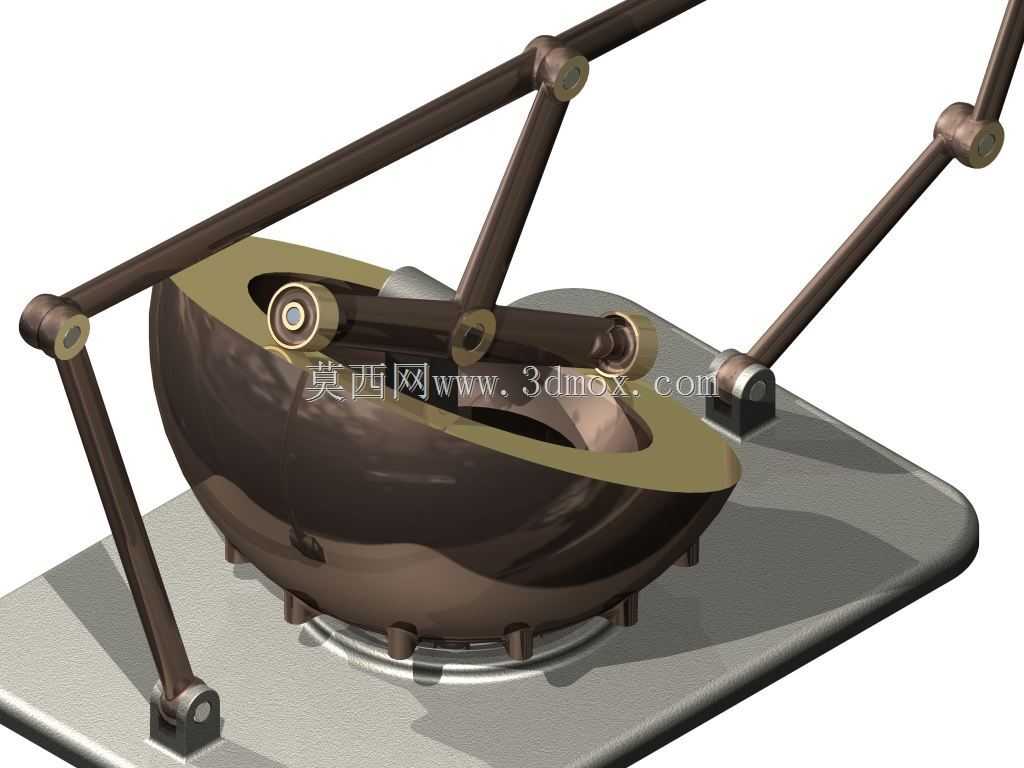

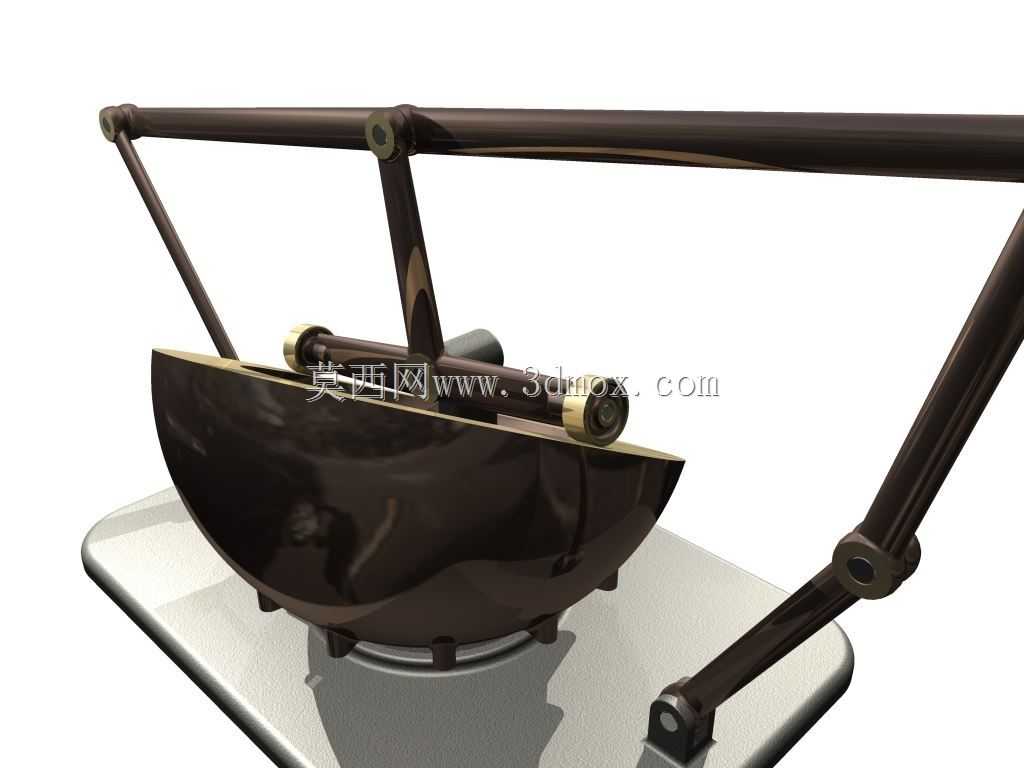

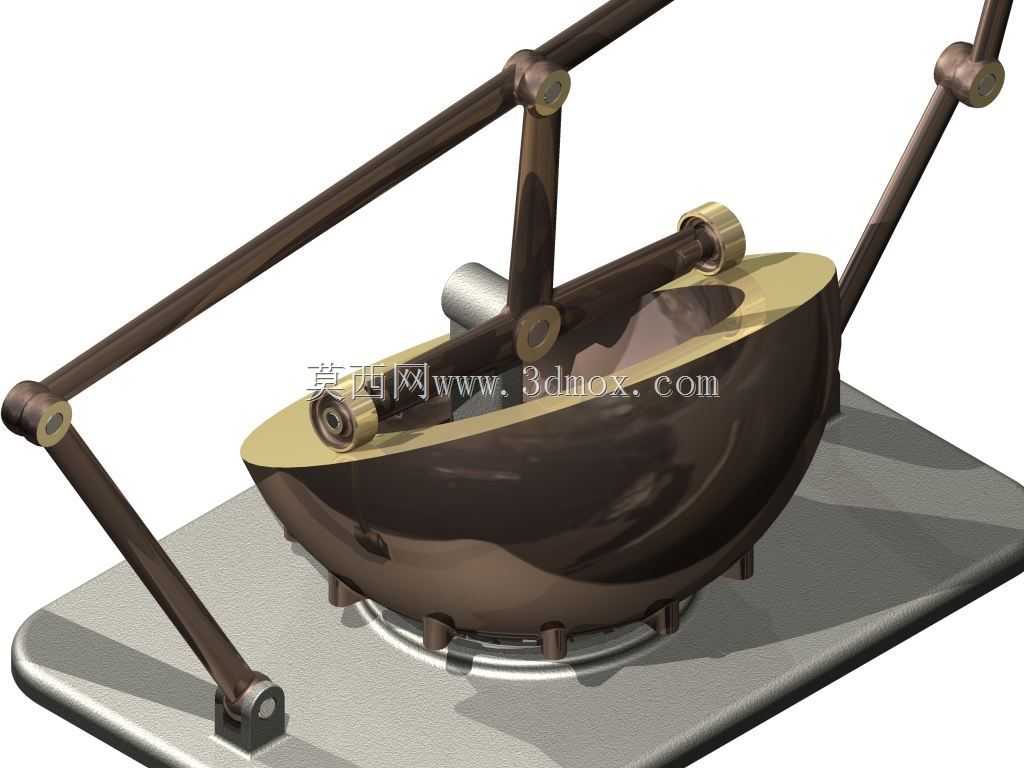

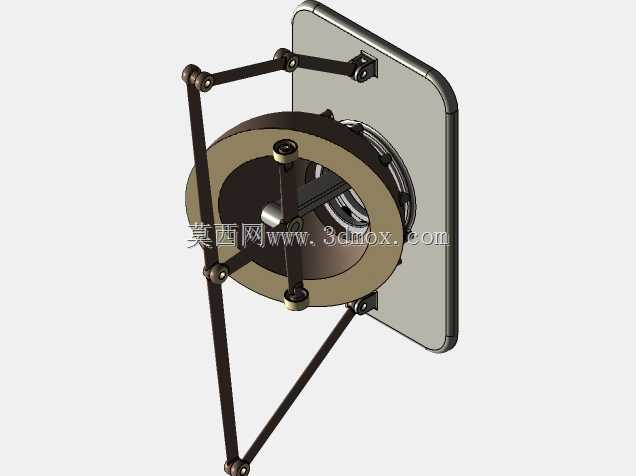

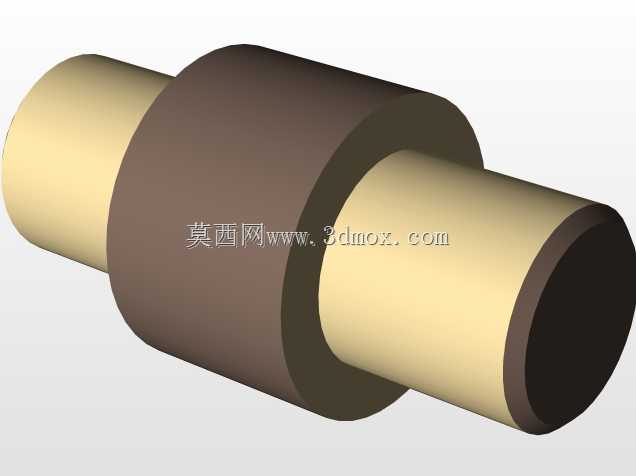

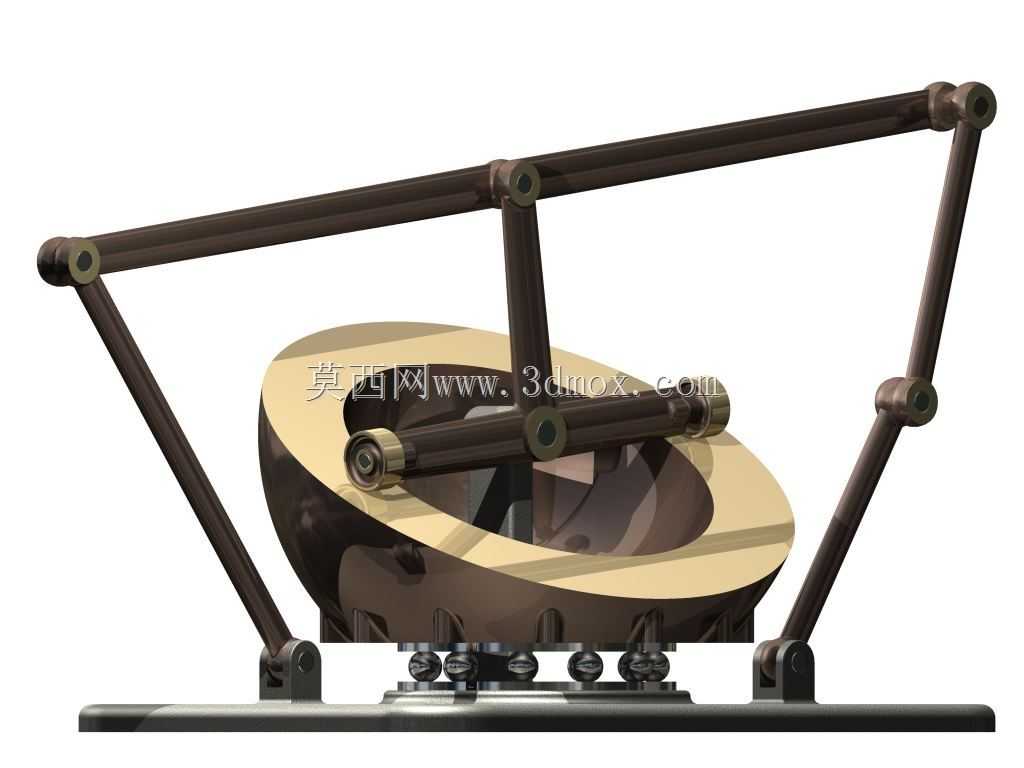

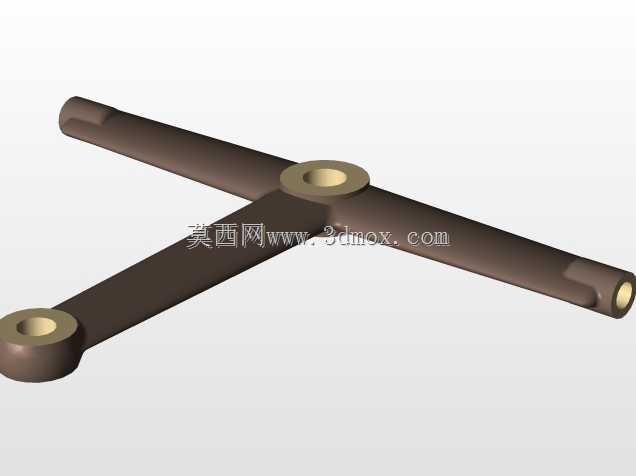

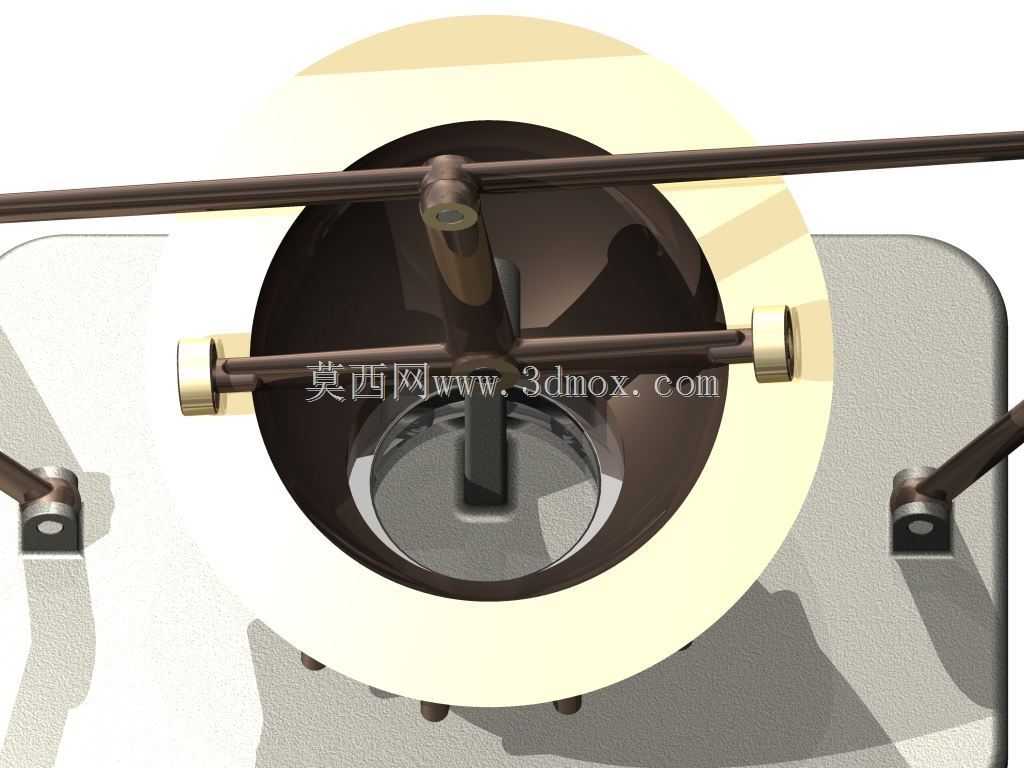

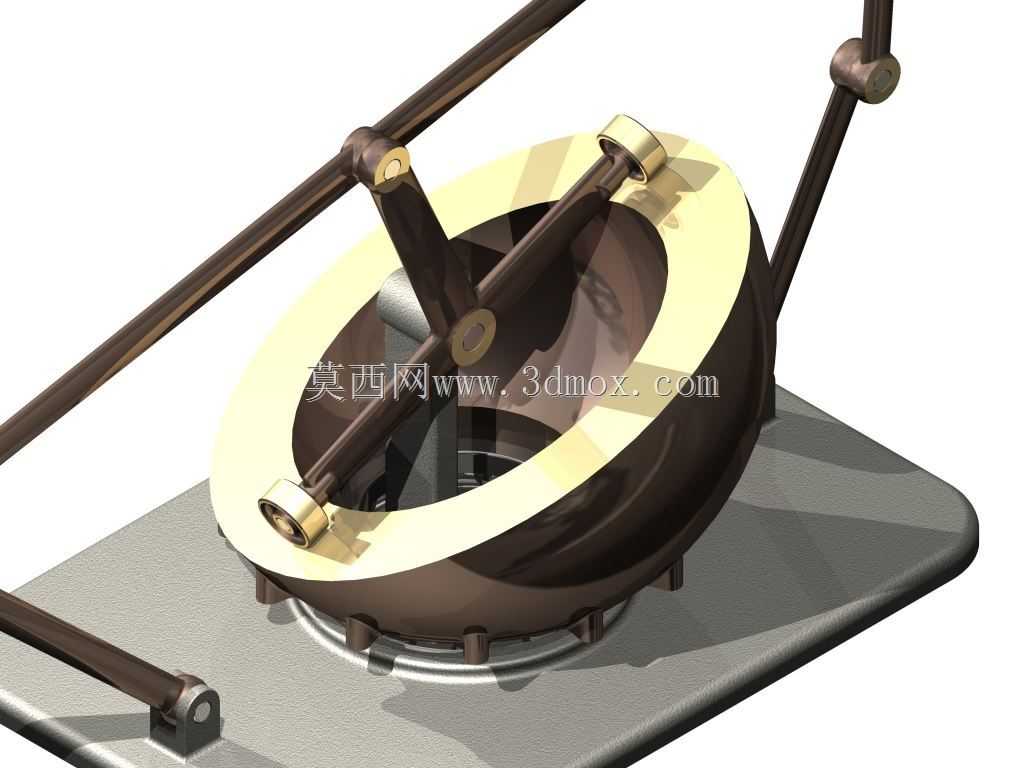

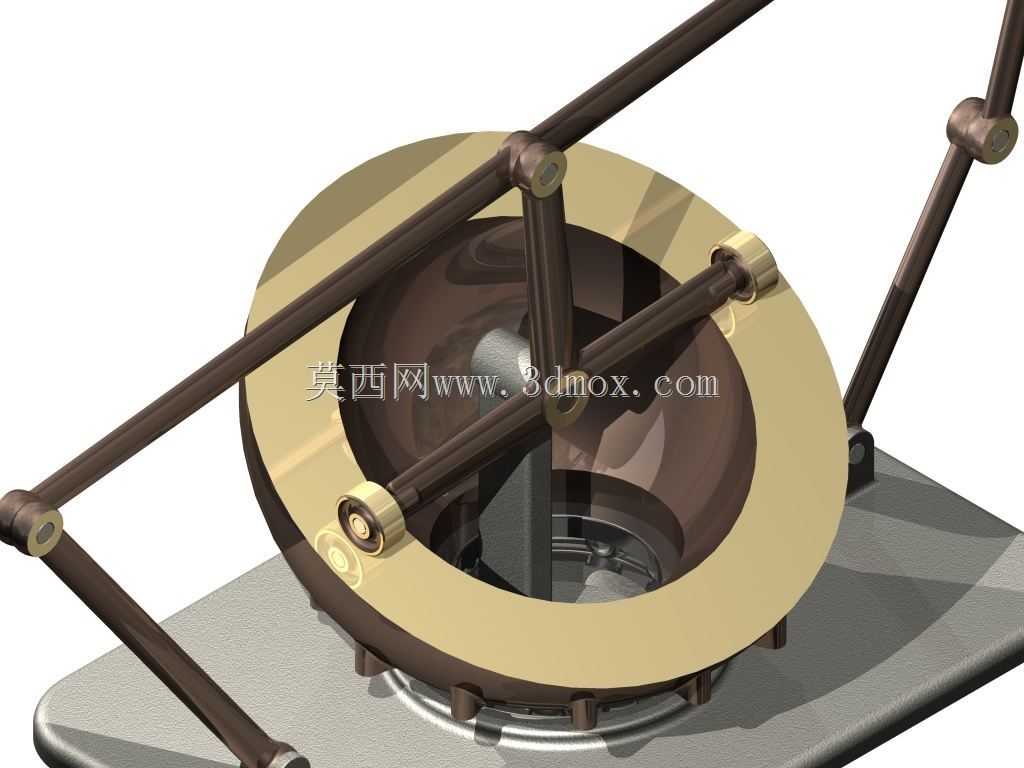

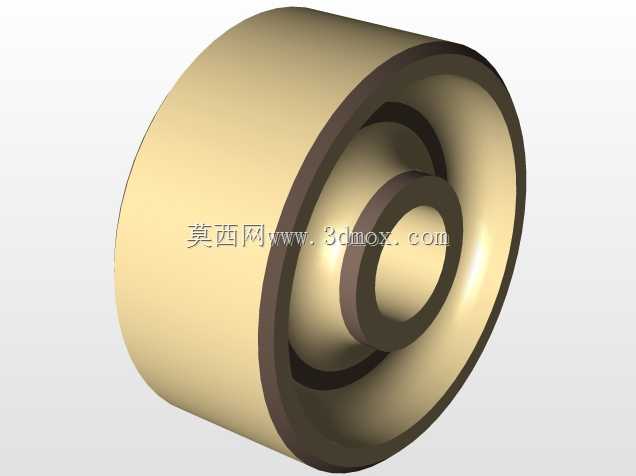

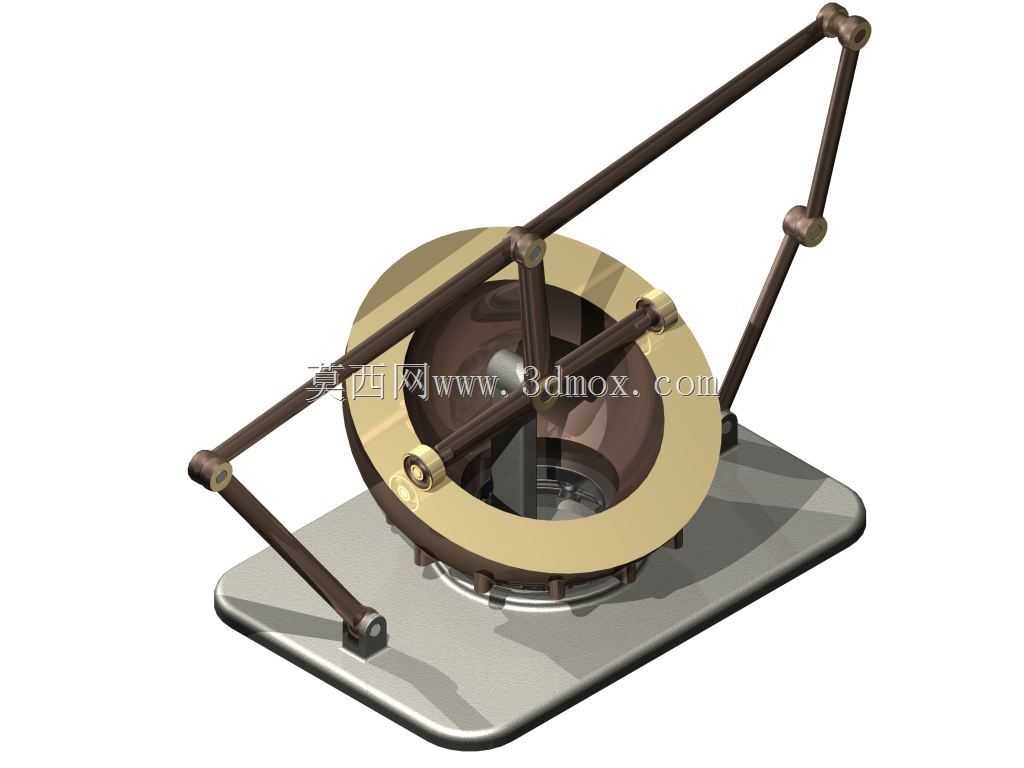

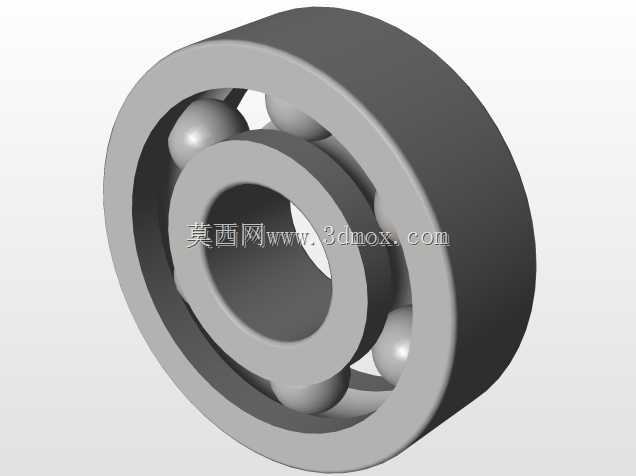

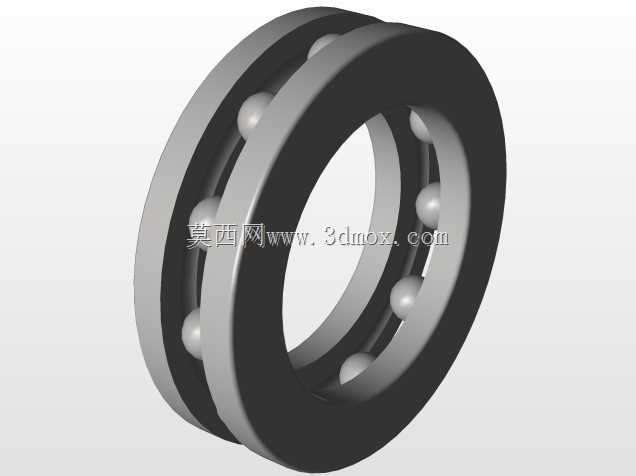

该正弦往复机构是典型的机械式运动转换装置，核心应用场景覆盖轻工包装、纺织机械、自动化送料等需要将连续旋转运动转化为规律直线往复运动的工业领域，可作为高频振动送料槽、周期性往复执行工位、定行程推拉机构的核心传动单元，相比传统曲柄滑块机构，其输出的往复运动位移严格遵循正弦函数规律，运动过程加速度曲线平滑无突变，能大幅降低高速运行状态下的机构冲击与振动噪音，适合中高速周期性往复作业工况。机构整体采用对称式框架布局，底部为平整安装基座，基座上预留有对应安装孔位，可直接通过螺栓固定在设备安装台面，整体安装边界规整，侧向支撑连杆采用对称三角排布，能有效抵消运动过程中的侧向倾覆力矩，保障长时间运行的结构稳定性。核心传动部分由球面转轴、驱动滚柱、斜面接触环、T型操纵杆及多组铰接连杆构成，动力输入至球面轴后，球面轴以固定转速持续旋转，轴上安装的两个滚柱始终与斜面环的锥面保持贴合接触，随着球面轴转动，滚柱沿斜面环的锥面做周期性起伏运动，进而带动与斜面环联动的T型操纵杆产生沿轴线方向的正弦规律往复位移，T型杆的垂直臂端可直接连接外部执行负载，将往复动力输出至作业端。设计过程中重点考量了接触副的受力合理性，滚柱与斜面的接触采用线接触形式，相比点接触结构能大幅降低接触应力，延长接触部件的磨损周期，所有铰接转动副均采用同轴铰接设计，连杆两端的铰接点转动轴线保持平行，避免运动过程中出现卡滞或附加内应力。机构的运动行程可通过调整斜面环的锥面倾角进行适配，倾角越大输出往复行程越大，用户可根据实际作业的行程需求更换对应倾角的斜面环，无需改动整体框架结构。在安装适配层面，该机构的动力输入轴端采用标准轴径设计，可通过联轴器直接与常规驱动电机输出轴连接，输出端的T型杆端部预留有负载连接接口，可快速对接不同类型的执行端头，无需额外设计复杂的转接结构，整体装配流程简单，日常维护仅需定期对各铰接转动副补充润滑即可，能适配多数常规工业环境下的长期连续运行需求，其平滑的运动特性能有效提升配套设备的运行平稳性，降低设备运行过程中的故障率。
