间歇传动用日内瓦杠杆机构设计

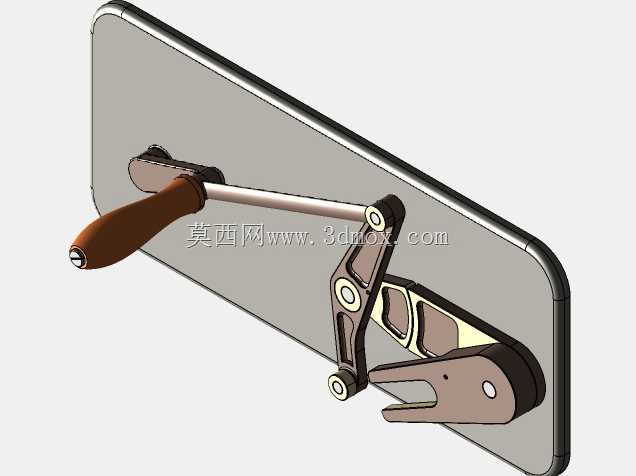

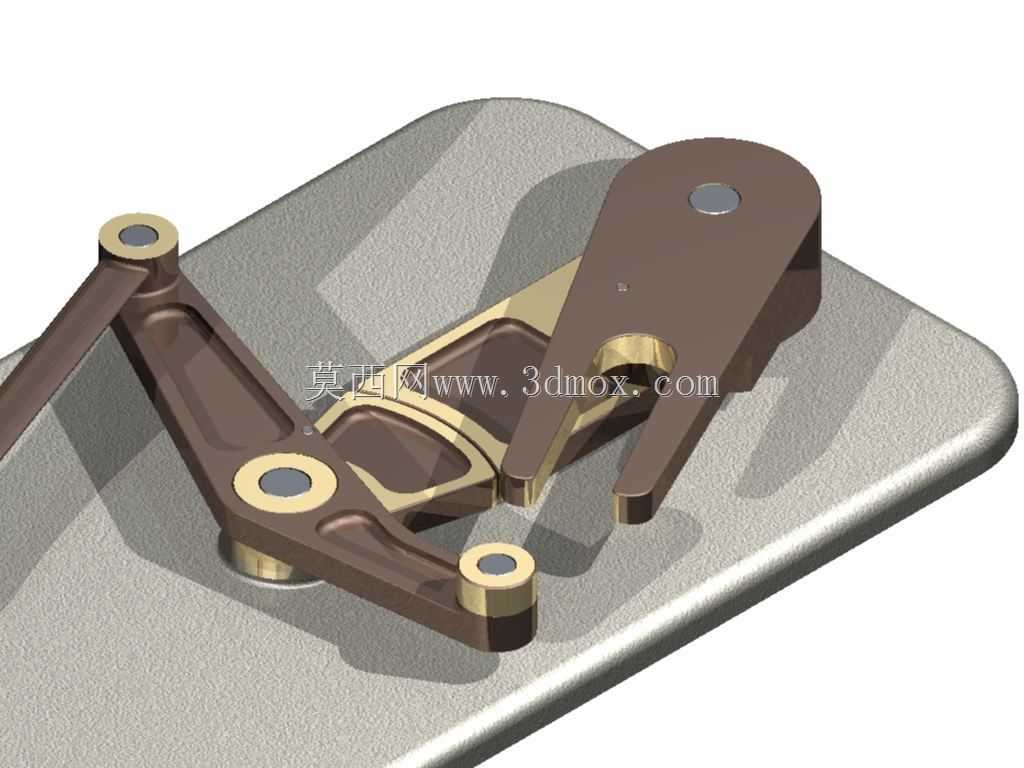

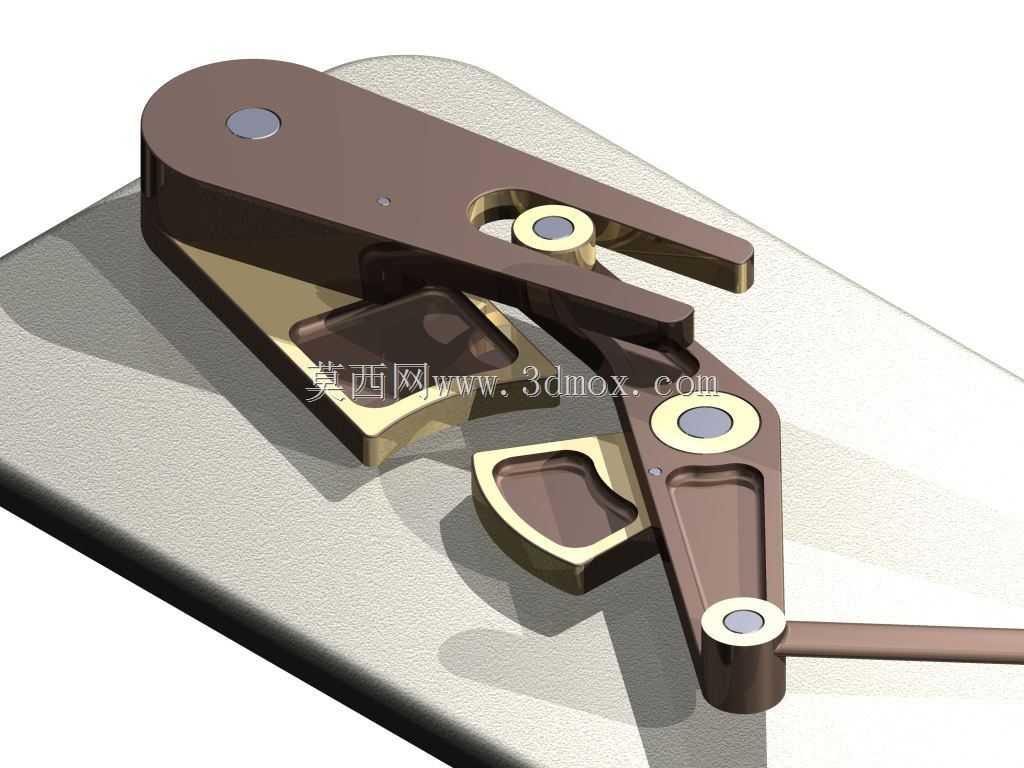

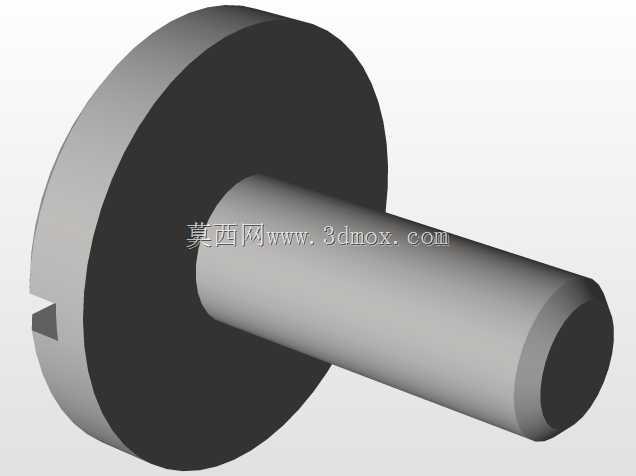

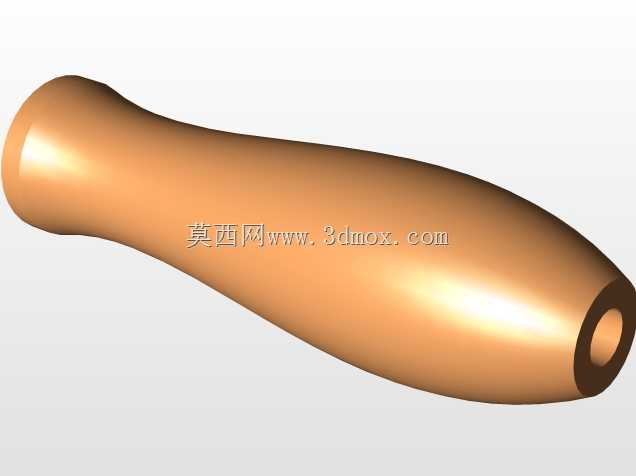

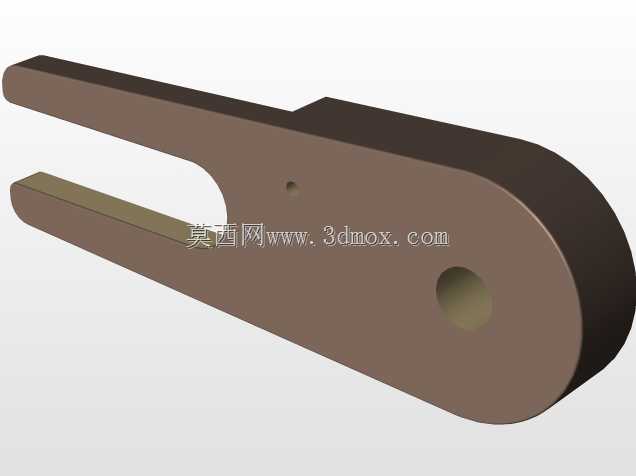

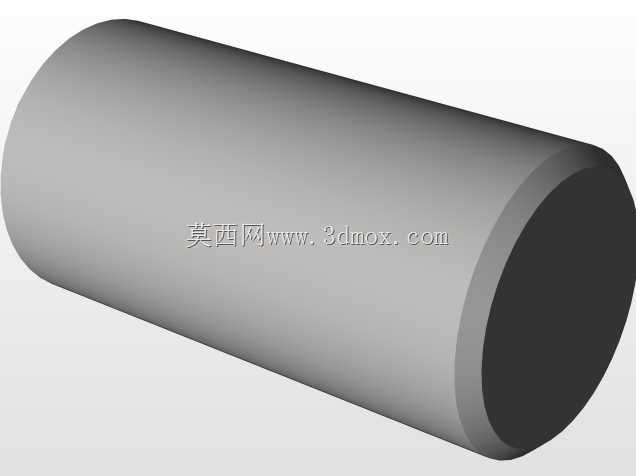

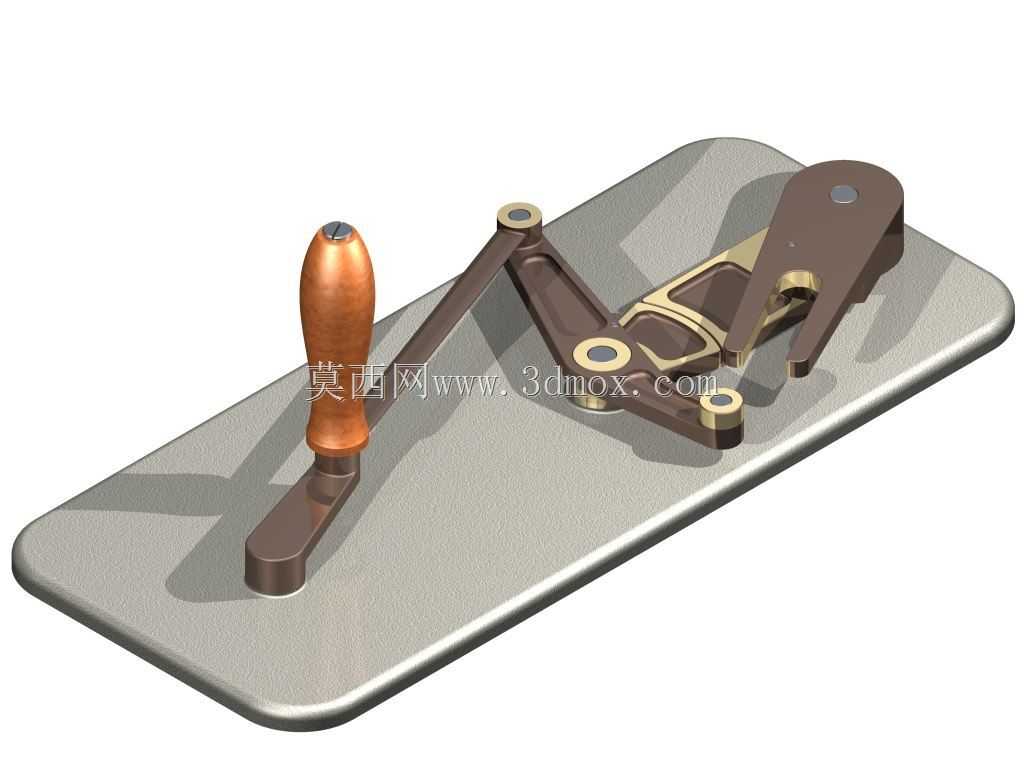

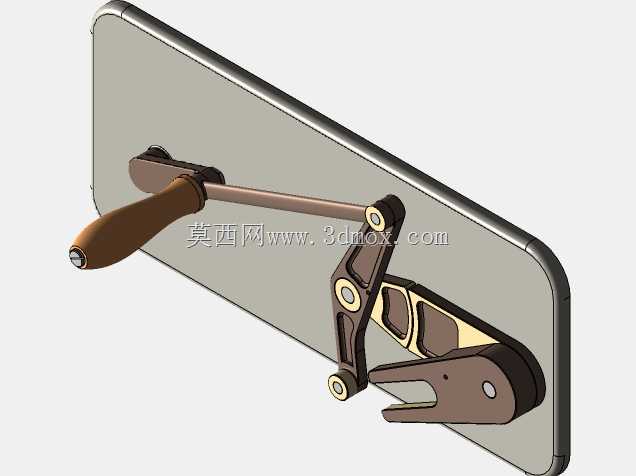

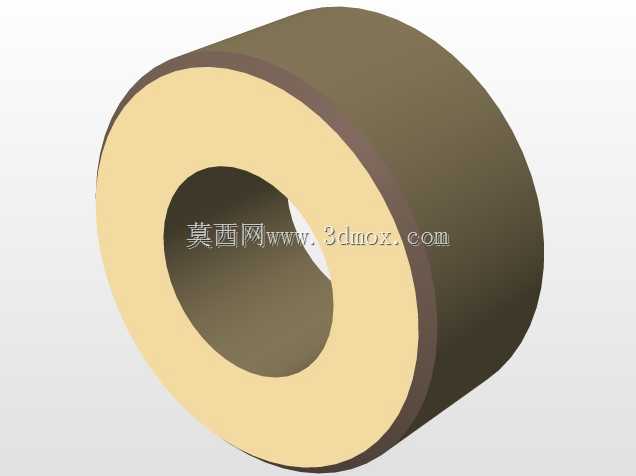

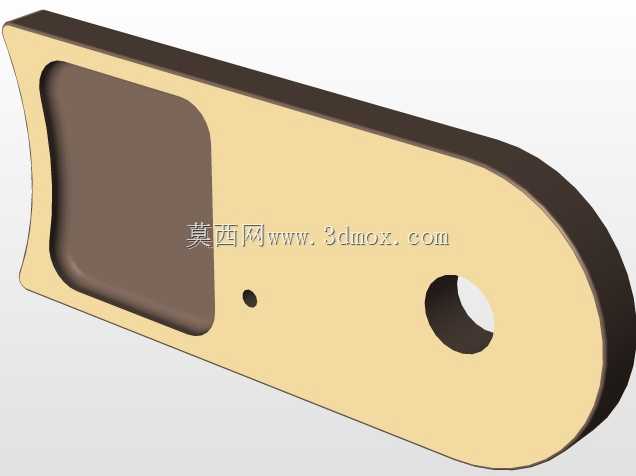

该日内瓦杠杆机构属于间歇运动传动组件，核心应用场景覆盖轻工包装、自动化送料、精密分度等需要将连续旋转输入转换为间歇摆动输出的工业设备领域，常见于多工位转盘送料装置、印刷设备走纸机构、精密检测工位切换结构中，用来实现执行端的周期性停顿与动作切换，满足生产流程中工位停留加工、物料精准步进输送的实际需求。机构的核心功能是将曲柄端输入的连续匀速旋转运动，转化为拨叉端的往复间歇摆动，在一个运动周期内可让输出端保持较长时间的停顿状态，停顿阶段可配合加工、检测、上料等工序动作，避免连续运动带来的工序干涉问题。设计过程中采用曲柄带动手柄旋转的动力传递路径，通过滚子与拨叉槽道的啮合实现动力的平稳传递，当拨叉进入停顿阶段时，依靠部件间的型面锁止结构阻断惯性运动带来的位移偏移，各运动部件之间预留了微小的装配间隙，既保证了容纳接触形变的运动自由度，也避免了间隙过大带来的传动冲击与回程误差，让整个运动过程的传动噪音更低、运行稳定性更强。从结构布局来看，整套机构采用平板式安装基底，所有传动铰点均通过带衬套的销轴定位，各旋转副的同轴度公差控制在合理范围内，安装时可直接通过基底上的定位孔固定在设备安装台面，不需要额外设计复杂的转接支架，整体安装边界规整，外部没有突出的尖锐运动部件，可适配多数自动化设备的内部安装空间，不会和周边的走线、其他功能部件产生运动干涉。机构的运动逻辑经过反复验证，曲柄旋转一周对应拨叉完成一次摆动加停顿的动作循环，停顿阶段的锁止可靠性足以抵消常规工况下的振动影响，不需要额外添加锁止销等辅助定位部件，简化了整体结构的同时降低了后期维护的复杂度，运动过程中滚子与槽道的接触为滚动摩擦，长期运行的磨损量更小，可有效延长整套机构的使用寿命，适配中低速连续运行的工业生产场景。
