卧式管壳式热媒油换热设备结构设计

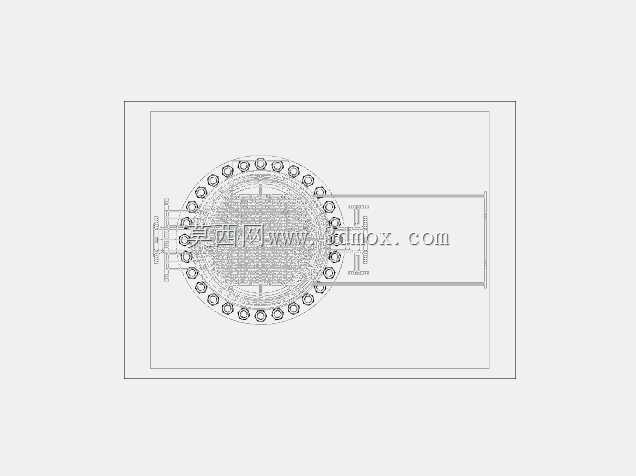

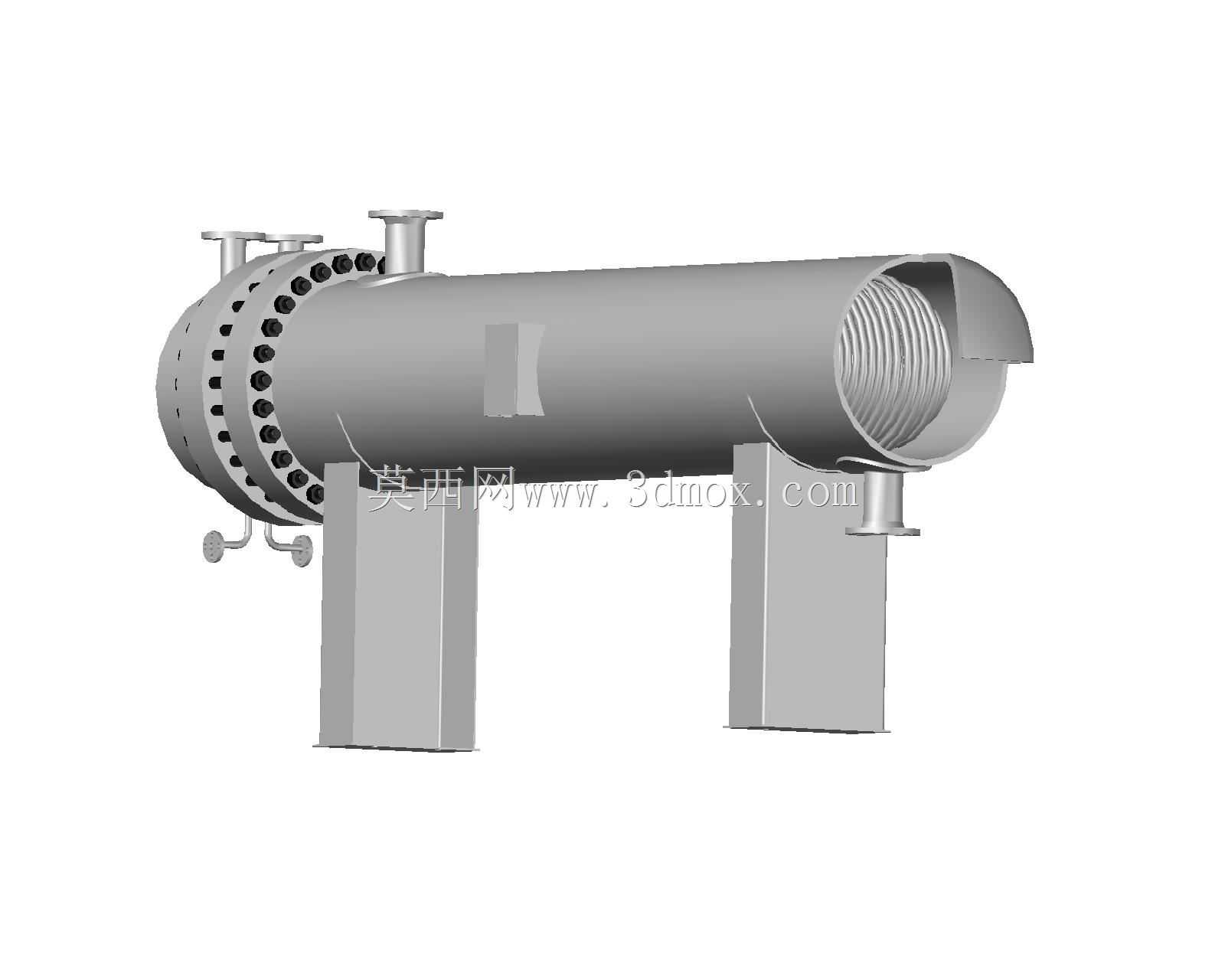

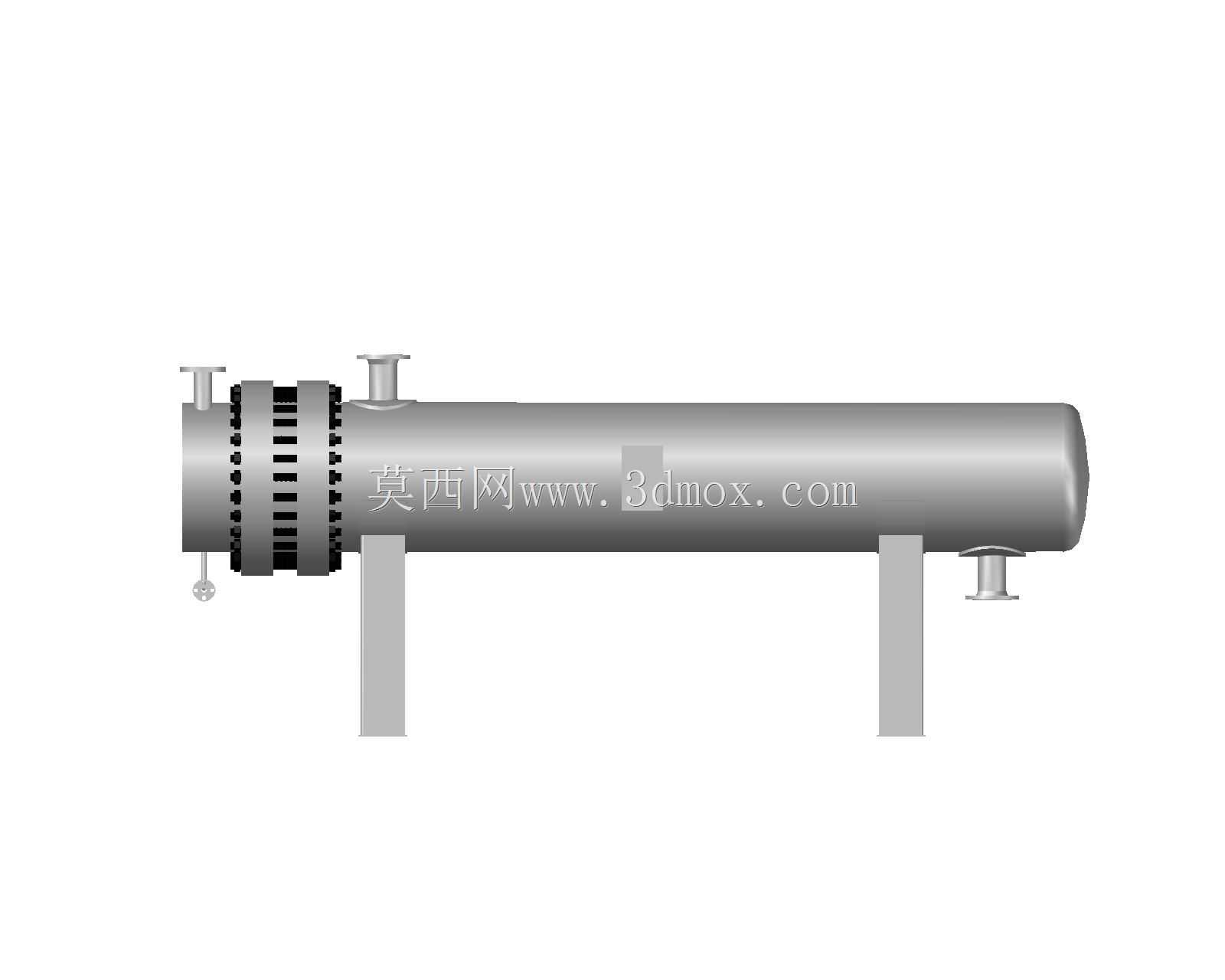

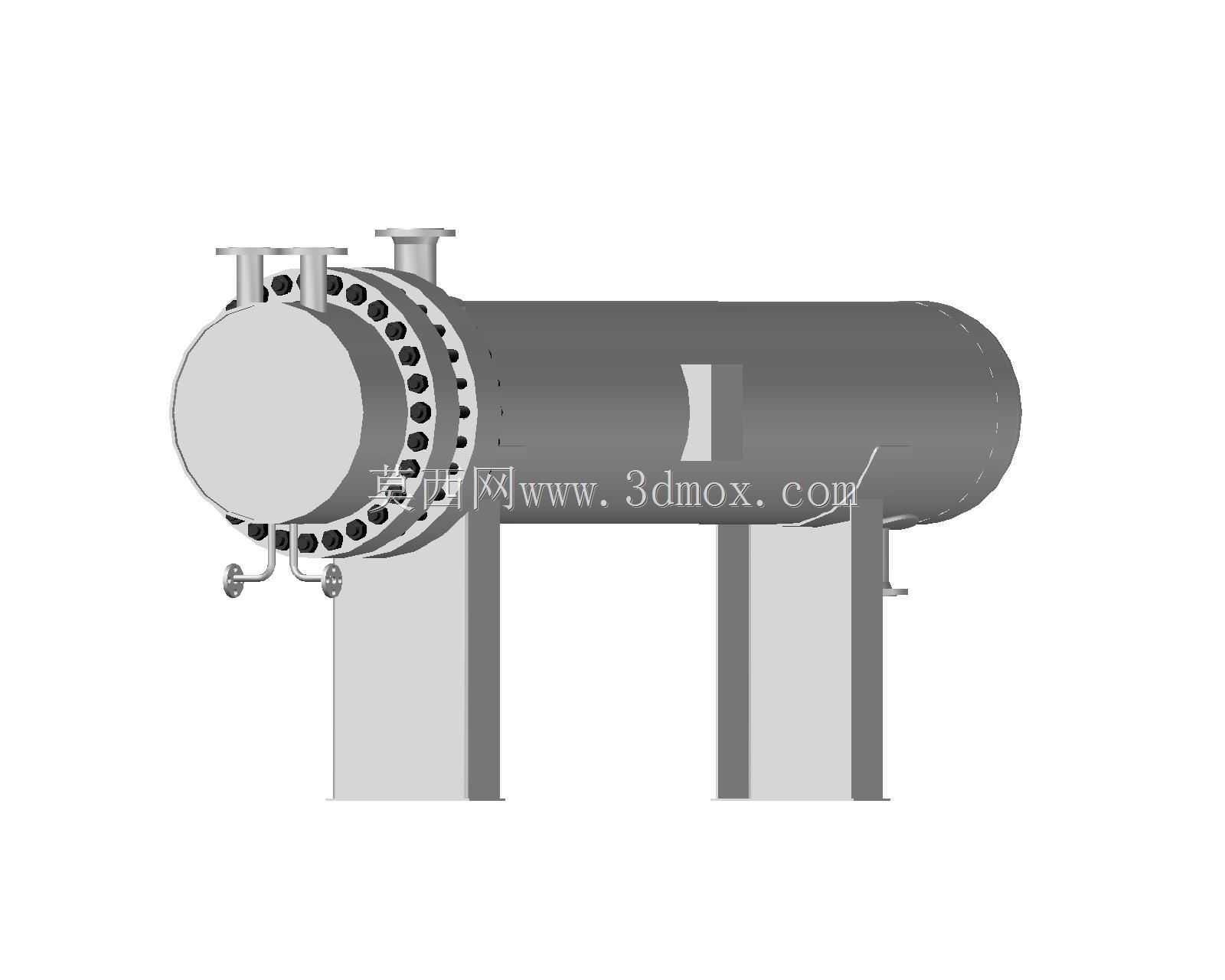

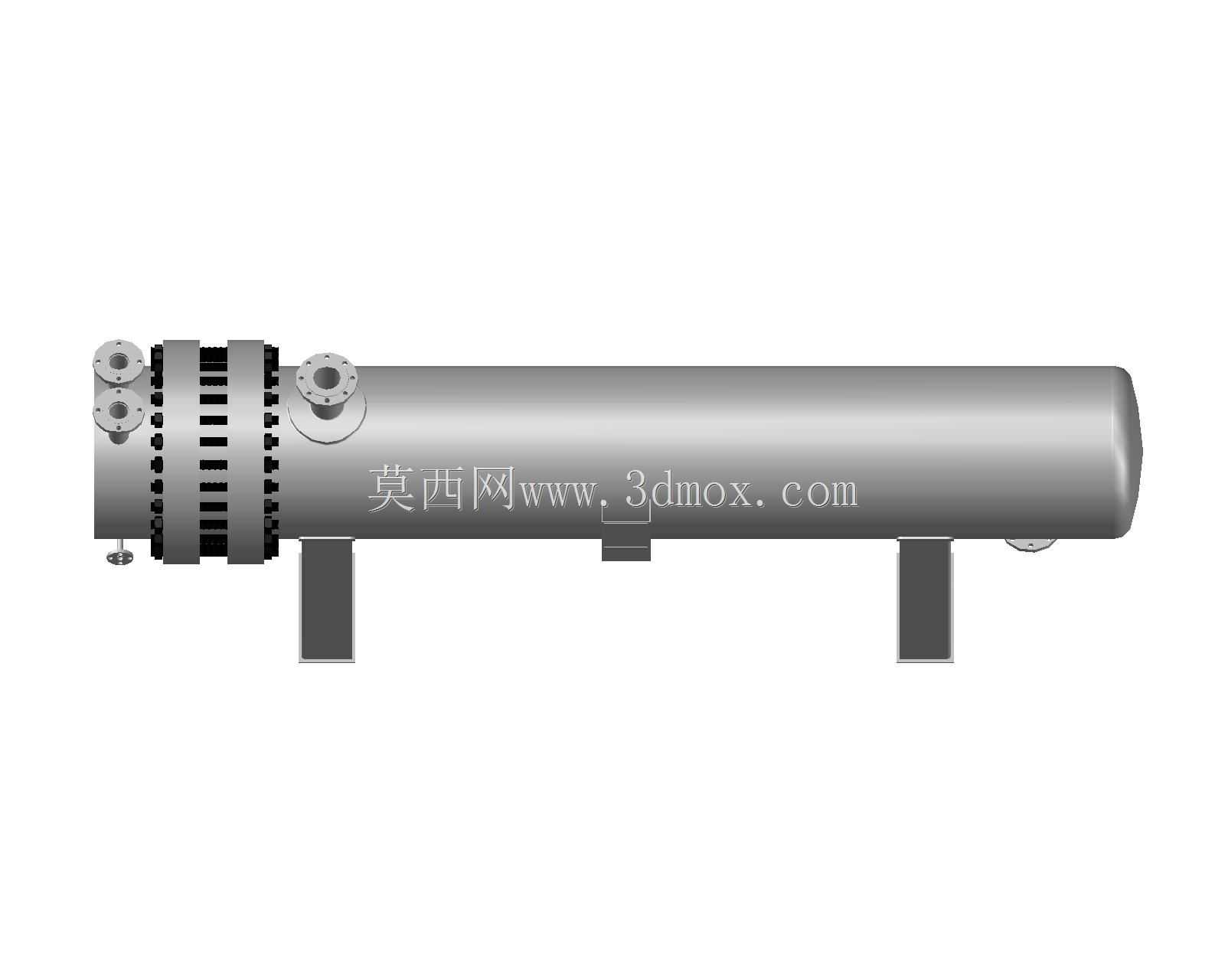

该卧式管壳式换热设备主要面向食用油脂加工、精细化工热媒循环等工业场景，用于实现高温热媒油与待加热油料之间的高效热量传递，在油脂精炼工序中可完成毛油升温、工艺保温等核心换热环节，替代传统直热式加热存在的温度不均、局部过热变质等问题，保障油料加工过程中的品质稳定性。设备采用经典管壳式结构布局，卧式筒体设计可降低整体安装高度，适配车间内低位排布的工艺管线，减少管线弯折带来的流阻损耗。筒体两端采用法兰式管板连接结构，管板上均匀排布换热管束，热媒油走管程可实现较高流速下的湍流换热，提升整体换热系数，壳程走待加热的食用油，折流板的排布可引导壳程介质呈S形流动，避免流动死区，让换热过程更充分。设备顶部设置多组工艺接管，分别对应热媒油的进出口、壳程介质的进出口以及排气、排污接口，可满足不同工况下的介质流向调整需求，底部设置两组鞍式支座，支座的安装孔位间距经过适配性设计，可直接匹配常规工业平台的预埋螺栓间距，无需额外制作转接安装架，降低现场安装的施工成本。设计过程中充分考虑了油料介质的特性，壳程内壁与换热管外壁均做光滑过渡处理，避免介质残留积料，管板与管束的连接采用强度胀加密封焊的结构，可承受热媒油高温工况下的热应力冲击，避免长期冷热交替运行出现的渗漏问题。设备两端的封头采用可拆卸结构，日常维护时可拆开封头对管束进行清洗除垢，无需整体拆卸设备管线，大幅降低后期运维的工作量。整体外形采用等径直筒设计，外部无突出的尖锐结构，设备外围预留足够的操作空间，可适配车间内常规的巡检通道宽度，鞍座高度经过核算，可让设备底部排污口距离安装面留有足够的接液空间，方便日常排污操作。在换热效率设计上，通过调整换热管的管径与排布间距，平衡管程与壳程的流速比，让两侧介质的换热系数处于最优匹配区间，在满足换热量需求的前提下尽可能缩小设备整体体积，减少车间占地空间。
