擒纵机构MacDowall（305）

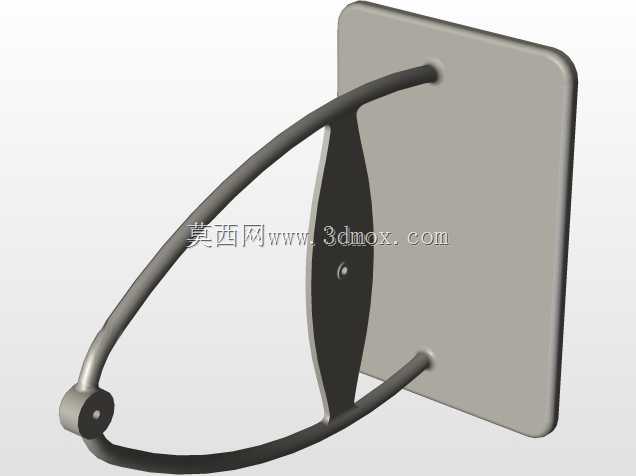

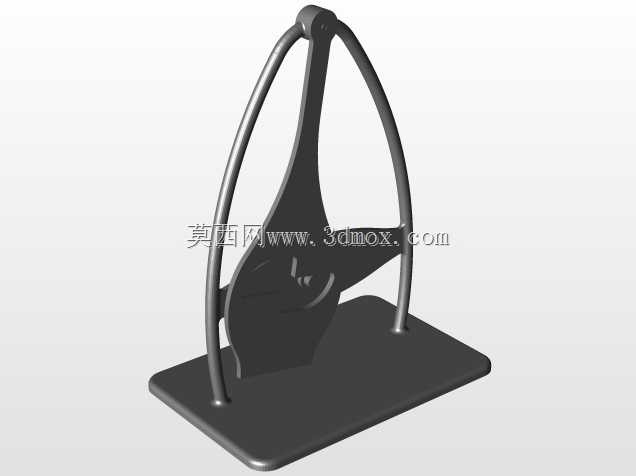

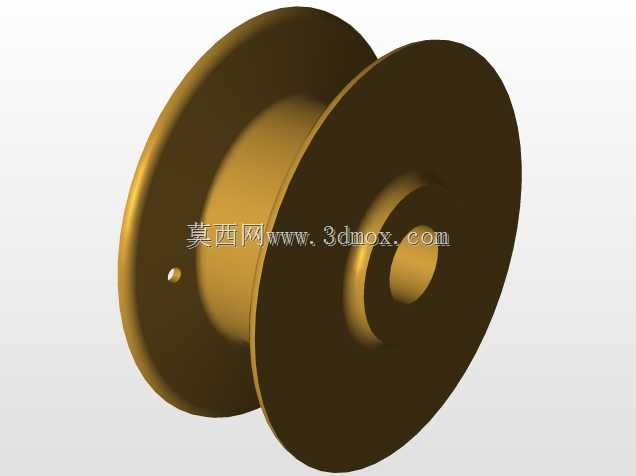

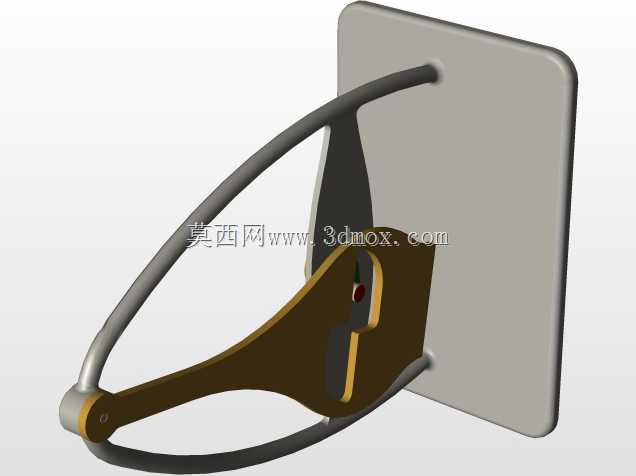

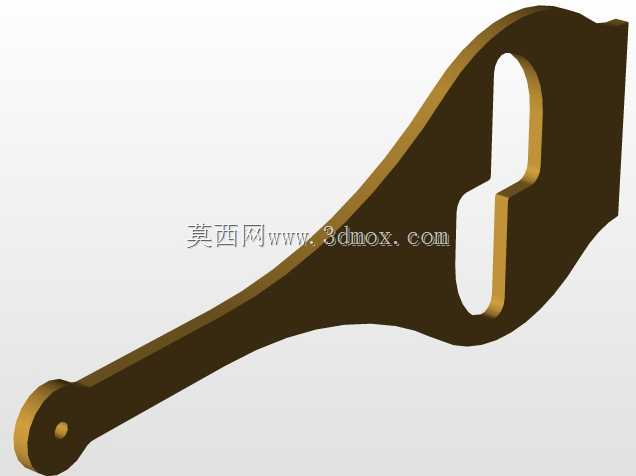

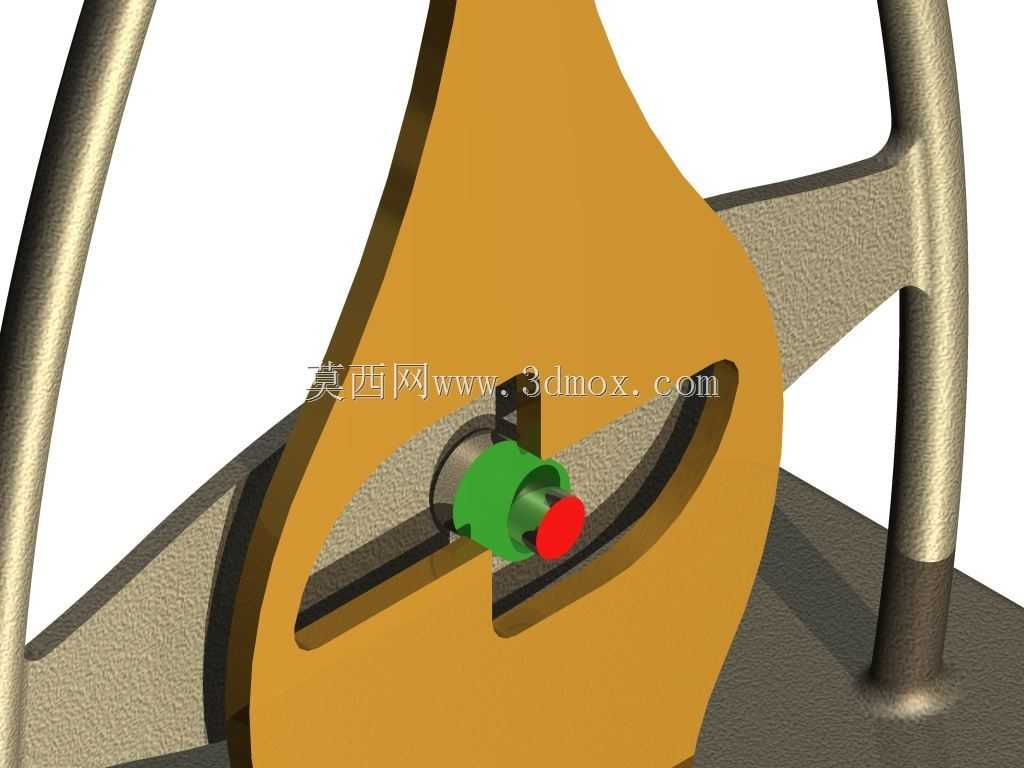

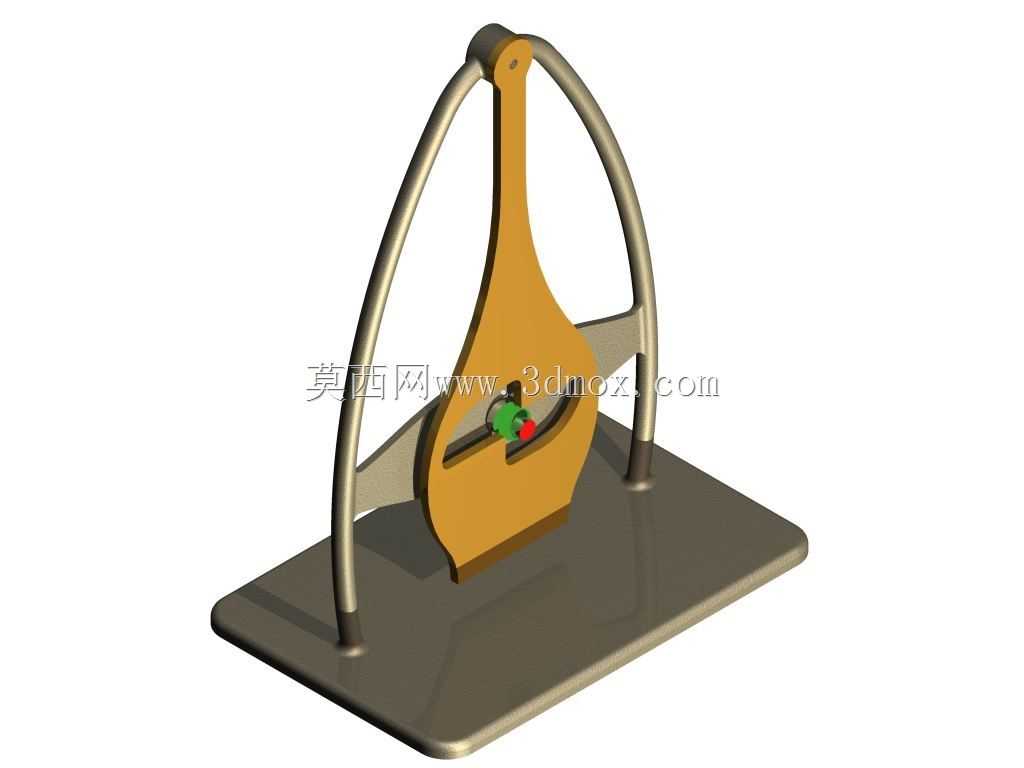

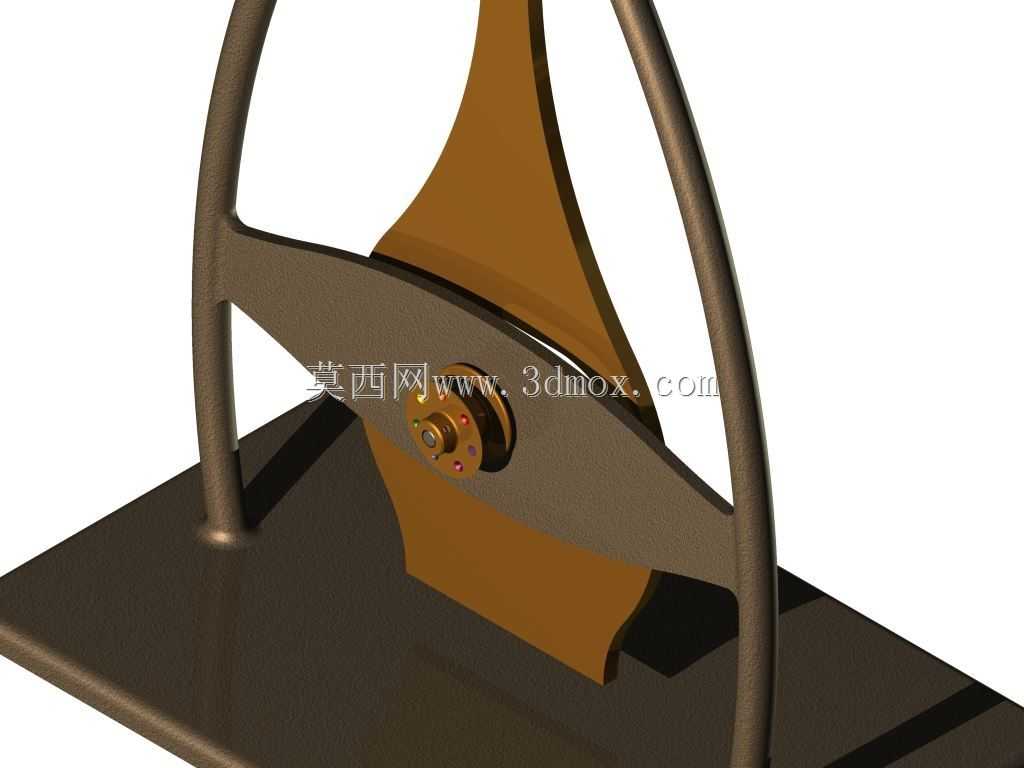

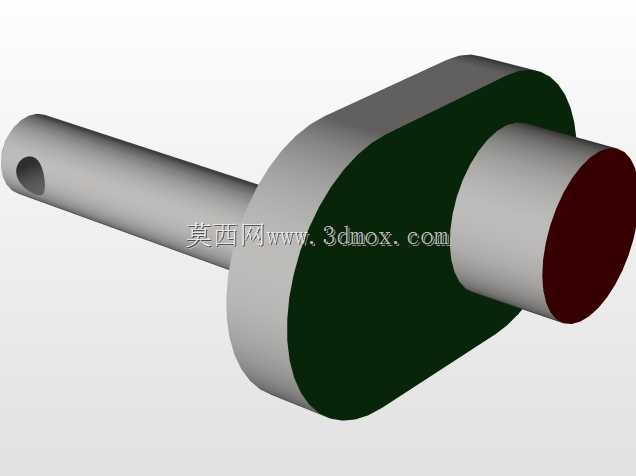

这是一个非常简单的擒纵机构-准备用作时钟的心脏。主要地，只有两个可移动的部分：曲柄和钟摆。零件和部件采用Autodesk Inventor 2014建模；应用动力学仿真和Inventor Studio软件对机构进行了仿真，结果表明，机构应该由挂在缠绕在卷筒上的线上的重物驱动，但重物和线不存在，它们的作用被通过放置在基座后面的卷筒施加在曲柄上的1.5 N·mm的恒定动量所代替，顺时针方向。这个动作从第一刻起就完全由曲柄开始，你可以通过观看视频看到这一点。在与惯性搏斗之后，曲柄开始摆锤的运动，摆锤的振幅逐渐增大。振幅在一段时间后变得稳定，这将是机构正常运行时的稳定行为。我必须提到的是，不涉及摩擦。曲柄的圆柱形部分与摆锤的内窗之间的接触也有一个零恢复，你可以自己实验所有的动态感觉。使用Inventor Professional 2014（或2015，…）打开下载目录中的“Escapement MacDowall（305）.iam”文件，然后进入Environments/Dynamic Simulation。模拟播放器对话框将出现在屏幕上。单击播放按钮并观看移动。到达终点后，单击对话框（构造模式）中最左侧的按钮，然后更改所需的任何设置。例如，双击“Torque”对象，将1.5 N.mm的值更改为另一个值，略接近此值。再次点击播放按钮，观看改变的动作。这个想法来自这里：http://507movements.com/mm_305.htmlBy 与附带的“Start picture.jpg”相比，您会注意到曲柄必须放置在摇锤的中心。一些实际应用are:https网址：youtu.be/GuqLck6ag98https://youtu.be/osUvoeMAMrAWhen 你看最后两个结构有多简陋，你不能停下来想：“我想知道我是否可以用我心爱的CAD软件来模拟这些如此简单的事情……”
