平行轴曲柄摇杆传动机构结构

该平行轴传动连杆机构主要应用于需要实现两平行轴间非等速传动的工业场景，常见于轻工包装设备的间歇送料工位、小型纺织机械的导杆驱动单元、教学实验台的机构演示模块中，可在输入轴保持恒定角速度的工况下，为输出端提供带有明显变速特性的往复摆动动作，适配需要从动件具备急回运动特性的作业需求，能够有效简化传动链路，减少额外变速构件的配置。

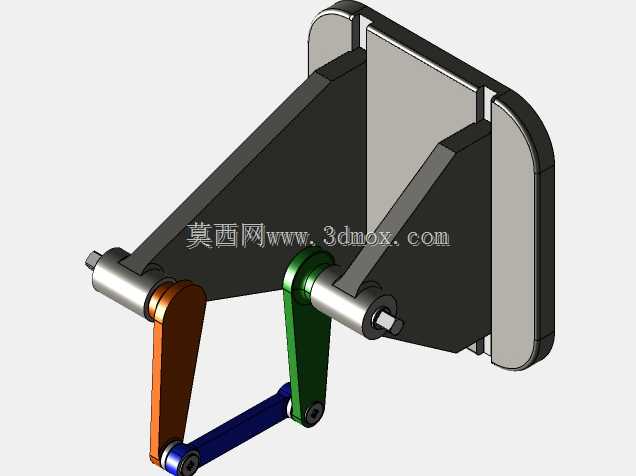

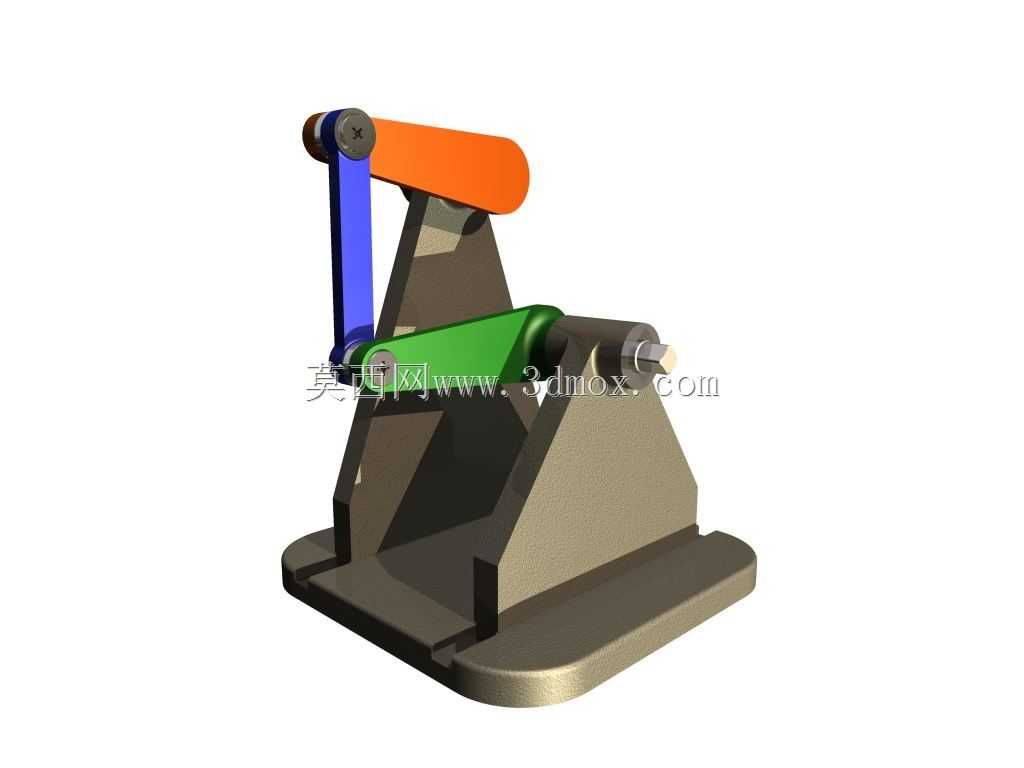

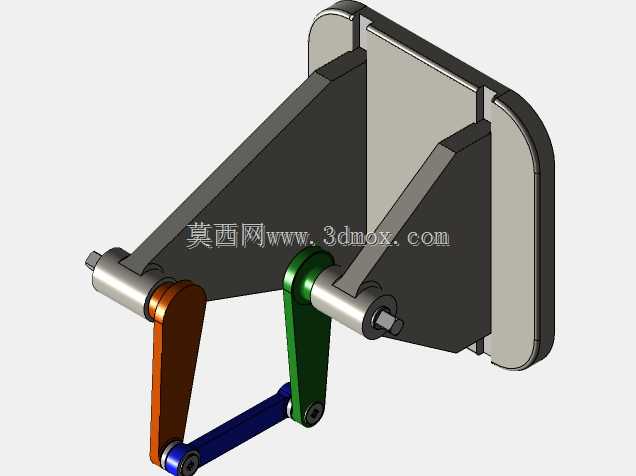

整套机构采用经典的曲柄摇杆传动逻辑，绿色构件为固定角速度的输入曲柄，通过蓝色中间连杆带动橙色输出摇杆完成往复摆动，底座采用双侧三角支撑的一体式铸造型结构，为整套运动构件提供稳定的安装基准，可有效抵消连杆运动过程中产生的侧向倾覆力矩，保障高速运转下的机构稳定性。输入曲柄与输出摇杆的转轴保持平行布置，两轴的中心距由底座上的轴承安装位精度保证，安装时需确保两轴的同轴度公差控制在0.02mm以内，避免连杆运动过程中出现卡滞或异常磨损。

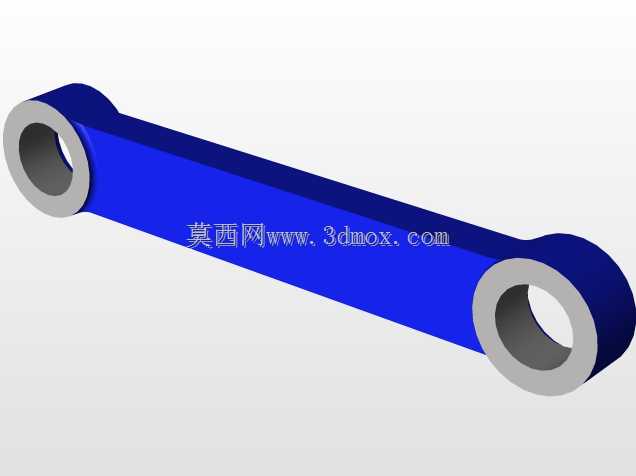

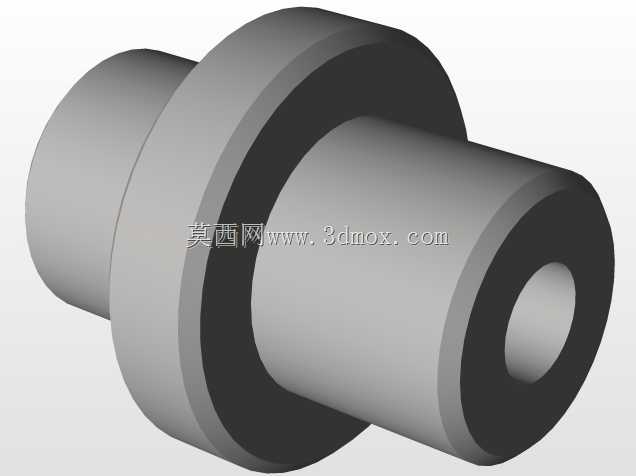

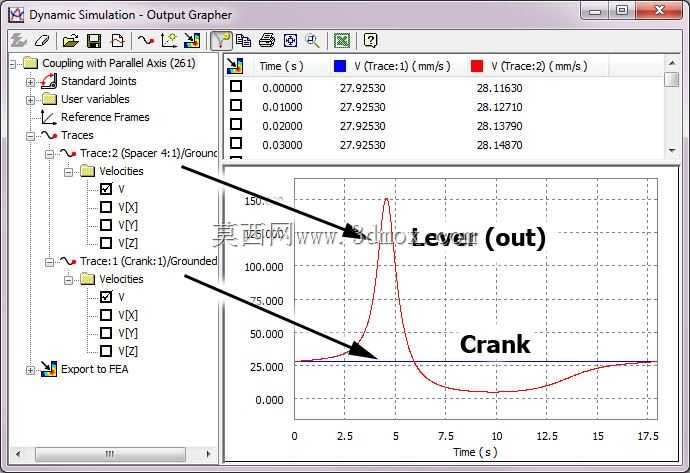

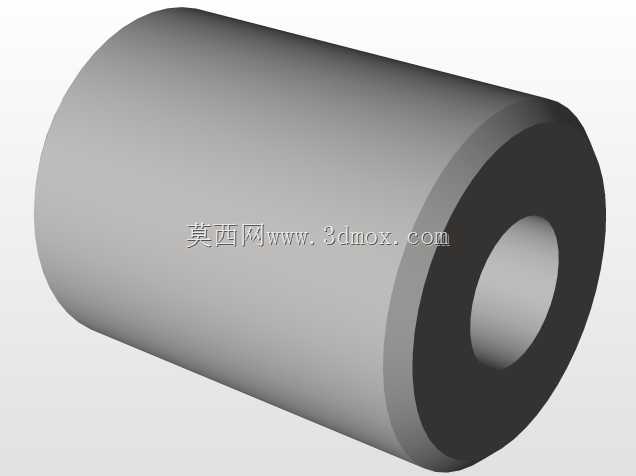

设计过程中重点优化了连杆长度与曲柄半径的配比，通过调整蓝色中间连杆的有效长度，可灵活改变输出摇杆的摆角范围与变速特性，当曲柄长度固定时，缩短中间连杆长度会增大输出端的角速度波动幅度，适配需要明显急回效果的工位；适当加长中间连杆则可让输出运动更趋近于匀速摆动，适配运行平稳性要求更高的场景。机构的各铰接点均采用耐磨衬套结构，可降低长期往复运动带来的铰接副磨损，延长整机维护周期。

安装边界方面，整套机构底座的安装孔采用对称布置设计，可直接通过螺栓固定在设备的安装平台上，输入轴端预留了标准的联轴器对接位，可直接与驱动电机的输出轴连接，输出摇杆端预留了外接作业构件的安装螺孔，可根据实际作业需求加装拨杆、压头、导杆等执行末端，无需额外制作转接构件。机构运动过程中所有构件的运动包络均在底座轮廓的上方范围内，不会超出底座的安装边界，便于在紧凑的设备腔体内部署安装，不会与周边其他构件产生运动干涉。通过运动仿真验证，该机构在额定转速下运行无死点，传动过程中冲击载荷小，可长期稳定运行在中低速传动工况下，用户可根据实际的传动需求调整各构件的尺寸参数，适配不同摆角、不同传动比的平行轴传动需求。
