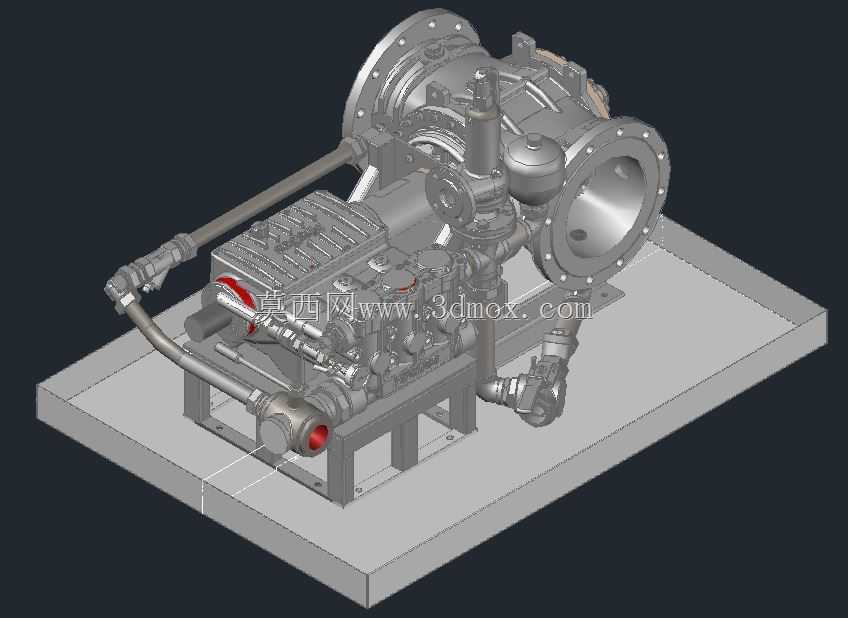

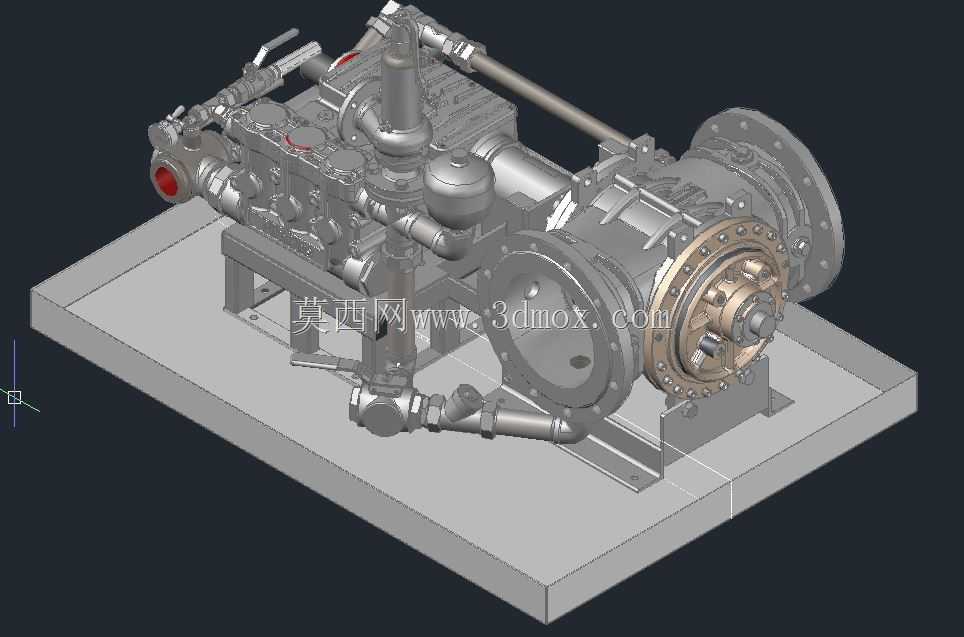

泡沫灭火系统用比例混合泵结构设计

这款比例混合泵主要面向固定泡沫灭火系统场景设计，可广泛部署在石油化工储罐区、油库装卸站台、地下车库、船舶机舱、大型仓储物流库区等存在可燃液体火灾风险的场所，是泡沫灭火系统中实现泡沫液与压力水按精准比例混合的核心功能部件，直接决定泡沫混合液的输出浓度稳定性，进而影响泡沫灭火剂的灭火效能。设备运行时，可借助压力水流过文丘里结构产生的负压自动吸入泡沫浓缩液，无需额外配置泡沫液加注动力源，能够在系统供水压力波动范围内稳定维持3%或6%的标准混合比，适配蛋白泡沫、氟蛋白泡沫、水成膜泡沫等主流类型的泡沫灭火剂，既可以接入固定式自动灭火管网联动火灾报警系统自动启动，也可搭配消防炮、泡沫产生器、泡沫枪等终端喷射设备手动操作使用。整体设计采用集成式撬装布局思路，将比例混合腔体、泡沫液吸入控制阀组、压力调节组件、传动连接端、进出口法兰接口全部整合在统一的刚性安装底座上，摒弃了传统分体式安装需要现场拼接管路、校准同轴度的繁琐流程，所有过流部件的流道均经过圆弧过渡优化，最大限度降低流体沿程阻力损失，避免泡沫液在流道内滞留结块堵塞通路；泵体与传动端的连接采用法兰式对接结构，密封面设置多道耐油耐腐蚀密封圈，可长期耐受泡沫浓缩液的弱腐蚀特性，同时适配消防水系统的长期带压运行要求。安装边界方面，整体底座采用标准化地脚螺栓孔位设计，进出口法兰尺寸符合通用消防管路对接标准，设备整体重心沿底座中心轴线对称分布，安装时仅需保证底座水平度偏差不超过千分之二，预留足够的侧面操作空间用于阀组调节与日常维护即可，无需额外搭建独立支撑结构；外露的管路接口均设置防护堵头，避免运输与安装过程中杂物进入流道造成堵塞，侧置的控制阀组操作高度符合人体工程学设计，日常巡检时可直接观察阀位状态、调节混合比例，无需登高或拆解外围护结构。
