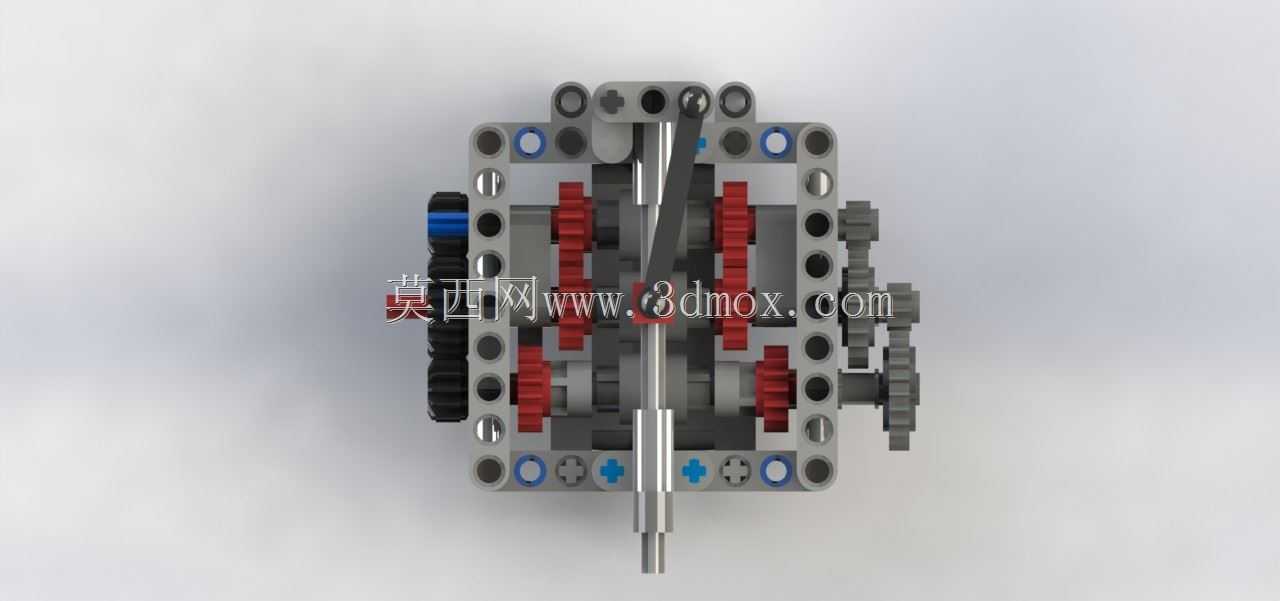

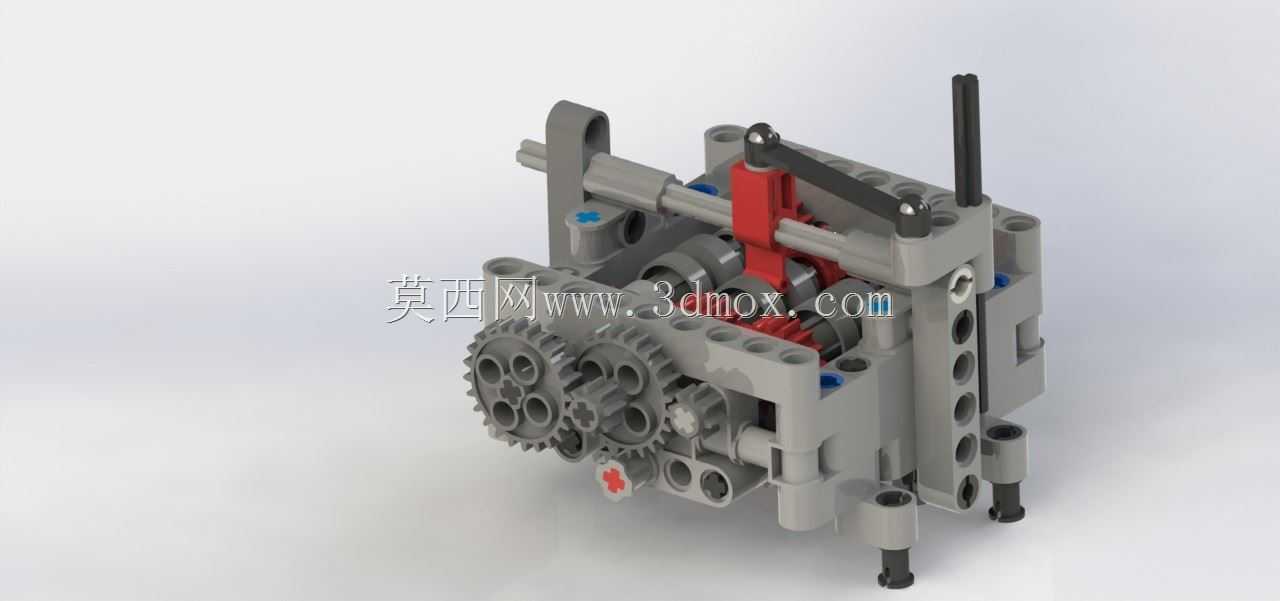

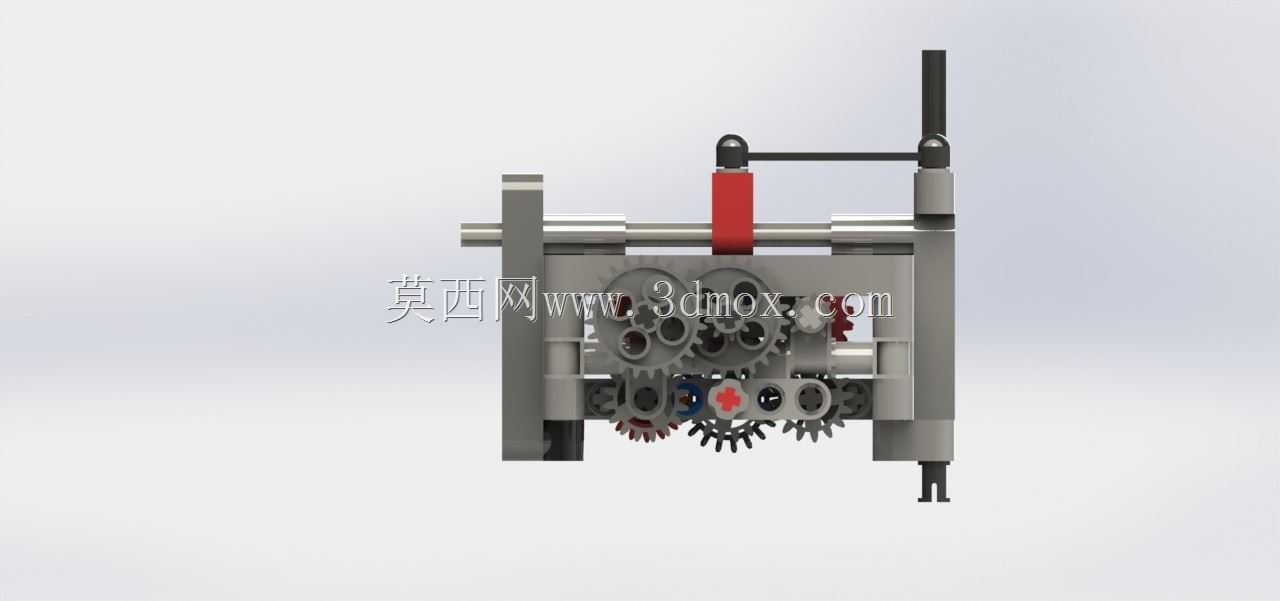

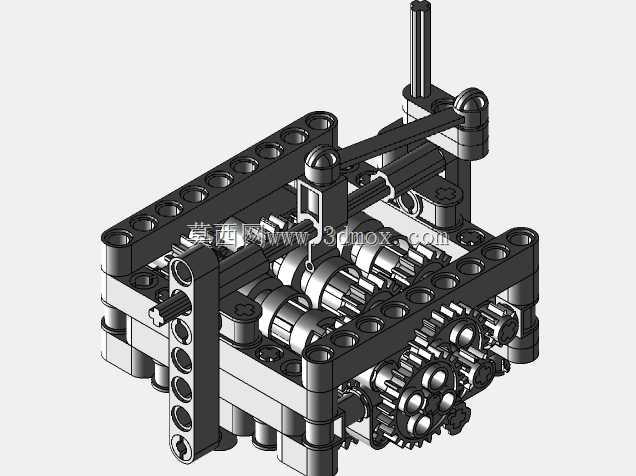

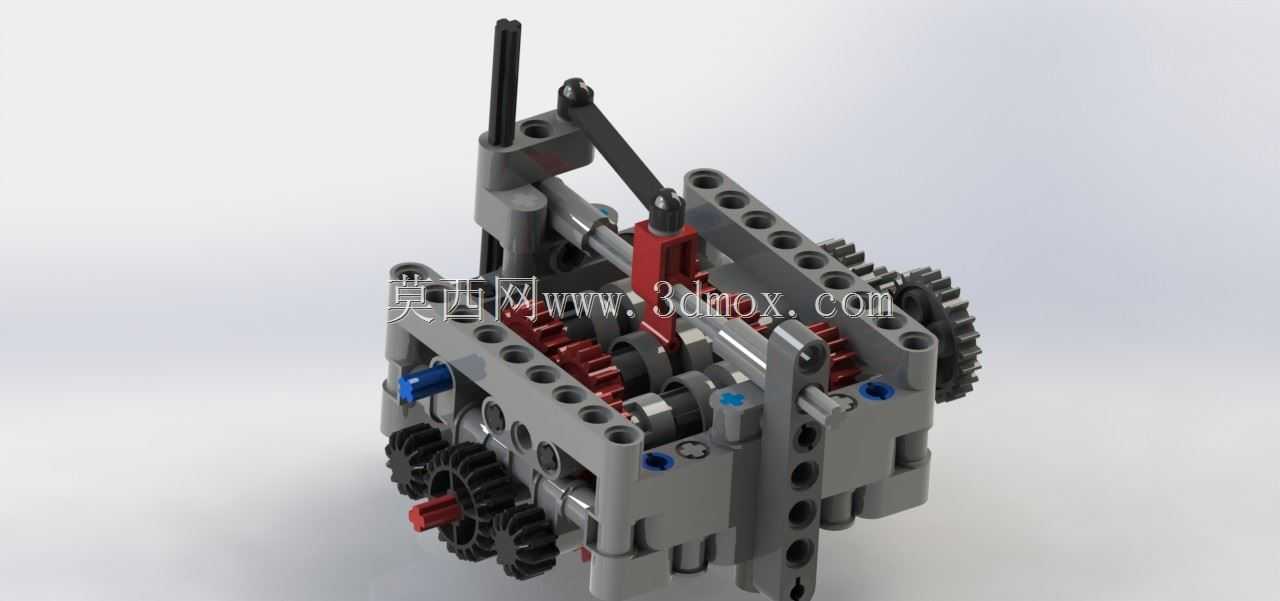

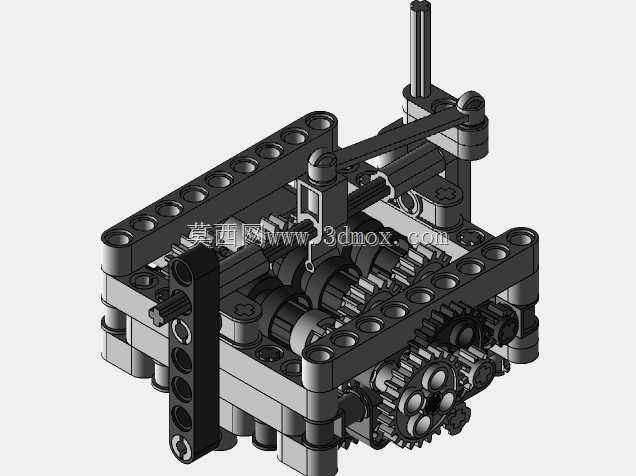

积木拼搭式六速换挡变速传动结构

这款六速变速传动结构采用积木拼搭的模块化设计思路，核心面向机械原理教学演示、创意积木传动系统搭建、小型桌面机械原型开发等应用场景，既可以作为机械专业入门阶段理解变速换挡逻辑的具象教学载体，也能嵌入到各类积木拼搭的移动载具、动力传输装置中，为整套系统提供多档位扭矩、转速匹配能力。

从实际用途来看，该结构通过不同齿数齿轮组的啮合切换，实现六组不同传动比的动力输出，能够匹配不同负载、不同转速的动力输入需求：低档位可放大输出扭矩，适配大负载爬坡、重载牵引的工况需求；高档位可提升输出转速，适配高速巡航、低负载快速移动的场景，整套换挡逻辑与民用手动变速器的工作原理保持一致，能直观展现同步啮合、档位锁止、动力传递路径切换的核心机械逻辑。

在功能特性上，该结构采用侧置换挡拨杆的操作布局，拨杆连接内部换挡拨叉，可精准推动啮合套在不同档位齿轮组之间切换，每个档位都设置了对应的定位结构，避免跳档、脱档问题；整套传动结构采用平行轴齿轮布局，输入轴、输出轴、中间轴的轴间距完全匹配积木标准安装孔位，所有齿轮均采用标准积木齿形参数，啮合间隙控制在合理范围，既保证传动过程顺畅无卡滞，又能减少齿轮啮合过程中的旷量，降低动力传输损耗。

设计过程中，工程师优先考虑了结构的紧凑性与安装兼容性：整体外形采用方正的积木堆叠轮廓，所有安装孔位都遵循通用积木的连接标准，可直接与各类积木梁、轴、销零件拼接固定，不需要额外制作转接件；安装边界预留了充足的操作空间，换挡拨杆的活动行程内无其他结构干涉，输入轴、输出轴的两端都预留了标准连接位，可直接外接动力电机、负载轮组等外部组件。结构内部的齿轮排布经过多轮调试，将常啮合齿轮组与换挡滑动齿轮组分层布置，既缩短了整体轴向尺寸，又避免了不同档位齿轮之间的运动干涉，同时在壳体对应位置设置了轴套支撑点，每根传动轴都有多点支撑，减少高速转动时的轴体晃动，提升整套结构运转的稳定性。
