双柱带弧形定位结构机械连接基座

　　这类带双立柱与弧形定位结构的基座零件，在轻工自动化输送线的侧边挡停机构、小型工装夹具的定位模组里应用十分广泛，日常产线调试中经常会碰到类似结构的选型与改型需求。从实际使用场景来看，该零件主要承担两个核心功能：一是作为承载基体，为上方的检测元件、小型挡停块或者导向轴提供稳定的安装支撑；二是通过前端的弧形卡槽结构，与配套的圆柱类杆件实现快速卡接定位，减少装配时的对位调整时间，在快换工装的工位上，这种结构能把单工位的换型时间压缩近三成。

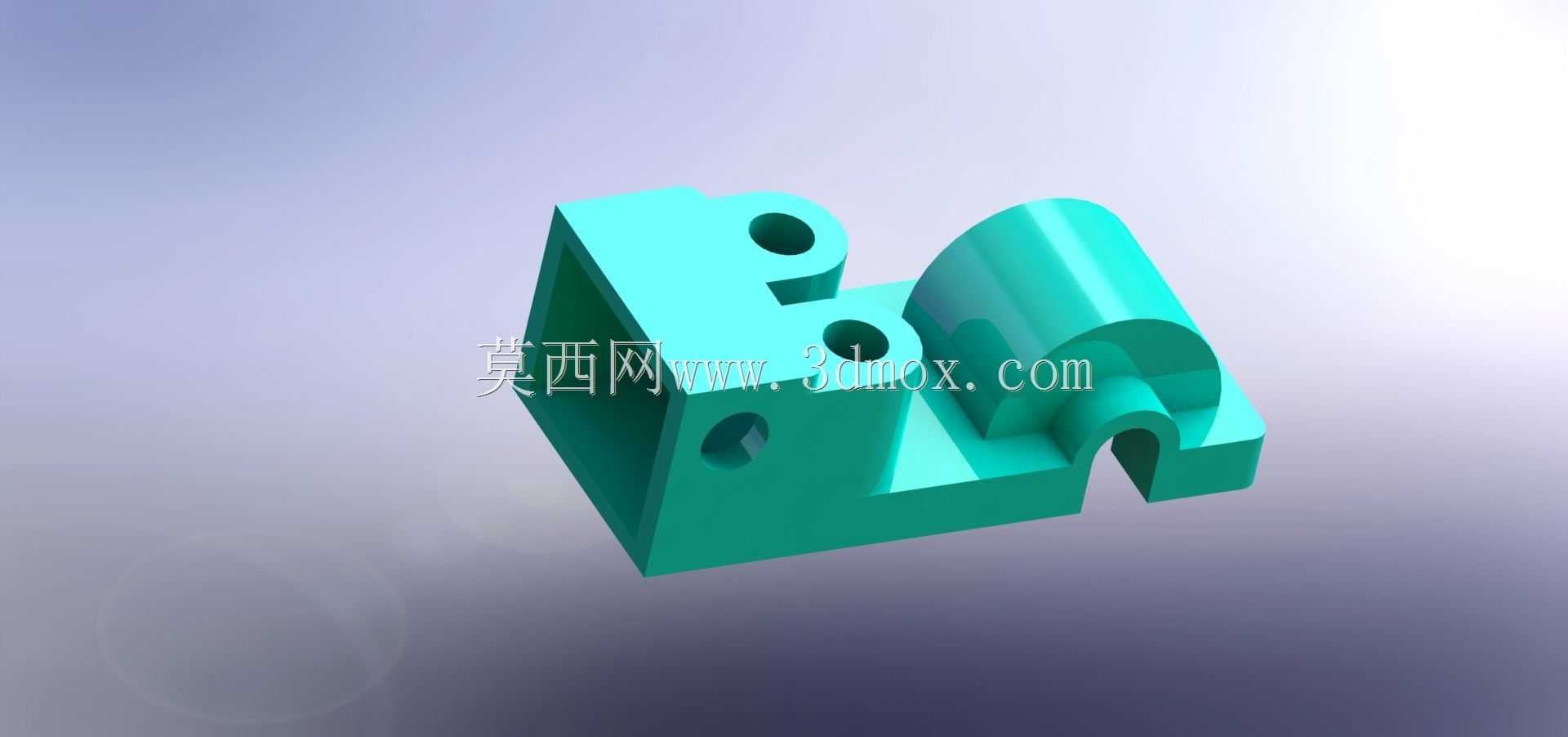

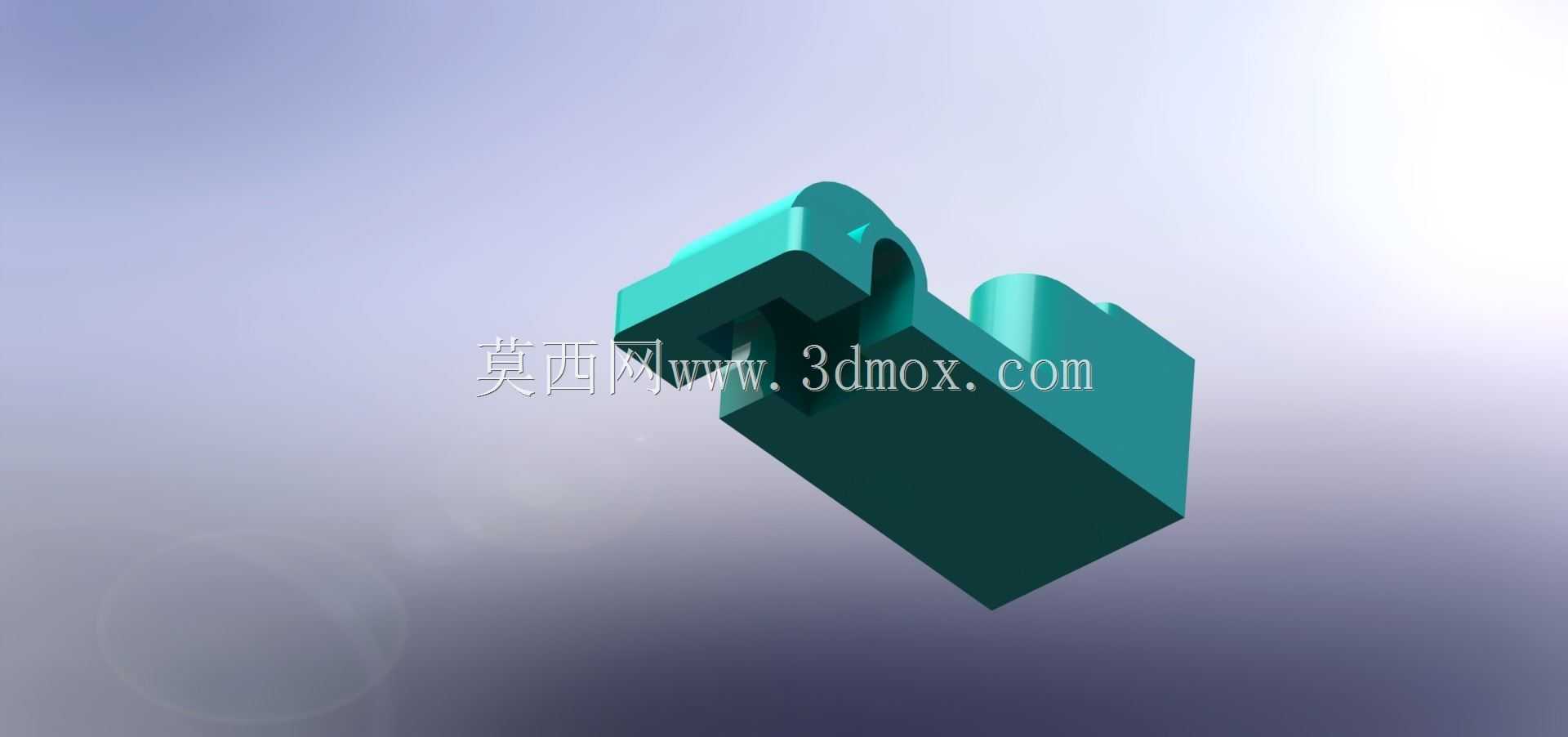

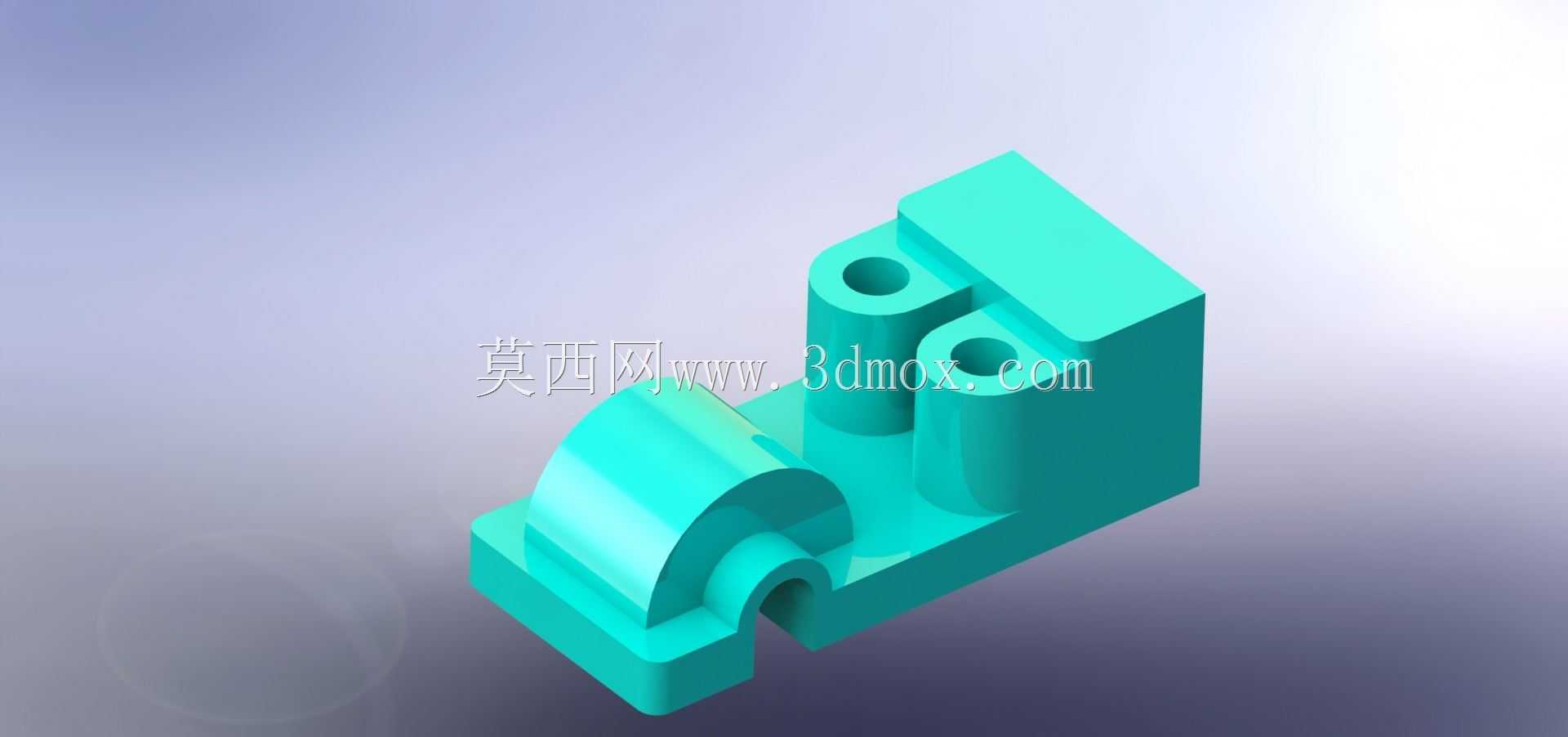

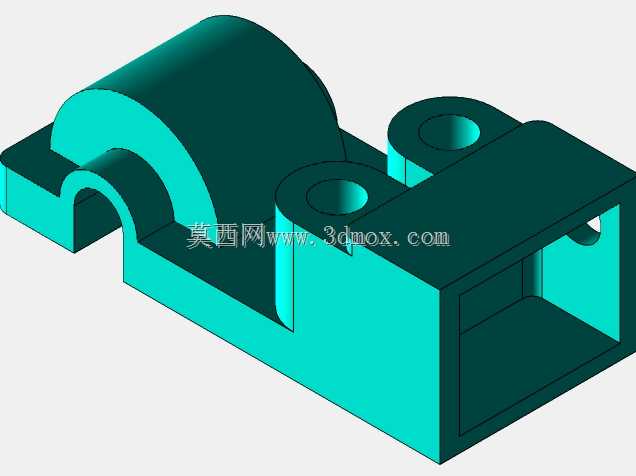

　　从结构设计逻辑来看，零件整体采用一体化铣削成型的思路，主体底座做了加厚处理，底部预留的平整安装面可以直接贴合设备的铝型材安装面或者工装台面板，不需要额外加工调整垫片。两个平行布置的带孔立柱，孔位同轴度公差控制在0.02mm以内，既可以穿装销轴实现铰接功能，也可以拧入紧定螺钉对插入的杆件做轴向锁止，立柱根部做了R3的圆角过渡，避免应力集中导致的根部断裂——之前做过的类似无圆角结构，在频繁受侧向冲击的工位上，使用寿命往往不到三个月，加了过渡圆角之后，抗疲劳强度能提升两倍以上。前端的弧形卡槽结构，内弧面做了0.1mm的精度预留，刚好能卡入直径匹配的圆柱导杆，卡槽下方的小凸台是限位止口，卡入后能限制零件沿导杆轴向的窜动，不需要额外加装轴用挡圈，减少了装配零件数量。

　　关于安装边界的尺寸控制，这类零件的底座长宽尺寸适配常规40系列铝型材的安装槽距，两个安装孔的中心距刚好对应型材槽的中心位置，安装时可以直接用T型螺栓穿装固定，不需要在型材上额外打孔。整体高度控制在较低的区间，不会占用过多的垂直安装空间，在空间紧凑的线体侧边安装时，不会和旁边的输送辊筒、传动皮带产生运动干涉。零件的壁厚做了均匀化处理，最薄位置的壁厚不小于5mm，既保证了整体刚性，在采用尼龙或者POM材质加工时也不会出现注塑缩痕，如果是采用铝合金材质做阳极氧化处理，均匀壁厚也能避免氧化过程中出现变形。

　　在实际选型适配的时候，需要注意前端弧形卡槽的配合公差，如果是用于频繁拆装的快换工位，卡槽和导杆的配合选H8/g7的间隙配合，拆装顺畅不会卡滞；如果是用于固定定位的工位，选H7/k6的过渡配合，装配后基本无间隙，定位精度更高。两个立柱上的安装孔，如果是穿装销轴做铰接使用，孔内可以加装铜套减少磨损，延长零件使用寿命；如果是用于安装传感器，孔位可以加工内螺纹，直接拧入传感器的螺纹端，不需要额外加装螺母固定。另外零件的底座侧边做了小的倒角处理，安装时不会划伤操作人员的手部，也能避免和相邻安装的零件产生锐角干涉。

　　从结构优化的角度来看，这类零件在设计时没有多余的冗余结构，所有特征都服务于安装、定位、承载三个核心功能，没有为了外观做不必要的曲面处理，非常适合采用数控铣削或者3D打印快速打样验证，小批量生产时也可以采用开模注塑的方式降低成本，在非标自动化设备的零散配件里，这种兼顾定位与安装功能的集成式基座，能大幅减少装配时的零件数量，降低整个机构的装配复杂度，也减少了后期维护时的备件种类。
