蝶形翼式手动拧紧旋钮结构设计

　　在日常的设备调试、工装夹具锁紧、小型机构手动调节场景里，这类翼形手动操作件的使用频率远高于需要配套工具的外六角、内六角紧固件，它不需要额外借助扳手、螺丝刀等工具，操作人员直接用手指捏住两侧翼片施加扭矩就能完成锁紧或松开动作，在需要频繁拆装、快速调节的工位上能大幅降低操作辅助时间，比如小型试验台的夹具固定、设备检修口的快拆盖板锁紧、工装定位块的手动压紧、民用管路的手动截止阀操作端、甚至部分小型医疗器械的调节锁紧位都能看到这类结构的身影。

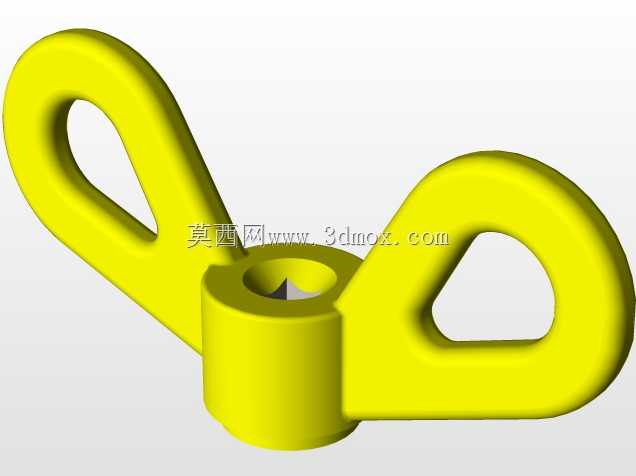

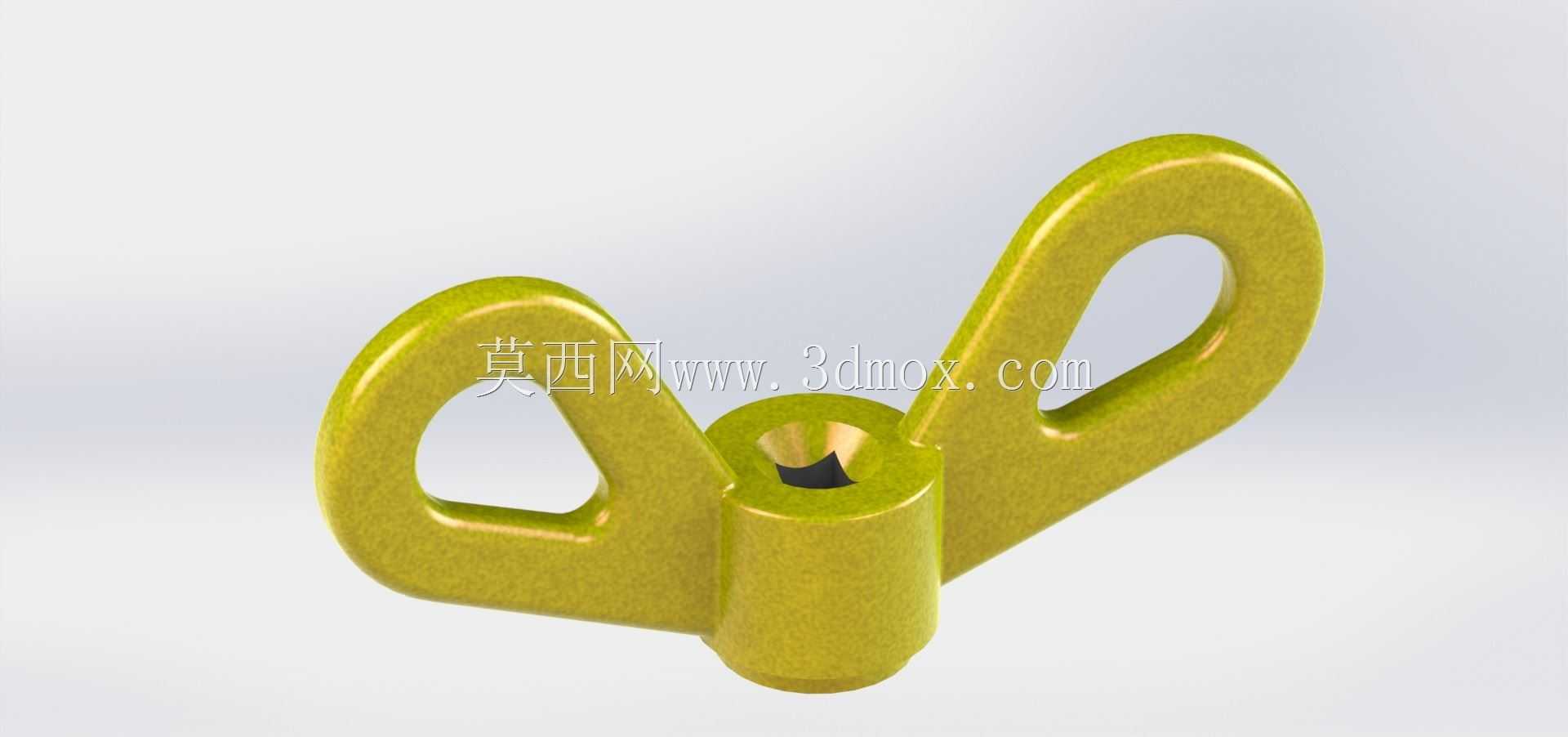

　　从结构设计逻辑来看，中间的圆柱基体是核心的功能承载区，中心的异型孔是和被连接件配合的关键部位，这里采用的非圆内孔结构，是为了和对应轴端的异型截面匹配，传递扭矩的同时避免相对转动，相比普通的圆孔加顶丝的固定方式，这种异型孔配合能承受更大的周向扭矩，在反复拧紧松开的过程中不会出现顶丝滑牙、配合松动的问题。基体的外径尺寸需要和内孔的扭矩承载能力匹配，不能出现翼片施加额定扭矩时基体开裂的情况，设计时要根据所选材料的许用切应力，核算内孔到基体外圆的壁厚，保证在人手最大施加扭矩的工况下，壁厚处的剪切应力低于材料许用值的70%，留出足够的安全余量，毕竟手动操作的力度波动范围大，不能按理想扭矩值做临界设计。

　　两侧对称的翼片是手动施力的部位，它的轮廓做了大圆角过渡处理，没有尖锐的棱角，一方面是避免操作人员施力时硌手，提升长时间操作的舒适度，另一方面圆角结构能减少应力集中，在翼片和基体连接的根部位置，做了渐变的加厚过渡，这个位置是整个零件应力最高的区域，拧紧时翼片相当于悬臂梁，根部承受的弯曲应力最大，如果这里做直角过渡，反复受力后很容易出现根部断裂的问题，渐变圆角的设计能让应力平顺传递到基体上，大幅提升零件的疲劳寿命。翼片的长度是根据需要的操作扭矩来定的，根据人手日常操作的舒适施力范围，单指施加的力大概在30-50N左右，翼片的有效力臂长度乘以这个力值，要能达到被连接件需要的预紧扭矩，同时力臂不能太长，否则会导致零件整体尺寸过大，占用过多安装空间，也不能太短，否则需要施加很大的手劲才能达到预紧力，操作体验差。

　　从安装边界来看，这类零件的安装高度就是基体的总高度，设计时要保证基体下端面和被连接件的贴合面平整，没有凸起的分型线或者毛刺，否则锁紧时会出现贴合不实、锁紧后歪斜的问题。翼片的最大回转半径是安装时需要重点考虑的空间尺寸，要保证在翼片旋转的整周范围内，没有其他干涉的零部件，预留出至少3-5mm的操作间隙，方便手指能顺利捏住翼片转动，不会被周边的结构挡住操作空间。零件的表面处理采用了镀彩锌的工艺，这种处理方式一方面能提升零件的防锈能力，在普通车间的湿度环境下不会轻易生锈，另一方面彩色的镀层也能起到视觉识别的作用，在设备上能快速找到这个手动操作的部位，和周边的黑色、银色零件形成视觉区分。

　　在材料选择上，这类零件一般采用压铸锌合金或者高强度工程塑料制作，锌合金材质的强度高，能承受较大的拧紧扭矩，适合需要较大预紧力的金属设备连接场景，工程塑料材质的重量轻、绝缘性好，适合用在电气设备、有绝缘要求的场景里，不会导电也不会锈蚀。设计时还要考虑翼片的截面形状，它不是等厚度的平板结构，而是从根部到端部逐渐变薄的椭圆截面，这种截面更贴合手指的握持弧度，施力时手指和翼片的接触面积更大，压强更小，操作时不会出现压痕或者打滑的问题，相比等厚度的平板翼片，这种流线型的截面握持舒适度提升非常明显。另外在中心孔的入口处做了倒角导向，安装时能顺利套入对应的轴端，不需要精确对孔就能快速装配，提升装配效率，倒角的角度一般选45度，深度1-2mm，既能起到导向作用，也不会因为倒角过深影响内孔的配合长度。

　　这类零件虽然结构看起来简单，但在细节设计上需要充分考虑人机工程学、结构强度、安装空间、使用场景的多重需求，很多新手设计时容易忽略根部的过渡圆角，导致零件使用几次就从根部断裂，或者翼片长度设计不合理，要么拧不动要么尺寸过大干涉周边结构，只有结合实际操作的手感和受力情况反复调整轮廓尺寸，才能做出好用耐用的手动操作零件。
