多通孔圆盘式机械传动连接构件

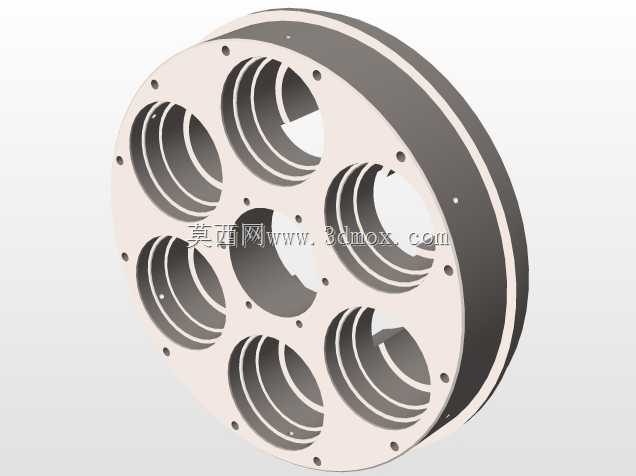

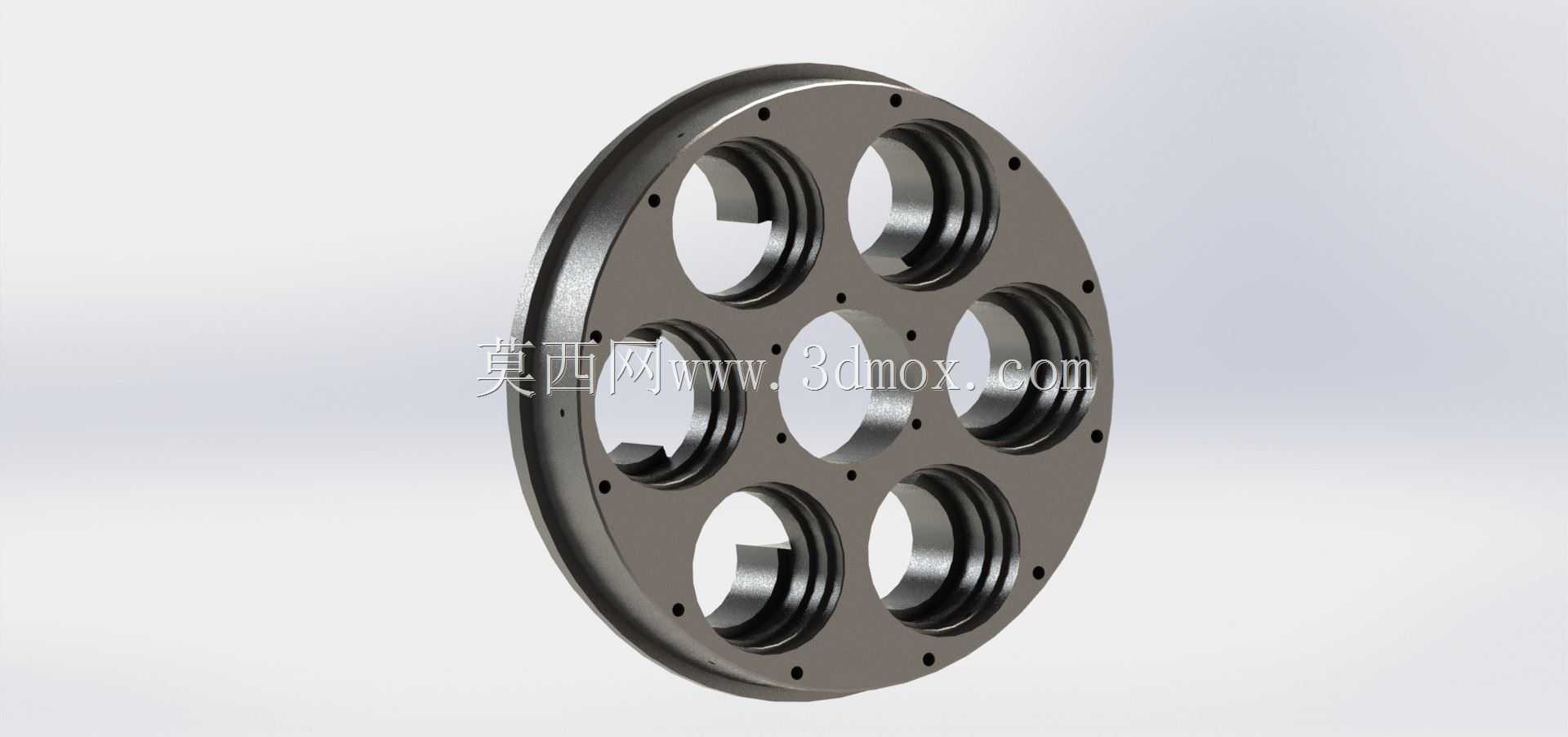

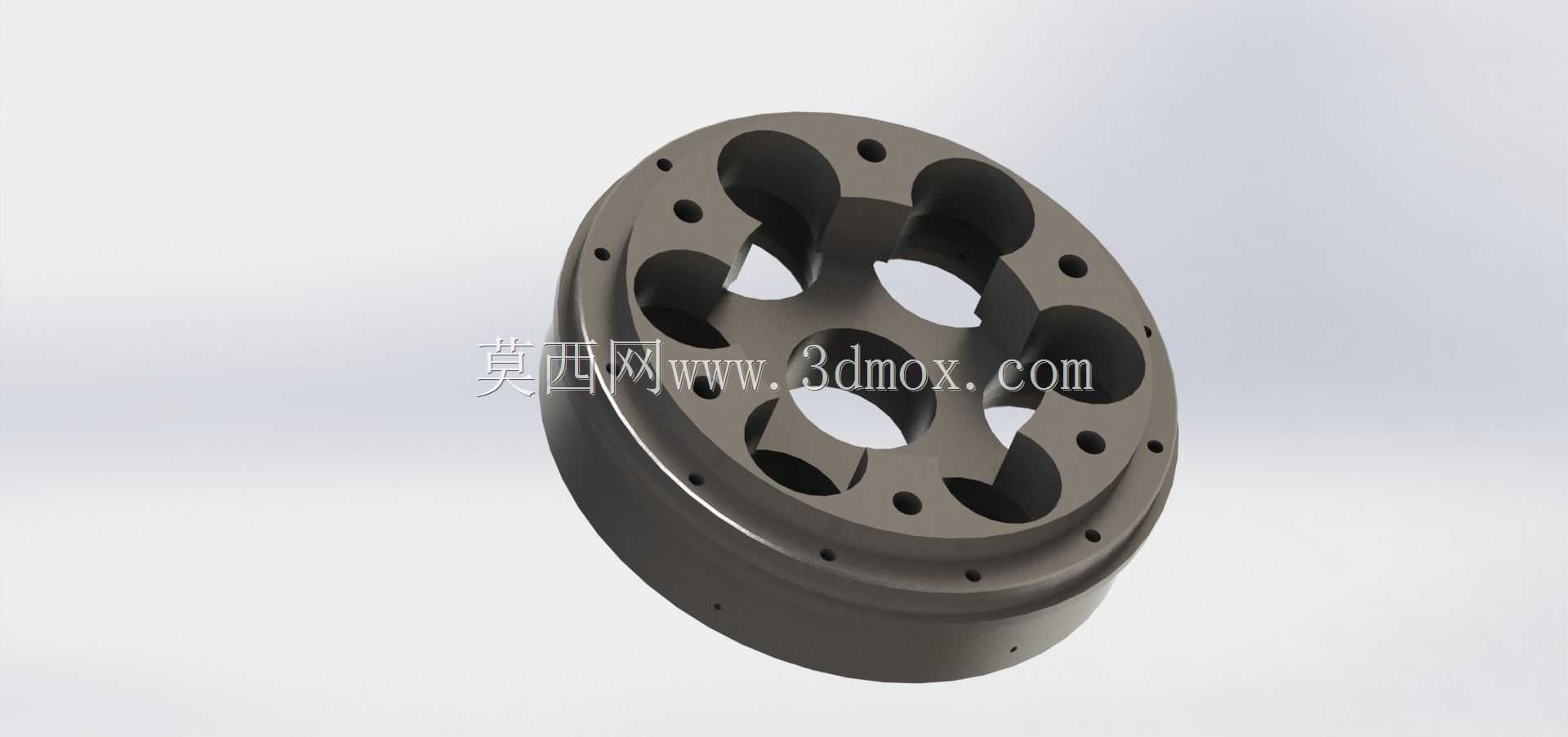

　　这类多孔圆盘构件常应用在多轴并行传动的动力分配场景中，最常见的部署位置是行星轮系的输出端连接位、多柱塞泵的缸体配流端、或是并联传动机构的动力分导界面，在实际设备运行中承担扭矩传递、多轴定位、端面密封配合的复合作用。从结构设计逻辑来看，构件整体采用薄圆盘基体设计，基体上沿圆周方向均匀分布六个带台阶的通孔，中心位置设置一个大直径中心通孔，基体端面沿内外圆周均匀布置多组小直径安装定位孔。六个周向分布的台阶孔并非等径通孔，靠近安装端面的一侧孔口做了倒角与沉台处理，目的是给配套的轴套、密封件或者传动销提供安装定位基准，避免装配时出现偏斜卡滞，同时台阶结构可以承担轴向的限位作用，防止配套传动件在运行过程中出现轴向窜动。

　　中心通孔的作用是穿过主轴或者中心定位轴，孔壁的加工精度直接决定整个构件的旋转同轴度，设计时通常会根据配合等级选择H7或者H8的公差带，和中心轴形成间隙或者过渡配合，保证高速旋转时不会出现偏心抖动。基体端面的小直径安装孔分为两圈布置，内圈孔靠近中心通孔，外圈孔靠近圆盘外圆边缘，这些孔主要用于和两侧的端盖、传动法兰做螺栓连接，孔位的位置度公差需要严格控制，否则装配时会出现螺栓无法穿入、连接端面贴合不严的问题，长期运行容易出现连接松动、端面泄漏的故障。从安装边界来看，这类构件的外圆直径通常根据配套的传动腔体内径设计，装配时外圆和腔体内壁之间会预留0.2-0.5mm的间隙，避免旋转时出现刮蹭，圆盘的厚度则根据需要传递的额定扭矩计算，

　　扭矩越大基体厚度越厚，同时六个周向孔之间的筋条宽度也会对应增加，保证筋条位置有足够的强度承受传动过程中的剪切应力。在实际选型应用时，需要先确认构件的中心孔直径和配套主轴的轴径匹配，再核对六个周向孔的分布节圆直径和配套传动件的安装尺寸一致，最后确认端面安装孔的孔距、孔径和两侧连接法兰的螺栓孔位对应，避免出现装配干涉。这类构件的材质通常选用45号钢或者40Cr合金钢，毛坯采用模锻工艺成型，之后经过调质处理提升整体强度，端面和各孔壁再经过精加工保证尺寸精度，部分有耐腐蚀要求的场景还会做表面发黑或者镀锌处理。设计建模过程中，需要先确定中心孔的基准轴线，再以该轴线为阵列中心绘制六个周向孔的草图，台阶孔的深度需要根据配套轴套的长度精确设定，

　　避免轴套装入后突出端面影响连接贴合，端面的安装孔阵列需要和周向孔的角度位置错开，防止孔位之间出现壁厚过薄的问题，降低构件整体结构强度。另外在孔口位置都需要做0.5-1mm的倒角处理，既可以去除加工毛刺，也能在装配时起到导向作用，提升装配效率。这类构件在运行过程中，六个周向孔内的传动件会同时传递扭矩，因此筋条位置会承受周期性的交变载荷，设计时需要做有限元强度校核，确认最大应力位置的安全系数满足使用要求，避免长期运行出现疲劳断裂。在密封配合的场景中，构件的端面需要做磨削加工，保证平面度在0.02mm以内，和密封件配合时不会出现泄漏间隙。
