复古单缸小型轮式农用牵引机车结构

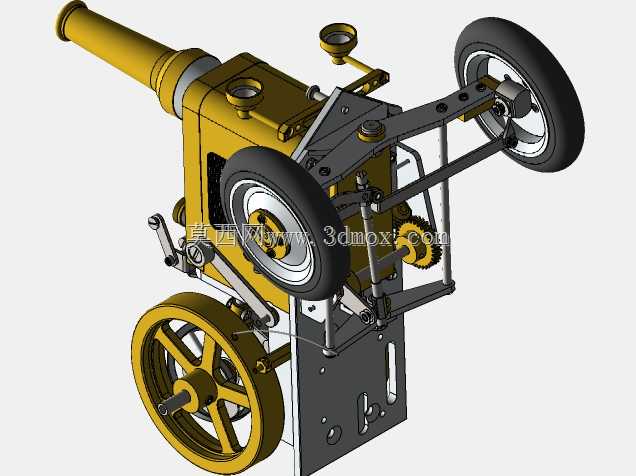

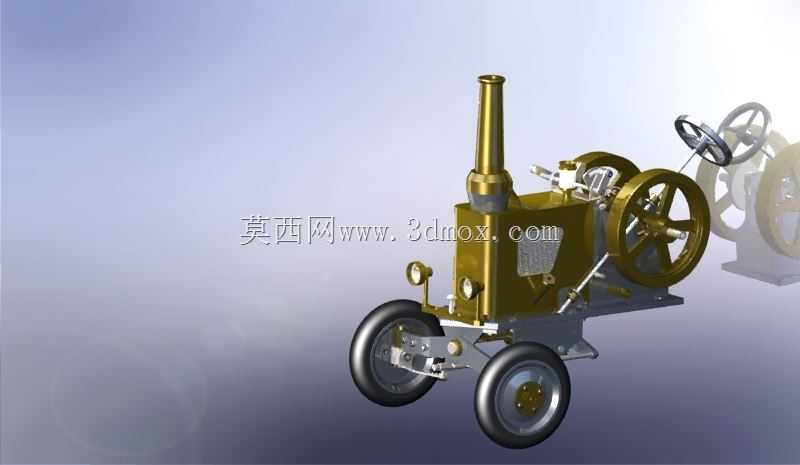

　　整机安装时无需额外浇筑固定基础，依靠自身铸铁飞轮与缸体的重量即可保持作业稳定性，静态放置时的接地比压控制在0.08MPa以内，不会对松软田面造成过度碾压。动力单元采用卧式单缸蒸发式水冷结构，缸体横向布置在车架中部位置，侧面集成大直径铸铁飞轮，飞轮既承担动力输出的惯量储存作用，平衡单缸做功的间歇性冲击，也作为手动启动的着力结构，飞轮侧预留的皮带轮接口可直接向外输出动力，无需额外加装分动结构，降低了整机的故障点。转向系统采用立式舵轮直接连接前桥转向节的结构，没有设置液压助力组件，转向传动比设置为3:1，操作人员站在机车侧方即可通过舵轮完成转向操作，适配低速作业场景下的操控需求，前桥采用摆动式铰接结构，可随地面起伏上下摆动15度，这款小型轮式牵引机车的三维结构，还原了早期单缸卧式动力农用机车的完整机械布局，在丘陵山地零散地块的短途农资转运、小型农具牵引作业场景中，这类小体量动力机车至今仍有实用参考价值，尤其适配地块碎片化、大型农机无法通行的山区作业环境，可挂载小型犁具、播种附件完成窄幅地块的耕作任务，也可作为短途动力源带动脱粒机、小型水泵等外置农用设备作业。从结构设计逻辑来看，整机采用前置单轮转向、后置双轮驱动的三轮布局，大幅压缩了整机转弯半径，在宽度不足1.5米的田埂便道上也能完成转向操作，整机长度控制在1.2米左右，宽度0.6米，高度不含立式排气筒为0.7米，立式排气筒顶端距地面高度为1.1米，整体外廓尺寸适配农村狭窄通行空间，

　　保证三个车轮在凹凸不平的田面都能有效接地，避免单轮悬空导致的动力损失。行走系统采用实心橡胶轮缘搭配钢制轮辐的结构，前轮直径0.25米，后轮直径0.35米，轮缘宽度均为0.06米，后轮直接与传动箱输出轴刚性连接，没有设置差速结构，在泥泞田面作业时可减少打滑概率，虽然硬面路面转向时会有一定的轮胎磨损，但针对农用低速作业场景，这种结构的可靠性远高于带差速器的复杂传动结构，日常维护仅需定期补充传动箱润滑脂即可，无需复杂的调校维护。排气系统采用立式直排结构，排气筒从缸盖位置向上延伸，顶端超出操作区域0.3米，避免作业时排气直接吹向操作人员，同时高位排气也能减少田间作业时灰尘被排气气流卷吸进入空气滤芯的概率。车架采用型钢焊接结构，

　　主梁为40号等边角钢拼焊而成，动力单元、传动箱、转向桥全部通过螺栓固定在车架预留的安装孔位上，各部件的安装边界预留了不小于10mm的拆装间隙，日常检修时可单独拆卸缸体、飞轮、转向桥等组件，无需拆解整机结构。整机的重心控制在前后轮距中点靠前0.1米的位置，静态时前轮承载35%的整机重量，后轮承载65%的重量，牵引作业时挂载的农具可通过后牵引架将部分重量转移到后轮，进一步增加后轮的抓地力，牵引点高度距地面0.3米，适配多数小型农用机具的牵引接口高度，无需额外制作转接挂架。从建模细节来看，所有传动部件的配合间隙都按照实际装配公差设置，飞轮与缸体的侧隙、转向节与衬套的配合间隙、轮轴与轴承的配合公差都符合农用机械的设计规范，

　　可直接作为小型农用动力机车改型设计的结构参考，也可用于复古农机展品的结构验证，建模时省略了不必要的外观覆盖件，完整保留了内部机械结构的连接关系，方便设计人员查看各部件的运动干涉情况，比如转向时前轮与车架的间隙、飞轮转动时与周边部件的安全距离都做了准确还原，在实际改型设计时可直接调用相关尺寸参数，减少基础结构测绘的工作量。这类小型动力机车的结构逻辑，本质是在有限的制造成本与维护条件下，最大化设备的环境适配性，没有冗余的电子组件与复杂的液压结构，所有部件都采用通用标准件，在乡村级的维修站点即可完成全部故障维修，这也是这类早期农机结构能够长期被参考借鉴的核心原因，其设计思路对当下丘陵山区适用的小型农机研发仍有较高的参考价值，尤其是在控制整机尺寸、降低维护难度、提升复杂地形通过性这几个维度，该结构的布局逻辑经过了长期的实际作业验证，不存在理论设计脱离实际使用场景的问题。
