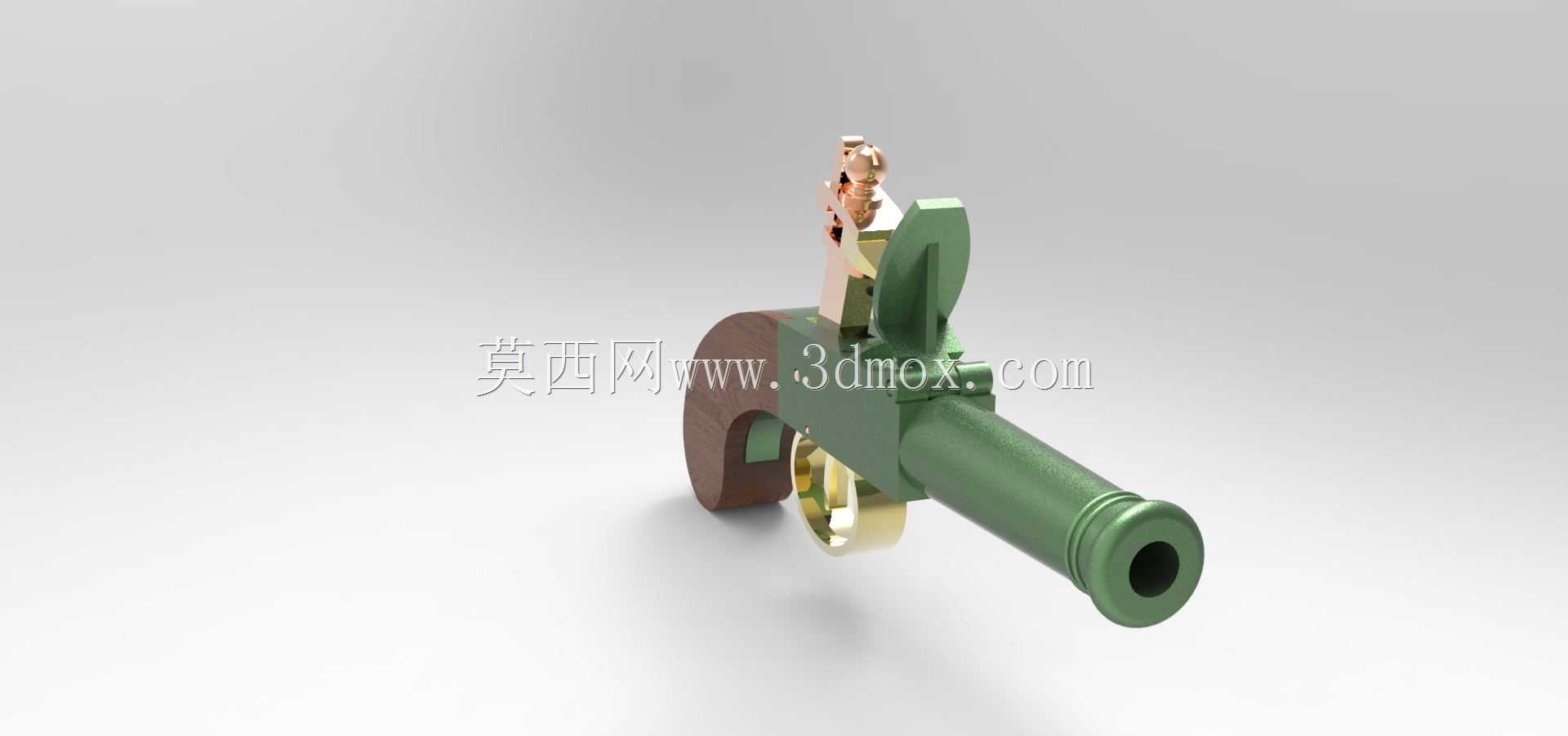

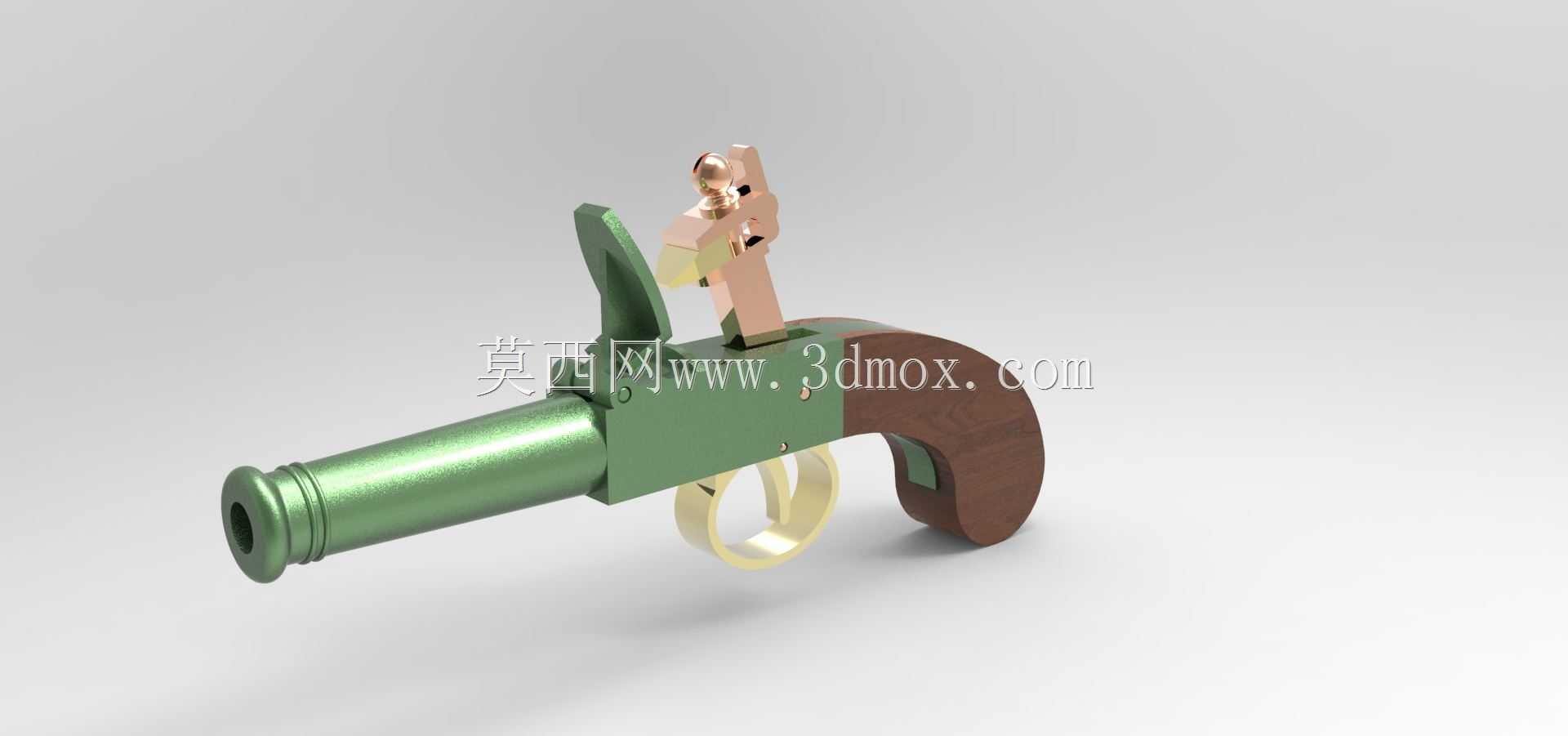

复古燧发式手持老式火炮结构设计

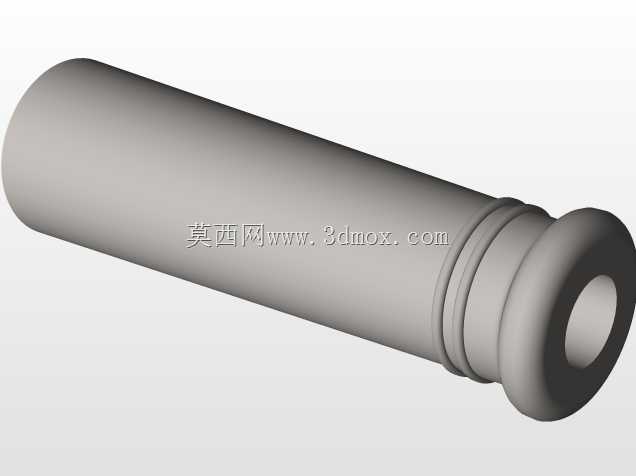

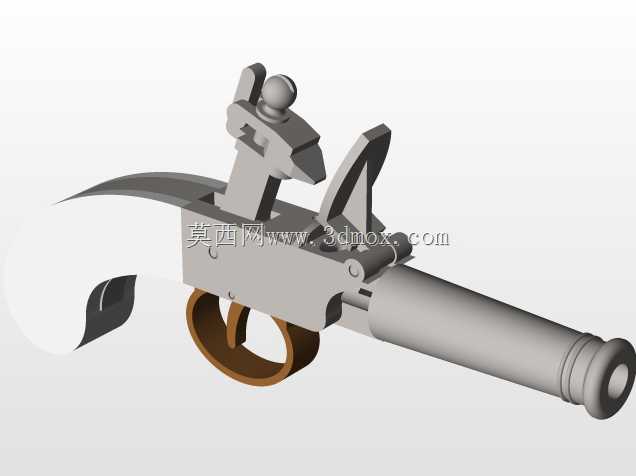

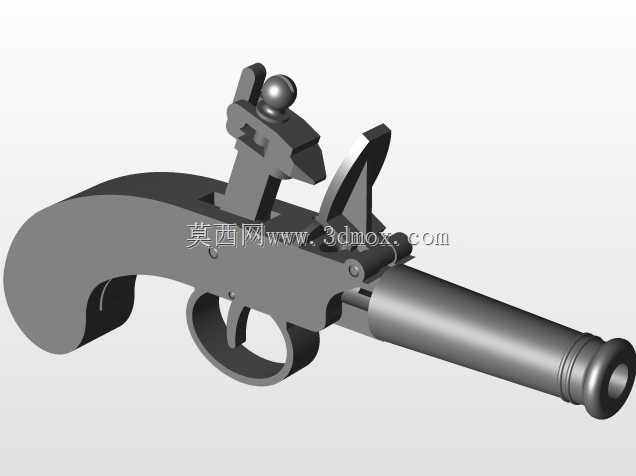

　　这款老式手持火器的三维结构设计，完整还原了早期前装式手持火炮的核心机械逻辑，在结构设计阶段优先兼顾了发火可靠性与握持操作的人机适配性，没有刻意做过度的艺术化夸张变形，所有构件的尺寸比例都参考了存世同类型实物的测绘数据做还原，可用于历史藏品复刻、影视道具制作、古机械结构教学等场景。从实际功能逻辑来看，该类老式火器属于早期单兵近战装备，主要依靠黑火药燃烧推动弹丸完成击发，整套结构分为身管组件、发火机构、握持组件三个核心模块，各模块之间通过榫卯配合与紧固件完成连接，没有复杂的集成化构件，拆分后可单独完成每个零件的加工制作，适配小批量手工复刻的加工需求。身管部分采用阶梯式变径设计，尾部药室位置壁厚做了加厚处理，可承受黑火药击发时的瞬时膛压，

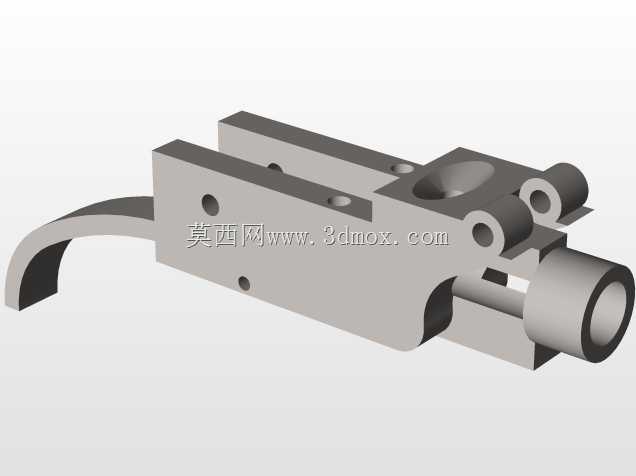

　　炮口位置做了多道环形凸起加强筋，既可以提升口部结构强度，避免反复装填过程中出现口部磕碰变形，也能在外观上还原老式铸炮的典型结构特征，身管内膛为光滑直孔设计，没有膛线结构，对应早期滑膛火器的弹道特性，设计时预留了足够的药室容积，可适配常规粒径的黑火药装药，药室侧壁开有细小的引火孔，连通外部的燧发发火机构，击发时火星通过引火孔进入药室引燃主装药。发火机构采用经典的燧发式夹锤结构，夹锤部分做了异形曲面设计，可牢固夹紧燧石，击发时在弹簧扭力作用下向前回转，燧石撞击前方的火镰产生火星，引燃火镰药池内的引药，进而完成整套击发动作；设计时对夹锤的回转行程做了限位约束，避免回转角度过大撞击到身管外壁造成构件损伤，弹簧的安装位置做了隐藏式处理，

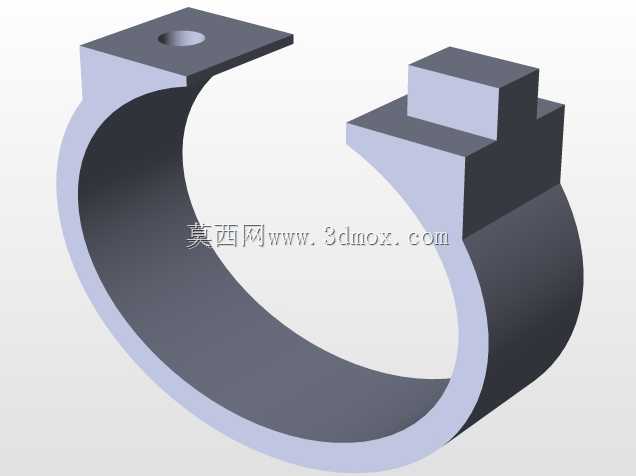

　　外部通过弧形盖板做防护，既可以避免火药残渣、灰尘进入弹簧铰接位置造成机构卡滞，也能让整体外观更整洁统一。握持组件采用弯柄式木质握把结构，握把的曲面弧度完全贴合人手自然握持的形态，握持时手掌可完全贴合握把曲面，手腕保持自然放松状态，长时间持握也不会产生明显的肌肉疲劳，握把与身管尾部通过金属套箍完成紧固连接，套箍上预留了紧固件安装孔，装配时可通过调整紧固件的锁紧力，保证握把与身管的连接刚性，避免击发时的后坐力造成握把松动移位。整套模型的外形尺寸控制在单手握持的合理范围内，身管长度与握把长度的比例经过多轮调整，保证整体重心落在握把靠前的位置，持握时不会出现头重脚轻的问题，安装边界上所有突出构件的外轮廓都做了圆角过渡处理，

　　没有尖锐的凸起棱角，避免操作过程中划伤手部，各活动构件之间预留了合理的装配间隙，即使采用木质、黄铜、熟铁等传统材料加工，也不会因为材料的热胀冷缩出现机构卡滞的问题。在细节结构处理上，金属构件的表面做了符合时代特征的质感区分，身管部分采用哑光的金属氧化质感，发火机构的活动构件做了局部的抛光处理，木质握把保留了自然的材质纹理特征，所有构件的连接位置都没有出现现代工业的标准化紧固件外露的问题，尽可能还原老式手工火器的装配特征。从结构设计的合理性角度出发，设计时对每个受力构件的壁厚都做了强度校核，比如身管药室位置的壁厚可承受常规装药下的膛压冲击，夹锤的铰接轴位置做了加粗处理，可承受反复击发时的冲击载荷，握把与金属套箍的接触位置做了防滑齿结构，提升连接的牢固度。该模型的结构拆分逻辑清晰，每个零件都可以单独导出工程图用于加工制作，不管是用于古机械结构的研究教学，还是用于文创藏品的3D打印复刻，或是影视道具的结构参考，都能提供完整的结构参考依据，还原老式手持火器的真实机械运作逻辑，避免出现不符合历史实物结构的常识性设计错误。
