复古米妮蒸汽拖拉机德瓦尔结构设计

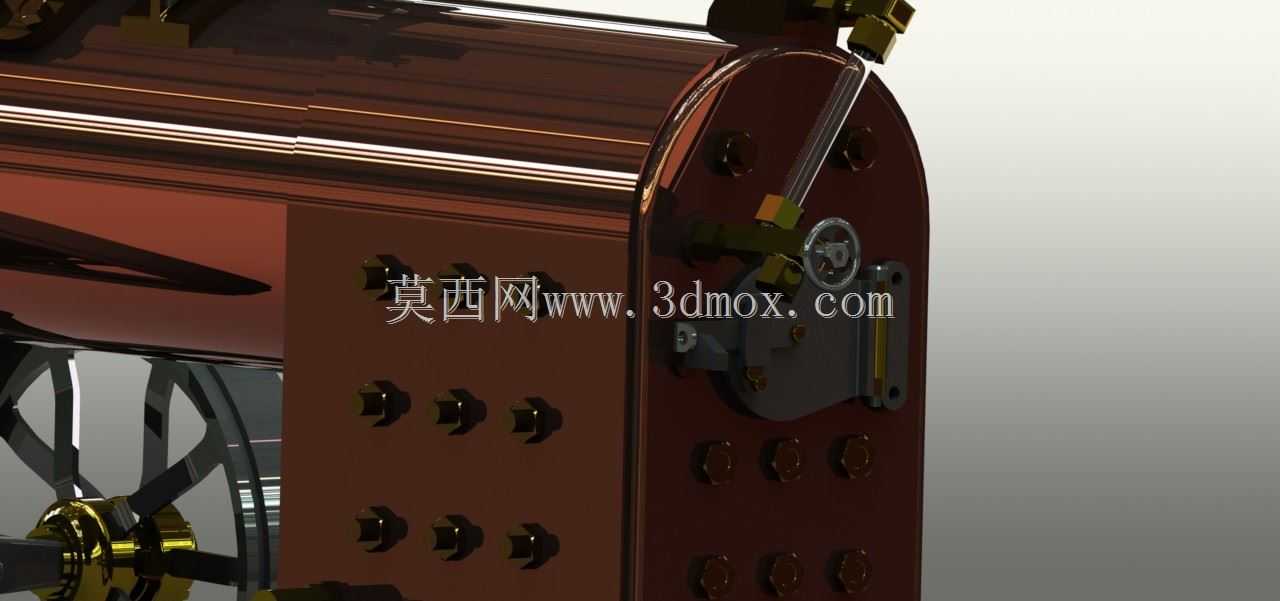

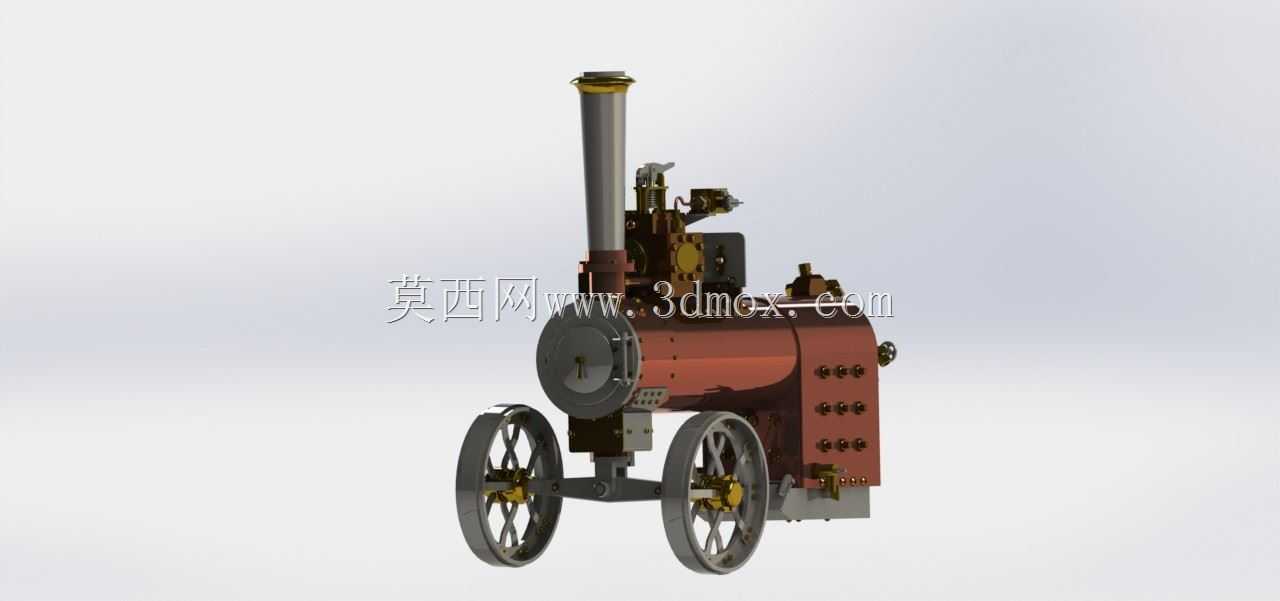

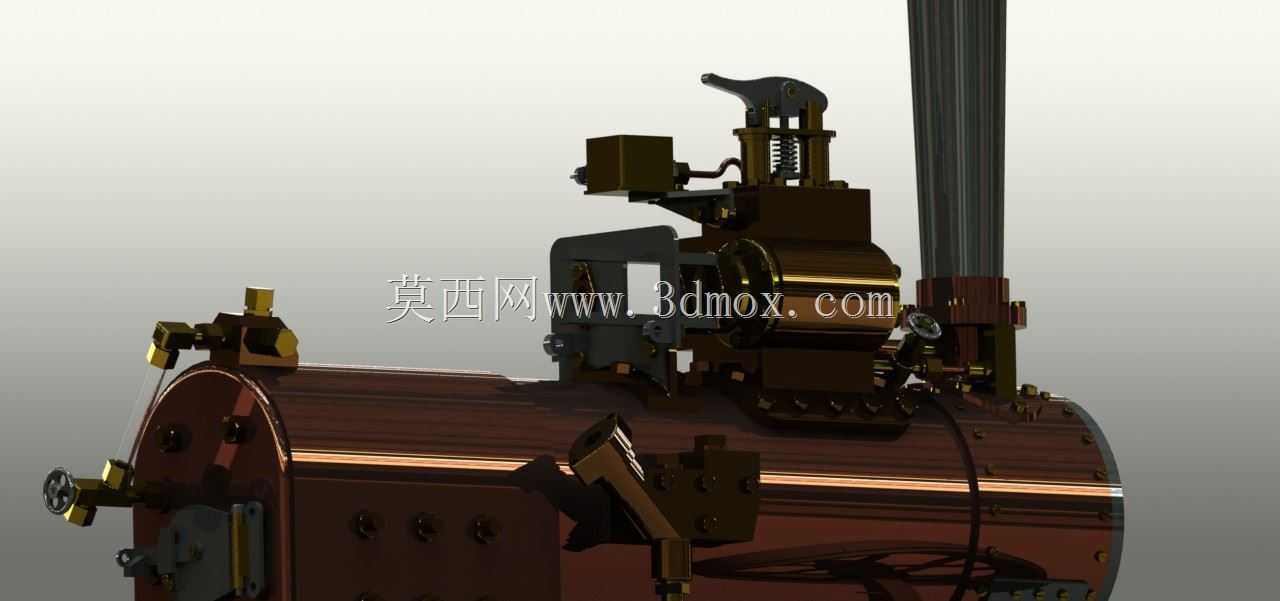

　　这款蒸汽动力拖拉机的三维结构设计，核心围绕早期农用动力设备的作业需求展开，在没有内燃机普及的年代，这类蒸汽拖拉机承担着农田犁耕、重型农机具牵引、农场固定动力输出的核心作用，甚至在部分矿区、林场也会被用作短距离重型货物的牵引动力，适配泥泞、松软的非硬化农田路面，以及缺乏电力供应的野外作业场景。从结构设计逻辑来看，整机的动力核心为卧式燃煤蒸汽锅炉，锅炉筒体采用卧式布局，一方面降低整机重心，提升田间作业的稳定性，避免坡地作业时出现倾翻风险，另一方面卧式锅炉的火管排布空间更充裕，能够在有限的整机宽度内布置足够的受热面，保证蒸汽产出效率满足行走和作业的动力需求。锅炉前端布置的各类阀门组件，分别承担蒸汽压力调节、水位控制、安全阀泄压、

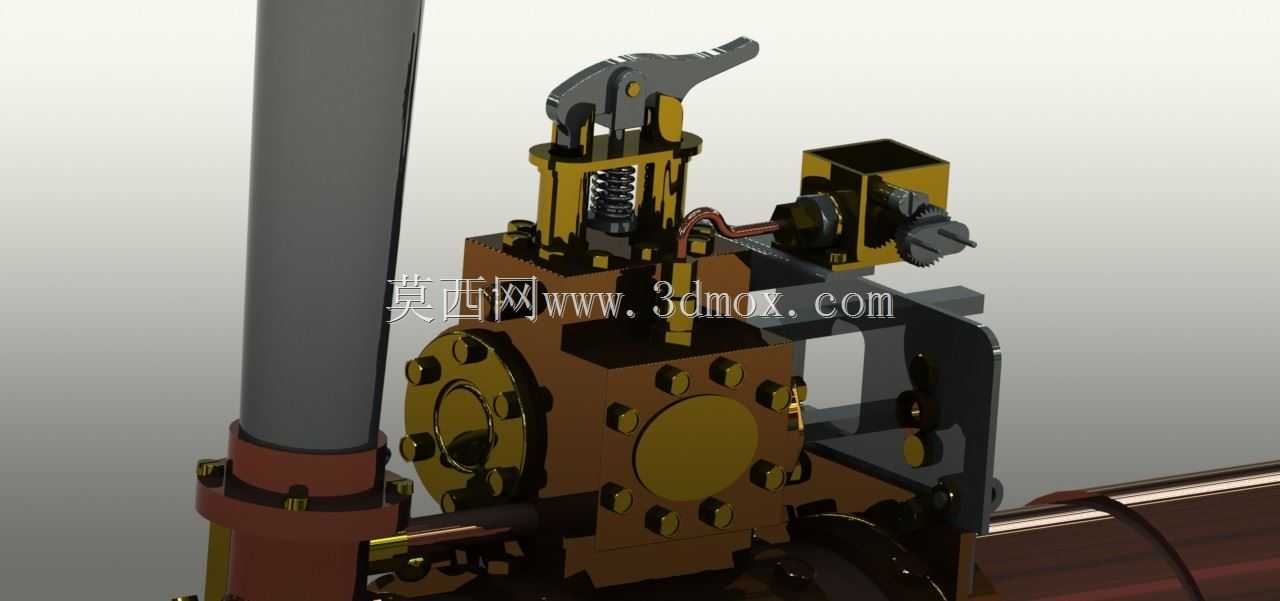

　　给水控制的功能，所有操作端都朝向驾驶员站位方向，减少作业时的操作行程，驾驶员在驾驶位即可完成所有动力参数的调节，不需要频繁移动位置。锅炉上方布置的蒸汽分配机构与滑阀组件，是将蒸汽热能转化为曲轴旋转机械能的核心配气结构，设计时需要精准计算进排气的正时角度，保证活塞往复运动的平顺性，避免蒸汽浪费导致的动力不足，同时配气机构的润滑路径采用独立的高温润滑通道，适配蒸汽环境下的高温工作条件，避免润滑油在高温下失效导致的机构卡滞。立式烟囱布置在锅炉后侧，一方面引导燃煤烟气向上排出，避免火星飞溅引燃田间作物，另一方面烟囱的高度设计保证足够的抽力，让锅炉燃煤时的进风充足，提升燃烧效率。行走部分的轮系设计考虑到农田松软地面的通过性，

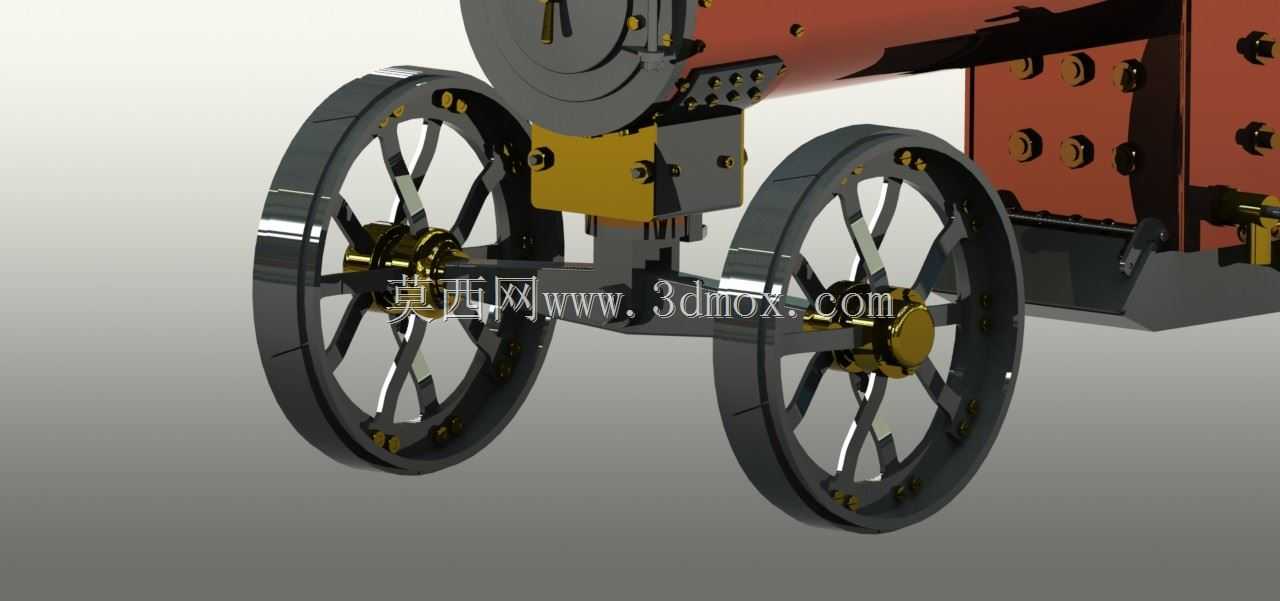

　　驱动轮采用大直径带抓地齿的结构，增大接地面积，降低接地比压，避免在泥泞田地中陷车，前轮采用小直径转向轮，转向机构通过连杆与驾驶位的操纵杆连接，转向力矩经过杠杆放大，降低驾驶员的操作强度。整机的安装边界需要考虑作业场景的通行需求，整机宽度控制在常规农田田埂的通行宽度以内，长度方向预留锅炉后端的燃煤存放空间，整机高度满足农村道路、田间简易桥梁的限高要求，不需要额外拆解即可完成常规场地的转场。从功能特性来看，这类蒸汽拖拉机除了行走牵引功能外，曲轴端还预留了皮带轮输出接口，可以在固定位置时通过皮带连接脱粒机、抽水机、磨粉机等固定农用机械，作为固定动力站使用，实现一机多用，提升设备的利用率，这也是早期农用动力设备的核心设计思路，

　　在动力设备稀缺的年代，单一动力源需要适配尽可能多的作业场景。设计过程中，所有承压部件都做了壁厚的冗余设计，考虑到早期材料性能的波动，锅炉筒体、蒸汽管路的壁厚都预留了足够的安全系数，避免长期高压工作下出现爆裂风险，同时所有管路连接都采用法兰加密封垫的结构，方便日常检修时的拆解更换，不需要对主体结构进行切割焊接，适配野外作业时的简易维修条件。操纵机构的布局充分考虑人机工程，虽然是早期设备，但所有操作件的位置都在驾驶员手臂可及的范围内，蒸汽压力表、水位计的观察位置正对驾驶员视线，不需要侧身或者探头即可观察到设备运行参数，保证作业时的安全性。整机的外部走台和扶手都做了防滑设计，适配燃煤添加、设备检修时的站立需求，即使在雨天或者锅炉凝水导致表面湿滑的情况下，也能保证操作人员的安全。
