双腔串联式蒸汽动力机组结构设计

　　这套双腔串联蒸汽动力结构，在小型蒸汽动力应用场景中有着明确的适配方向，可用于教学演示装置、小型固定式动力输出单元、复古动力设备复刻等场景，区别于单缸蒸汽机的动力输出脉动问题，双腔串联的结构能够让蒸汽做功的行程更连贯，大幅降低动力输出端的扭矩波动，减少配套飞轮的配重需求，提升整套动力单元的运行平稳性。从实际用途来看，该结构通过两个腔体依次进汽做功，将蒸汽的热能依次在两个腔体内转化为机械能，高压蒸汽先进入第一级腔体完成初步膨胀做功，之后带着剩余压力进入第二级腔体继续膨胀做功，相比同功率单缸结构，蒸汽的热能利用效率有明显提升，同时两个活塞的运动相位经过匹配设计，能够抵消部分往复运动产生的惯性力，降低设备运行时的振动幅值，

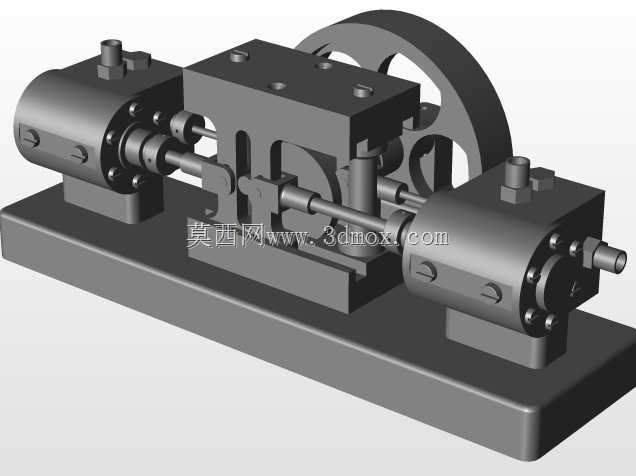

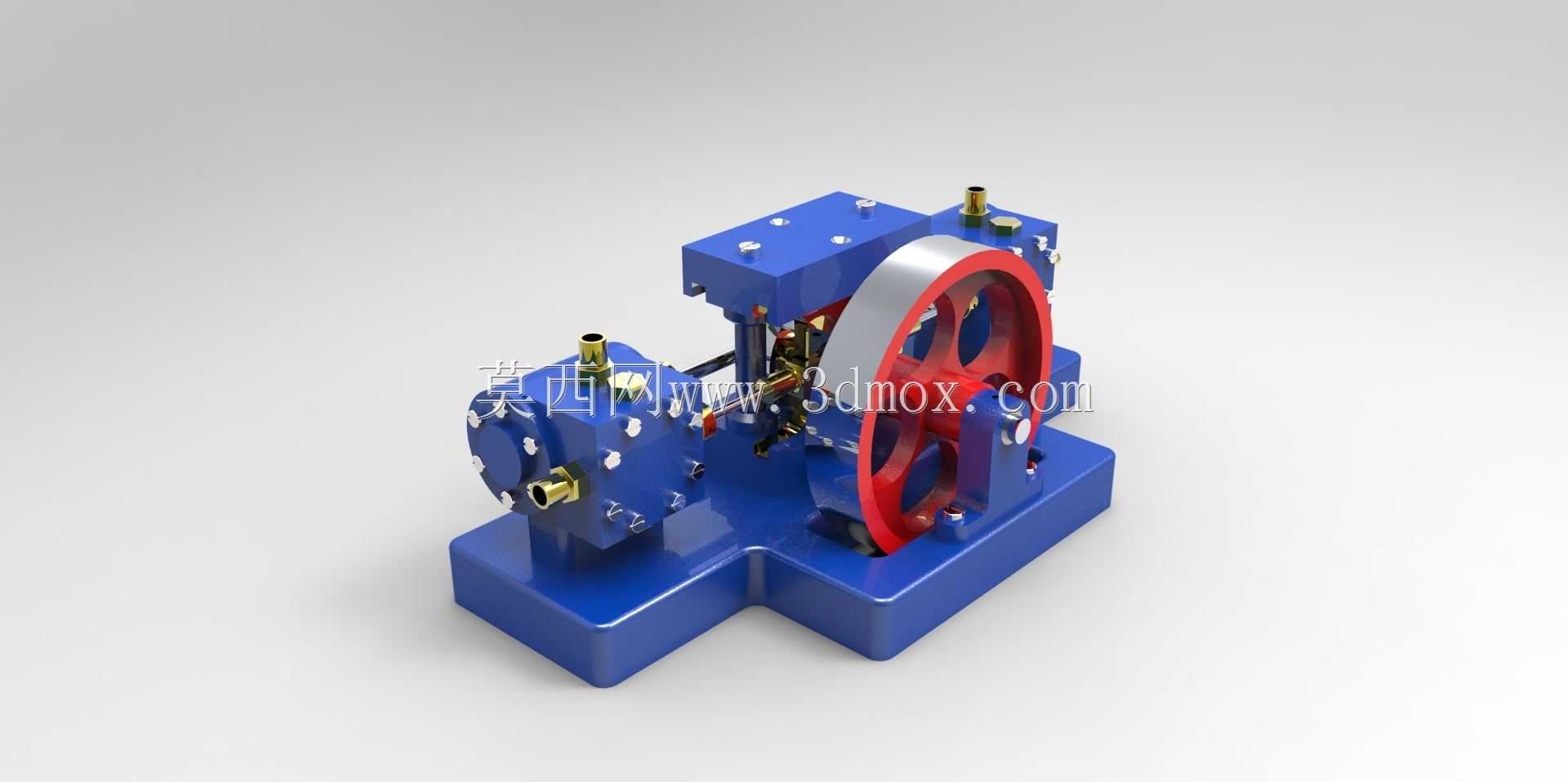

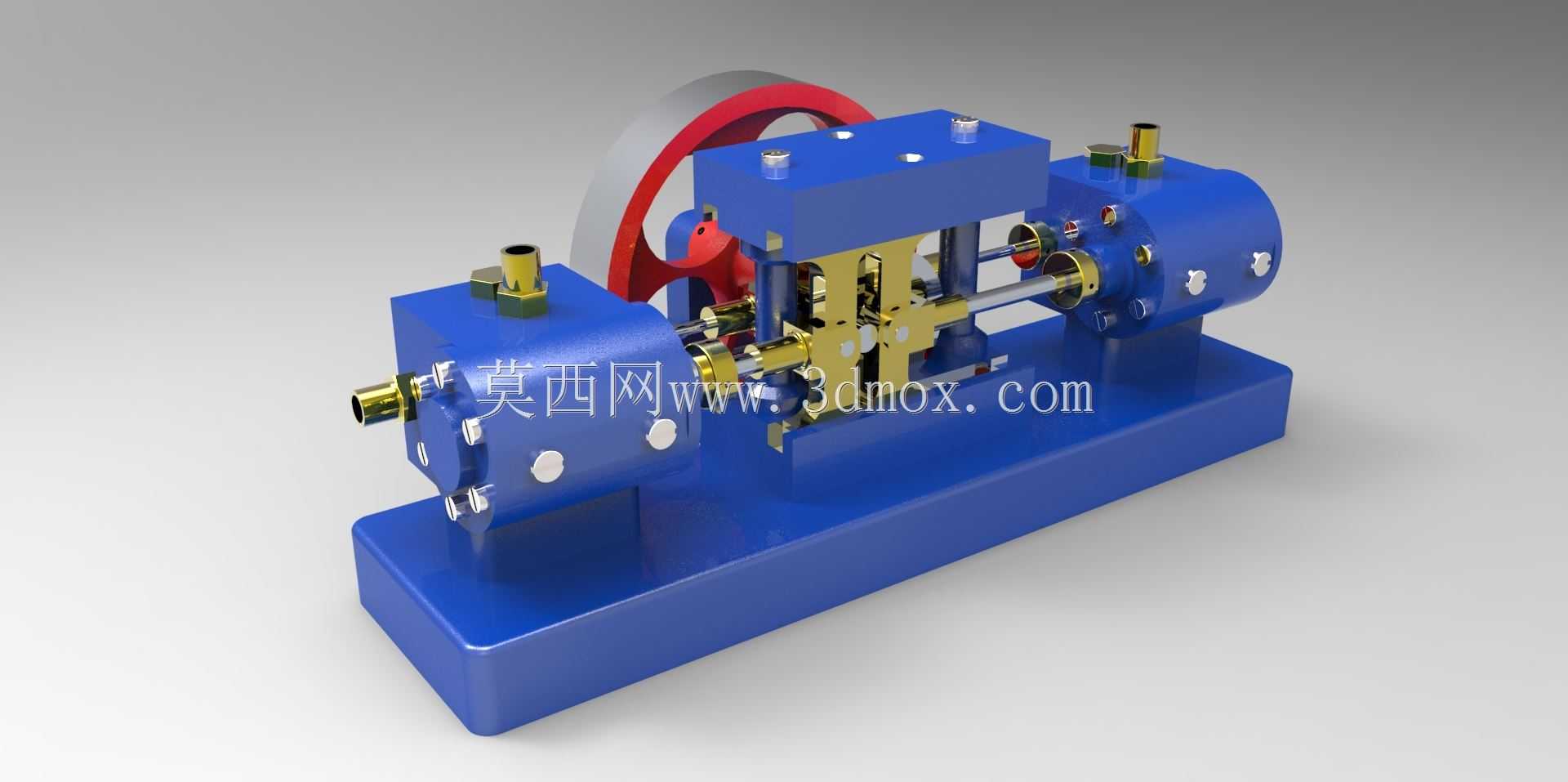

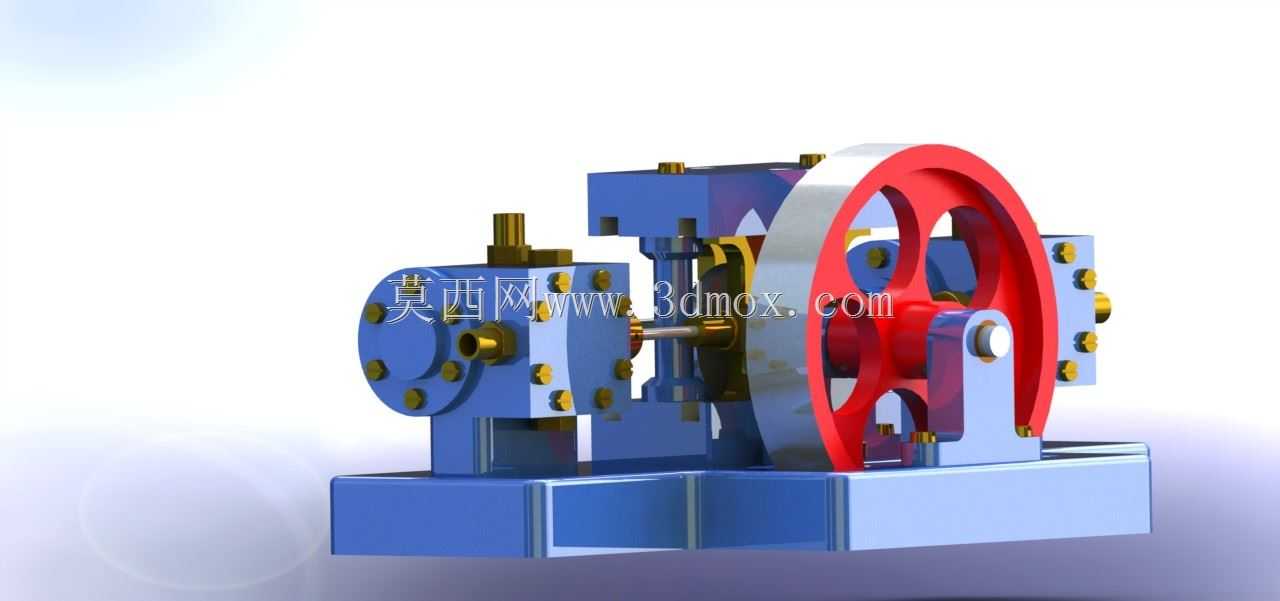

　　对安装基座的强度要求也随之降低。从功能特性上看，整套结构采用集成式底座设计，将两个做功腔体、配气机构、传动曲柄组件、飞轮单元都集成在同一块铸造式安装底座上，不需要现场进行复杂的轴系对中作业，安装时只需将底座固定在水平承重基础上，连接蒸汽进排汽管路即可完成部署。配气机构采用滑阀式配气结构，与腔体集成布置，通过凸轮轴与主轴的齿轮传动实现配气相位的精准匹配，能够根据主轴转速自动调整进排汽的时序，保证蒸汽在不同工况下都能按设计路径进入对应腔体完成做功。飞轮采用大直径轮辐式结构，安装在主轴的动力输出侧，除了储存动能稳定转速之外，轮缘位置预留了皮带轮安装槽，可直接通过皮带连接被驱动设备，不需要额外加装传动轮组件。从设计思路层面，

　　建模过程中优先保证各运动部件的干涉校验，活塞与缸体的配合间隙、曲柄连杆的运动行程、滑阀与阀腔的配合位置都经过运动仿真验证，全程无运动卡滞点；两个腔体采用对称偏置的布局方式，既能够缩短蒸汽连接管路的长度，减少管路中的蒸汽压力损失，也能让整体重心落在底座的中心区域，避免运行过程中出现偏重侧倾的问题。所有密封位置都预留了密封件安装槽，可适配填料密封或者活塞环密封结构，满足不同压力等级蒸汽的密封需求。从外形尺寸与安装边界来看，整套结构的底座采用阶梯式布局，两个腔体分别布置在底座的两个阶梯平台上，整体长宽尺寸控制在紧凑范围内，底座上的安装孔位按照通用小型动力设备的安装间距设计，可直接适配多数现有小型动力设备的安装基座，

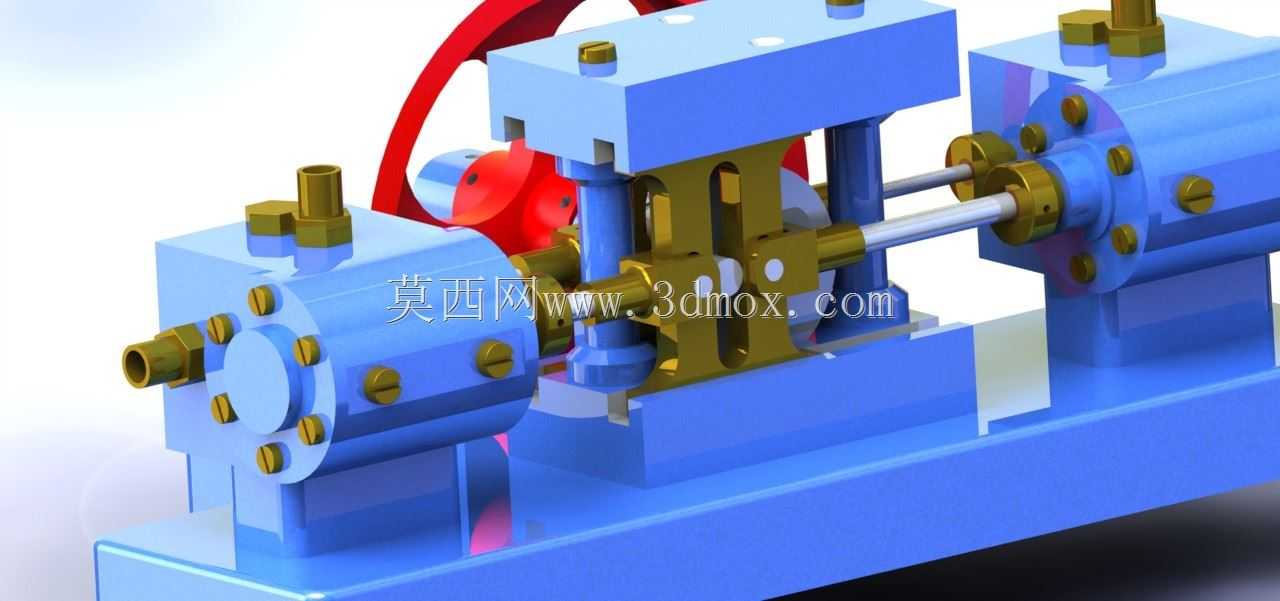

　　不需要对基座进行额外改造；主轴的输出端高度经过匹配设计，与常见的小型发电机、水泵、传动装置的输入轴高度保持一致，可直接通过联轴器或者皮带进行连接，不需要额外加装过渡传动座。设备的进排汽接口都布置在腔体的外侧位置，管路连接时不会与运动部件产生干涉，日常维护时可直接拆卸腔体端盖检查活塞与密封件的磨损情况，不需要拆解整套传动结构，维护操作的便捷性有充分考量。在结构细节上，连杆与曲柄的连接部位采用耐磨衬套设计，可在长期运行后单独更换衬套，不需要更换整个连杆或者曲柄部件，降低长期使用的维护成本；缸体外部的散热筋结构既能够提升缸体的结构强度，也能辅助缸体表面散热，避免长期运行时缸体局部温度过高影响密封件寿命。
