星形底座铰接式支撑连接构件

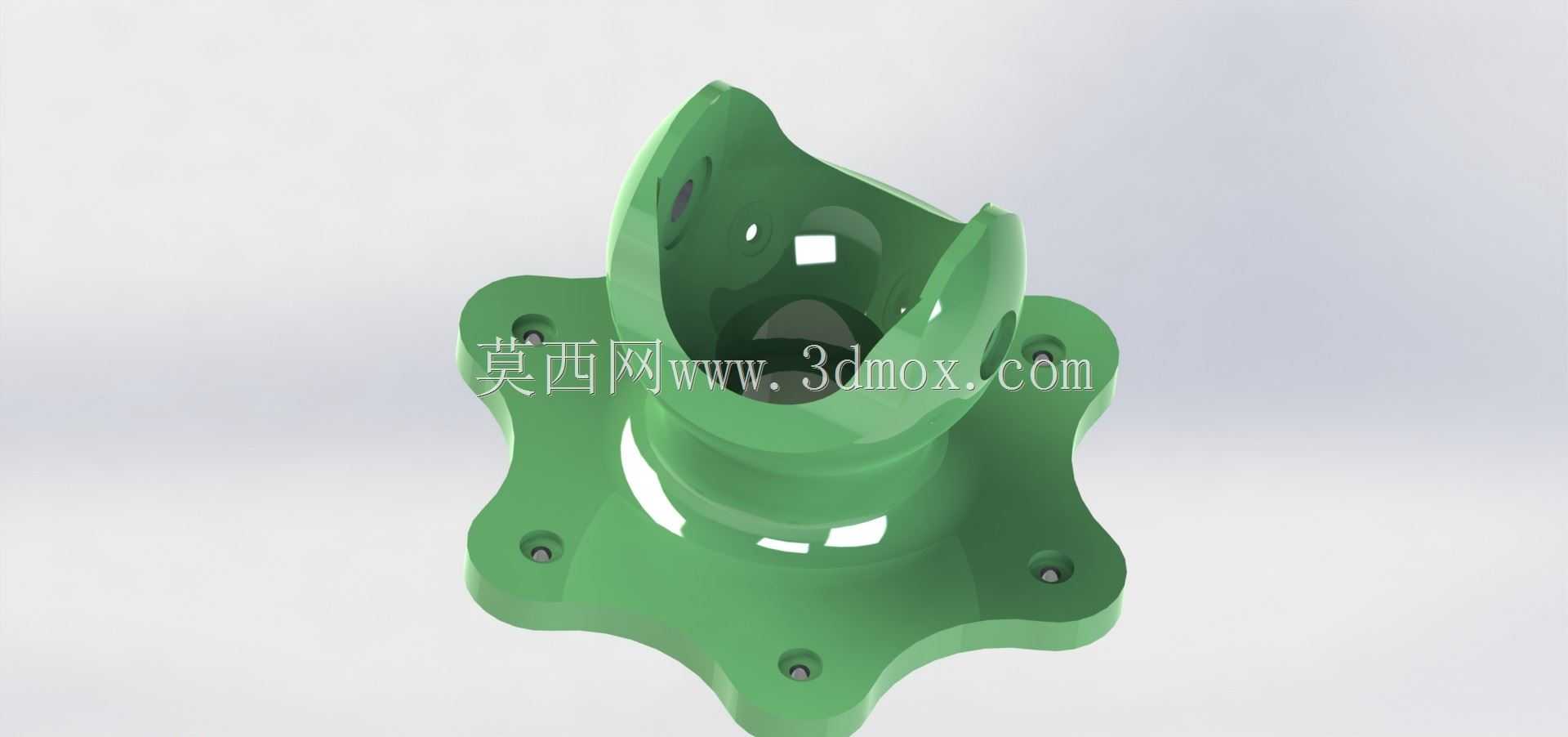

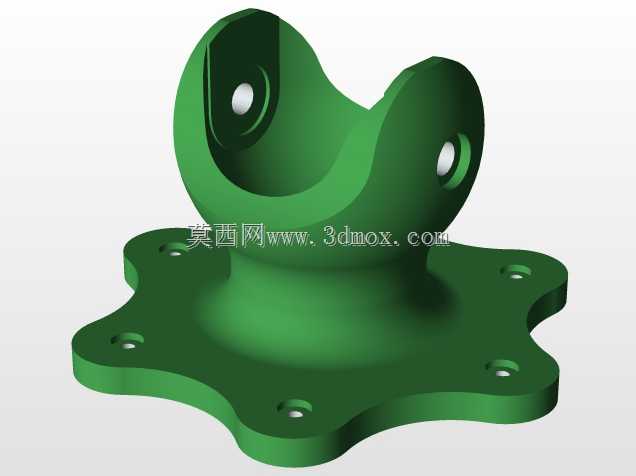

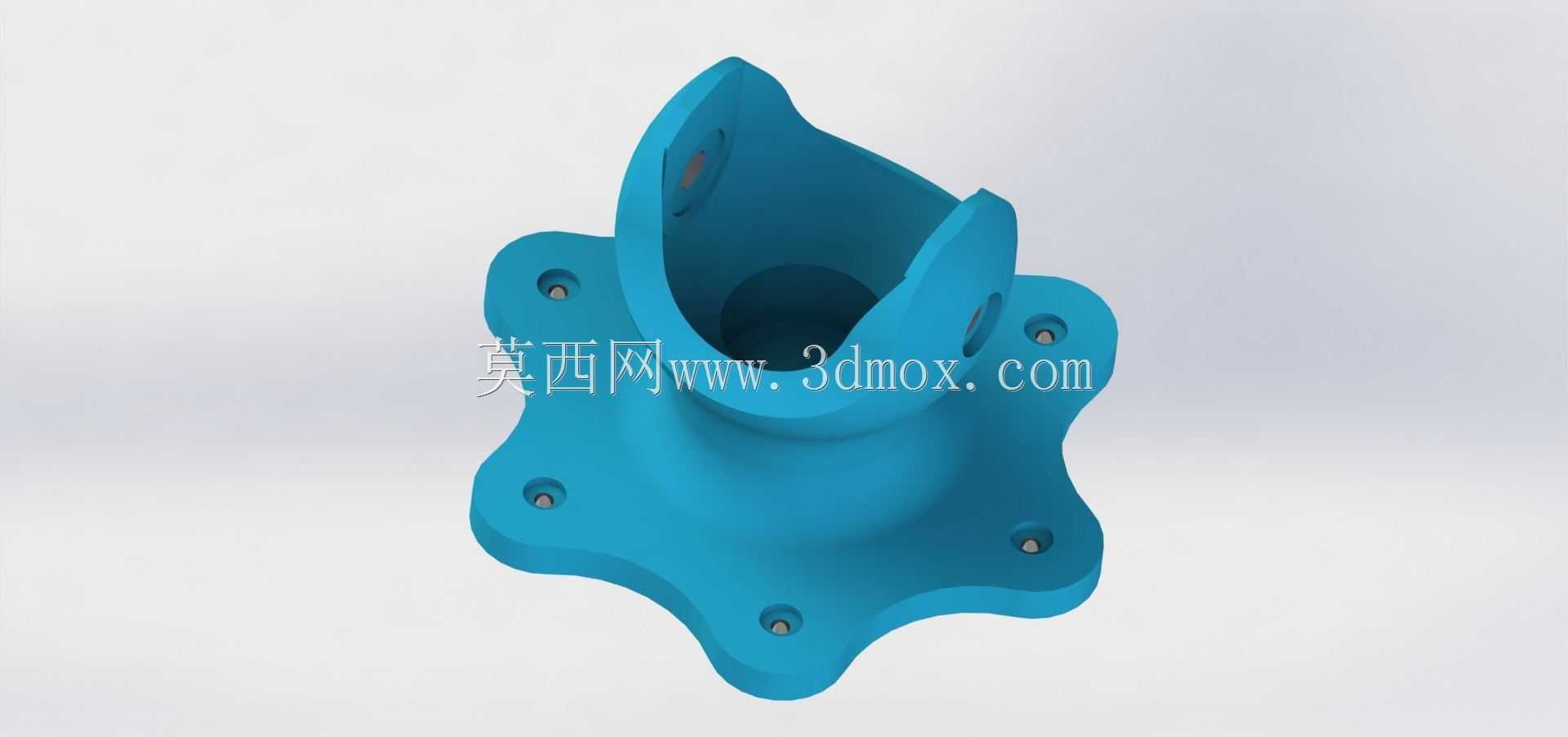

　　这类带星形法兰底座的铰接支撑构件，常应用在需要小角度摆动调整的机械支撑场景中，比如轻型工装的角度可调支撑脚、小型输送线的侧向导轮安装座、户外设备的可调支撑腿，或是健身器材、康复设备上的活动铰接点位，能在提供稳定支撑的同时，允许连接端在一定角度范围内做偏转动作，抵消安装面的不平整误差，或是适配工作过程中的小幅位移需求，避免刚性连接带来的应力集中问题。从结构设计来看，底部的星形法兰并非为了造型美观，而是在保证安装孔位分布均匀的前提下，尽可能削减底座的材料用量，六个安装孔沿法兰外沿均匀排布，每个孔位对应一段外凸的圆弧凸台，既保证了螺栓锁紧时的局部承压面积，又让相邻孔位之间的材料做内凹处理，相比整圆形法兰能减少近三成的材料消耗，

　　同时不会降低底座的结构刚性，安装时螺栓可从法兰上方直接穿入，适配常见的内六角或外六角螺栓锁紧，安装边界上，法兰最大外轮廓直径可根据支撑载荷调整，常规轻型应用下法兰直径在80-120mm区间时，采用M6或M8的螺栓即可满足固定需求，底座与安装面贴合的一侧做了平面度处理，保证安装后不会出现翘曲。上部的叉形铰接端是功能核心，两个对称的耳片上开有同轴的销孔，用来穿装铰接销轴，耳片的内凹弧面做了圆滑过渡，避免应力集中在根部位置，叉口的开口宽度根据配套的连接件厚度设计，常规规格下开口宽度在15-30mm区间，销孔直径适配M8到M16的铰接销轴，耳片外侧与销孔同轴的位置做了小凸台设计，一方面能增加销孔的配合长度，提升销轴的受力稳定性，

　　另一方面也能避免锁紧螺栓时压伤耳片表面。中间的连接颈做了渐变的圆弧过渡，从底座向上逐渐收窄后再过渡到上部的叉形结构，这种变径设计能让载荷从上部铰接点顺畅传递到底部法兰，避免截面突变带来的应力断裂风险，连接颈的壁厚根据额定支撑载荷设计，轻型应用下壁厚不小于4mm即可满足1kN以内的静载支撑需求，如果是承受动载的场景，可适当增加壁厚并在过渡位置做圆角强化。在实际选型应用中，需要注意铰接端的摆动角度范围，这类构件的叉形结构通常允许连接件在垂直于销孔轴线的平面内做±15°到±25°的偏转，沿销孔轴线方向的偏转则被限制，安装时要保证销轴的轴线与需要摆动的方向垂直，否则会出现卡滞或是额外的侧向力，加速销轴和孔位的磨损。

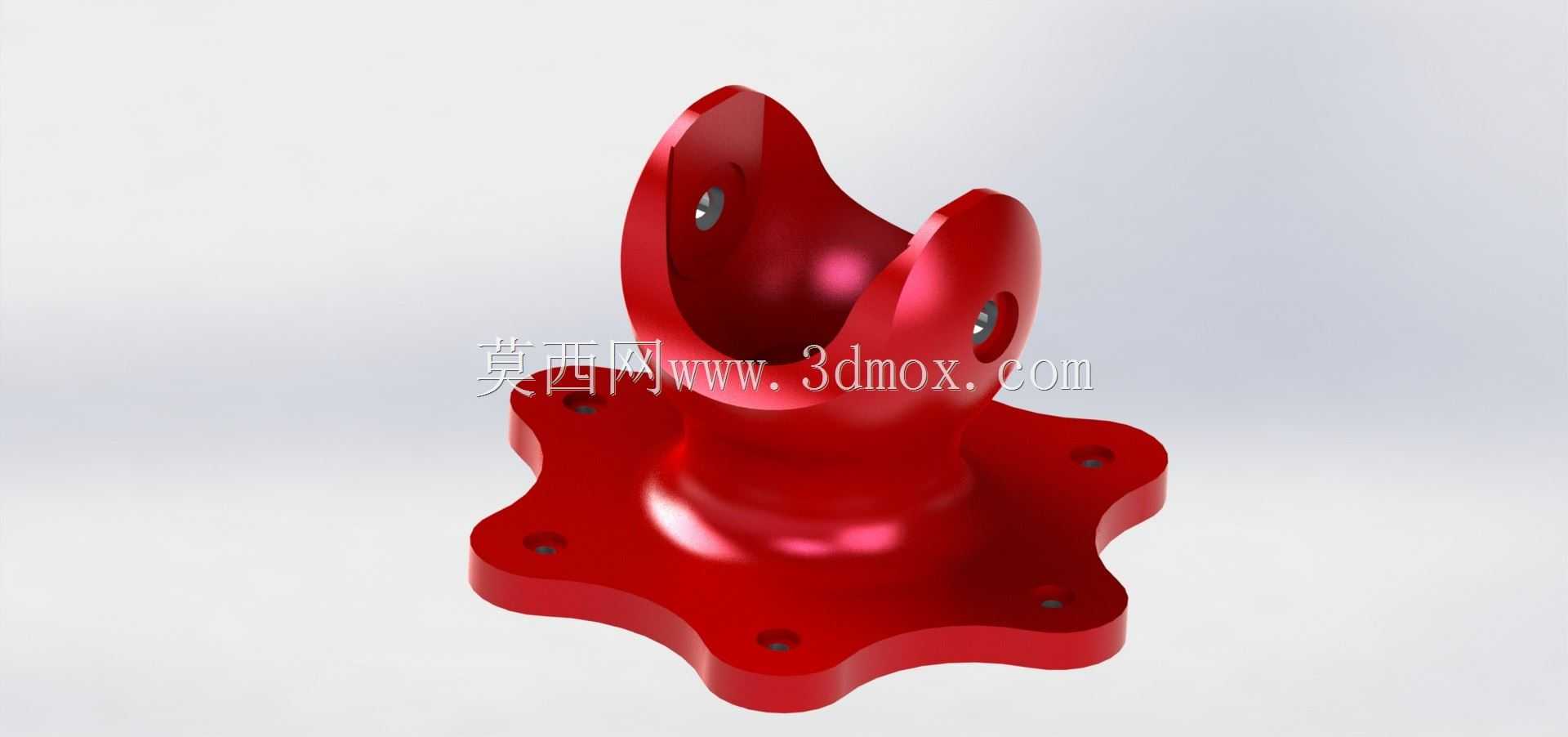

　　如果应用在有腐蚀风险的户外场景，可采用不锈钢材质加工，或是在表面做喷塑、镀锌处理，图中展示的红色表面处理通常为喷塑工艺，兼具防锈和外观标识作用；如果是设备内部的应用场景，采用普通碳钢做发黑处理即可满足使用需求，加工成本也更低。建模过程中需要重点关注几个配合尺寸的公差：底部安装面的平面度公差要控制在0.1mm以内，保证安装后贴合紧密；上部两个耳片的销孔同轴度公差不低于0.05mm，避免穿装销轴时出现别劲的情况；销孔与销轴的配合根据使用场景选择间隙配合或是过渡配合，需要频繁摆动的场景选H8/f7的间隙配合，需要定位精度的场景可选H7/k6的过渡配合。另外，星形法兰的每个安装孔中心到构件中心轴线的位置度公差要控制在0.2mm以内，保证安装时螺栓能顺利穿入安装板的对应孔位，不会出现孔位错位的问题。这类构件相比普通的刚性支撑座，最大的优势是能自适应安装面的角度误差，在一些安装基准无法做到完全平整的场景，比如型材搭建的工装框架、现场拼接的设备支架，使用这类铰接支撑座能避免强行锁紧带来的装配应力，提升整体结构的稳定性，同时在设备运行产生小幅振动时，铰接结构能吸收部分振动能量，减少连接螺栓松动的概率。
