螺旋夹紧系统

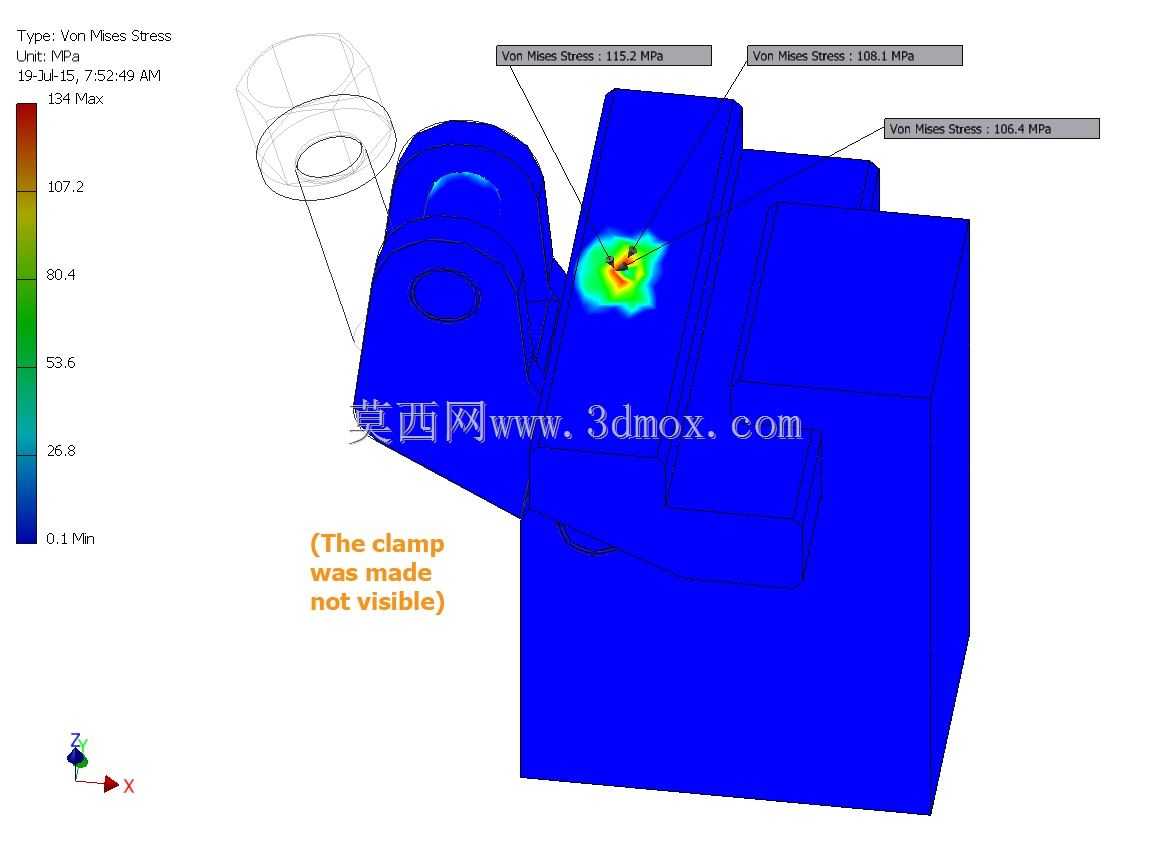

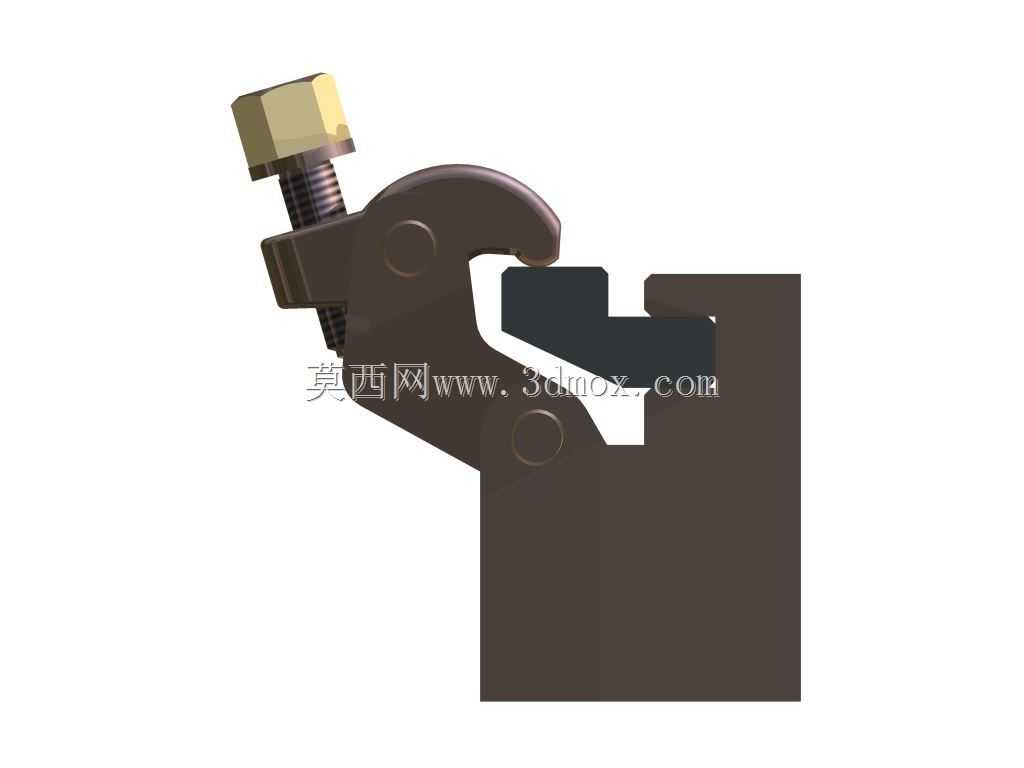

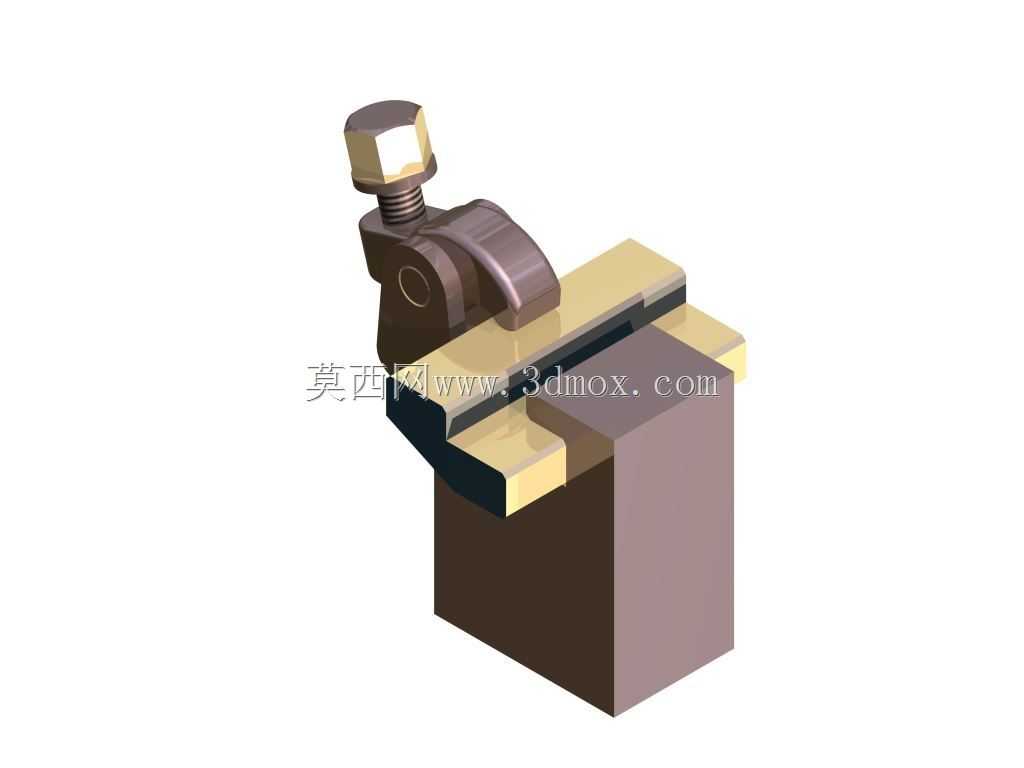

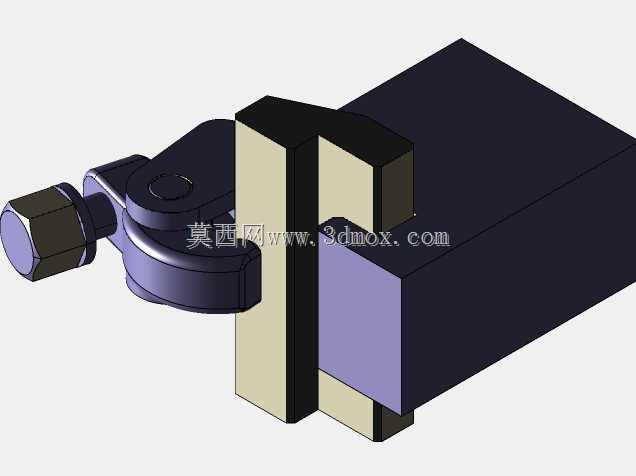

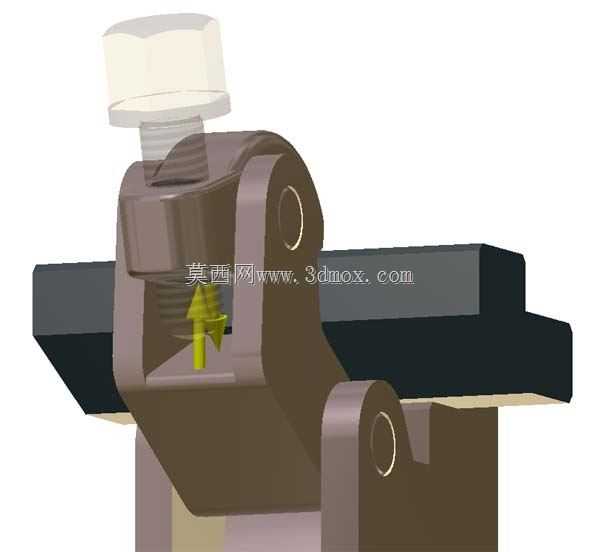

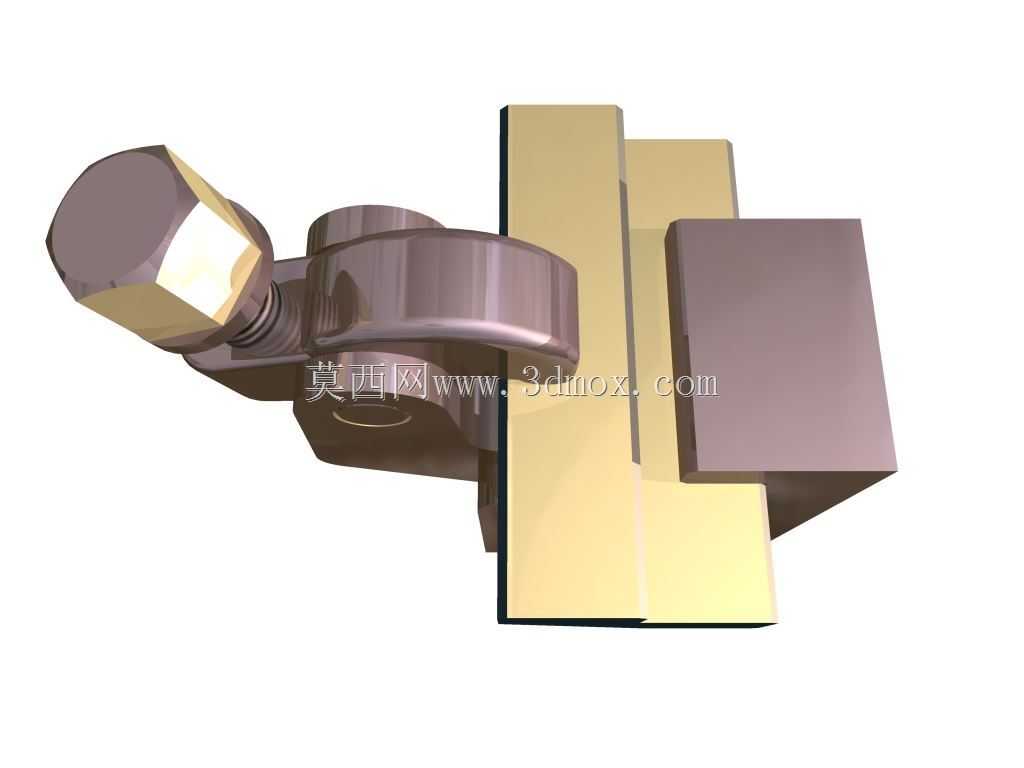

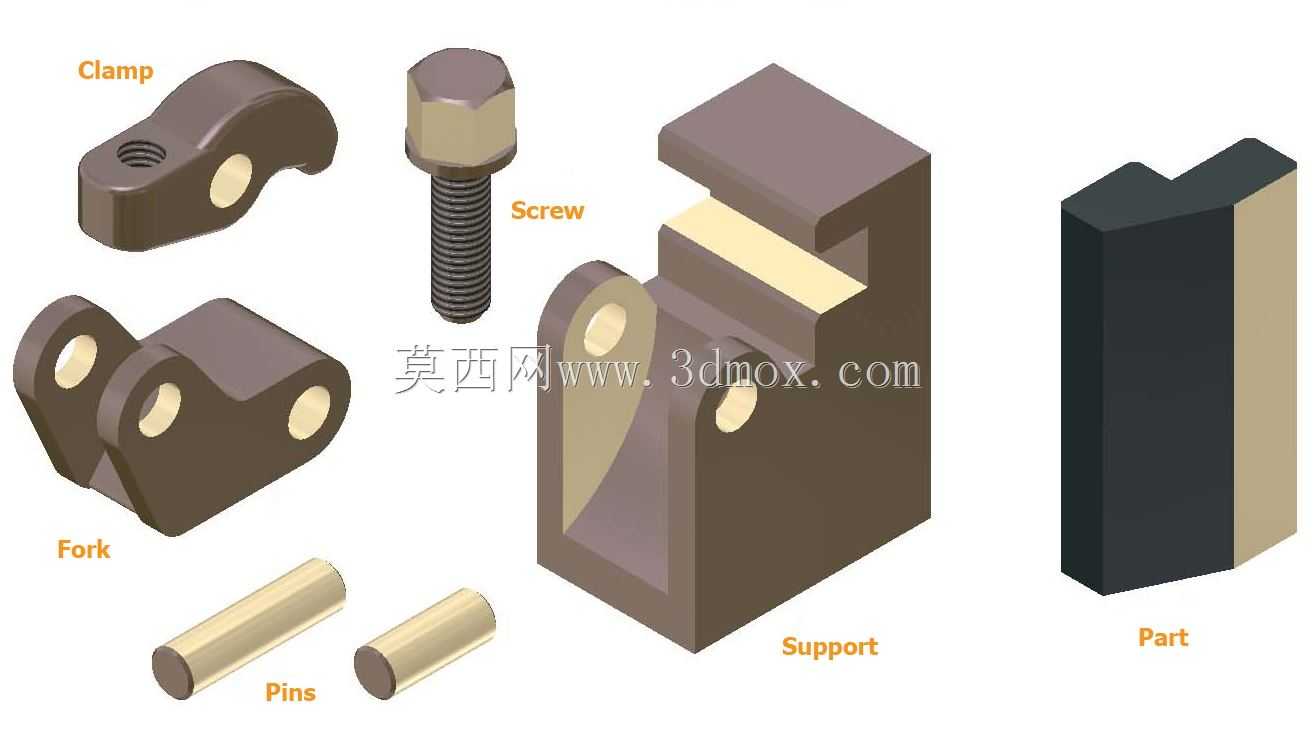

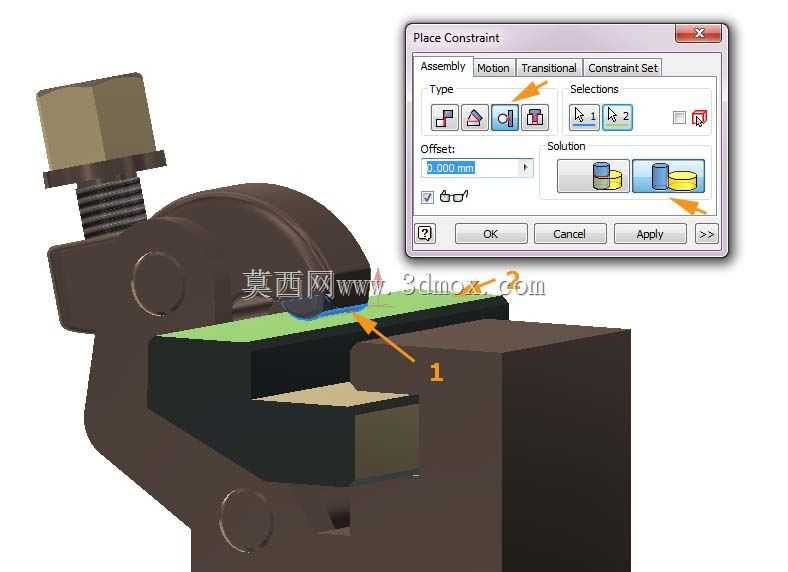

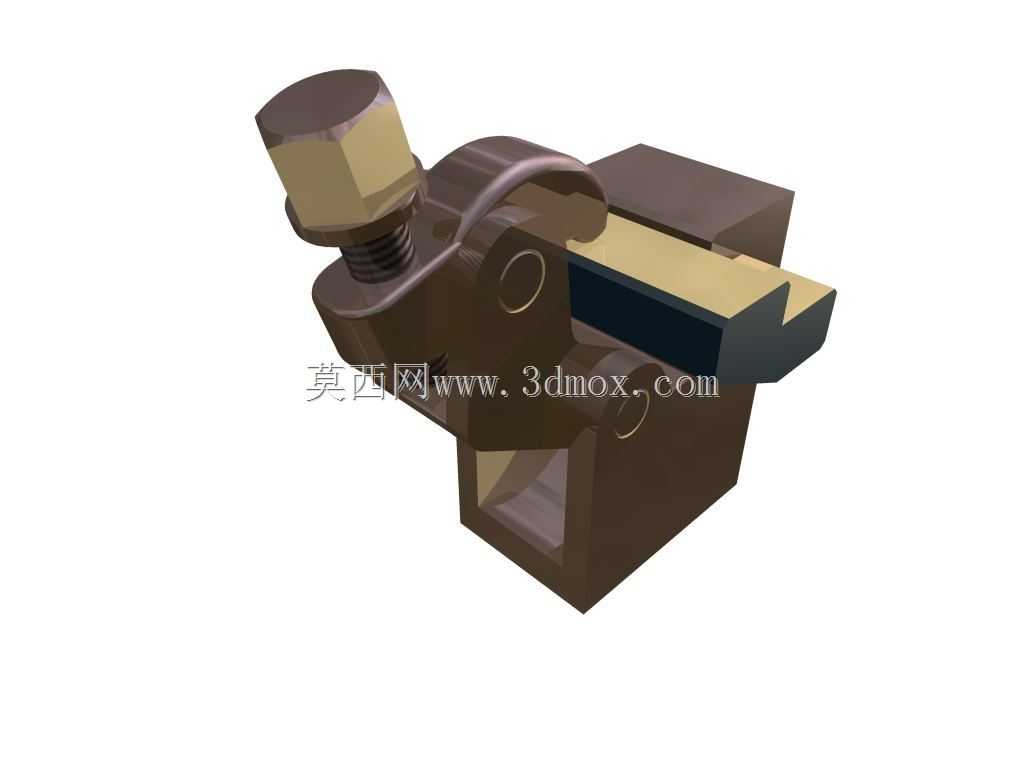

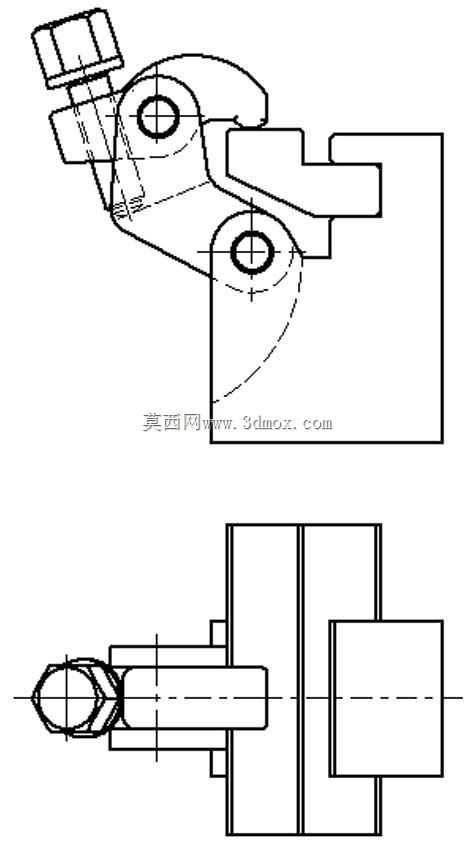

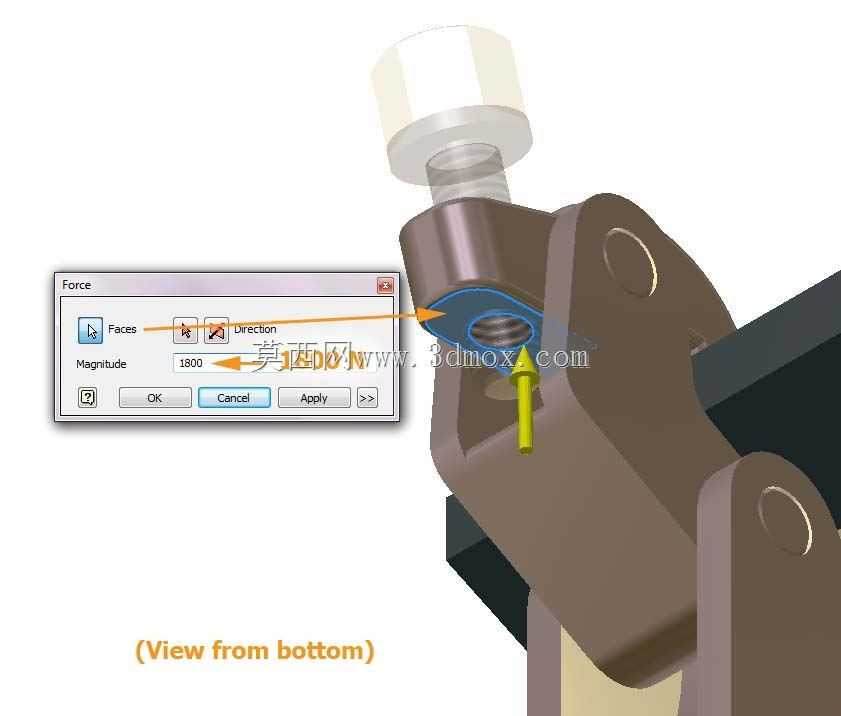

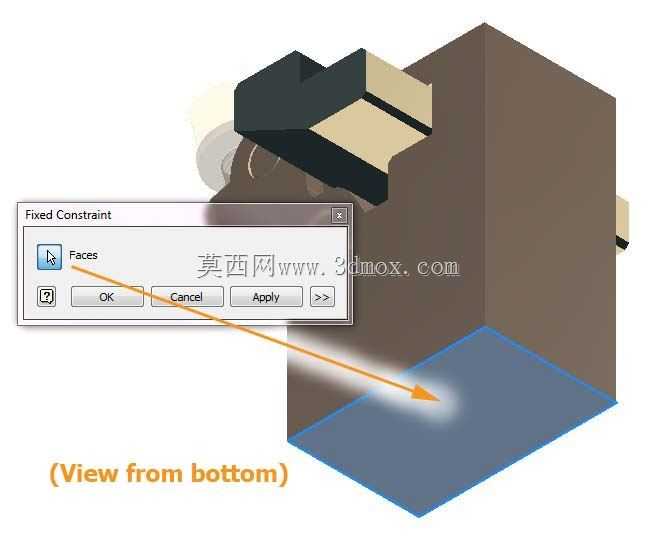

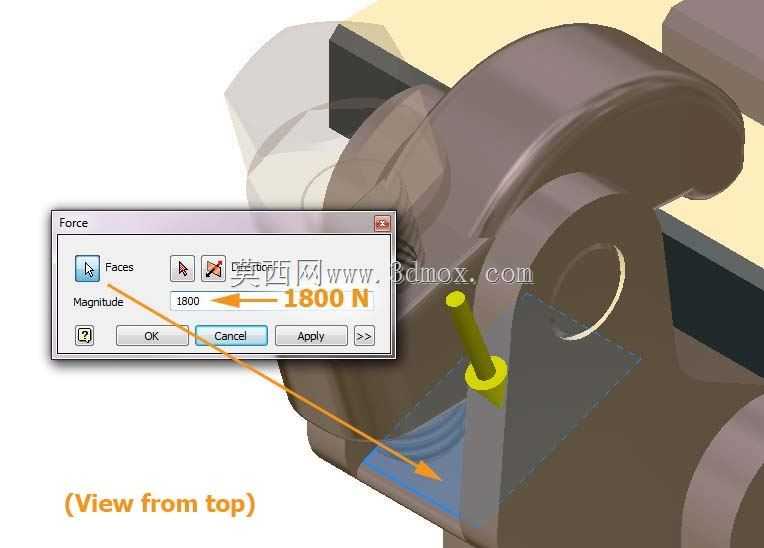

由Autodesk Inventor 2014制成，用于装配的应力分析（FEA）。该装配是夹紧装置的典型零件。“零件”夹在夹具装置中以便制造。该力由一个值为1800 N（约405 lbs）的螺钉施加。与往常一样，如果您使用Inventor，您将找到.iam和.ipt文件，以便您可以下载它们以进入环境/动态模拟，并亲自查看发生了什么。所有的设置你都可以随心所欲，所以你可以改变一切。但是，如果你想从组件开始到组装，然后到应力分析，请阅读下一页。将您的设置与下载的iam或附带的报告文件（Screw clamp system-Stress Analysis report 19-Jul-15.zip）进行比较。下一个解释基于您使用Autodesk Inventor（2014或更高版本）的假设，但类似情况也应适用于其他CAD软件。部件从其组件（请参见图片Screw-clamp system-01.jpg）约束，以具有图片Screw-clamp system-02.jpg中所示的功能。应特别注意螺旋夹紧系统-03.jpg中的切线约束，以便进行模拟，螺钉的作用被两个分别为1800 N的相反力所取代。让组件进入环境/应力分析，创建一个新的模拟（此处称为“组件模拟”），注意在对话框中更改设置“粘结”和“滑动/不分离”。验证材料分配（全部为钢），按照螺丝夹系统-08.jpg固定底面，并放置两个相反的力，如螺丝夹系统-08.jpg和…-09.jpg。应用工具模拟并等待运行。检查浏览器中的项目联系人。您将看到所有触点都自动指定为“滑动/无分离”。您必须在“Bonded”中更改其中三个。它们是“夹具”和“销短”、“叉”和“销长”之间的触点，以及三个“支撑”和“零件”中的一个触点。现在再次激活“求解”选项卡中的模拟工具，并观察结果。激活“动画/播放”以查看移动部件。这个动作太夸张了。如果您想看到真实的移动，请将“显示”选项卡中的“已调整x1”更改为“实际”。颜色显示应力的大小，从蓝色（低）到红色（高），应力的单位为兆帕（兆帕，如压力）。1 MPa约为0.1 Kgf/mm2. 图为螺旋夹紧系统-12.jpg显示了接触区“零件”上的最大应力（无夹紧）。请欣赏
