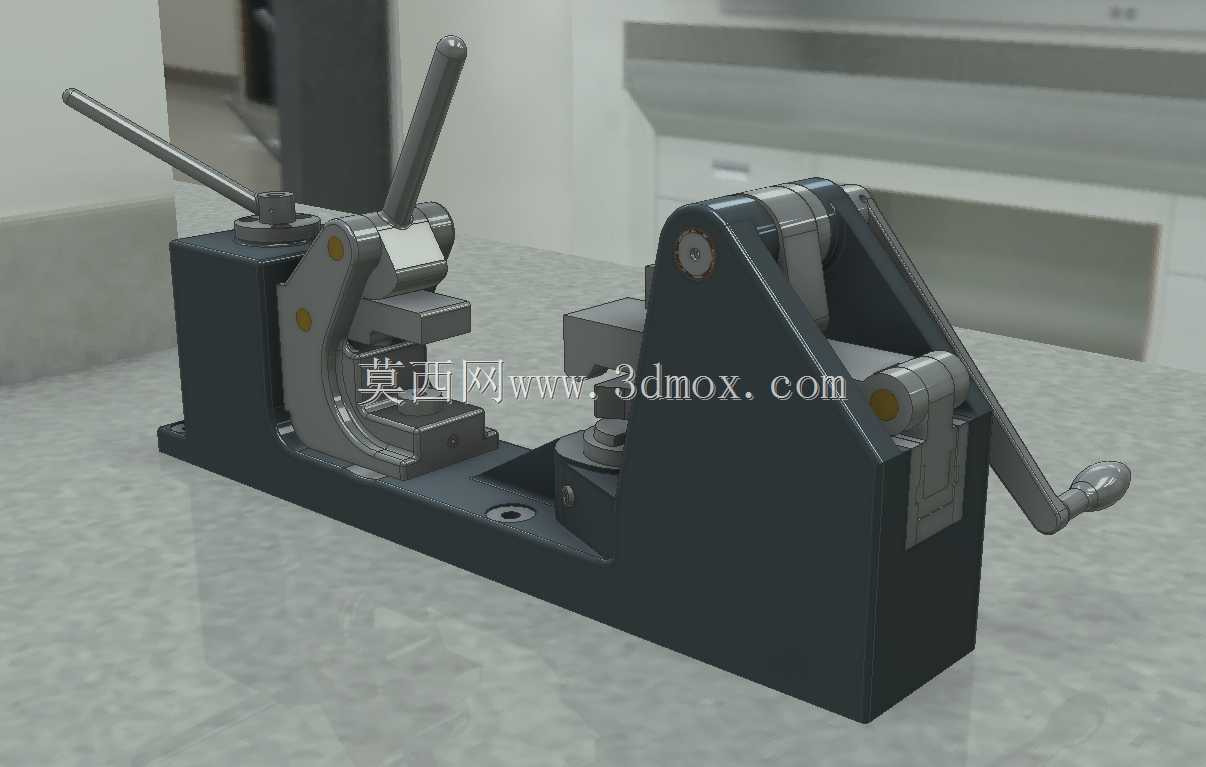

连杆定心钻孔加工专用夹具结构

该款连杆定心夹具主要应用于机械加工车间的连杆类零件钻削加工工序，针对连杆类零件双孔同轴度要求高、装夹定位易偏移的加工痛点设计，可适配小批量多批次的连杆零件钻、铰工序装夹需求，在普通台式钻床、立式钻床工位均可配套使用，无需额外对接机床动力源，纯手动操作即可完成整套装夹流程，对车间工位适配性极强，无需改造现有加工设备即可快速投入生产使用。

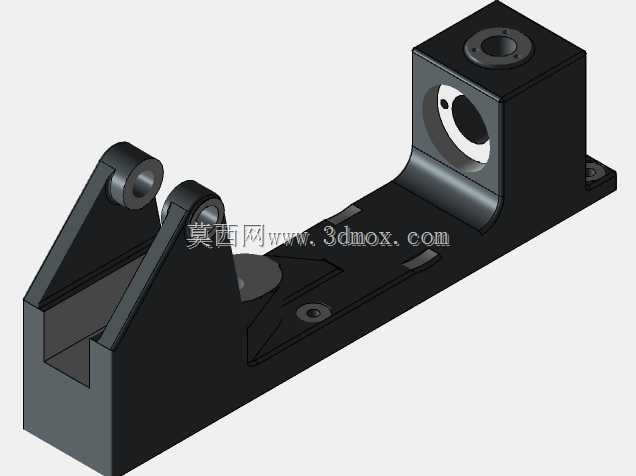

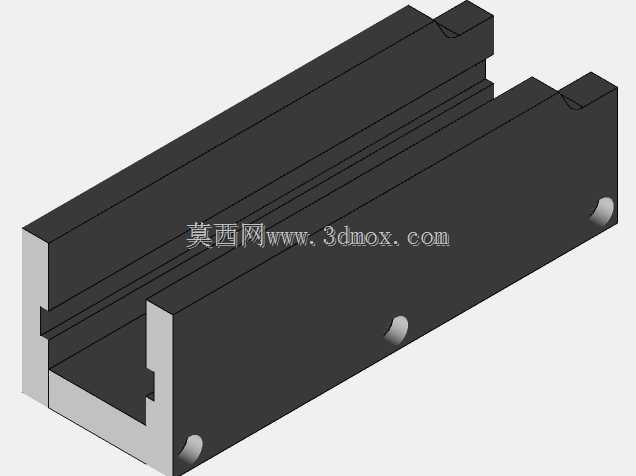

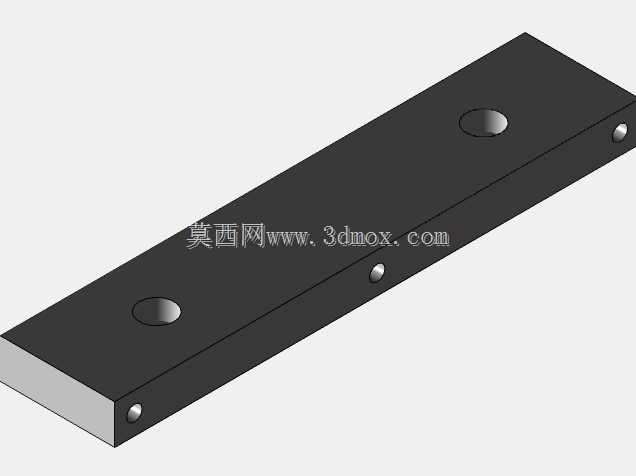

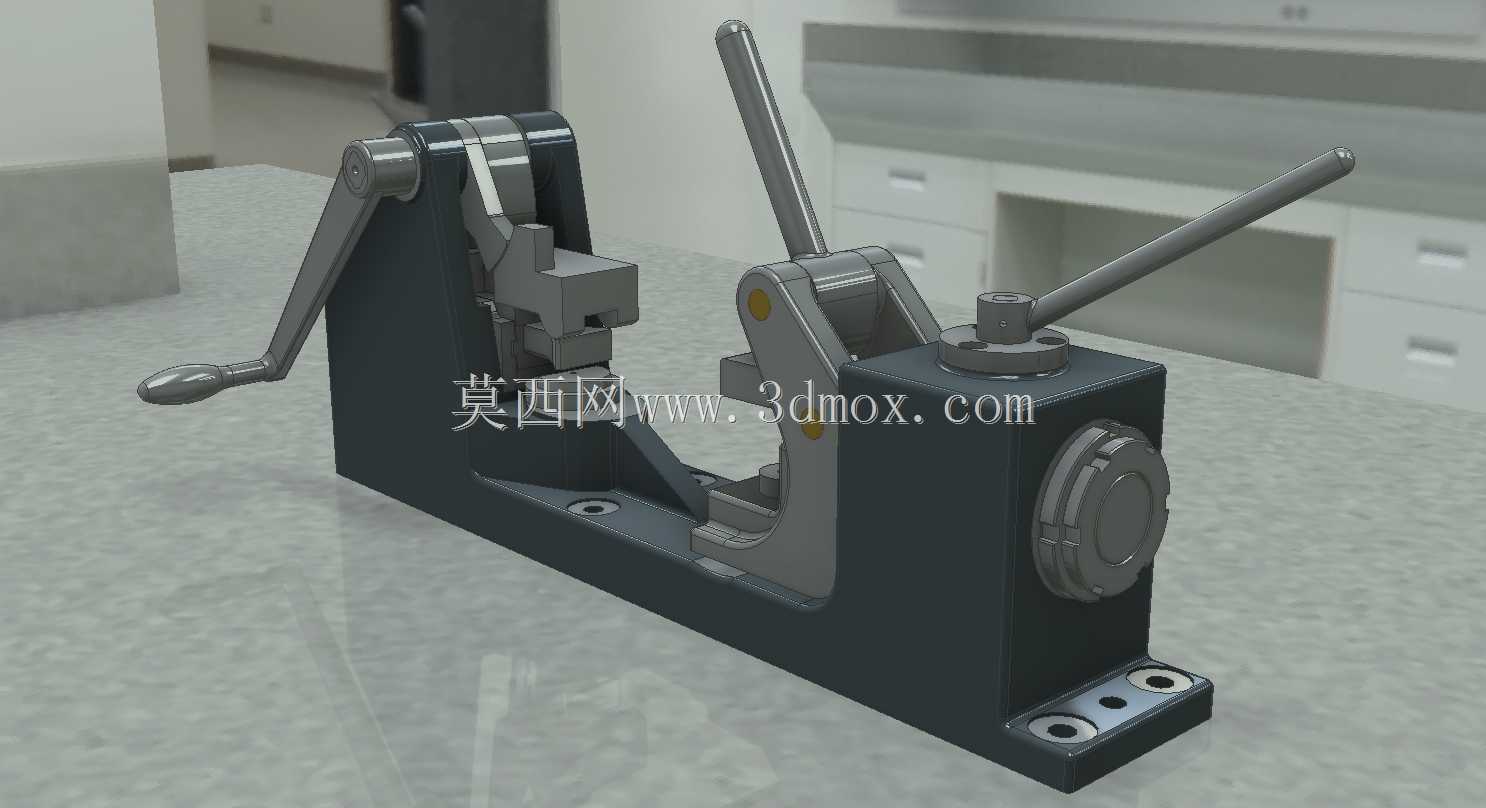

夹具整体采用卧式底板安装结构，底座为整体铸铁加工件，底面做精铣处理保证安装平面度，可通过底座预留的沉头安装孔直接固定在钻床工作台面，安装边界可适配多数中小型钻床的工作台T型槽间距，整体结构紧凑无外凸易磕碰结构，操作工位预留足够的手部操作空间，操作人员在工位正前方即可完成所有夹紧操作，无需侧身或探身调整工件位置。

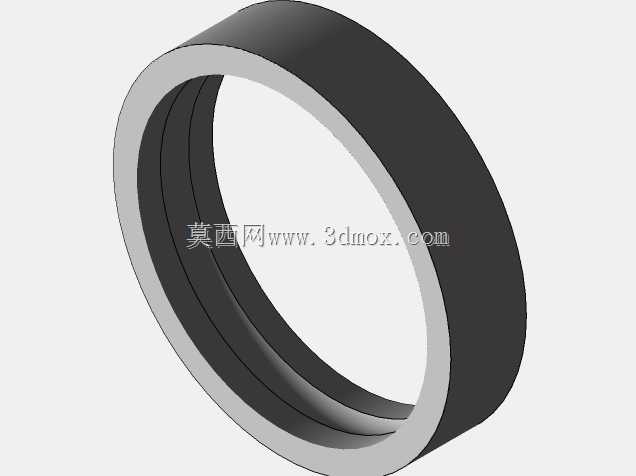

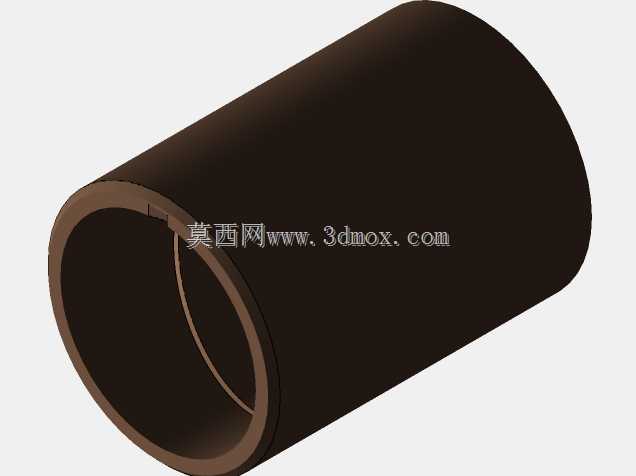

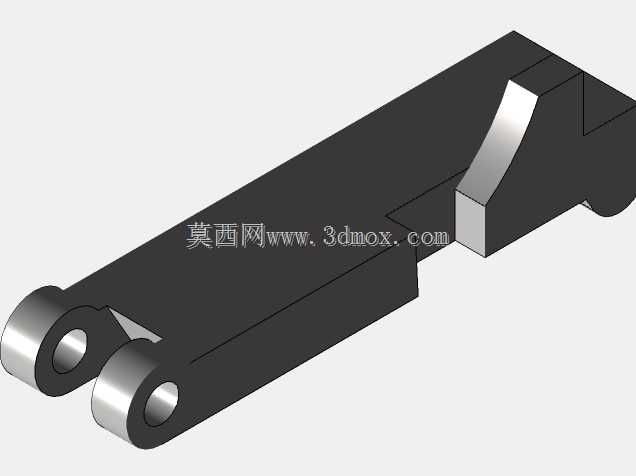

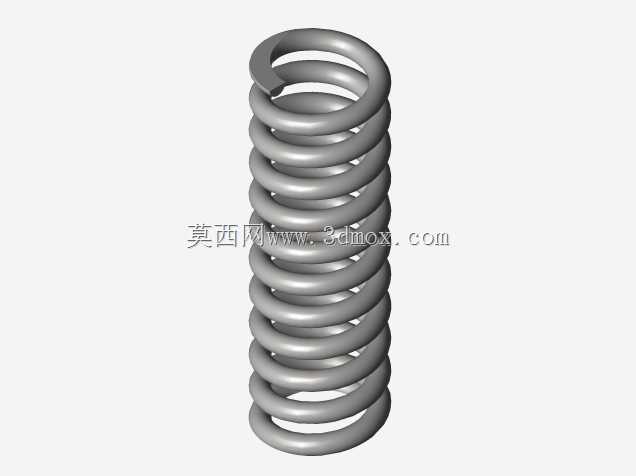

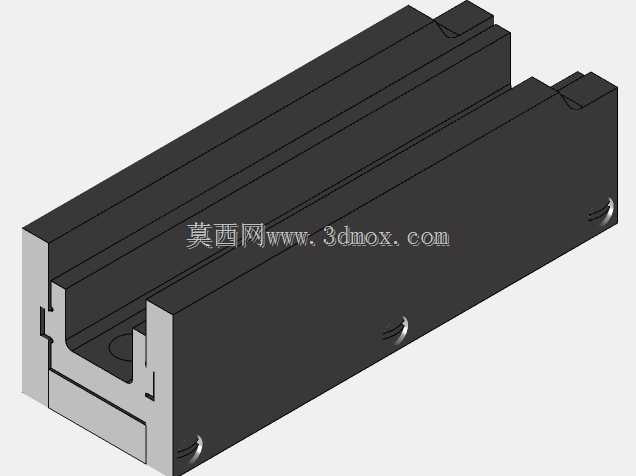

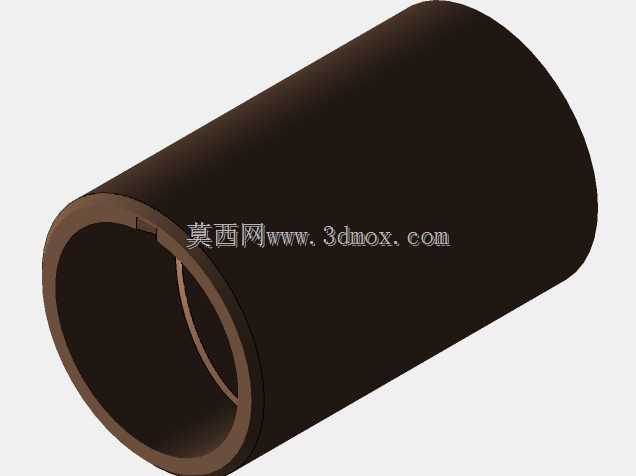

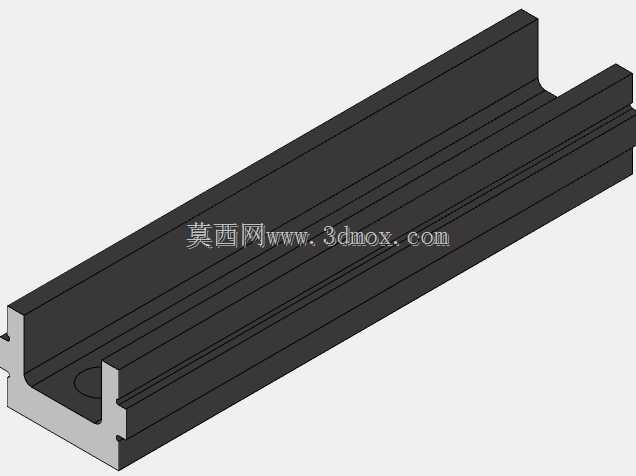

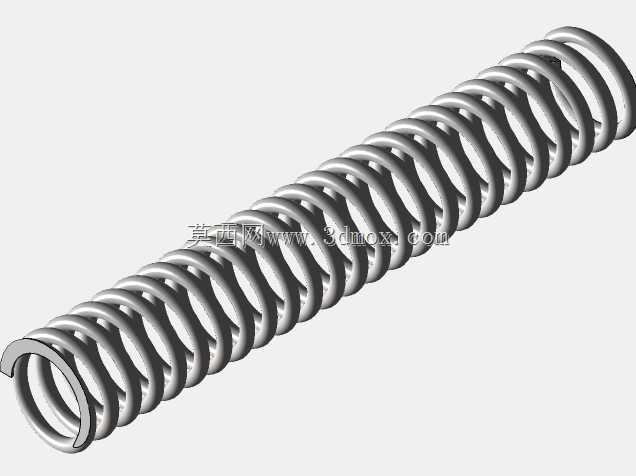

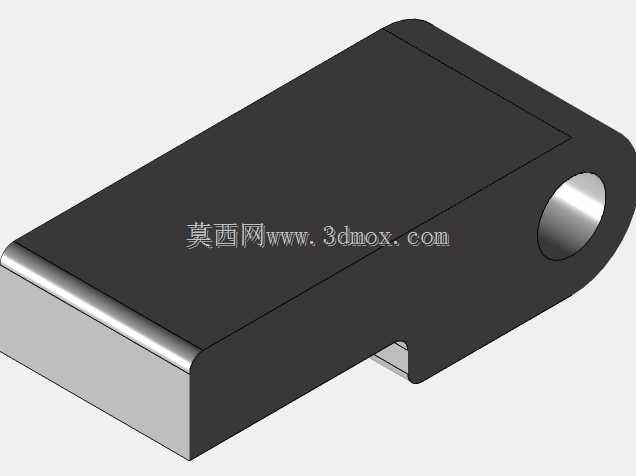

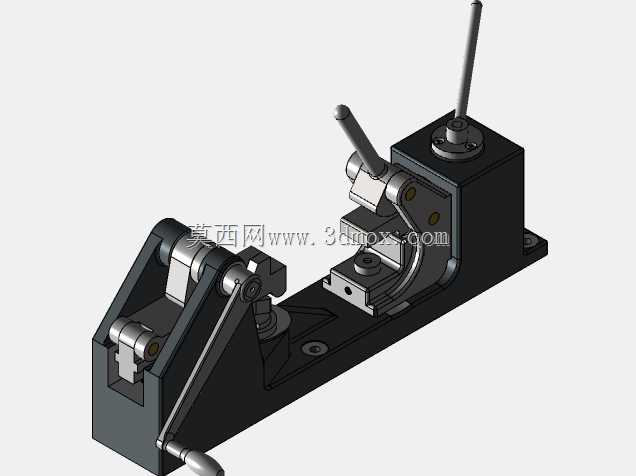

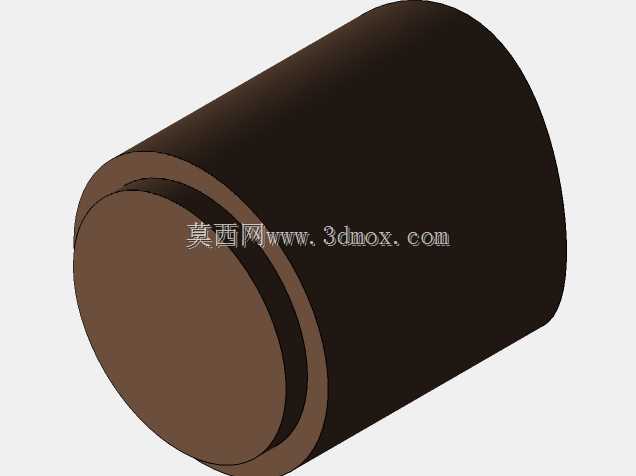

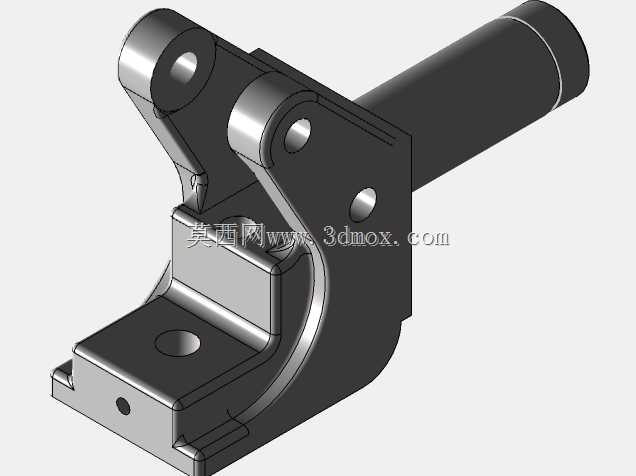

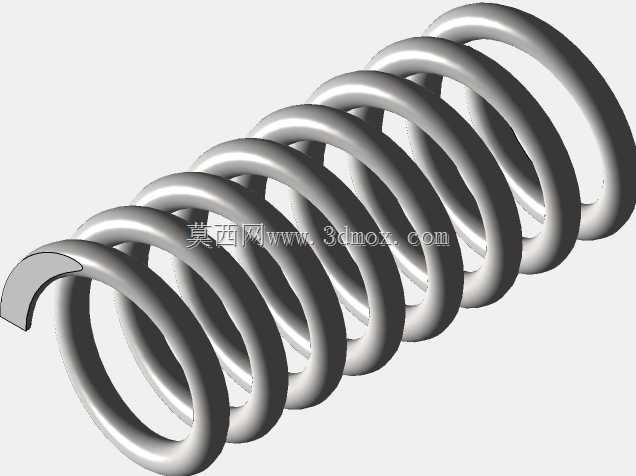

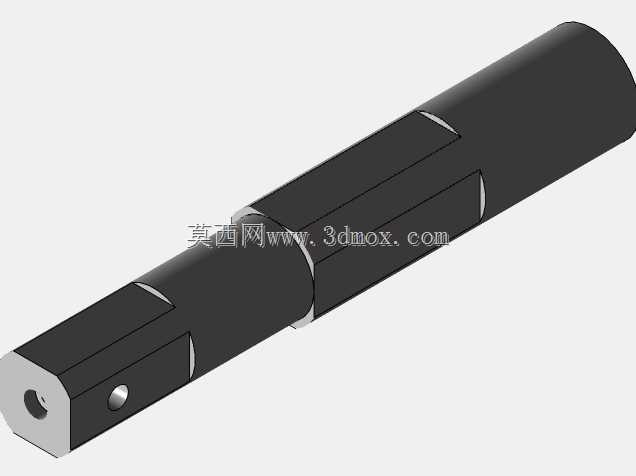

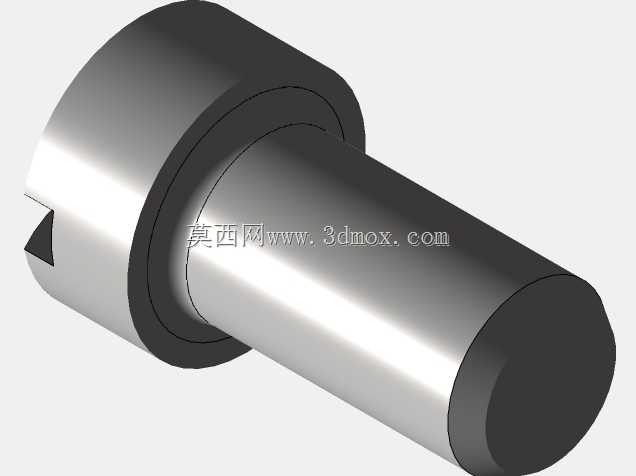

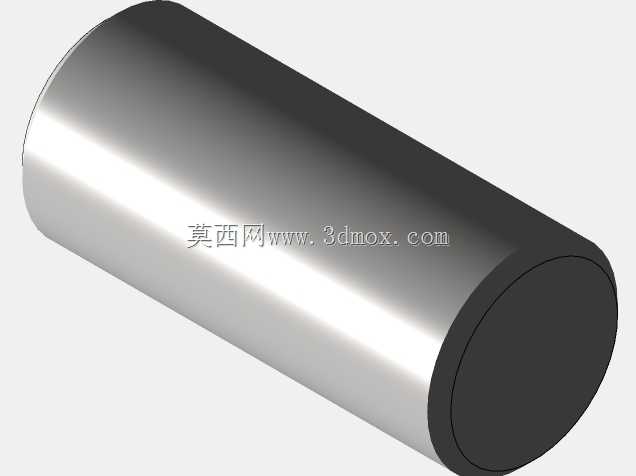

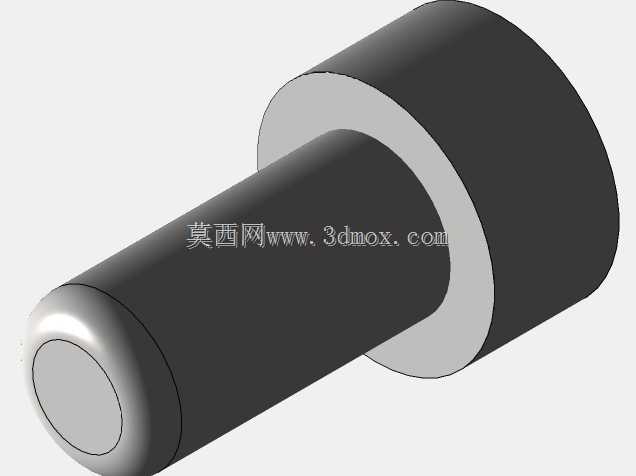

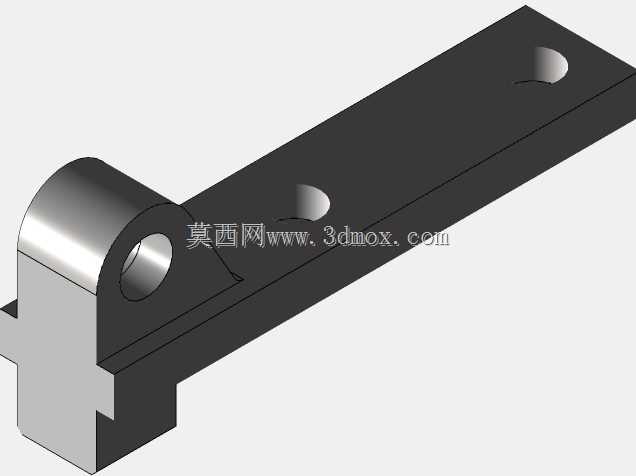

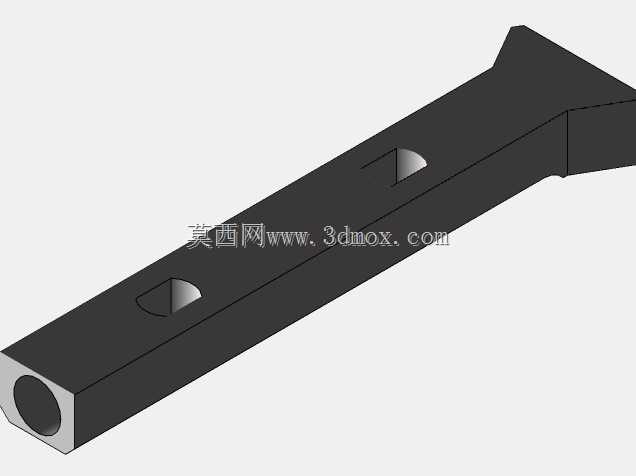

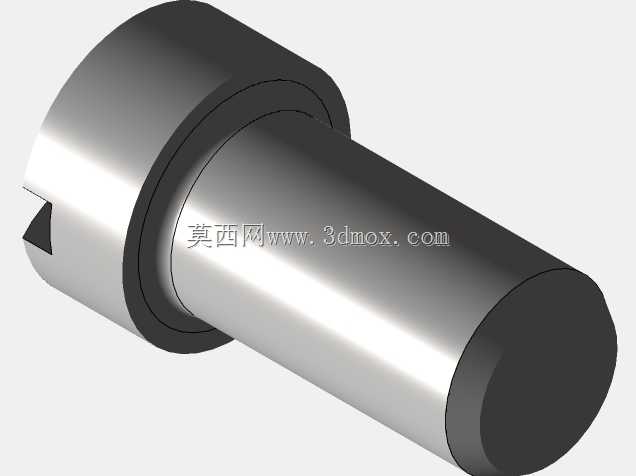

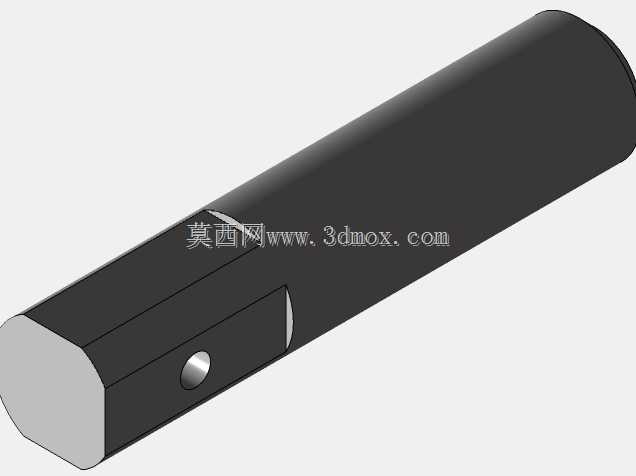

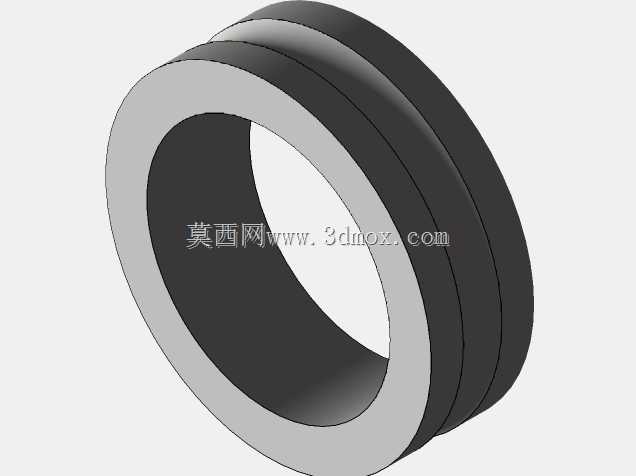

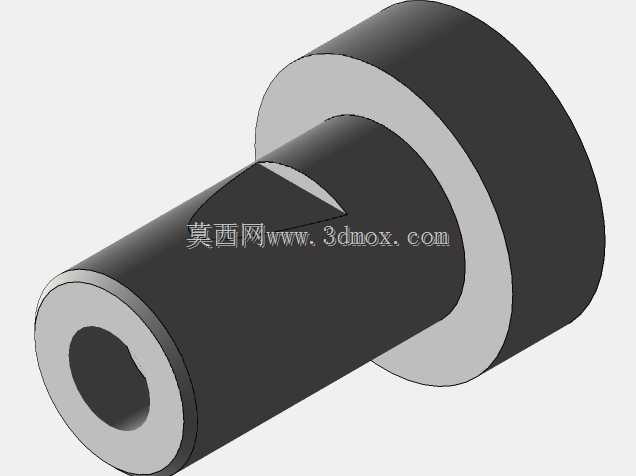

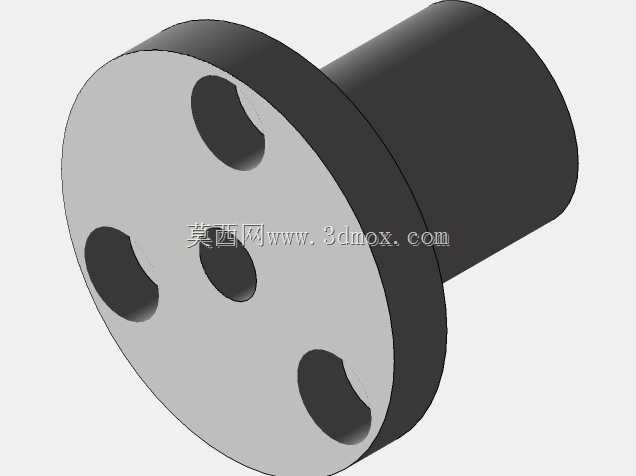

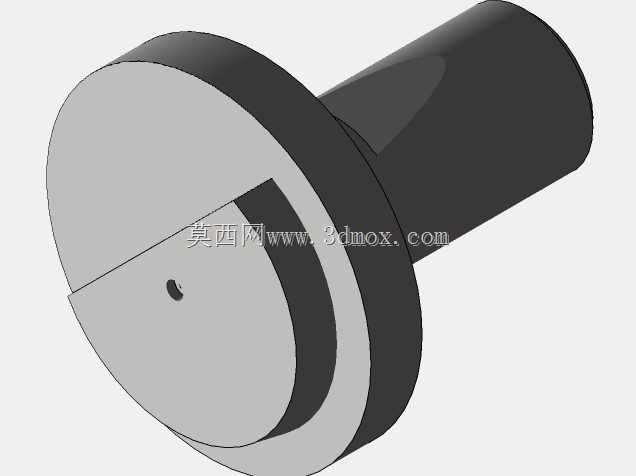

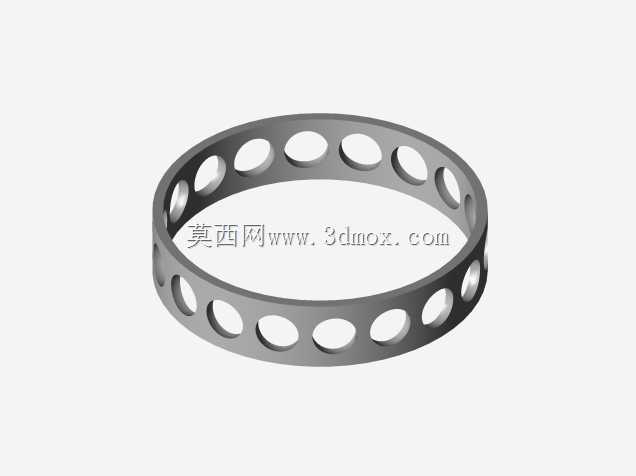

功能设计上采用双工位联动定心逻辑，左侧夹紧单元负责连杆小头端的定位夹紧，通过偏心凸轮压杆结构实现快速压紧，压头贴合连杆小头外圆弧面，避免装夹压伤工件表面；右侧定心单元采用滑动式V型定位结构配合摇杆锁紧机构，可自适应不同长度规格的连杆工件，装夹时可自动找正连杆两孔的中心轴线，保证钻孔位置与连杆轴线的同轴度要求，内部设置的复位弹簧可在松夹时自动推开定位压块，方便工件快速取放，减少装夹辅助时间。整套夹紧机构的连杆铰接点均做耐磨衬套处理，长期反复使用也不会出现铰接间隙过大导致的定位偏移问题，夹紧力可通过压杆的偏心行程调整，既能保证钻削过程中工件不发生位移，也不会因夹紧力过大导致连杆薄壁部位产生装夹变形。

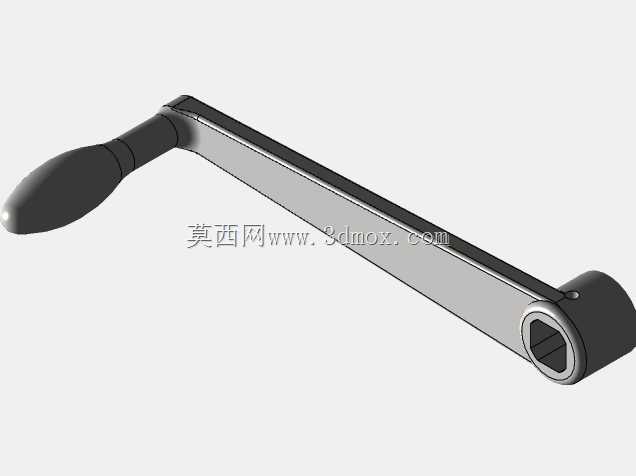

设计过程中充分考虑了人工操作的人机工程需求，所有操作手柄的高度与握持角度均适配站立操作的手部施力角度，锁紧与松脱的操作行程控制在舒适范围内，操作人员无需借助额外工具即可单手完成夹紧操作，另一手可同步调整工件位置，大幅提升单工序的装夹效率。夹具的定位基准面均做淬火处理提升耐磨性能，日常使用仅需定期清理钻屑、在铰接点加注少量润滑油即可维护，整体结构无易损易耗的复杂电子元件，故障率极低，适合加工车间长期高频次使用。
