复摆式李萨如图形演示实验装置

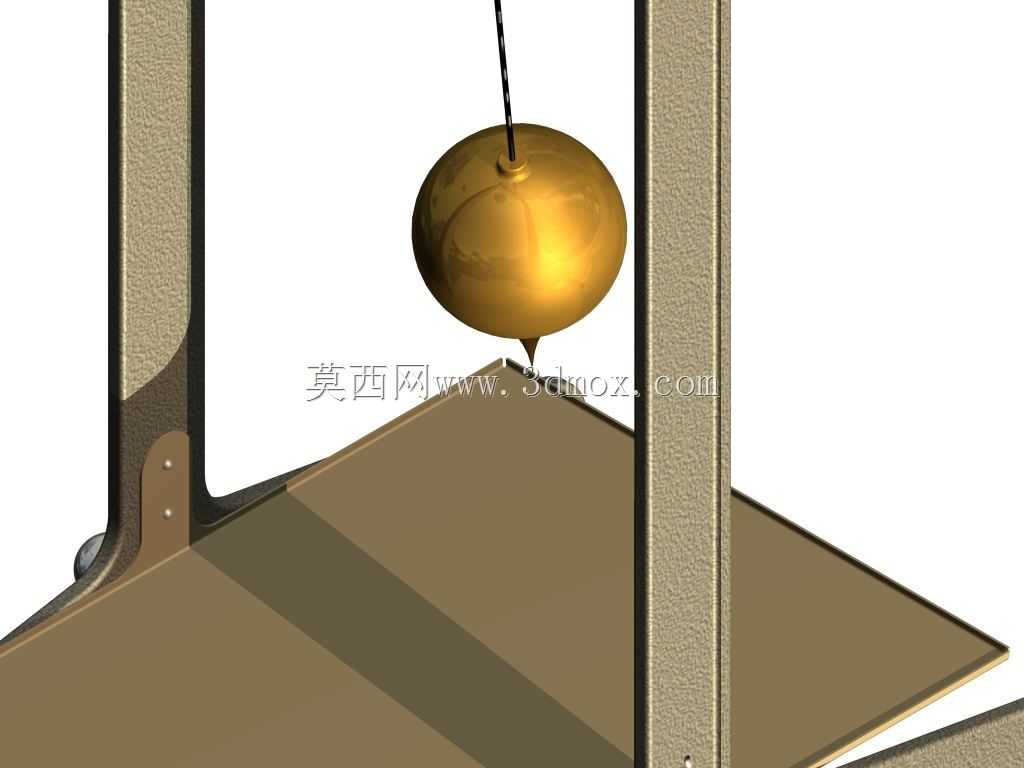

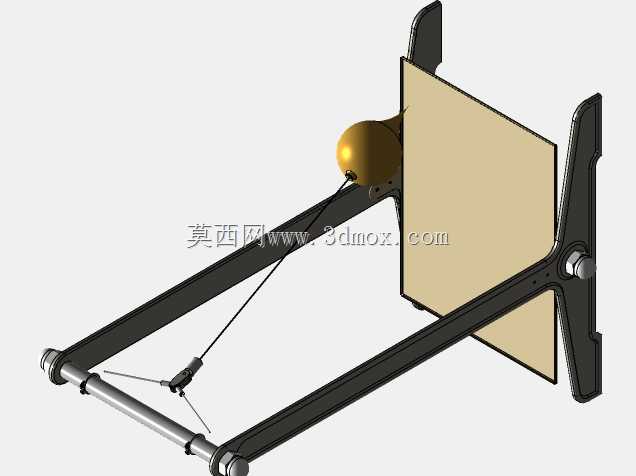

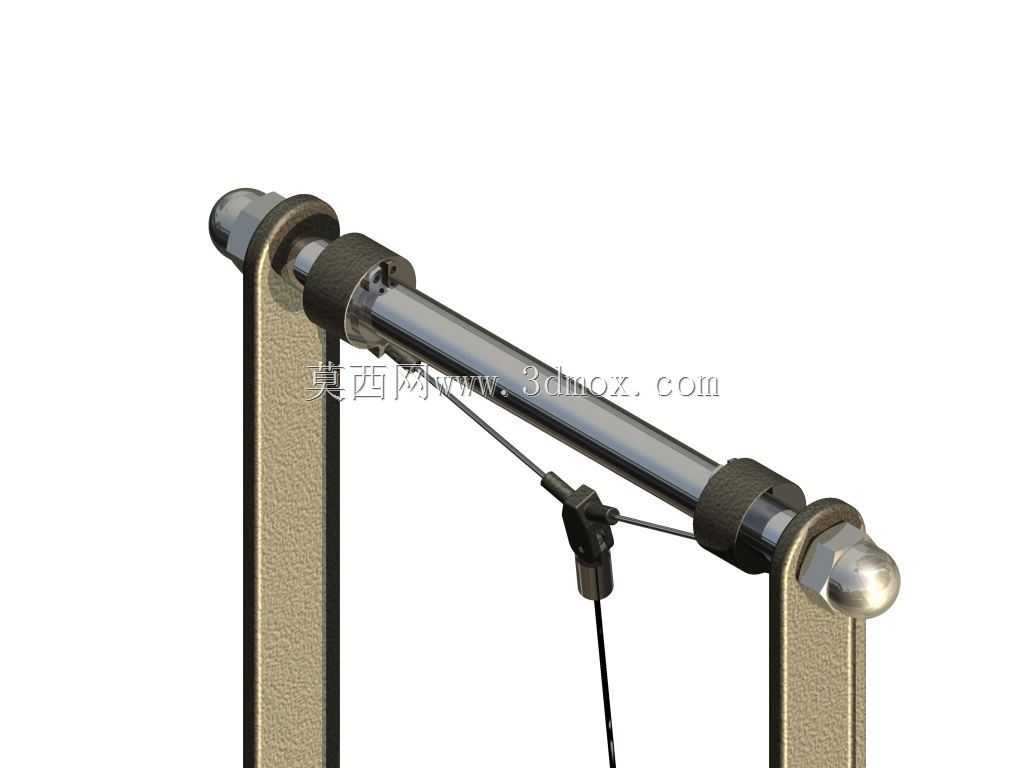

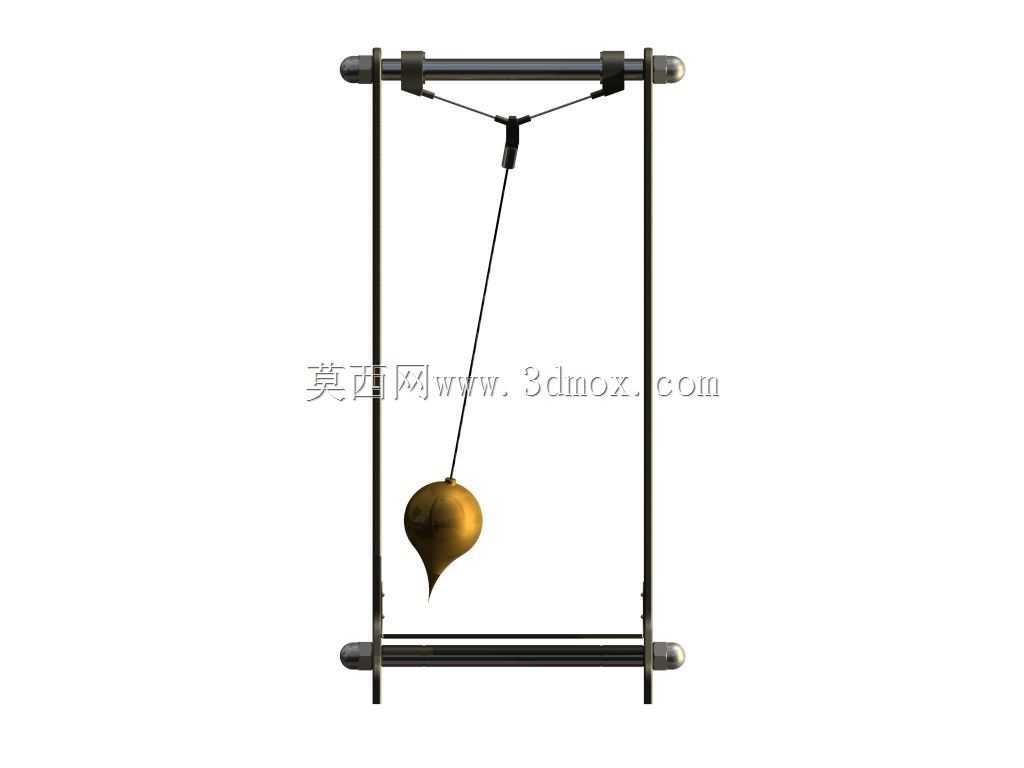

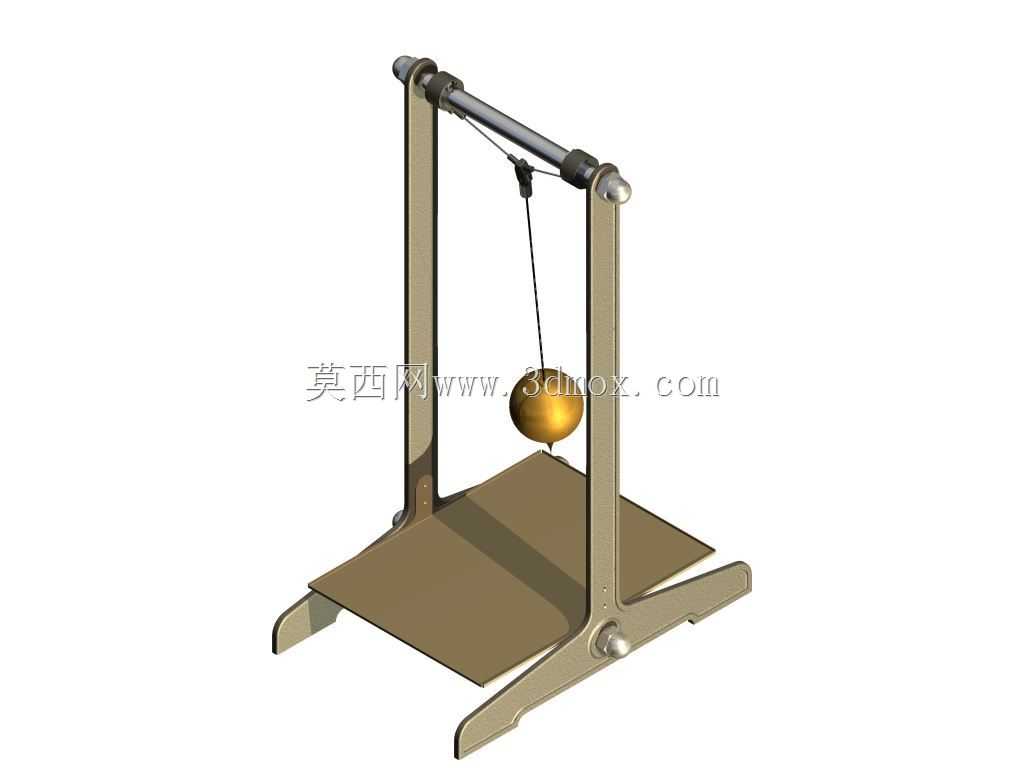

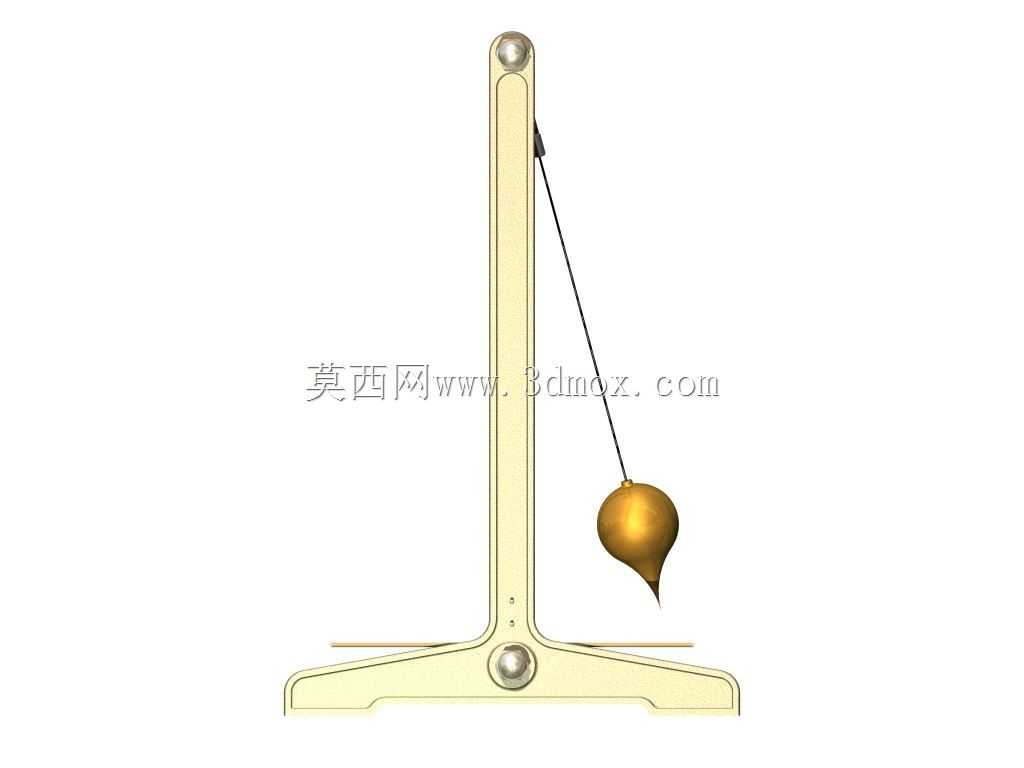

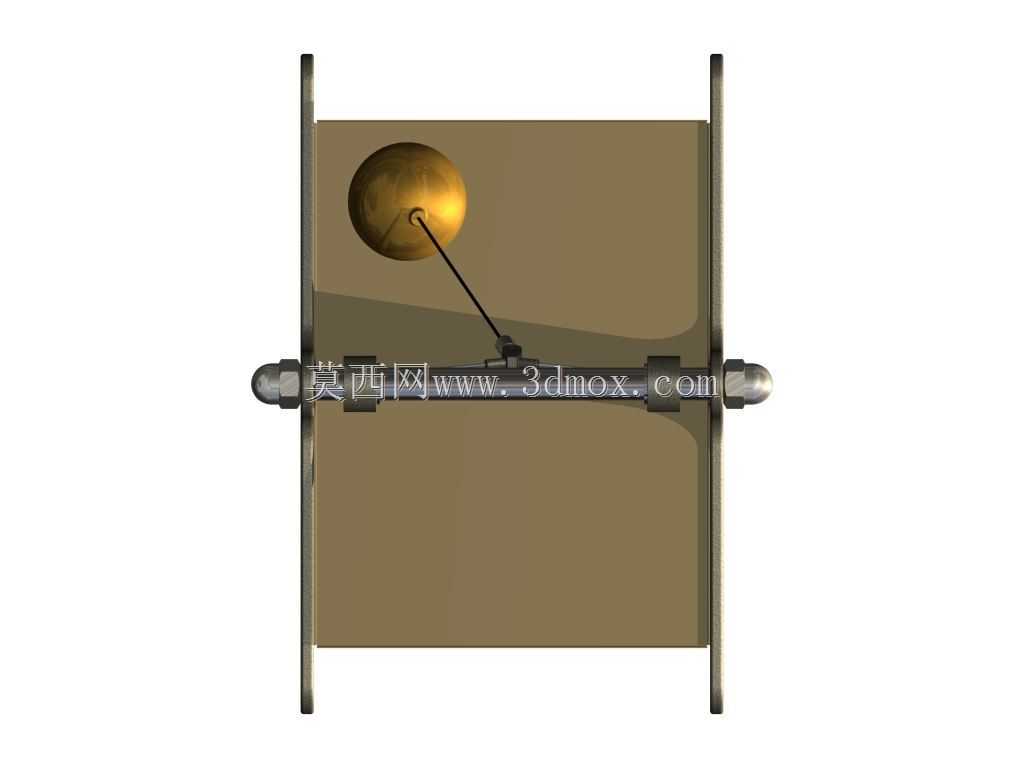

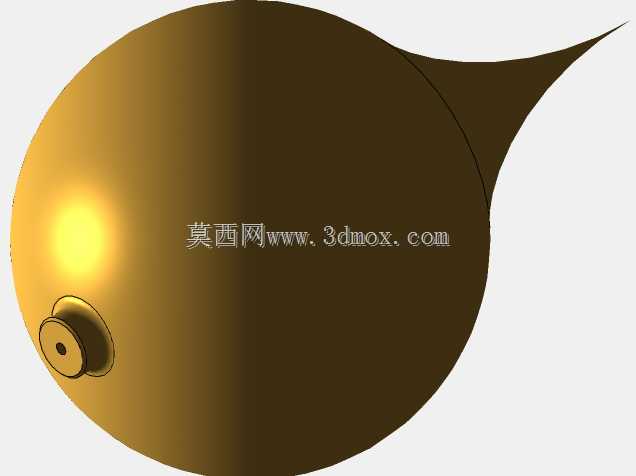

该装置属于力学实验演示类机械结构，主要应用于物理教学、科普场馆展品展示、高校力学实验室振动规律验证场景，可直观呈现两个相互垂直简谐振动合成后的轨迹形态，帮助学习者理解简谐振动合成规律、频率比与轨迹图形的对应关系，相比传统的示波器电子演示方式，实体机械摆的演示过程更具直观性与视觉冲击力，能让观察者清晰看到重力作用下的振动合成全过程，无需借助电子信号转换即可呈现经典的李萨如图形轨迹。装置核心功能依托双自由度复摆结构实现，摆体具备两个相互垂直的摆动方向，纵向摆动的转轴位于上部轴垫零件的轴线位置，横向摆动的转轴位于连接零件交叉孔的轴线位置，两个方向的摆动长度可通过对应连接件的位置进行调整，当两个方向的振动频率呈有理数比值时，摆端的运动轨迹就会形成稳定闭合的李萨如曲线，若将摆锤替换为带细沙出口的漏斗结构，细沙漏出后即可在下方水平平板上留下清晰的轨迹纹路，直观记录振动合成的完整路径。设计过程中重点考量了摆动阻尼的控制，整体框架采用对称式立柱支撑结构，底部为方形水平安装平台，立柱与平台之间采用刚性连接保证整体结构稳定性，避免摆动过程中框架出现共振或偏移影响轨迹精度；摆锤采用匀质球形结构，重心与摆线轴线重合，减少偏心带来的非预期振动干扰，摆线采用低形变的柔性连接件，保证两个方向摆动的独立性，避免两个方向的运动出现额外耦合干扰。安装边界方面，底部方形平台需放置在水平刚性支撑面上，平台上方预留足够的摆动空间，保证摆锤在两个垂直方向的最大摆角范围内不会触碰框架或周边障碍物，整体结构的支撑立柱高度匹配摆长设计需求，确保摆锤在最低点时与下方记录平面保持合适的间距，既不会因间距过大导致沙迹扩散模糊，也不会因间距过小在摆动过程中剐蹭记录平面。结构设计上预留了摆长调节的安装位，可通过调整轴垫、连接零件的固定位置改变两个方向的实际摆长，从而获得不同频率比对应的李萨如图形，满足不同演示内容的需求，所有转动连接部位均采用低摩擦的铰接结构，尽可能减小摩擦阻尼对摆动时长的影响，让装置在一次触发后可完成足够多周期的摆动，形成完整清晰的闭合轨迹。
