数控环境集成式电动双轴耦合传动结构

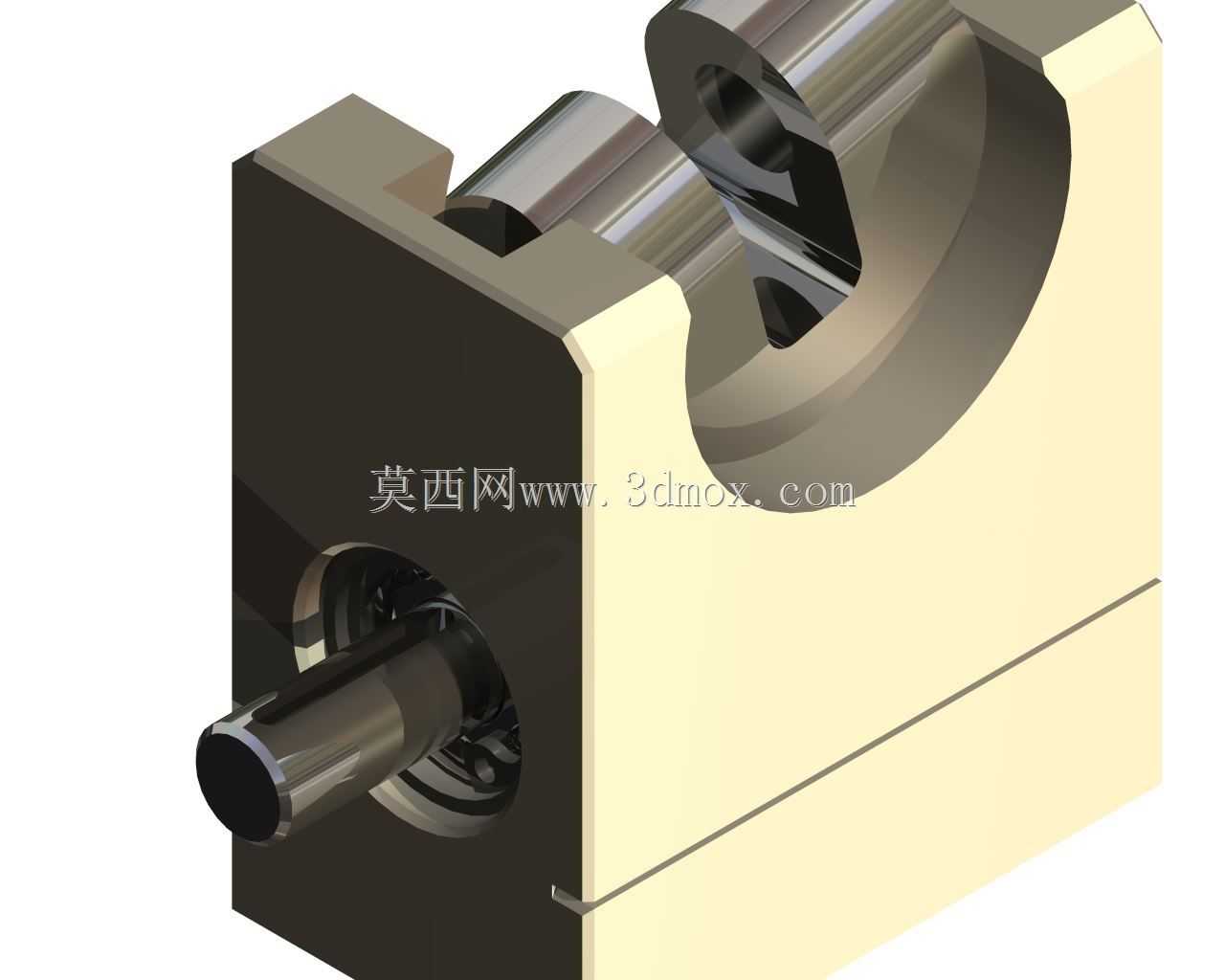

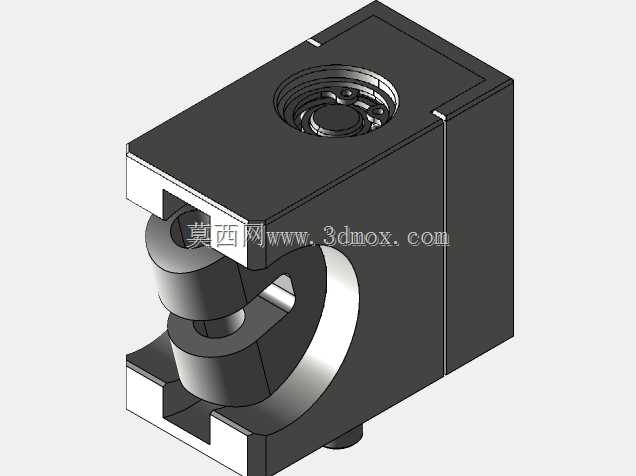

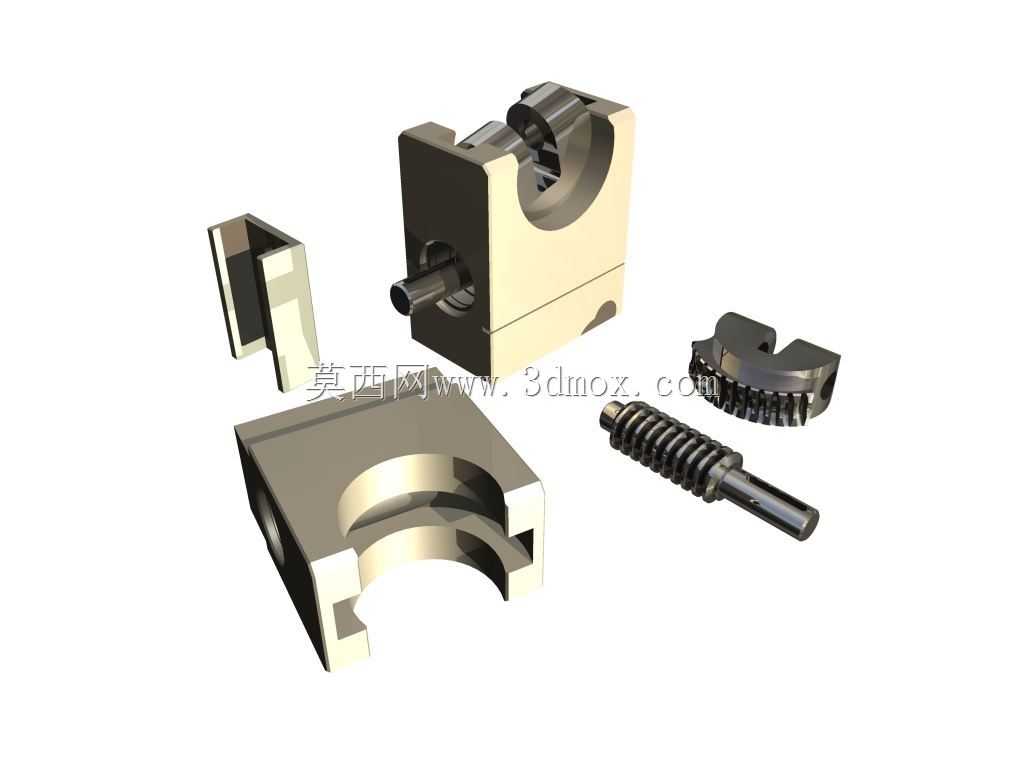

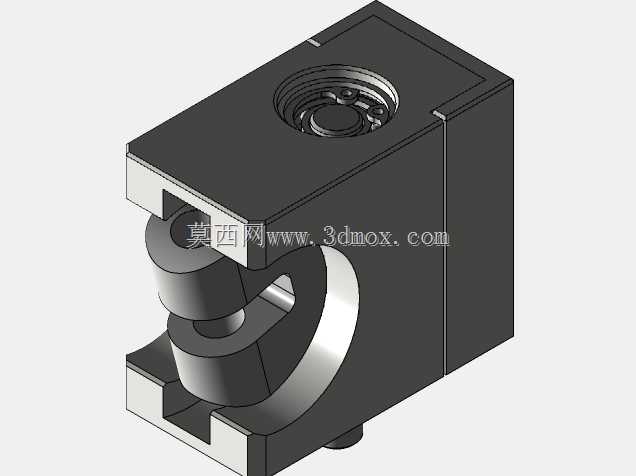

这款电动双轴耦合传动结构，主要面向多轴联动的数控加工、自动化装配、精密检测等需要精准同步动力传递的工业场景，可作为小型数控工作台、精密送料机构、多工位回转装置的核心动力耦合部件，解决传统联轴器仅能实现被动轴系连接、无法主动调控轴间动力通断与同步状态的痛点。在实际产线应用中，该结构可直接集成进设备的传动链中，无需额外加装独立的离合控制模块，就能实现两根传动轴之间的动力接合、断开以及小范围的相位差补偿，大幅简化紧凑型数控设备的传动链路布局。从功能特性来看，该结构采用带齿轮的步进电机作为动力输入源，通过内置的耦合嵌合结构实现双轴的扭矩传递，相比传统的刚性或柔性联轴器，它可以根据数控系统的指令实时调整耦合状态，既可以在双轴同步需求下传递稳定的旋转扭矩，也可以在单轴独立动作时快速切断动力关联，避免轴系间的运动干涉。设计过程中，工程师重点考量了数控环境下的安装适配性，整体采用半开式的基座结构，主体安装面设置了规整的定位止口与安装孔位，可直接固定在设备的安装基板上，输入轴与输出轴的轴端采用标准的圆柱轴伸设计，适配常规的带轮、齿轮等传动连接件，安装边界预留了足够的接线与维护空间，步进电机的安装位与耦合腔体做了一体化的同轴度设计，从结构上保证动力传递的同轴精度，减少高速运转下的偏磨与振动问题。外形尺寸上，该结构整体呈方正的块式布局，轴向与径向尺寸都做了紧凑化处理，可适配安装空间受限的小型数控设备内部，基座的侧壁做了加厚处理，保证长期承受传动扭矩时的结构刚性，耦合腔体的敞口设计既方便装配阶段的部件调试，也便于后期使用过程中的润滑维护与磨损检查。轴系部分采用了适配径向与轴向载荷的支撑结构，可承受传动过程中产生的复合载荷，保证双轴耦合传动过程中的运转平稳性，在低速高扭矩的传动工况下也能保持稳定的动力输出，不会出现耦合打滑或者轴系窜动的问题，完全满足数控环境下对传动部件精度与可靠性的要求。
