带端子球形联轴器精密传动结构

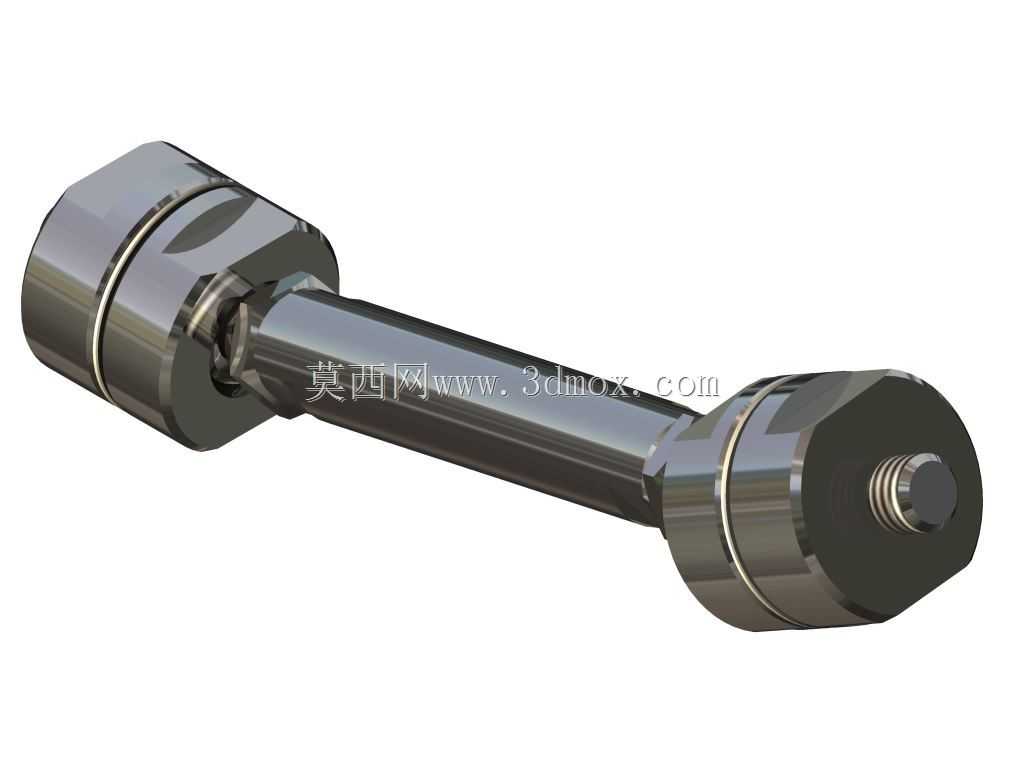

这款带端子的球形联轴器，主要应用于中小功率传动系统中存在一定径向、角向偏移的轴系连接场景，常见于轻工自动化生产线、小型输送设备、精密检测仪器以及非标定制传动模组当中，能够在两轴无法实现严格对中的安装工况下，稳定传递旋转扭矩，同时补偿安装误差、吸收传动过程中的小幅振动，避免轴系因硬连接产生的额外弯曲应力，延长配套轴承、轴件的使用寿命。

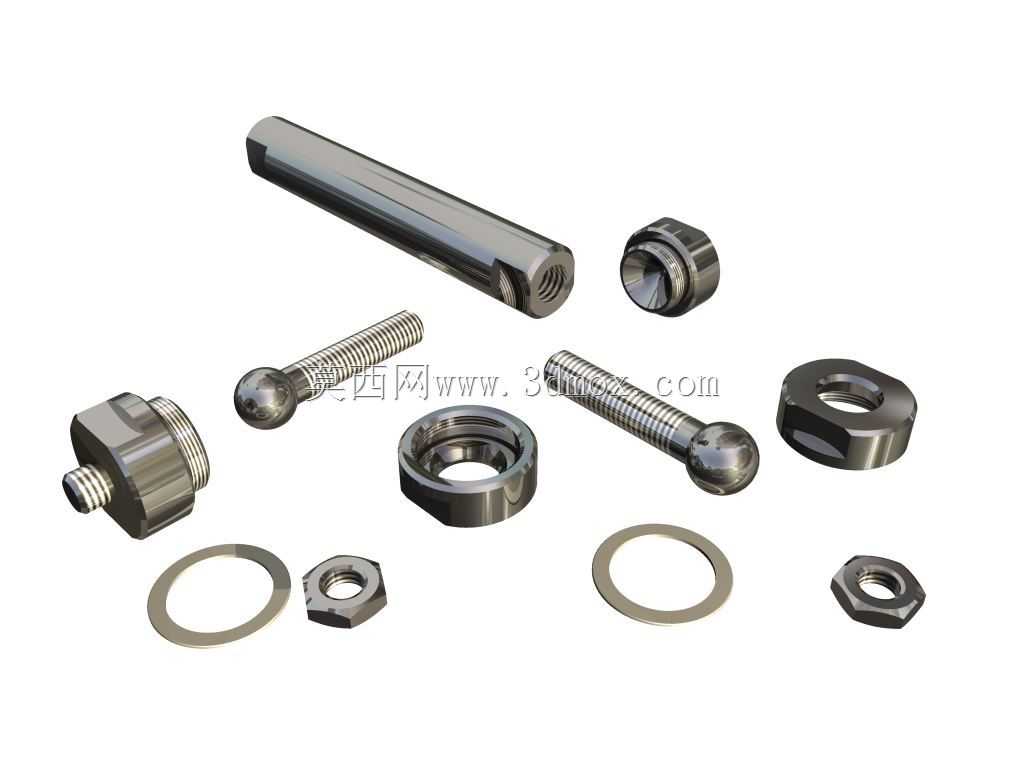

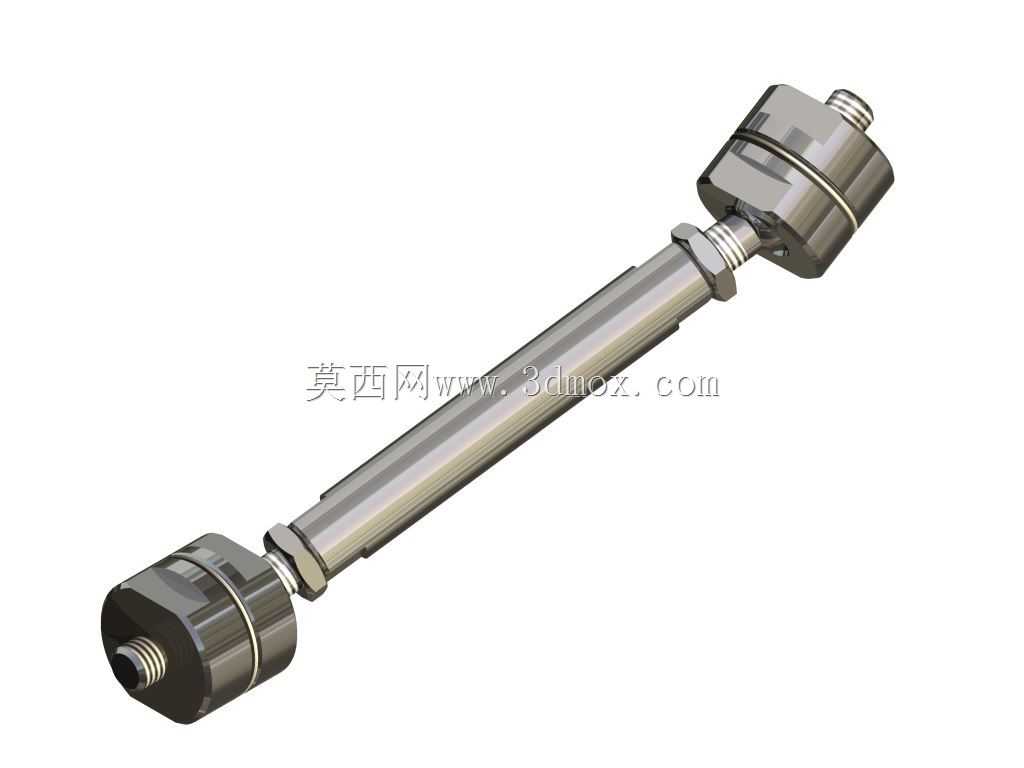

从功能特性来看，该联轴器两端采用带外螺纹端子的连接结构，可直接与配套的内螺纹轴端或连接座配合锁紧，无需额外加工键槽或定制连接法兰，大幅降低现场安装的适配难度；中间的球形铰接结构是核心功能单元，依靠球面配合的自由度特性，可允许两轴之间存在3°以内的角向偏移以及小范围的径向错位，传动过程中不会出现卡滞、别劲的问题，同时球面配合面经过贴合度优化，传动回程间隙极小，能够满足多数中低速精密传动的精度要求。中间的连接杆采用等直径光轴结构，两端通过锁紧螺母与两端的球形接头固定，可根据实际安装间距需求在一定范围内调整整体长度，适配不同安装边界的轴系间距要求，调整到位后锁紧螺母即可锁死长度，避免传动过程中出现长度窜动。

在设计思路上，这款联轴器优先考虑了安装便捷性与工况适配性，摒弃了传统刚性联轴器对安装对中精度的严苛要求，同时相较于弹性套柱销联轴器，省去了易损弹性件的更换维护成本，球形配合面采用金属接触传动，耐温范围更广，不会出现橡胶件老化、弹性衰减的问题，适合在有一定温度波动的工业环境中长期使用。外形结构上整体为细长杆状布局，两端连接头直径统一，中间杆部直径小于两端接头，安装时仅需保证两端端子的螺纹规格与被连接轴端匹配，预留出两端接头的径向转动空间即可，无需额外预留过大的安装避让位置，整体径向尺寸紧凑，可适配安装空间较为局促的小型设备内部。安装边界方面，两端螺纹端子的同轴度在自由状态下控制在合理公差范围内，锁紧后球面配合面可自动适应轴系偏移，安装时无需反复打表调整对中，仅需将两端端子分别拧入对应轴端的螺纹孔，锁紧防松螺母即可完成装配，大幅缩短设备组装与后期维护的拆装时间，尤其适合需要频繁调整传动布局的非标设备研发测试场景，能够有效降低传动系统的装配调试成本，提升设备运行的稳定性。
