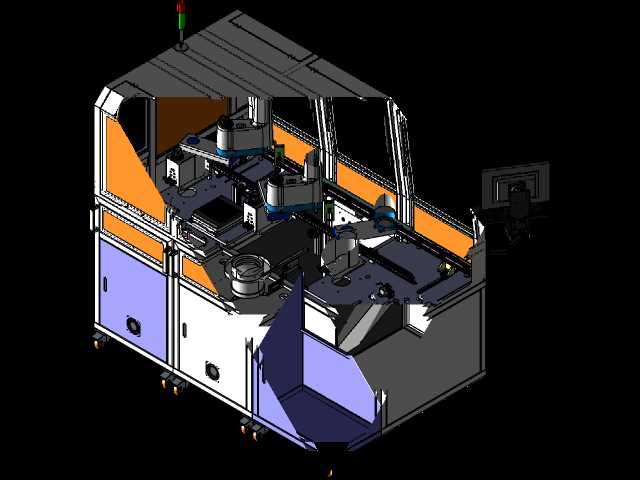

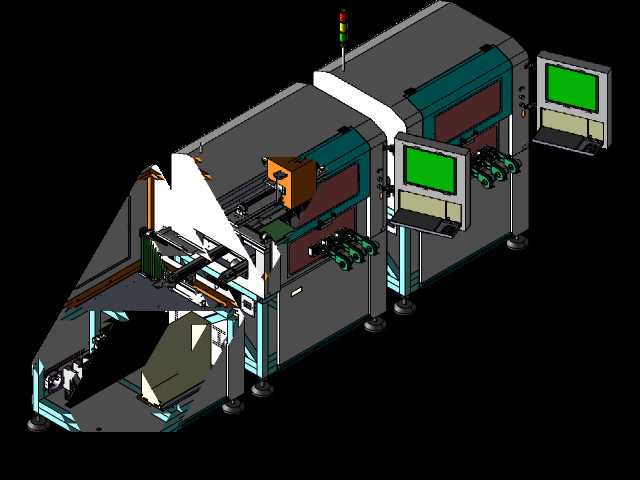

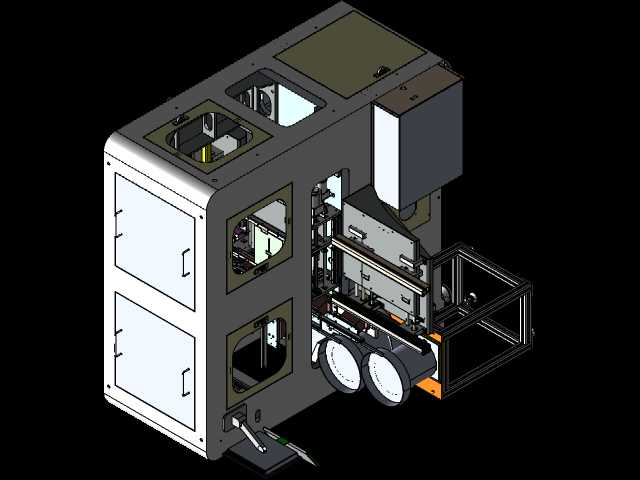

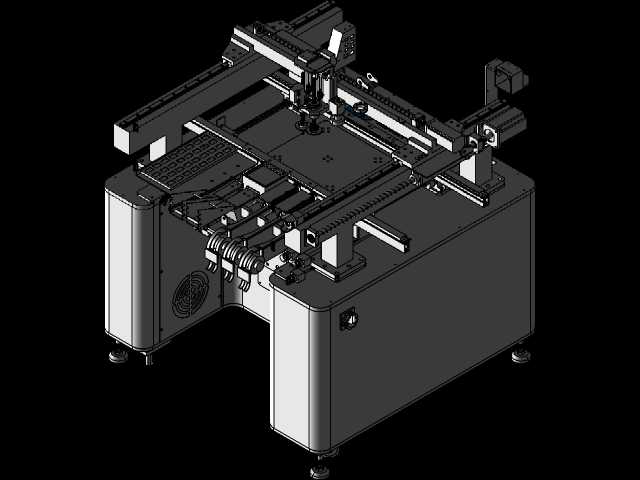

EMS针孔自动插装设备三维结构设计

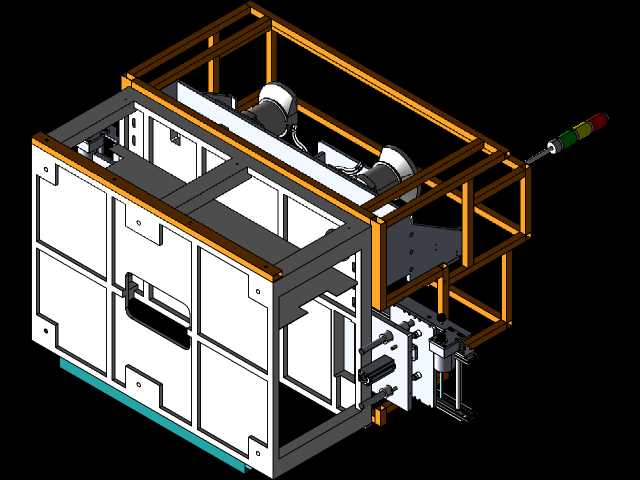

该设备主要面向电子制造领域的EMS电子加工产线场景，针对PCB板、电子连接器类工件的针孔插装工序设计，替代传统人工插针作业，解决人工插针位置偏差大、效率低、针脚歪斜导致的后续焊接不良等痛点，适配中小批量多规格电子元器件的针体插装作业需求，可直接嵌入SMT后段组装产线，与前后段的清洗、点胶、检测工位完成节拍匹配。设备整体采用方通焊接机架作为承载主体，外围搭配钣金封板做安全防护，机架上部预留走线与气动元件安装空间，下部预留电控柜安装仓位，整体安装边界适配常规车间产线的工位排布要求，底部可搭配脚轮与脚杯实现快速移位与水平调平，无需额外做地基固定，适配车间柔性产线的调整需求。设备核心功能为完成针体的自动上料、针位校正、精准插装、压合到位全流程动作，上料机构采用振动盘配合直振送料轨道完成针体的有序排序送料，通过分料机构将单根针体分离至插装工位，插装头采用伺服驱动配合直线导轨做垂直方向的精密进给，插装压力可通过压力传感器实时反馈，避免压力过大导致针体弯折或者工件压损，同时搭配定位夹具对带孔工件做精准定位，保证针体与针孔的同轴度误差控制在0.02mm以内，插装深度可通过伺服参数灵活调整，适配不同长度针体的插装需求。设计过程中优先考虑设备的调试便捷性与维护便利性，所有运动模组均采用标准件搭配安装板的模块化设计，插装头、送料轨道、定位夹具均可快速拆卸更换，切换不同规格工件时仅需更换对应夹具并调整伺服行程参数即可，无需对设备主体结构做大规模改动；机架外侧设置安全光栅与三色警示灯，设备运行过程中若有人员误入作业区域会立即触发停机保护，避免安全事故；气路与线路均采用线槽规整排布，每个气动元件与电气接口均做标识处理，方便后期故障排查与维护。设备的插装工位旁预留工件流转接口，可搭配机械手或者流水线接驳台完成工件的自动上下料，实现无人化连续作业，插装完成的工件可直接流入下一工序，无需额外周转，大幅提升整线的生产效率，降低人工操作带来的品质波动。
