透明剖视结构蜗杆蜗轮减速装置

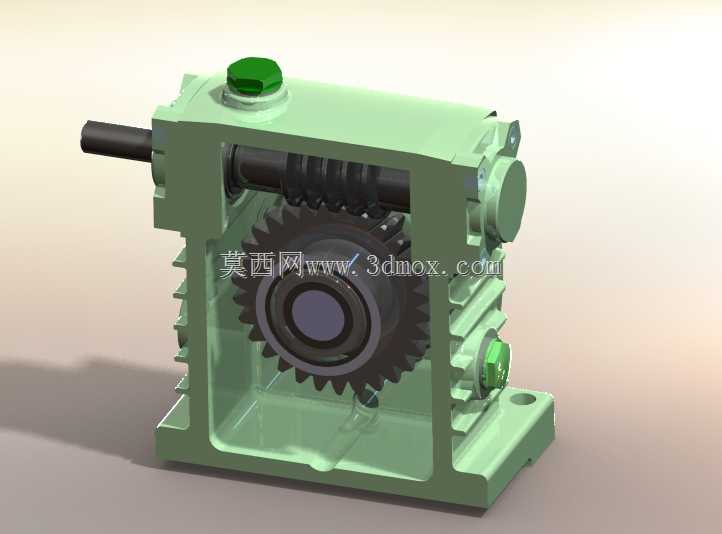

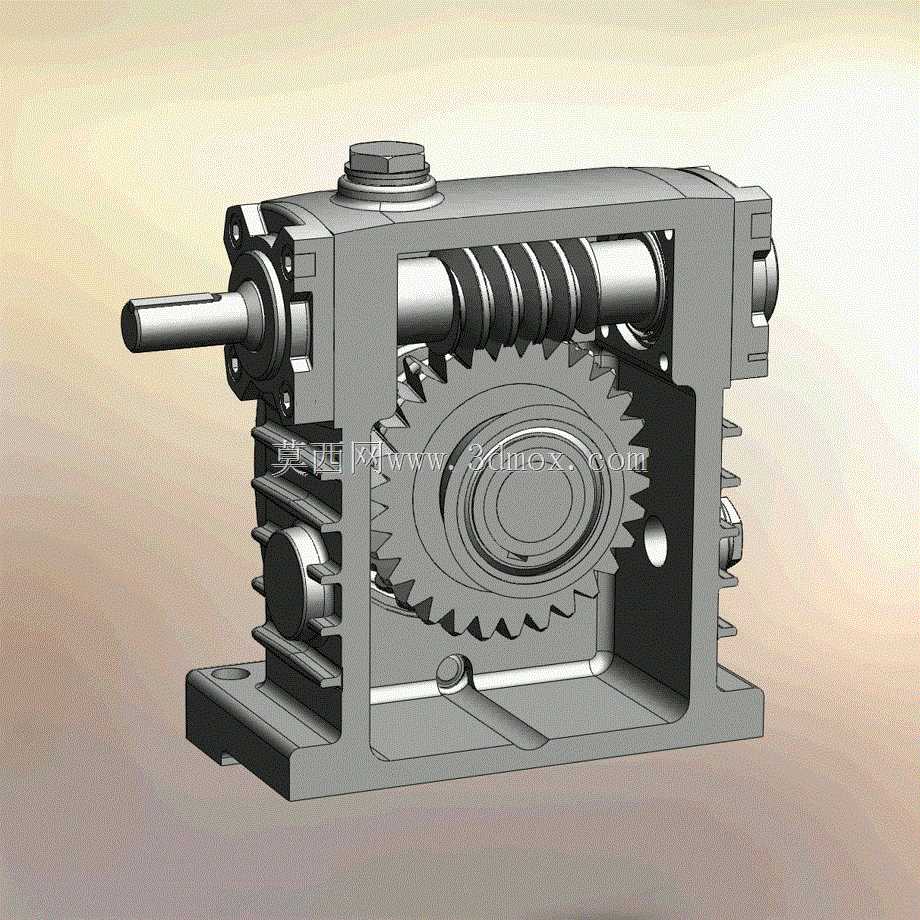

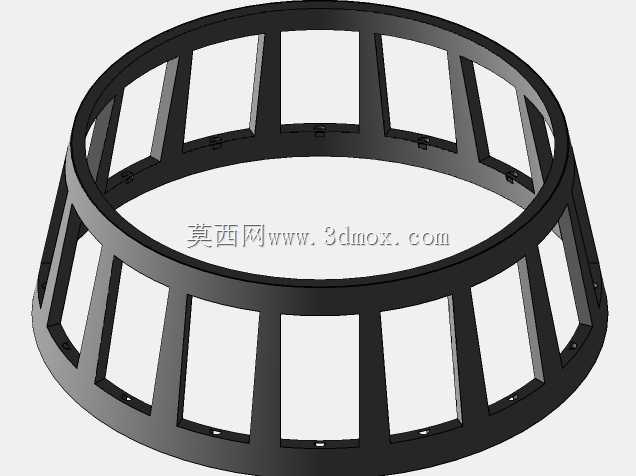

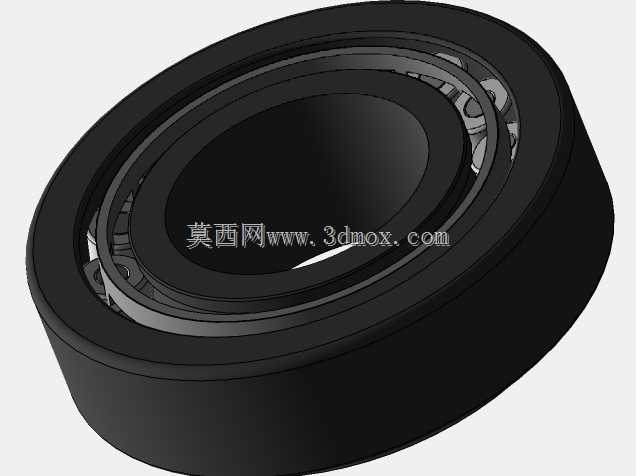

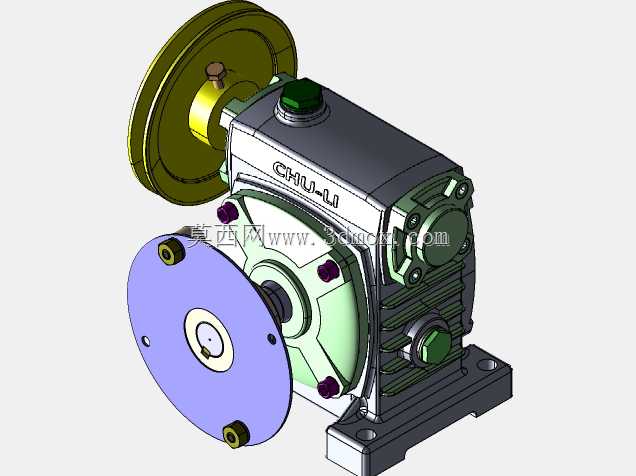

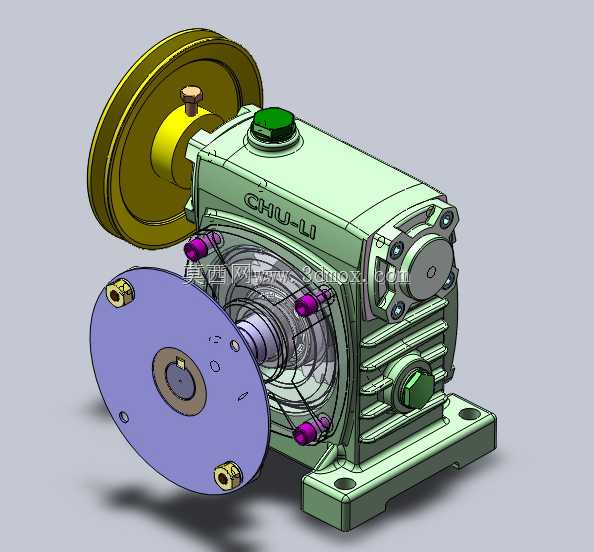

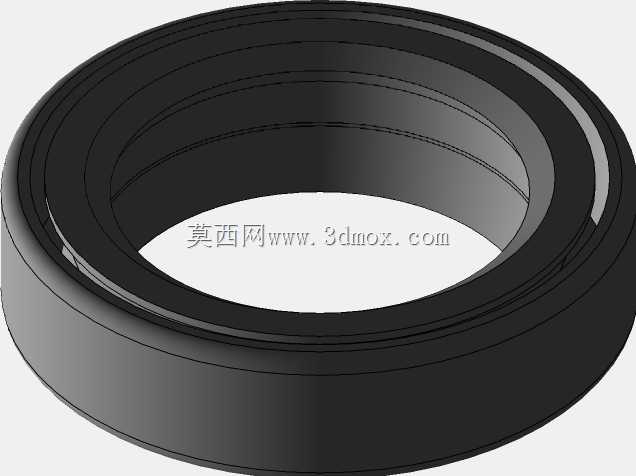

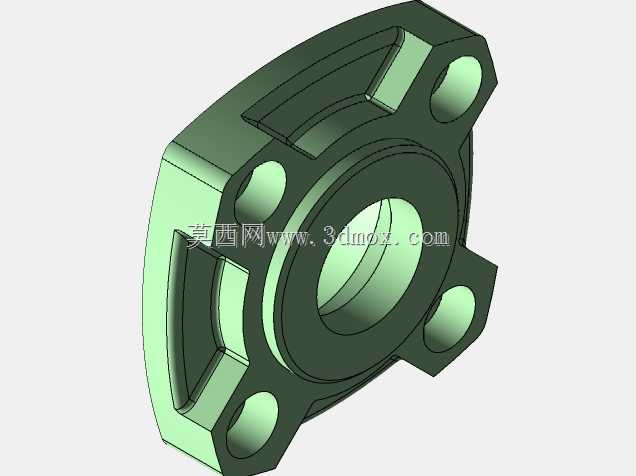

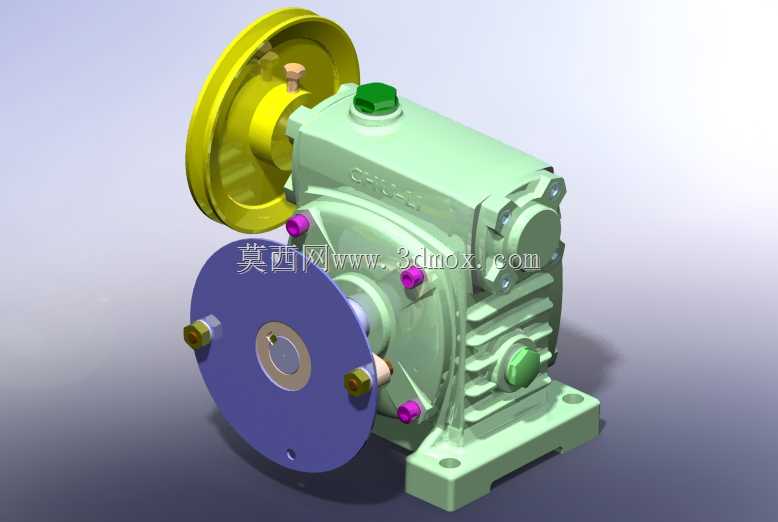

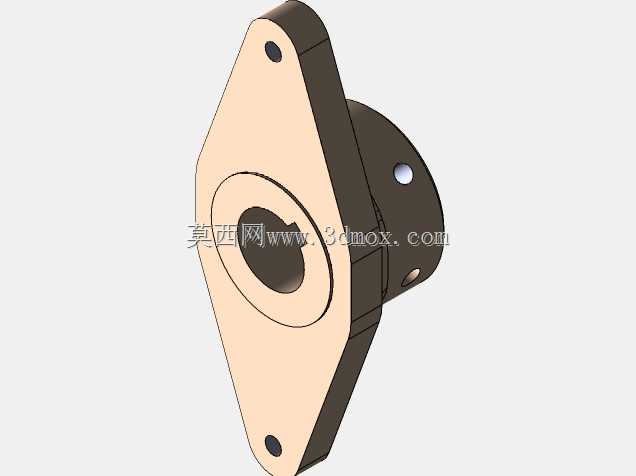

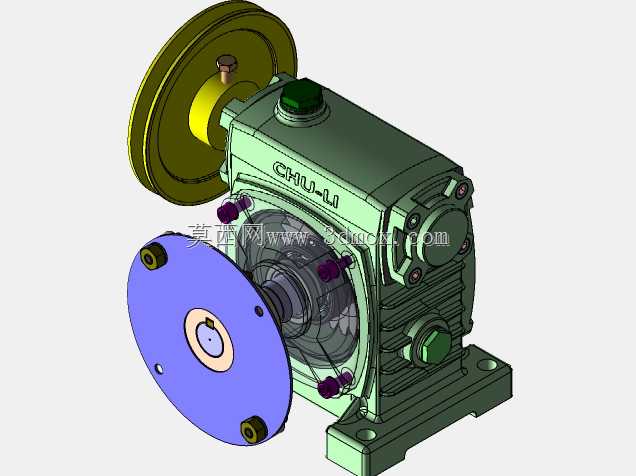

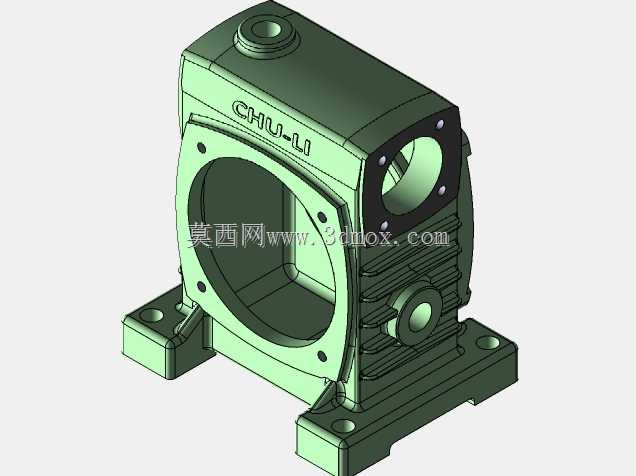

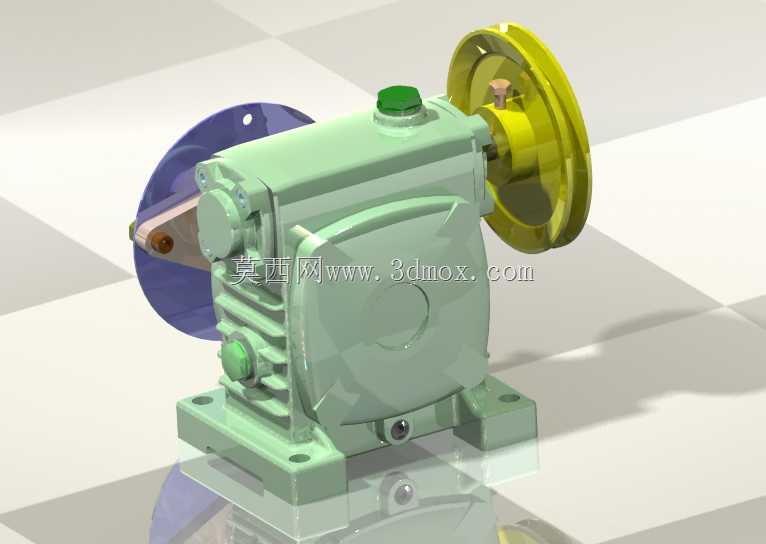

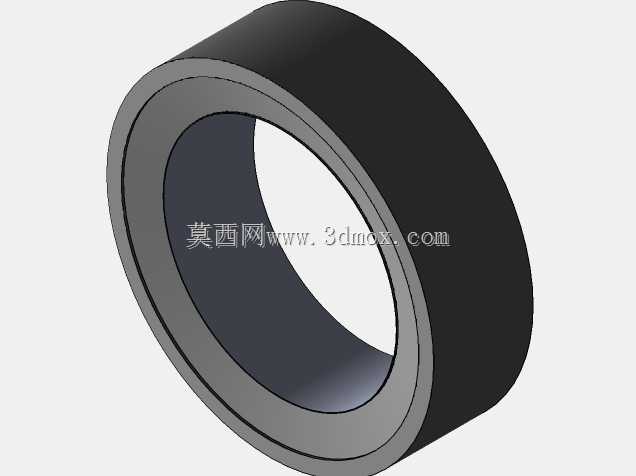

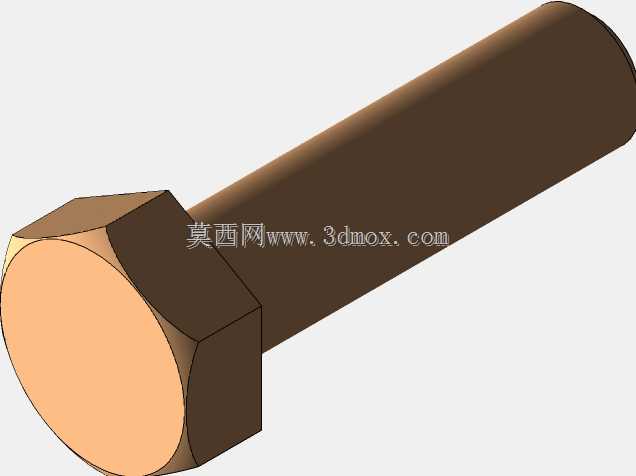

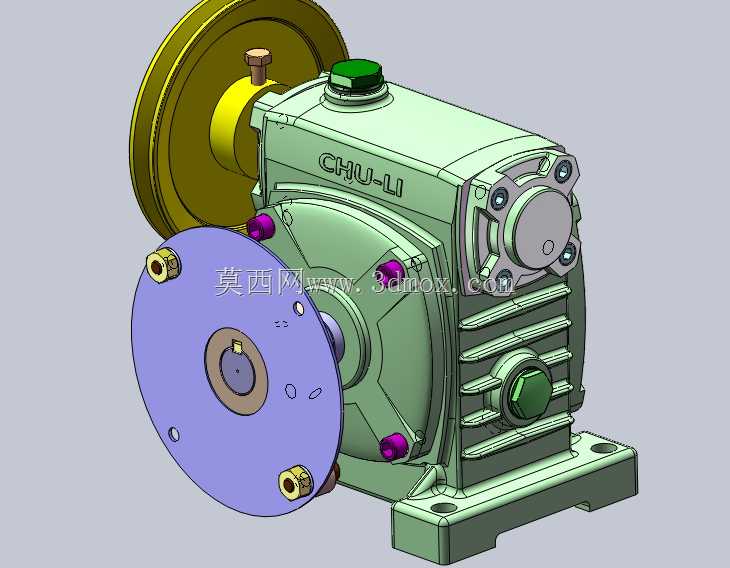

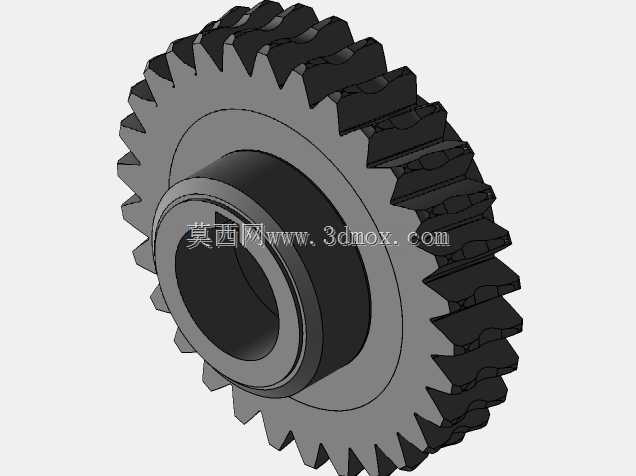

这款蜗杆蜗轮组合的减速装置，是机械传动系统中承担转速匹配、扭矩放大功能的核心部件，广泛应用在轻工输送设备、食品包装生产线、小型自动化输送工位、起重辅助机构以及低转速大扭矩的民用机械场景中，能够将原动机输出的高转速低扭矩动力，通过蜗杆与蜗轮的啮合传动转换为低转速高扭矩的输出动力，适配执行端的负载运行需求。该装置采用蜗杆与蜗轮垂直交错轴的传动布局，输入轴与输出轴呈空间90度垂直排布，能够在紧凑的安装空间内完成动力的转向传递，大幅缩减传动链路的整体占用空间。从剖视展示的结构可以看到，装置的箱体采用一体式铸造型腔结构，箱体侧壁预留了输入轴、输出轴的轴承安装位，同时设置了润滑油加注口、油位观察结构以及底部的安装固定底座，底座上开设有对称的安装通孔，能够直接通过螺栓固定在设备的安装机架上，安装边界规整，不需要额外设计复杂的转接安装结构。设计过程中充分考虑了传动部件的润滑需求，箱体内部形成封闭的储油腔，蜗杆与蜗轮的啮合区域完全浸没在润滑油中，运行过程中能够通过齿轮转动带起润滑油，持续对啮合齿面、支撑轴承进行润滑，降低传动过程中的摩擦损耗，延长部件的使用寿命。蜗杆采用多头渐开线齿形设计，与蜗轮的渐开线齿面精准啮合，传动过程中啮合重合度高，运行平稳噪音低，同时具备反向自锁的特性，能够避免输出端负载带动输入端倒转，提升设备运行的安全性。装置的输入轴伸出端、输出轴伸出端都设计了密封结构，能够防止箱体内部的润滑油渗漏，同时阻挡外部的粉尘、碎屑进入箱体内部破坏传动部件。整体外形采用方正的箱体结构，边角做了圆弧过渡处理，既保证了箱体的结构强度，也避免了尖锐边角带来的安装磕碰风险，安装底座的平面度经过设计校核，能够保证安装后输入轴、输出轴的同轴度符合传动要求，避免运行过程中出现偏载、轴承受力不均的问题。这类减速装置在实际应用中，不需要额外搭配复杂的辅助传动结构，直接对接原动机与执行负载即可完成动力传递，能够有效降低整套设备的设计与制造成本，同时稳定的传动特性也能够减少设备运行过程中的维护频次，适配长时间连续运行的工业生产场景。
