多工位级进冲压料带端子结构设计

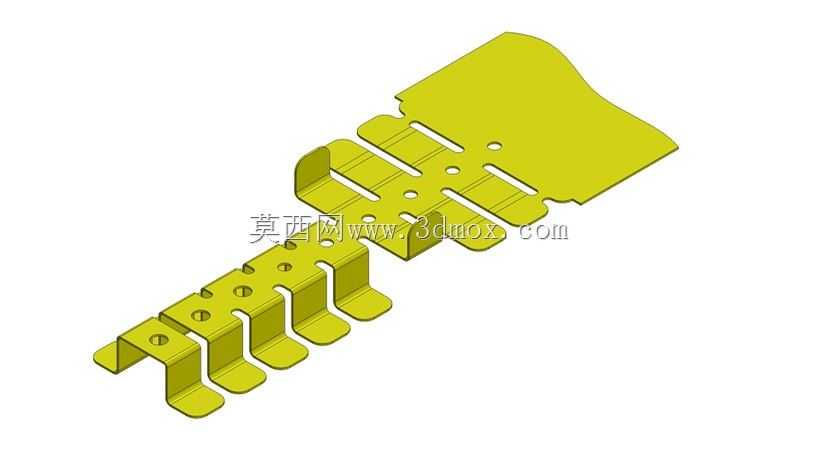

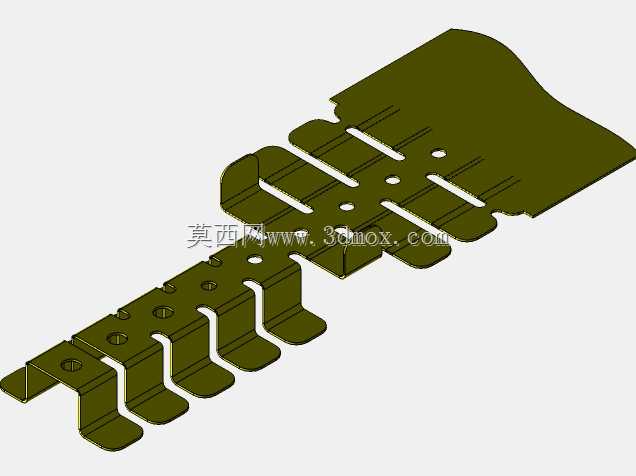

该结构为电子连接器领域常用的连续冲压成型端子料带，主要应用于消费电子、工控设备内部的电连接组件生产环节，适配高速冲床的连续冲压作业场景，可在单次料带送进过程中同步完成冲裁、折弯、成型、精整多道工序，最终产出成排的接触端子，后续可通过裁切分离为单个端子零件，用于连接器的导电接触部位，实现电路间的稳定信号传输与电流导通。从功能特性来看，该料带采用单侧载体设计，载体部分预留了等距的定位圆孔，可适配冲床的自动送料定位销，保证每一次冲压工位的送料精度，避免步距偏移导致的成型尺寸超差；料带上排布的多组端子单元采用等距阵列布局，每个端子单元都设计有折弯成型的接触弹臂结构，弹臂末端做了圆弧过渡处理，既可以保证对接时的接触弹性，也能避免锐边刮伤对接的导电部件；端子本体上预留的小圆孔为后续组装定位孔，可在连接器组装时与塑胶基座的定位柱配合，保证端子安装位置的一致性，避免端子偏移导致的接触不良问题。从设计思路来看，该结构充分考虑了高速冲压的工艺合理性，工位排布遵循先冲切废料、再逐步折弯成型、最后分离的工艺顺序，料带两侧的连接筋在冲压全程保持料带的整体刚性，避免薄料带在送进过程中出现拉扯变形；每个成型工位的折弯角度都做了渐进式设计，避免单次大角度折弯导致的材料开裂、回弹超差问题，针对黄铜、锡磷青铜这类常用端子材料的冲压回弹特性，折弯工位预留了合理的回弹补偿角度，保证成型后端子的形位公差符合装配要求。从安装与尺寸边界来看，该料带的宽度适配常规宽幅的端子冲压卷料，送进步距匹配行业通用的高速冲床送料参数，料带厚度适配0.2-0.5mm的常用导电五金带材，成型后的端子弹臂高度控制在合理范围内，既保证足够的接触弹性行程，也不会因为弹臂过长导致插拔时出现塑性变形；料带的定位孔间距采用标准化步距设计，可兼容多数常规级进模的模架尺寸，不需要对现有冲床送料机构做额外改造即可直接上线生产，整体结构兼顾了冲压生产效率、成型精度与后续组装的适配性，能够有效降低端子生产的单工序成本，提升大批量生产时的品质稳定性。
