多工位定位型钣金冲压成型模具结构

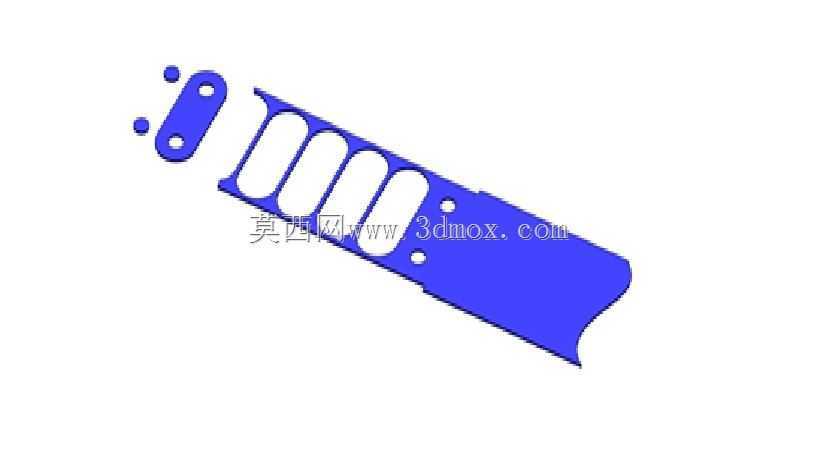

　　这套钣金成型结构主要应用于薄金属带料的连续冲压工序，适配常规开式单点压力机的安装接口，可直接装夹在标准模架上完成批量送料的连续加工。从结构布局来看，左侧设置的双定位孔位，是为了匹配模架上的导柱安装基准，合模时能精准限制上下模的相对位移，避免冲压过程中出现偏载啃模的问题，定位孔的孔径公差按照IT7级精度设计，与导柱的配合间隙控制在0.02mm以内，保证长期冲压后的定位精度保持性。中间段排布的四个等距镂空成型工位，对应带料步进送料的步距尺寸，每个工位的成型型腔边缘都做了R0.3mm的圆角过渡，避免冲压时薄料出现应力集中导致的撕裂问题，型腔的拔模斜度设置为1.5°，既可以保证成型后工件顺利脱模，又不会因为斜度过大造成成型尺寸超差。

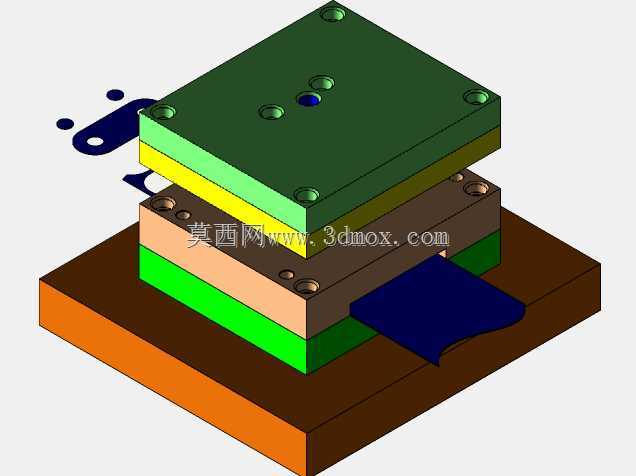

　　右侧的弧形收边结构，是对应工件最终的外形裁切工位，刃口采用镶块式设计，磨损后可以单独拆卸更换，不需要整体报废模体，能有效降低长期生产的维护成本。在实际生产场景中，这类模具多用于家电五金、小型设备结构件的钣金加工，适配0.8-2mm厚度的冷轧钢板、镀锌板材料，送料过程中依靠侧面的挡料销完成带料的侧向定位，步距定位配合自动送料机的夹持动作，可实现每分钟30-45次的连续冲压作业。设计过程中重点考虑了料带的排样利用率，四个工位的排布间距经过优化，料带搭边值控制在1.2mm，相比常规排布方案能提升6%左右的材料利用率，同时模体的安装槽位、紧固孔位都按照标准模架的尺寸系列设计，不需要额外加工转接板就能完成装夹，缩短模具上机的调试周期。

　　模具的刃口与成型面都做了淬火处理，表面硬度达到HRC58-62，可承受连续10万冲次以上的作业量而不出现明显的磨损变形，成型后的工件平面度可控制在0.1mm以内，孔位与外形的位置度公差满足后续装配的配合要求，不需要额外的校形工序。
