多层级板件冲裁成型钣金模具结构

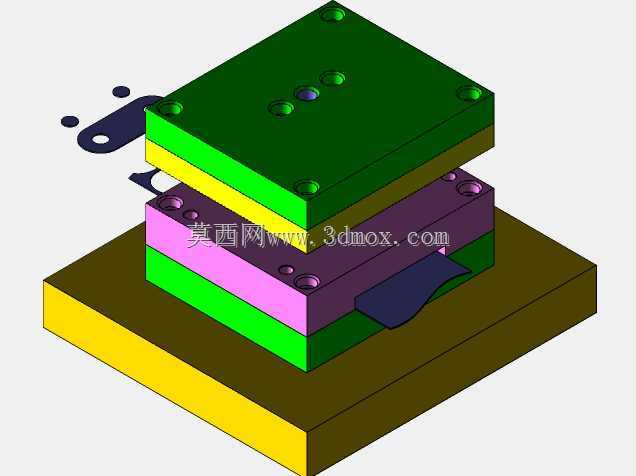

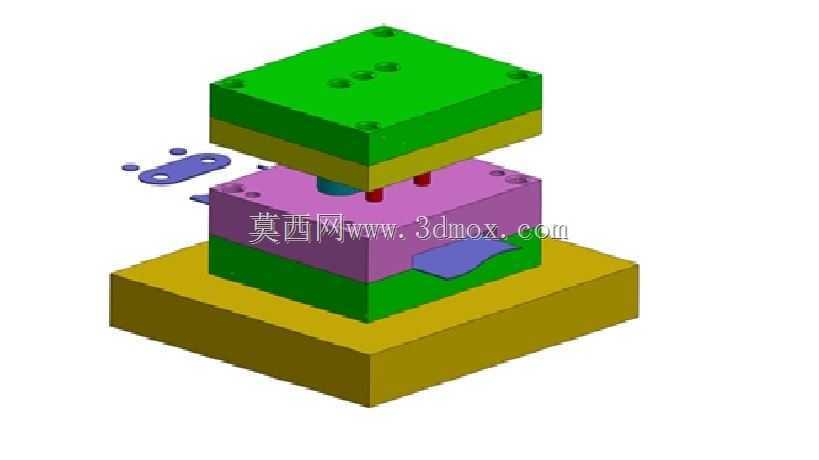

　　这套钣金成型模具主要面向小型薄金属板件的批量冲裁与成型工序，适配常规开式机械压力机的安装接口，可直接固定在设备工作台面完成连续冲压作业，日常多用于家电五金、小型汽配连接件的生产环节，能在单一行程内完成板件的外形落料、局部折弯与型面成型，减少多工序周转带来的定位误差。从结构分层来看，整套模具采用上下模座加中间成型模组的堆叠布局，上下模座选用加厚板材加工，保证长期冲压过程中的刚性，避免反复受力出现形变影响成型精度；上模部分集成了冲裁凸模、成型压块与弹性卸料组件，合模时弹性组件先压紧待加工板料，避免板料在冲切过程中出现移位，随后凸模下行完成板件的轮廓冲切与局部型面压型，开模时卸料板在弹性件作用下将卡滞在凸模上的工件推落，无需人工额外取件。

　　下模部分对应设置了凹模镶块、定位挡料结构与出料通道，板料送入时可通过侧边的定位销快速确定送料步距，无需反复调整位置，冲切完成的成品件可顺着下模的斜面滑出模具作业区，配合自动化送料线可实现连续无人化生产。设计过程中针对薄料冲压容易出现的翘曲问题，在成型区域额外增加了压边筋结构，合模时先压紧板料边缘再完成成型，能有效控制板料成型过程中的材料流动，减少成型后工件的回弹变形量；导向结构采用独立导柱配合导套的布置方式，导柱安装在模座对角位置，合模过程中导柱先进入导套完成上下模的对位，避免凸凹模出现偏磨啃模的问题，延长模具的整体使用寿命。安装边界上，模座的安装孔位按照通用压力机的T型槽间距设计，

　　可适配多数公称压力在25吨到40吨区间的开式压力机，上下模的闭合高度预留了足够的调整余量，可通过加装垫板适配不同行程参数的设备，无需对模座本体做二次加工。模具的成型镶块采用分体式设计，当局部刃口出现磨损时，仅需拆卸对应的镶块进行修磨或更换，无需拆卸整套模具，大幅减少日常维护的停机时间；针对冲裁过程中产生的废料，下模对应位置开设有漏料孔，冲切产生的边角废料可直接通过漏料孔落入设备下方的废料收集槽，避免废料堆积在型腔内影响后续冲压作业。
