长条定位式钣金冲压成型模具结构

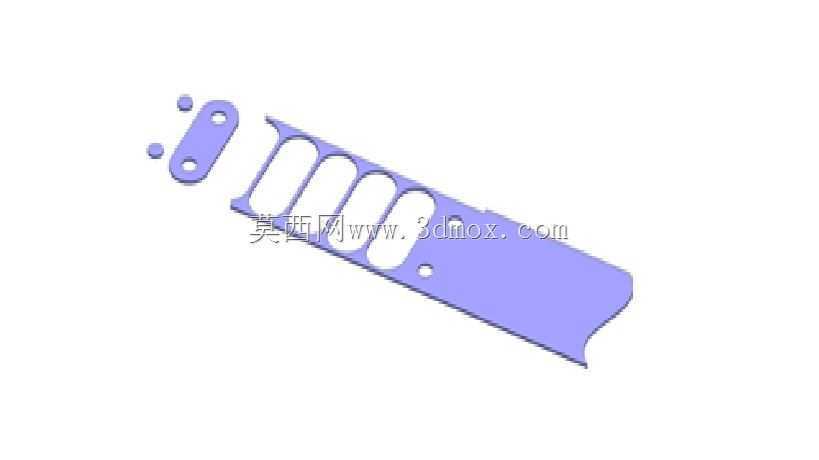

　　这套钣金成型结构主要面向薄料连续冲压工位的成型工序，适配0.8-2mm厚度的冷轧钢板、镀锌板类带料加工，常见于家电外壳支撑件、机箱内部安装条、小型设备侧装固定片的批量生产场景，在多工位级进模生产线中可单独作为成型工位镶件嵌入模架，也可搭配独立模座用于单工序小批量打样生产。从结构功能来看，该结构分为定位段与成型段两部分，左侧带双圆孔的独立小镶块为料带初始定位块，两个销孔可直接穿入内导柱配合模架上的固定孔安装，定位块上的凸起小圆台对应料带上的预冲工艺孔，送料过程中工艺孔卡入圆台即可完成带料的步距定位，避免送料偏移导致的成型尺寸超差，定位块与成型主体之间预留的避让槽，刚好对应料带上预冲的定位缺口，防止送料过程中带料与模具发生剐蹭蹭伤料面。

　　主体成型段采用整体式凸模结构，型面做了连续的圆弧过渡开槽设计，五个等距排布的内凹圆弧槽对应工件上的加强筋成型位，冲压过程中料带在凸模与下方凹模型腔的挤压下，沿槽位形成凸起的加强筋结构，无需额外焊接加强筋即可提升长条工件的纵向抗弯强度，避免长条钣金件在安装后出现受力下弯变形的问题。成型段末端做了斜切收边结构，对应工件端部的异形安装边，冲压成型时可同步完成端部的外形裁切，减少后续单独切边的工序步骤。设计过程中，成型面的拔模斜度统一取1.2度，既保证开模时工件不会粘在凸模上，也不会因为斜度过大导致成型后的筋条尺寸偏差超差，所有棱边均做了R0.3的圆角钝化处理，避免冲压过程中尖锐棱边划伤料带表面，同时减少模具刃口的应力集中，

　　提升连续冲压的使用寿命。安装边界上，整套结构的安装基面做了0.02mm的平面度处理，通过侧边的销钉孔与模架定位，锁模螺丝采用内六角M6规格，安装时需保证凸模与凹模的对中间隙均匀，单边间隙取料厚的10%，针对不同厚度的料带可通过调整凹模垫板的厚度来微调合模深度，避免成型过深导致料带拉裂，或是成型深度不足导致加强筋的强度达不到设计要求。在实际生产线适配中，该结构可搭配误送料检测探针使用，探针安装在定位块旁的预留安装位，一旦料带送料步距出现偏差，探针无法穿入工艺孔就会触发设备急停，避免误冲损坏模具。
