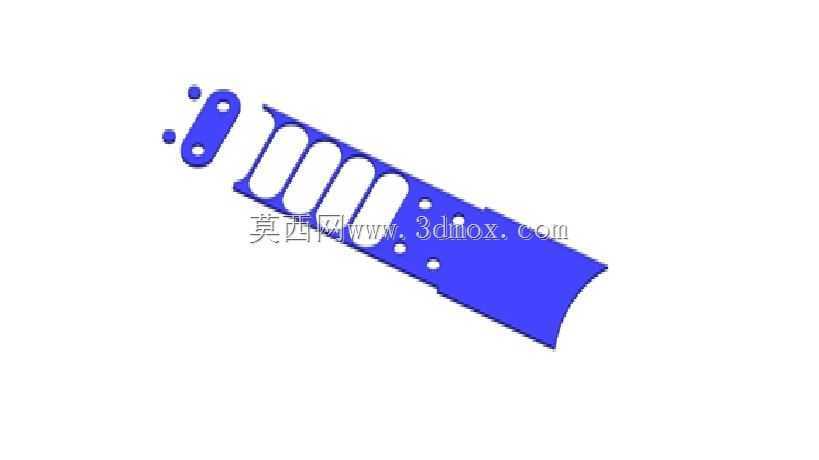

蓝色长条多孔位钣金冲压成型构件

　　这类带长条镂空阵列与端部安装孔的蓝色钣金构件，多用于需要兼顾结构减重与安装定位的工装夹具配套场景，在卡利普系列快换工装的定位模组中，这类构件常作为侧压定位条使用，安装时通过端部两个同轴定位孔完成与基座的销接固定，侧边的阵列镂空槽一方面用于降低构件自身重量，减少快换动作的负载惯量，另一方面可作为调节槽适配不同规格工件的定位行程，避免单一定位距无法兼容多规格工件的问题。从结构设计逻辑来看，构件端部的异形凸耳做了圆弧过渡处理，能有效降低钣金冲压过程中应力集中导致的开裂风险，凸耳上的两个安装孔采用了等距排布设计，孔位公差控制在IT7级区间，可保证安装后构件与基座的平行度误差不超过0.02mm，满足精密工装的定位精度要求。

　　构件主体的五个等宽长圆形镂空槽，槽边与构件侧边的留边量均匀控制在3mm，既保证了槽口冲压时的材料流动性，避免冲裁过程中出现塌边变形，也能让构件在承受侧向压紧力时保持足够的结构刚性，不会因为镂空过多出现受力弯折的情况。构件末端的斜切收边设计，是为了适配工装模组的避让空间，避免构件在往复运动过程中与相邻的压料组件发生运动干涉，斜切角度经过运动仿真校核，在全行程运动范围内与周边构件的最小安全间隙保持在1.5mm以上，不会出现剐蹭卡滞的问题。构件表面的蓝色为电泳防锈处理层，厚度控制在15-20μm，可满足车间常规工况下的防锈需求，同时表面粗糙度控制在Ra1.6以下，不会在压紧工件时刮伤工件表面。从安装边界来看，

　　构件总长度适配120mm规格的标准工装基座，安装孔中心距为20mm，可直接替换同规格的标准定位条，无需对基座进行二次加工，构件主体宽度为22mm，镂空槽的有效调节行程为15mm，可兼容厚度在8-20mm区间的板类工件定位需求，在冲压生产线的上料定位工位、钣金折弯的侧靠定位场景中都能适配使用。设计过程中对构件的折弯半径做了统一设定，所有内折弯半径均为0.8mm，匹配1.2mm厚度的冷轧钢板冲压工艺要求，不会出现折弯处材料拉伸断裂的问题，构件上的三个小型工艺孔分布在镂空槽侧边，主要用于冲压过程中的带料送进定位，保证连续冲压时的步距精度，成品组装时这些工艺孔也可作为辅助挂孔，方便构件的收纳与临时悬挂。
