卡利普专用多工位钣金冲压成型模具

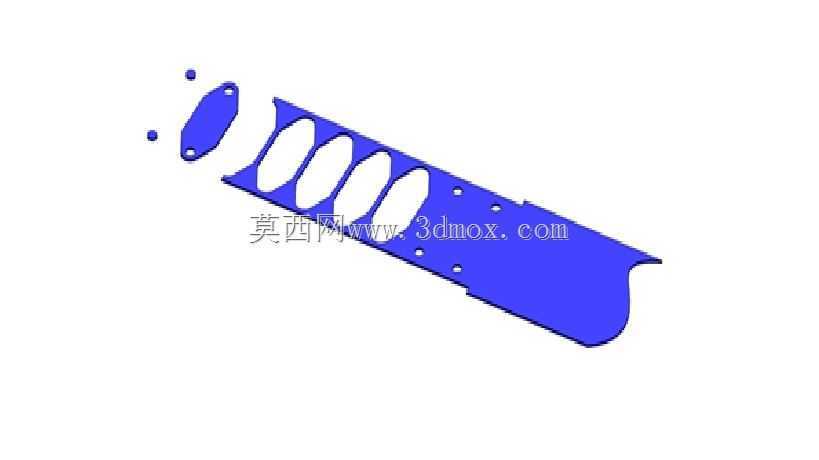

　　这套钣金成型构件主要应用于汽车制动系统卡利普的配套装配环节，作为卡钳总成与制动分泵之间的定位隔挡部件，承担着分隔多组制动摩擦片回位弹簧、限制活塞行程偏移、阻隔制动粉尘进入活塞腔的核心作用。在实际装车工况下，该部件长期处于120℃以内的制动热辐射区间，同时要承受车辆颠簸带来的交变振动载荷，因此对成型后的平面度、孔位同轴度都有明确的工程要求。从设计逻辑来看，整体采用1.5mm厚的冷轧弹簧钢板作为冲压基材，主体轮廓通过连续模一次落料成型，长条形的主体结构上开设了四个等距的长圆形镂空槽，这些槽位并非减重设计，而是为了给卡钳内部的四组活塞回位弹簧预留活动空间，避免弹簧在压缩回位过程中与隔片发生运动干涉。

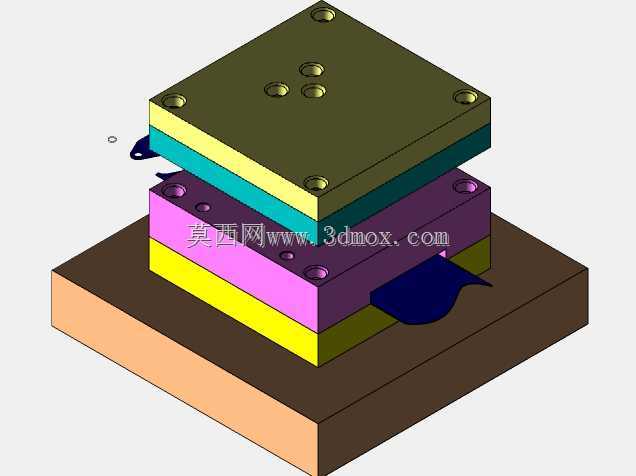

　　构件左侧的分体式小垫片是与主体配套的定位补强件，通过两个φ3mm的铆钉孔与主体端部铆接固定，用于填补卡钳壳体端部的装配间隙，防止隔片在长期振动下出现窜动。主体上分布的六个φ4.2mm安装孔，位置度公差控制在0.1mm以内，装配时通过M4螺栓将整个隔片组件固定在卡钳壳体的内侧安装面上，安装边界需要匹配卡钳壳体的内轮廓弧度，因此构件右端特意设计了圆弧收边结构，避免装配时与壳体的弧形内壁发生剐蹭。在冲压工艺设计上，这套模具采用了连续级进的排布思路，先完成所有安装孔、镂空槽的冲切，再进行整体轮廓的落料，最后通过侧整工序保证构件的平面度在0.2mm以内，防止装车后出现翘曲导致弹簧卡滞。构件表面的蓝色涂层是电泳防锈处理层，

　　能够抵御制动液蒸汽的腐蚀，延长部件在密闭卡钳腔体内的使用寿命。在实际生产验证环节，需要重点管控镂空槽边缘的冲切断面质量，不允许出现大于0.05mm的毛刺，否则毛刺脱落会进入制动活塞与缸筒的配合间隙，引发活塞卡滞、制动拖滞的故障。同时端部铆接位的平整度需要重点管控，保证铆接后分体垫片与主体的贴合间隙不大于0.03mm，避免车辆行驶过程中垫片出现松动异响。
