参数化系列三相异步电动机结构设计

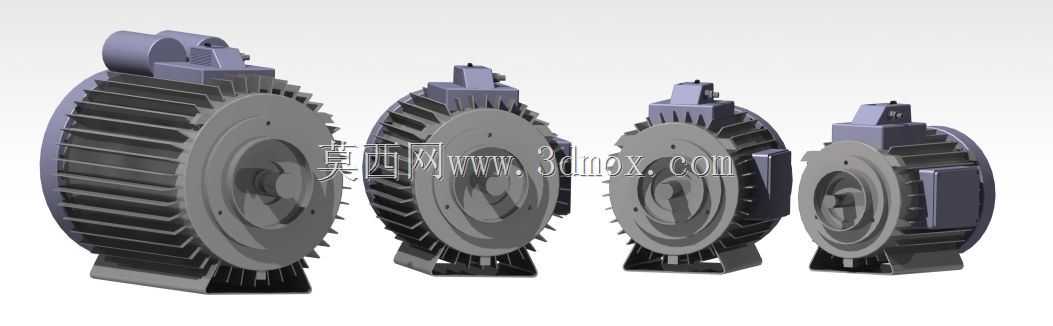

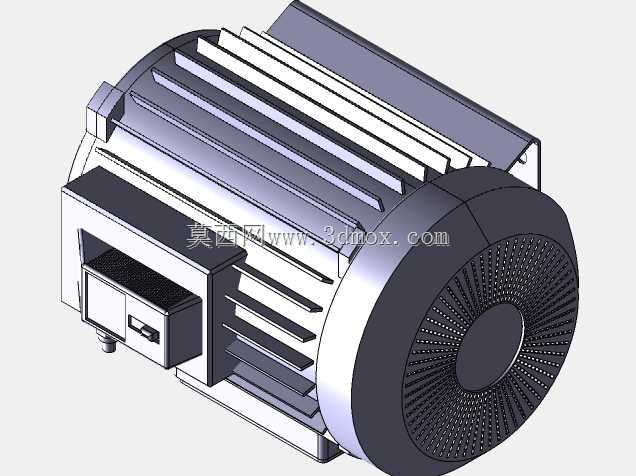

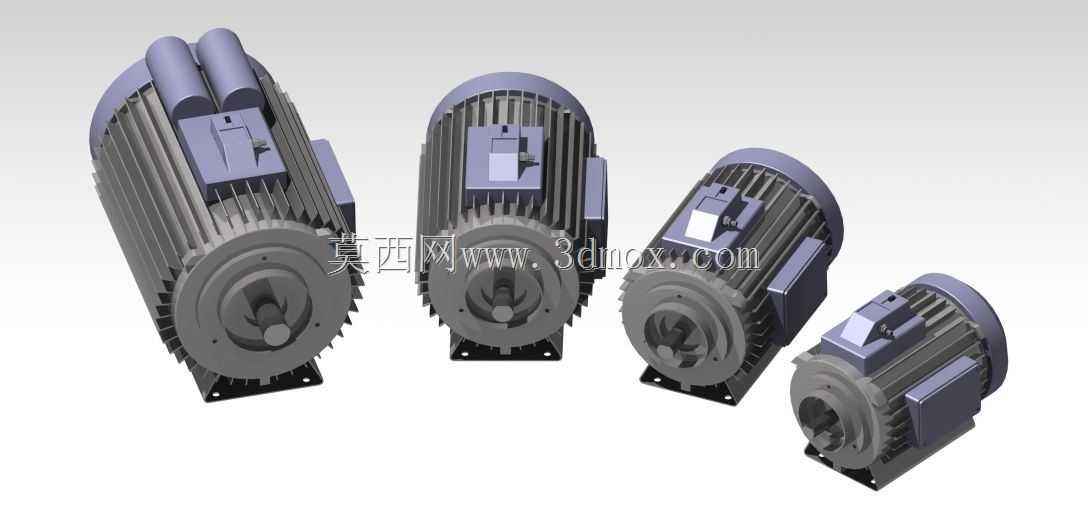

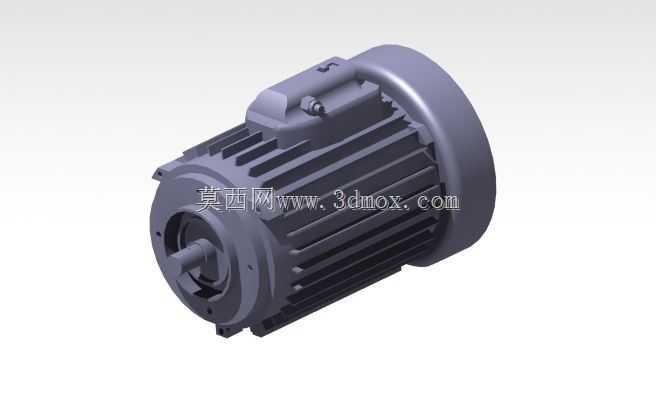

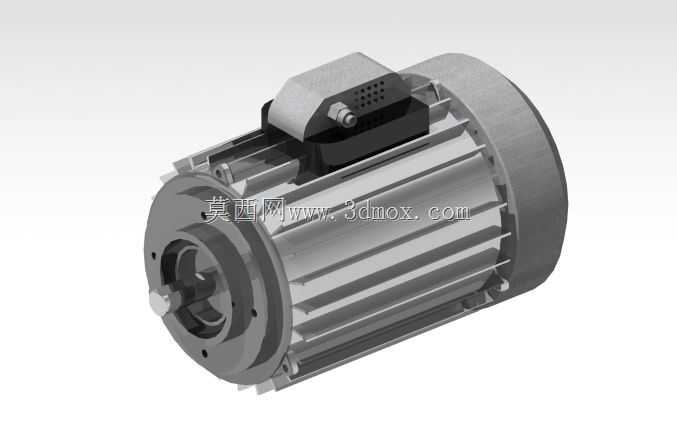

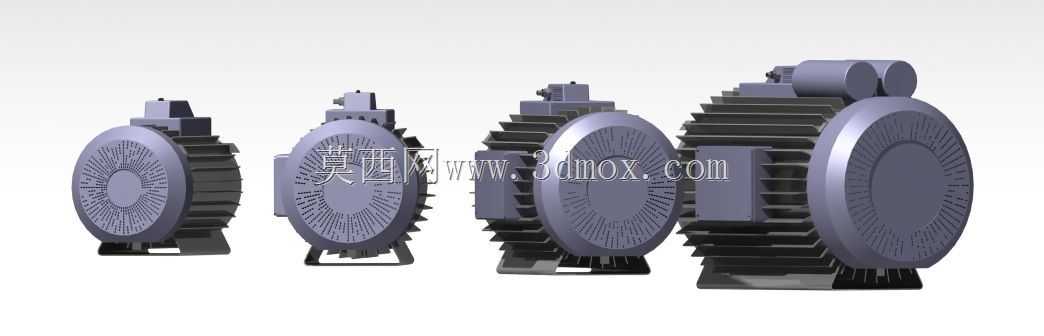

该系列电机模型覆盖多功率段规格，可适配不同工业场景的动力输出需求，广泛应用于机床传动、输送设备驱动、风机水泵配套、轻工生产线动力供给等场景，是工业生产领域应用最普遍的动力转换装置，能够将电能高效转化为旋转机械能，为各类从动设备提供稳定的动力源。从功能特性来看，该系列电机采用全封闭自扇冷结构设计，外壳带轴向散热筋，可在连续运行工况下快速导出绕组产生的热量，保障长时间工作的温升处于合理区间；端盖采用高精度止口定位，保证输出轴的同轴度，降低运行过程中的径向跳动，适配带轮、联轴器、齿轮等多种传动连接方式；顶部配置独立接线盒，防护等级满足常规工业车间使用要求，可避免粉尘、飞溅液体侵入接线腔引发电气故障；底座采用标准底脚安装结构，安装孔位符合通用工业电机的尺寸规范，可直接替换同机座号的常规标准电机，无需对配套设备的安装基座做额外改造。在设计思路上，该参数化模型采用全关联尺寸驱动逻辑，将定子外径、铁芯长度、轴伸直径、底脚孔距、中心高、接线盒位置等核心尺寸做参数化关联，调整功率参数时可自动同步更新所有关联结构的尺寸，无需重复绘制各个部件，大幅提升同系列不同规格电机的设计迭代效率，可快速匹配不同负载、不同安装空间的使用需求。从外形尺寸与安装边界来看，该系列不同规格的电机均遵循通用工业电机的尺寸规范，最小规格机型结构紧凑，可适配安装空间受限的小型自动化设备；大规格机型预留了足够的散热空间与安装操作余量，底脚安装孔的跨距、轴伸的长度与直径、中心高尺寸均对应标准机座号参数，安装时只需核对配套设备的输入轴高度、安装孔位间距，即可完成快速装配；输出轴端预留了键槽安装位，可适配标准平键实现扭矩传递，接线盒的出线方向可根据现场布线需求做适应性调整，满足不同走线方向的车间布线要求，整体结构兼顾了通用互换性与参数调整的灵活性，可直接用于机电配套方案的布局验证、设备装配干涉检查、教学演示等场景。
