太阳能电池板组串逆变器接线布线示意

该布线方案主要应用于分布式户用光伏、小型工商业离网光伏电站的电池板与逆变器连接场景，是光伏系统直流侧搭建环节的核心参考依据，直接决定光伏组串的电能汇集效率与后期运维的便捷性。在实际光伏系统运行中，太阳能电池板通过光生伏特效应将太阳能转化为直流电能，单块电池板输出电压、电流有限，需要通过多块串并联的方式提升输出参数，再统一汇入逆变器转换为可供负载使用或并入电网的交流电，这套布线方案正是明确了多组电池板到汇流接入端的线路走向与连接逻辑，避免错接、反接导致的设备损坏或发电效率损失。

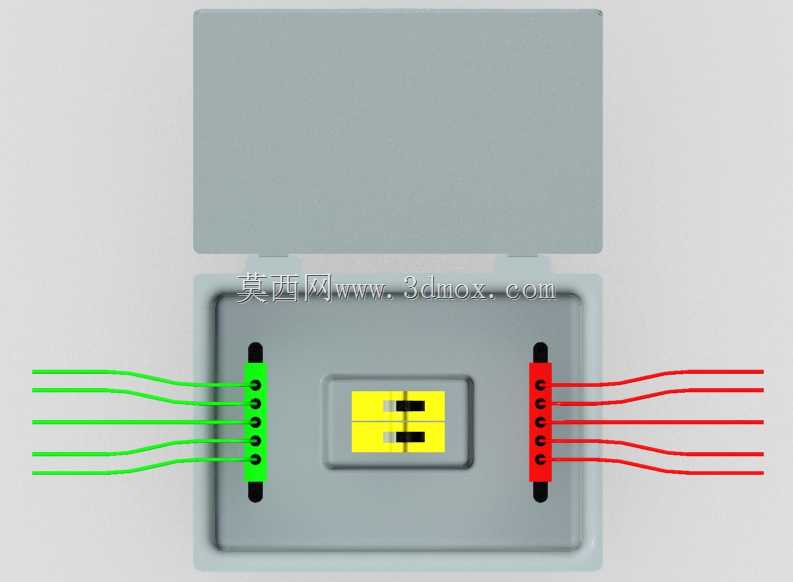

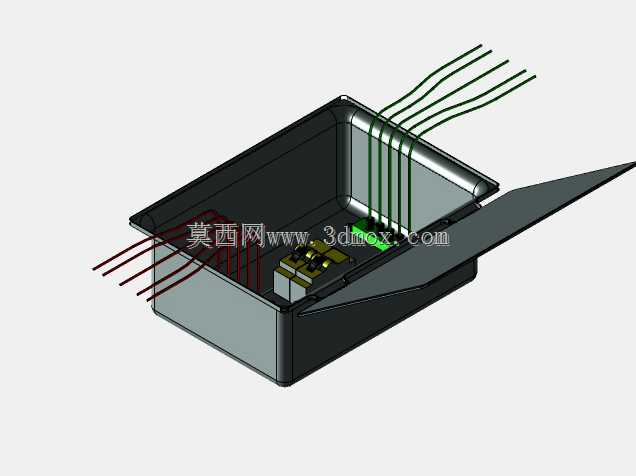

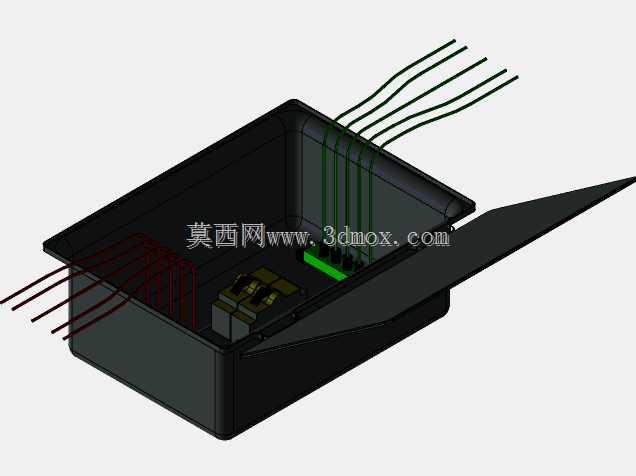

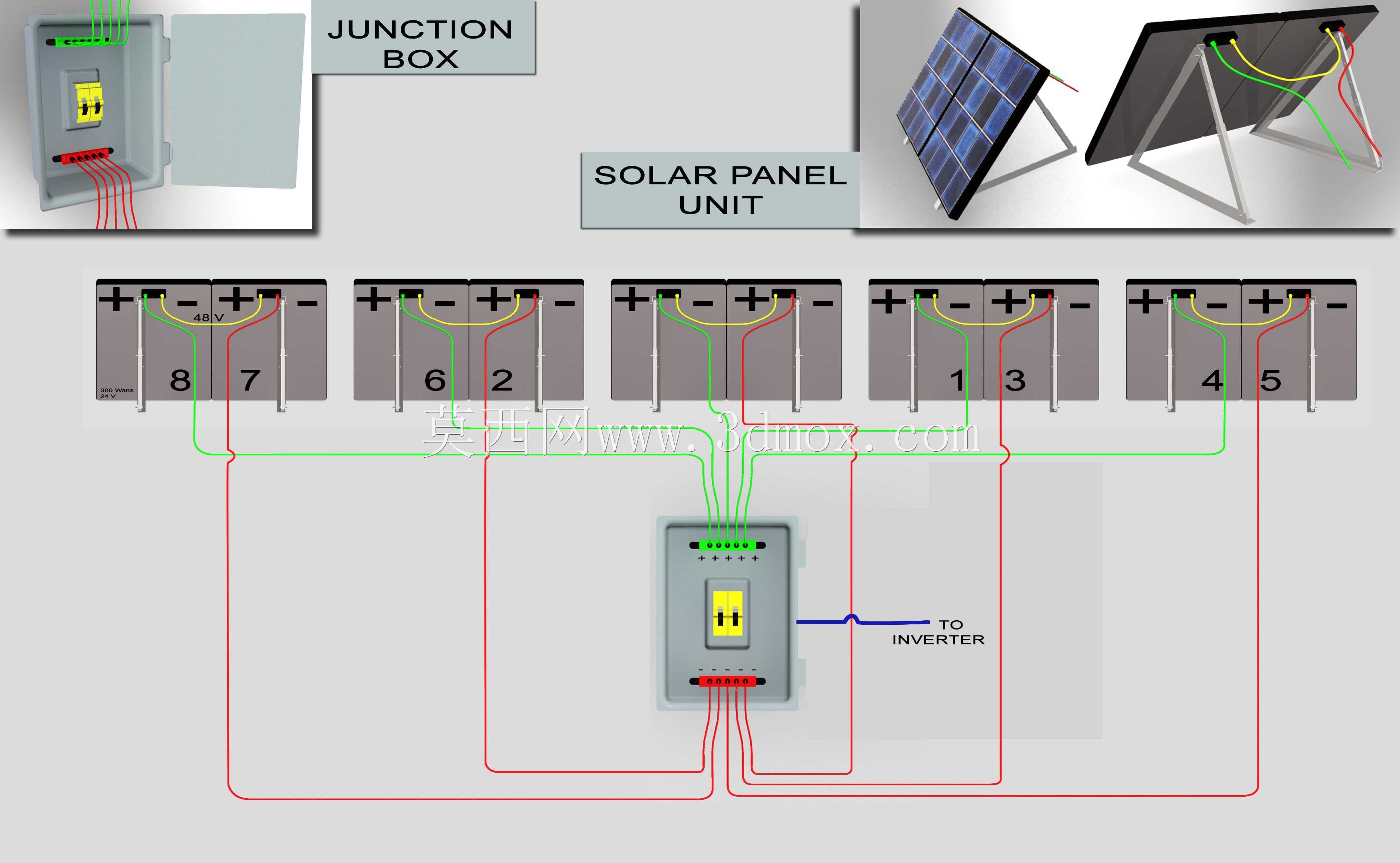

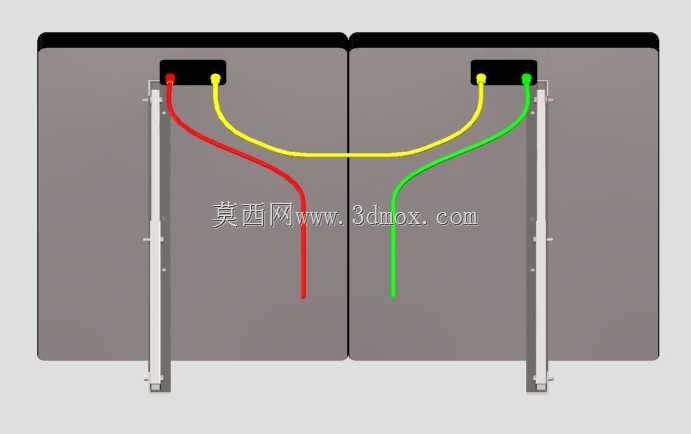

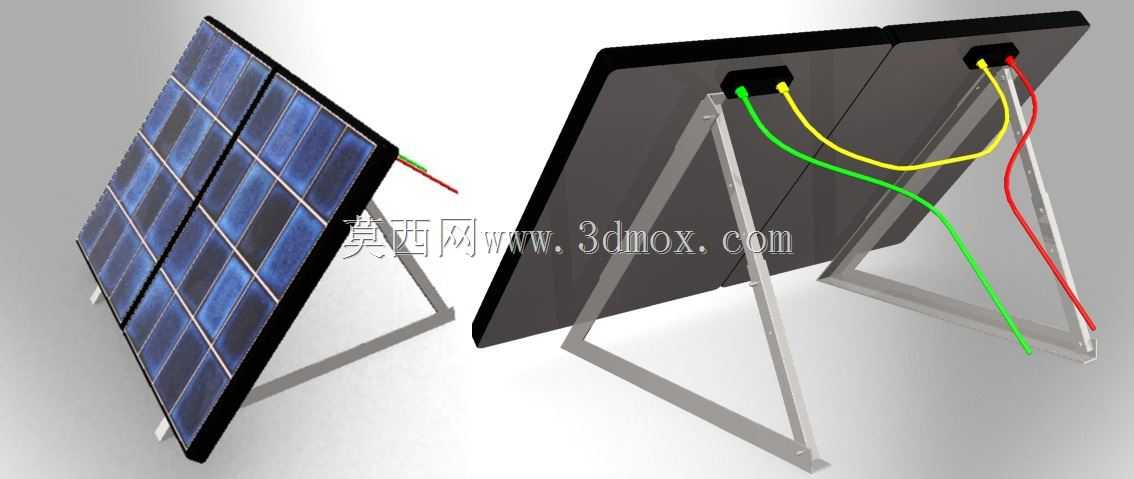

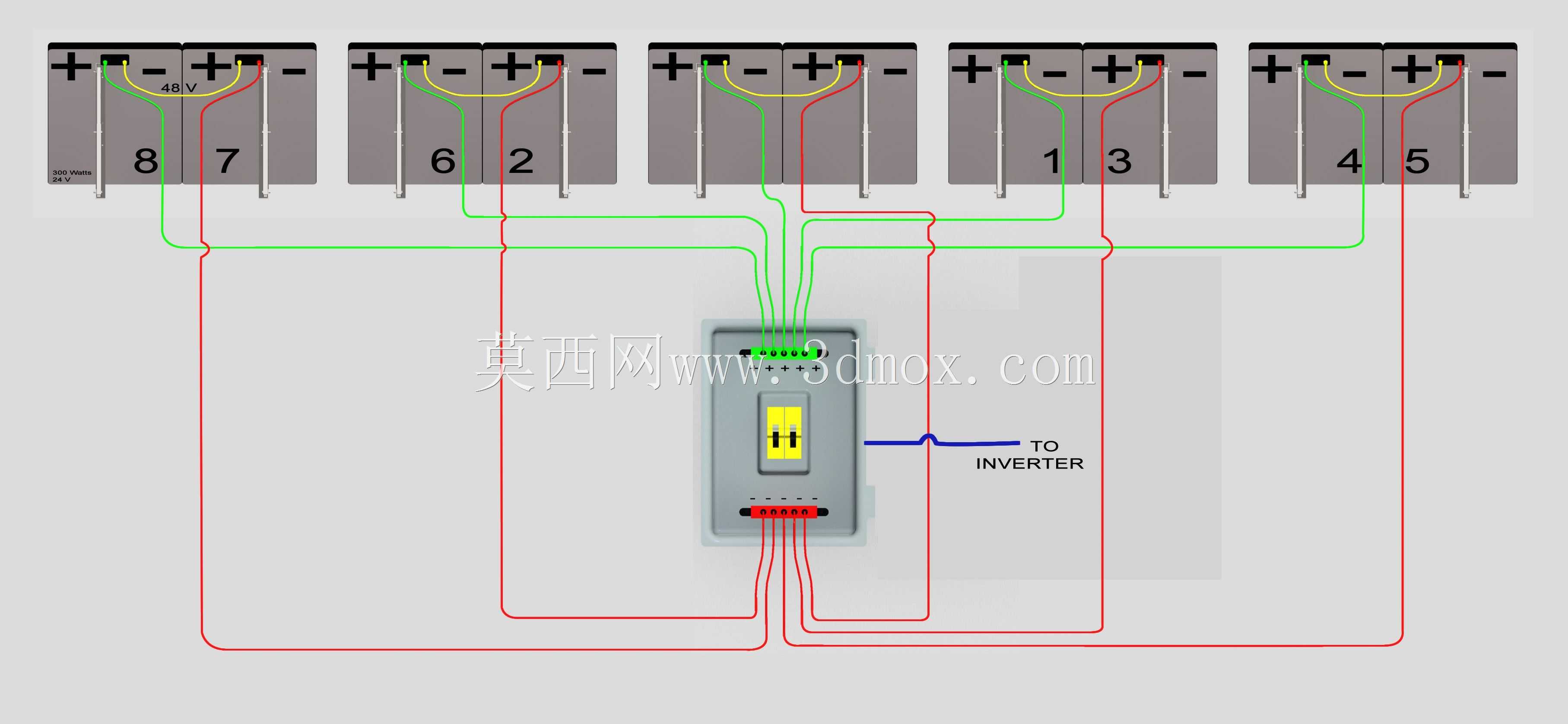

从功能特性来看，这套布线清晰区分了电池板的正负极连接路径，采用不同颜色的线路标识正负极回路，每两块电池板为一个串联单元提升输出电压，再将多个串联单元并联接入逆变器直流输入端，既满足逆变器的直流输入电压范围要求，又能保证各支路电流均衡，减少线路损耗。布线过程中预留了足够的线路弯折余量，适配现场安装时的走线槽排布需求，同时明确了每块电池板的接线端子对应关系，安装人员无需额外梳理线路逻辑，可直接按照图示完成端子压接与线路固定，大幅降低现场接线的错误率，缩短光伏系统的安装施工周期。

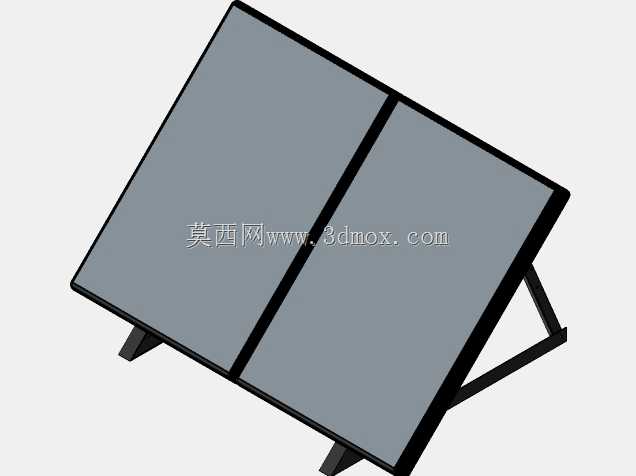

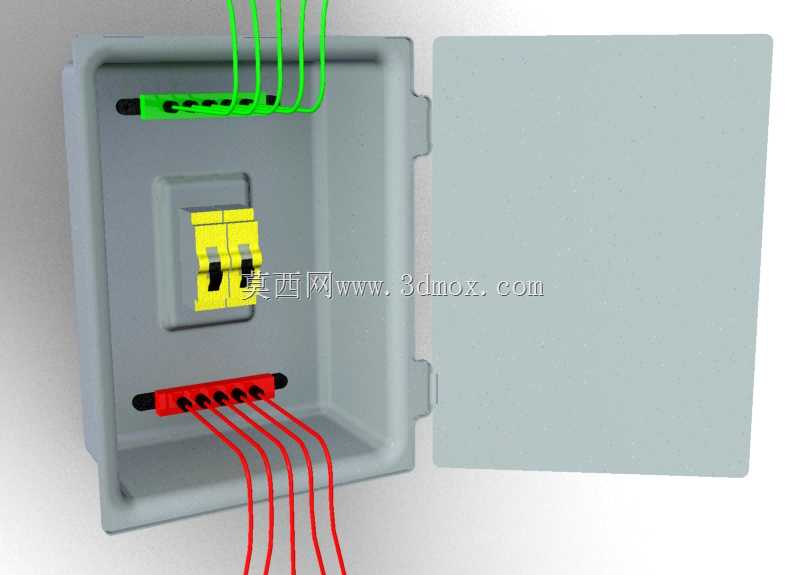

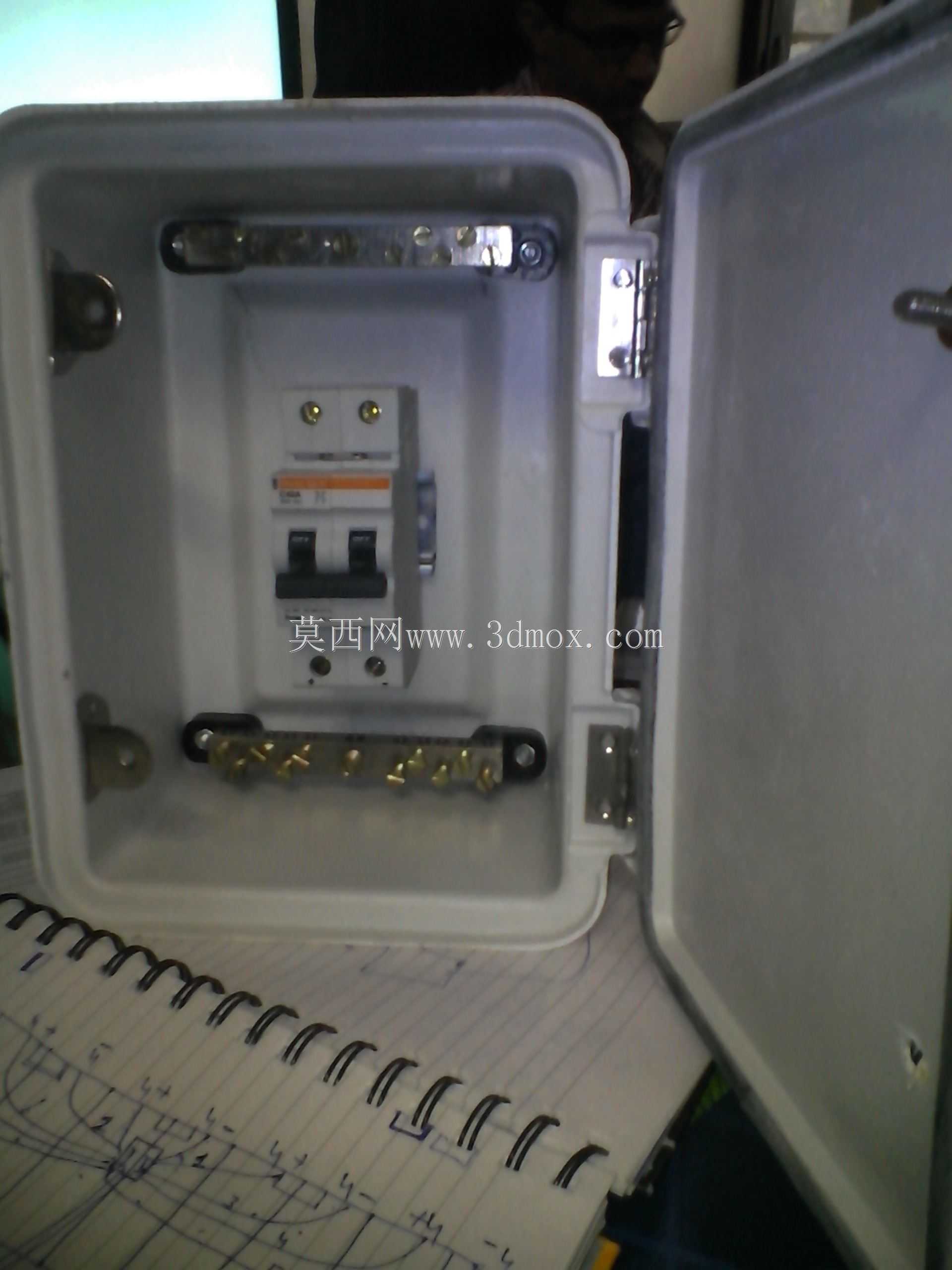

设计思路上，方案优先遵循光伏直流侧布线的安全规范，正负极线路全程分离排布，避免线路交叉磨损导致的短路风险，同时将汇流接入端集中布置在逆变器侧的接线区域，减少线路的冗余长度，降低线材成本与线路压降。在安装边界层面，方案适配常规单晶硅、多晶硅太阳能电池板的标准安装间距，电池板排布预留了常规运维通道宽度，布线走向贴合电池板支架的横梁结构，可直接采用扎带将线路固定在支架上，无需额外增设走线辅件；逆变器侧的接线端预留了充足的接线操作空间，适配市面上主流组串式逆变器的直流端子排布尺寸，无需对逆变器接线舱进行额外改造即可完成接线作业，整体方案兼顾了施工便捷性、运行安全性与后期运维的可识别性，即使是初次接触光伏安装的施工人员，也能通过图示快速掌握接线逻辑，完成光伏直流侧的规范搭建。
